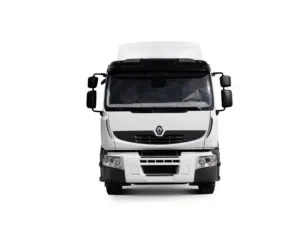

Renault Premium is a truck tractor produced in several generations from 1996 to 2013 in various modifications. The most popular models were those with 380 hp dxi and 420 dci engines. In this publication, we will show a description of the fuses and relays of the Renault Premium with block diagrams and their locations. Note the cigarette lighter fuse.

The design of the units and the purpose of the elements in them may differ from the one presented and depends on the year of manufacture and the configuration of your Renault Premium. Check the description with your technical documentation or the diagram on the back of the protective cover.

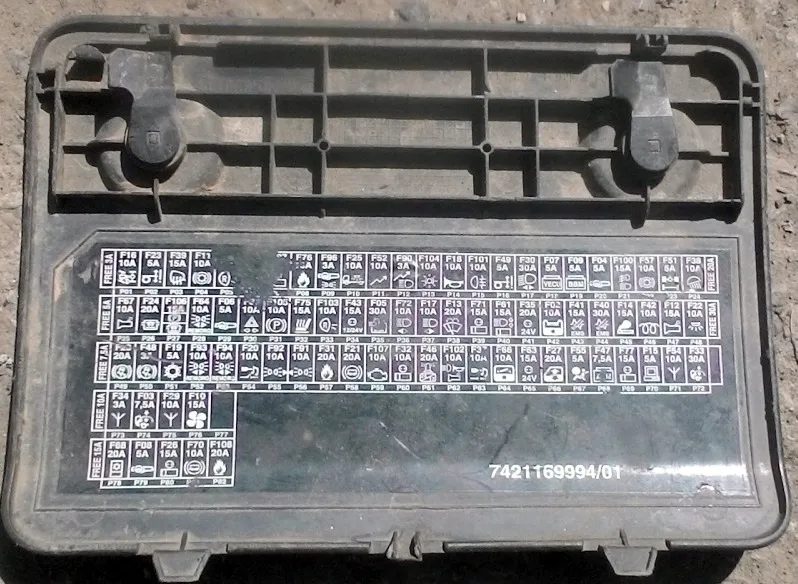

Fuse and relay box

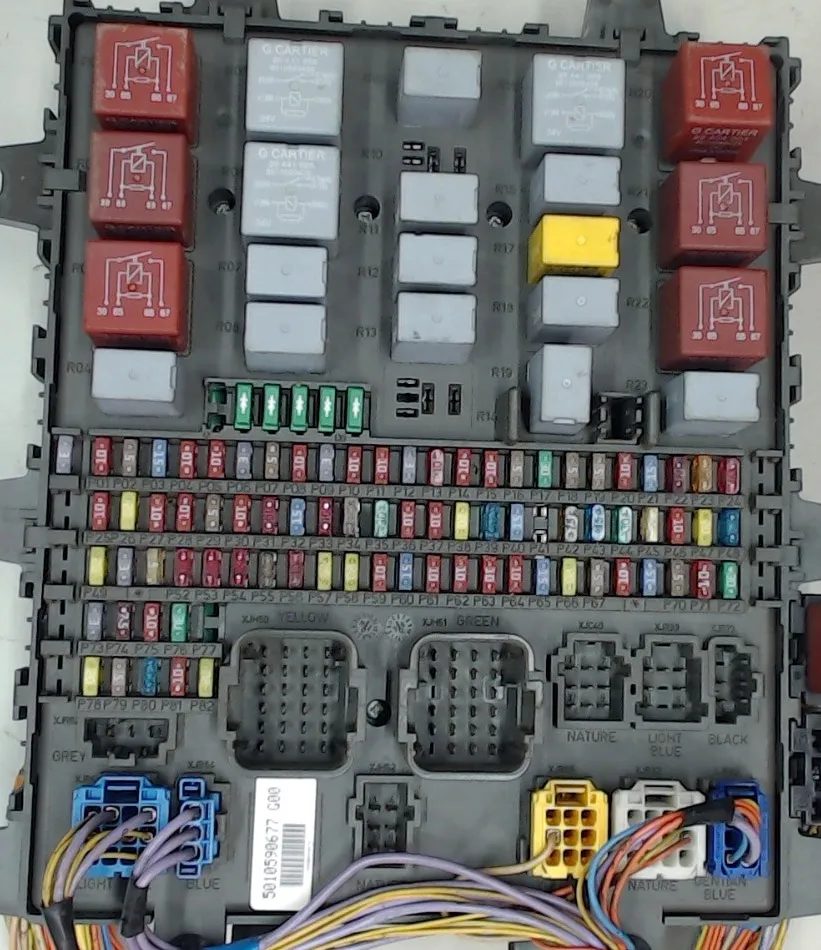

The main unit is located in the passenger compartment, in the instrument panel on the passenger side, behind the cover.

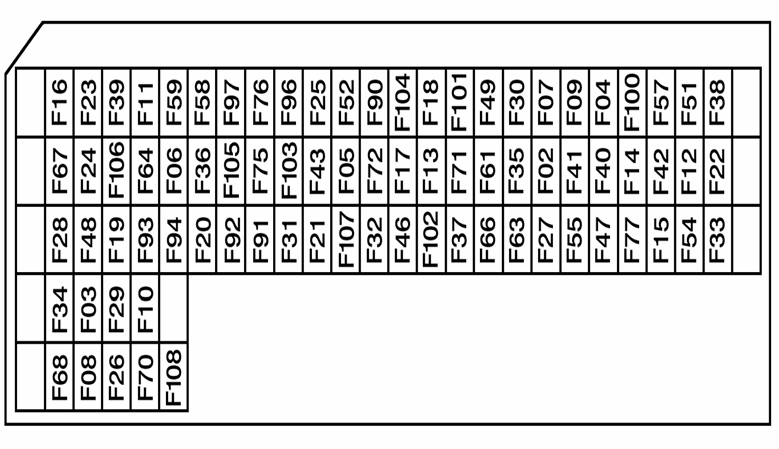

Option 1

Main information displayF03 7.5A
Safety and cabin tilt permission relay
Cabin tilt motor power relay
Main information displayF04 5A
Headlights of the washer pump motorF05 30A
Main information displayF06 5A
Tachograph
Vehicle control unitF07 5A
Main information displayF08 5A
Engine immobilizer ECU
Alarm ECU
Doors central lock ECU
Air production control unit
Bodybuilder by prior arrangement with ECU managementF09 5A
Air conditioning control unitF10 30A
Hydraulic retarder ECUF11 10A
Electric retarder ECU
Gear Shift ECUF12 15A
Automatic transmission control unit
Lighting and signaling control ECUF13 20A
Windscreen wiper motor delay time relay
Windscreen washer pump motor
Windscreen wipers drive motor
Cigarette lighterF14 15A
Car diagnostic socketF15 5A
Vehicle Data Extraction Connector
Selection controlF16 10A
Interwheel differential lock indicator light
Rear wheel lock solenoid valve
Power take-off mechanism engagement solenoid valve No. 1
PTO engagement solenoid valve No. 2
PTO engagement solenoid valve No. 3
Center differential lock solenoid valve
High beam headlightF17 10A
Electric hornF18 10A
Air horn
Air conditioning control unitF19 5A
RadioF20 10A
Alarm ECU
Doors central lock ECU
ABS/EBS end connectorF21 20A
One overhead light on the driver’s sideF22 10A
Single upper lamp on the front passenger side
Right top light (door)
Driver’s reading light
Front passenger reading light
Overhead lighting for the lower bunk
Left top light (door)
Left top light (atmosphere)
Right top light (ambience)
Overhead Double Tier Overhead Lighting
Driver side lighting
Stepped front passenger lighting
Steering axle lock angle sensorF23 5A
Steering axle lock angle sensor
Air suspension control unit
Steering axle ECU
Fuel Heater Resistor #2F24 20A
Available power source (equipment in the road warning pictogram)F25 10A
Available power source (lighting)
Equipment in unlocked position signal lamp
Equipment light information signal light
15-pin trailer connector
Available power source (after ignition)F26 15A
Electric motor for driver’s door window liftF27 20A
Electric motor for the front passenger door glass lifter
EBS brake control systemF28 20A
Automatic transmission selectorF29 10A
On-board ECU control interface
Lighting and signaling control ECUF30 30A
ECU for cabin temperature control systemF31 20A
Alarm ECU
Air/water additional heater
Air/Air Additional Heater
Air conditioning control unit
Available power supply (after main switch)F32 10A
Cabin tilt motorF33 30A
On-board ECU control interfaceF34 3A
Lighting and signaling control ECUF36 10A
Voltage converter (24V/12V – 15A) for audio communication systemF37 10A
Radio
Additional signal lights signal lampF38 10A
Working spotlight
Vehicle control unitF39 15A
Left rear view mirror defrost resistor
Right rear view mirror defrost resistor
Heated and rotating rear view mirror power relay
Windshield Defrost Control Relay
Engine control unitF40 30A
Starter
Starting relay
Air heater relay
Engine brake no. 1 electromagnetic valve
Exhaust brake solenoid valve
Changing the range of the solenoid valve
Electric splitter control valve
Engine cooling fan speed control solenoid valve
StarterF41 15A
Starting relay
Engine brake no. 1 electromagnetic valve
Engine brake no. 2 electromagnetic valve
Exhaust brake solenoid valve
Changing the range of the solenoid valve
Electric splitter control valve
Air heater relayF42 10A
Engine cooling fan speed control solenoid valve
24V socketF43 15A
Automatic transmission diagnostic socket
Rotating Lighthouse No. 1F46 15A
Rotating Lighthouse #2
Beacon power supply relay
Air production control unitF47 7.5A
Brake Hold On ControlF48 3A
EBS brake control system
Air suspension control unitF49 5A
Vehicle Power Delivery (ADR) Control Unit
Steering axle ECUF51 5A
Automatic transmission selectorF52 10A
Engine immobilizer ECU
Cabin emergency stop control
Vehicle control unit
After the ignition is turned on, power relay No. 1
After the ignition is turned on, power relay No. 2
After turning on the ignition, power relay No. 3
Accessory Power Relay #1
Accessory Power Relay #2
Generator Circuit Ground Relay (ADR)
Generator chain tension resistance
Car diagnostic socket
On-board control unitF54 10A
Hydraulic retarder ECUF57 10A
Cabin emergency stop controlF58 3A
Generator Circuit Ground Relay (ADR)
Preliminary preparation for on-board control unit (ECU)F59 10A
Brake Hold On Control
Reverse Light Relay
Voltage converter (24V/12V) for IT packageF61 15A
24V socketF63 15A
15-pin trailer connectorF64 10A
Instrument LightingF66 10A
Front Lighting Grille
Roof ventilation motor
Gear Shift ECUF67 10A
Automatic transmission control unit
Voltage converter (24V/12V – 10A) for audio communication systemF68 20A
Voltage converter (24V/12V – 15A) for audio communication system
Voltage converter (24V / 12V) – 12 and 24 Volt built-in sockets
Refrigerator compartment
Fridge
Additional 24V socket
ABS/EBS end connectorF70 10A
Available power source (after ignition)F71 15A
High beam headlights high beamF72 10A
Low beam headlight
Available power source (generator information, engine running)F75 15A
Right heated seat
Left heated seat
Car serviceF76 10A
Air/Air Additional Heater
Generator Circuit Ground Relay (ADR)
Additional air/water heater solenoid valve
Available power supply (after main switch)F77 15A
Lighting and signaling controlF90 3A
Rear fog light power relay
High beam headlight relay
Fog Light Power Relay
Night Light Relay Switches
Relay for turning off fog lights when high beam headlights are on
Clearance lantern No. 1F91 10A
Clearance light no. 2
Left front side / side lights
Right side light No. 3
Right side lights No. 4
Right rear side / side lights
Left side roof / side lights
Anti-glare overhead left side lights
Vehicle Power Delivery (ADR) Control Unit
Right front side / side lightsF92 10A
Left side lights No. 1
Side lights LG No. 2
Side lights LG No. 3
Side lights LG No. 4
Left rear side / side lights
Left side roof / side lights
Glossy right side lights with anti-glare coating
Available Power Source (Right Rear Parking Light(s))F93 10A
15-pin trailer connector
Available Power Source (Left Rear Parking Light(s))F94 10A
15-pin trailer connector
Night lighting instruments and controlsF96 3A
Available power source (night lighting)F97 5A
High beam headlights high beamF100 15A
Fog lights
High beam headlight
Low beam headlight
Left fog light
Right fog lights
Fog lightsF101 10A
Rear fog light
Rear fog light
15-pin trailer connector
Main information displayF102 10A
Right high beam high beam
Left high beam high beam
Available power source (feedback)F103 10A
Reversible braking control
Reversing lights
Reversing lights
Outer horn
15-pin trailer connector
Left brake lightsF104 10A
Right brake lights
15-pin trailer connector
Nitrogen oxide gas concentration sensorF107 10A
AdBlue Feed Control Pump Module
Engine water circuit bypass solenoid valve
Air / additional heaterF108 20A

Fuse number 14 for 15A is responsible for the cigarette lighter.

Relay designation

After the ignition is turned on, power relay No. 1R01
After the ignition is turned on, power relay No. 2R02
After turning on the ignition, power relay No. 3R03
Heated and rotating rear view mirror power relayR04
Generator controlled power relay (engine running)R05
Right and left side relay / side and parking light power relayR06
Night Light Relay SwitchesR07
High beam headlight relayR08
Generator Circuit Ground Relay (ADR)R09
Additional heater power relayR10
Safety and cabin tilt permission relayR11
Right and left side relay / side light and side light power supply relay (trailer and bodywork)R12
Brake light power relayR13
High beam high beam relayR14
Windscreen wiper motor delay time relayR15
Automatic transmission ECU power supply relayR16
Starting relayR17
Rear fog light power relayR18
Air Suspension Power RelayR19
Power supply relay for vehicle and engine ECUR20
Accessory Power Relay #1R21
Accessory Power Relay #2R22
Fog Light Power RelayR23

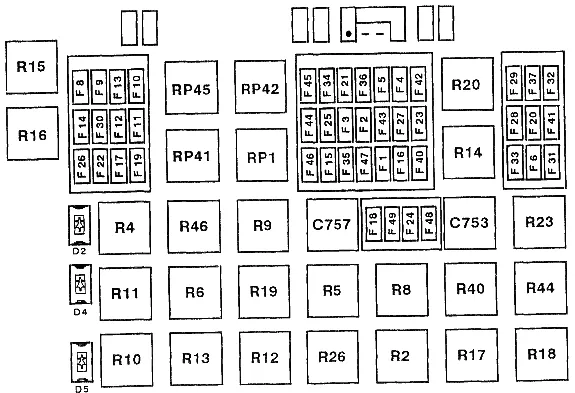

Option 2

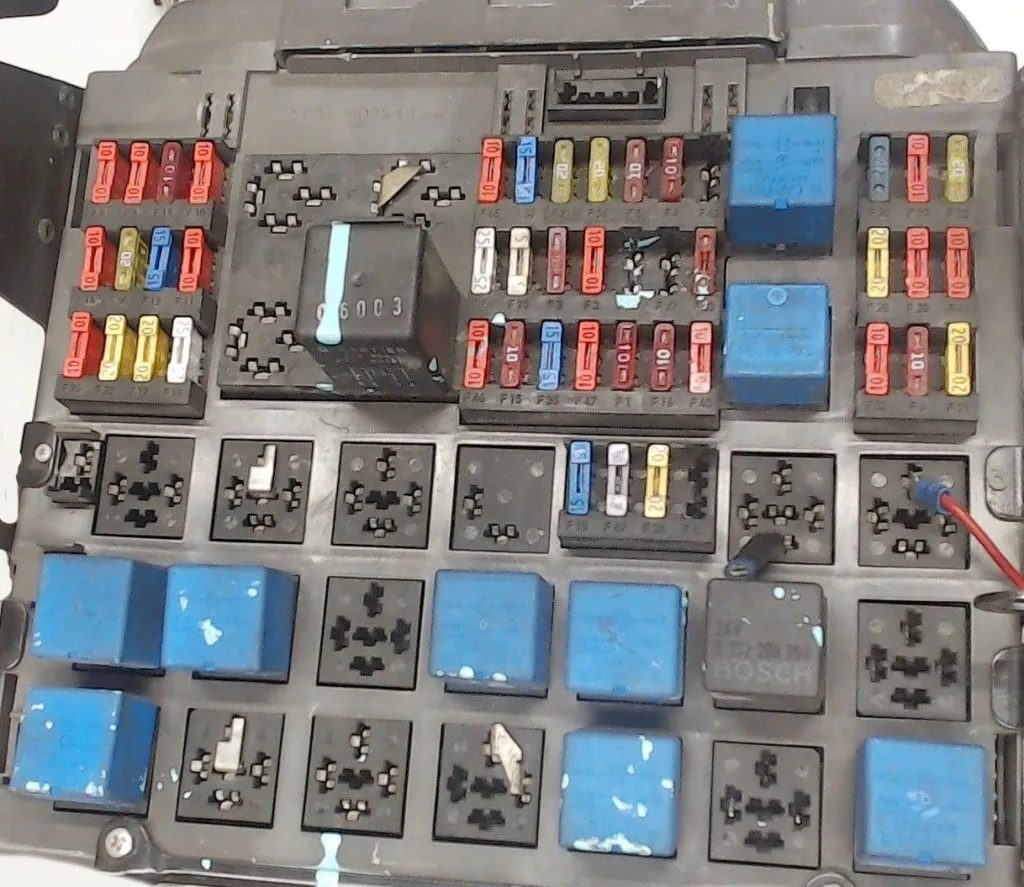

Photo example

ChronometerF1
Backup power (after contact of starter switch)F1
Trailer socket seven-pin (ABS)F1
Power supply for the “SERVICE” and “DANGER” indicator lightsF1
Relay of solenoid valves “ABS / ASR” (Front left / Rear right)F1
Relay of solenoid valves “ABS / ASR” (Front right / Rear left)F1
ABS emergency protection relayF1
Computing device “ABS / ASR”F1
Electric retarder cut-off relayF1
On-board computerF1
Zero speed relayF1
Neutral position relayF1
Parking light rightF2
Right side marker lightF2
Backup power supply (for lighting)F3
Left parking lightF3
Left side marker lightF3
Power supply for trailer parking lightsF4
Backup power supply (for lighting)F5
Instrument cluster instrument lightingF6
Switch illuminationF6
ReserveF7
Fog light (or lights)F8
Fog lightsF9
Right high beam headlightF10
Left high beam headlightF11
Low beam headlight leftF12
Low beam headlight rightF13
Long range floodlightsF14
Windscreen wiper timing driveF15
Electronic tachographF15
Brake light switchF16
Gearbox protection block “DELTA 2”F16
Reversing lightsF16
Daytime Running Light RelayF16
Block of oil level and temperature in the engine cooling circuitF16
Brake lining wear signal relayF16
Power supply for instrument panel indicator lightsF16
Defrosting switch for rear view mirrors and windshieldF16
Car radioF17
Step-down transformer (telecommunication circuit)F17
Air Conditioner CircuitF18
Emergency switch “TBV” (in RTMDR modification)F18
Computing device “TBV”F18
Automatic clutch computing deviceF18
Air heater(s)F18
Fuel filter heaterF19
Turning lightsF20
Roof vent motorF20
Backup power supply (after the main switch)F21
Autonomous heater “D1LC”F22
Autonomous heater “D1LCC”F22
Autonomous heater “Thermo 90”F22
Driver’s ceiling lightF23
Passenger Ceiling LightF23
Lower bunk lampshadeF23
Ceiling lamp for the upper couchF23
Footrest illuminationF23
Side drawer lightingF23
Driver’s window lift motorF24
Passenger window lift motorF24
Control tachograph clockF25
Sound alarmF26
Stop signalF27
Computing device “ABS / ASR”F28
Swivel rear view mirror with defrost, leftF29
Rotating rear view mirror with defrost, rightF29
Time relay for windshield defrostingF29
Power supply for additional elements of the control tachographF30
Spotlight adjustment drivesF30
Heated driver’s seatF30
Heated passenger seatF30
Cigarette lighterF30
Step-down transformer (for 12 volt socket)F30
ReserveF31
Windscreen wiper drive motorF32
Windscreen washer pumpF32
Headlight washer pumpF32
Diagnostic socketF33
Suspension computing device (6×2 / 6×4)F33
Direction indicator flasherF34
Power supply memory of car radio receiverF34
On-board computerF34
Autonomous heater “D1LC”F34
Autonomous heater “D1LCC”F34
Programmable switch for independent heaterF34
Backup power (after contact of starter switch)F35
Trailer socket seven-pin (ABS)F36
Electric latch leftF37
Electric latch rightF37
ReserveF38
ReserveF39
ReserveF40
ReserveF41
Automatic clutch computing deviceF42
Backup power supply (for zero speed circuit)F42
Valve illuminationF43
Working spotlight (tractor)F43
Radiator grille illuminationF43
Trailer power supply + 24 voltsF43
Cabin tilting pumpF44
General electrical switchF45
Centralized lock blockF45
Engine preheating switchF46
Fuel filter heater switchF46
Speed ​​limiter computing deviceF46
Matrix displayF46
Air heater(s)F46
Suspension Computing Device (4×2)F47
Remote control unit for suspensionF47
Rear axle cushion pressure sensor (6×2)F47
ReserveF48
Computing device “ITC”F49

Fuse number 30 is responsible for the cigarette lighter.

Decoding the relay

  • Power relay after contact RP1
  • Power relay after contact R2
  • Oil pressure relay R4
  • Parking light relay R5
  • Additional comfort elements relay R6
  • Lighting relay R8
  • Fog Light Relay R9
  • Fog Light Relay R10
  • Low beam headlight relay R11
  • High beam headlight relay R12
  • Long Range Floodlight Relay R13
  • Brake light relay R14
  • Relay of solenoid valves “ABS / ASR” (Front right / Rear left) R15
  • Relay of solenoid valves “ABS / ASR” (Front left / Rear right) R16
  • ABS emergency protection relay R17
  • Electric retarder cut-off relay R18
  • Backup relay R19
  • Defrosting relay for rear view mirrors and windshield R20
  • Turn signal relay R23
  • Brake pad relay R26
  • Backup relay R40
  • Fuel heater relay R41
  • Backup relay R42
  • Backup relay R44
  • Cabin tilt relay RP45
  • Autonomous heater relay R46
  • Headlight Washer Timing Relay C753
  • Sound alarm “EASY” C757

Additional elements

The following relay and fuse elements may be located outside the block:

  • Autonomous heater relay
  • Anti-start relay
  • Zero speed relay
  • Neutral position relay
  • Zero speed relay (automated clutch)
  • Emergency protection relay “ITC”
  • Hydraulic retarder cut-off relay
  • Daylight relay
  • Windscreen defrost relay (with time delay)
  • Starting relay
  • Engine preheating relay
  • 25A Direction Indicator and Hazard Warning Flasher
  • 25A Independent heating
  • 25A On-board radio
  • 25A Alarm
  • 25A Central closing

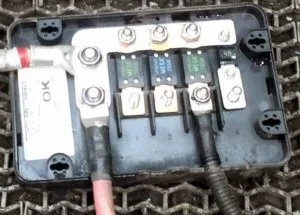

Block on the battery

The battery cover may also contain a high-power fuse block.

FM1125A Cabin Power Supply
FM2200A Electric Truck Lift
FM3125A Engine Air Intake Heater
FM440A Reserve
