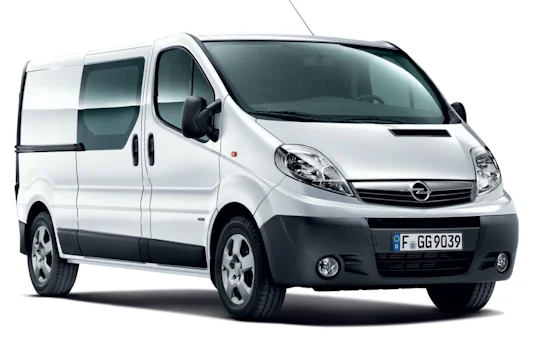

Le monospace Opel Vivaro a été lancé en 2001. La première génération a été produite de 2002 à 2013. La deuxième génération d’Opel Vivaro est assemblée de 2014 à 2021 et jusqu’à aujourd’hui. Dans cet article, vous trouverez l’emplacement des calculateurs électroniques, une description détaillée des boîtes à fusibles et des relais de l’Opel Vivaro, avec des schémas fonctionnels et des photos. Attardons-nous notamment sur le fusible de l’allume-cigare.
La configuration et le nombre d’éléments de votre Opel Vivaro peuvent différer de ceux présentés et dépendent de l’année de fabrication et du niveau d’équipement. Veuillez vous référer aux schémas figurant au dos de la protection.

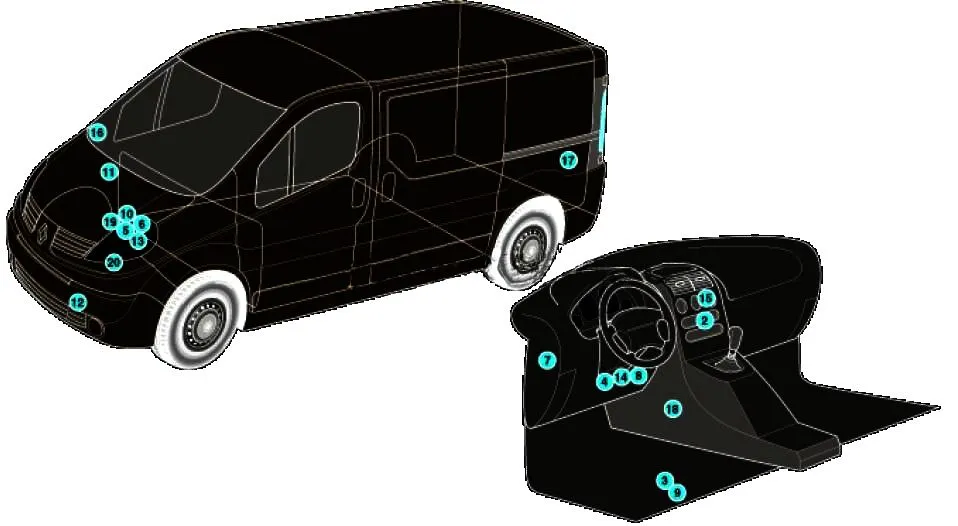

Agencement général des unités électroniques
Schème
Description
| 1 | Unité de commande électronique ABS – Sous plancher |
| 2 | Unité de commande de climatisation/chauffage |
| 3 | Batterie |
| 4 | Connecteur de liaison de diagnostic (DLC) |
| 5 | Module de commande électronique du moteur (ECM) |
| 6 | Boîte à fusibles/relais, compartiment moteur |
| 7 | Boîte à fusibles/relais, tableau de bord 1 |
| 8 | Boîte à fusibles/relais, tableau de bord 2 |
| 9 | Boîte à fusibles/relais, sous le plancher |
| 10 | Relais de préchauffage |
| 11 | Résistance du moteur du ventilateur de chauffage – Dans l’unité de chauffage |
| 12 | Signal sonore |
| 13 | Interrupteur de coupure de carburant à inertie |
| 14 | Unité de commande multifonctionnelle – fonctions : système antivol, verrouillage centralisé, feux de détresse, dégivrage de lunette arrière, antidémarrage, clignotants, éclairage intérieur, essuie-glace/lave-glace |
| 15 | unité de commande du système de navigation |
| 16 | Capteur de température ambiante – dans le rétroviseur droit |
| 17 | unité de commande du système de stationnement |
| 18 | Unité de commande électronique SRS |
| 19 | Module de commande de transmission (TCM) – ASM de transmission |
| 20 | Capteur de vitesse du véhicule – sur la boîte de vitesses (certains modèles) |
Fusibles et relais dans l’habitacle

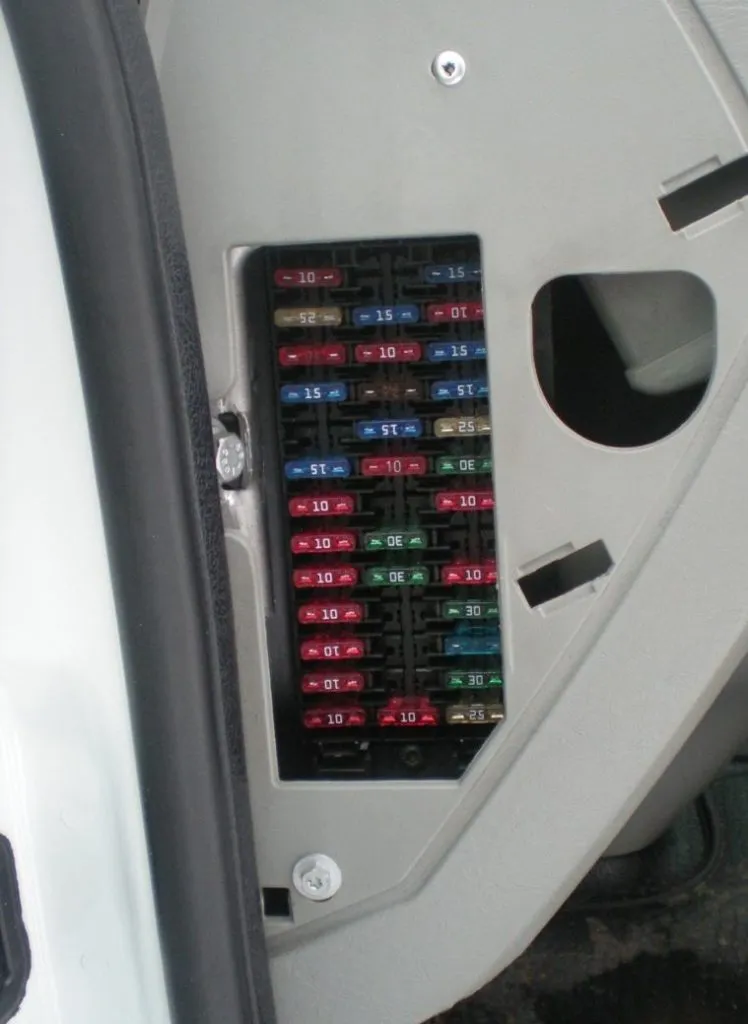

Le boîtier à fusibles principal se trouve à l’arrière du tableau de bord.

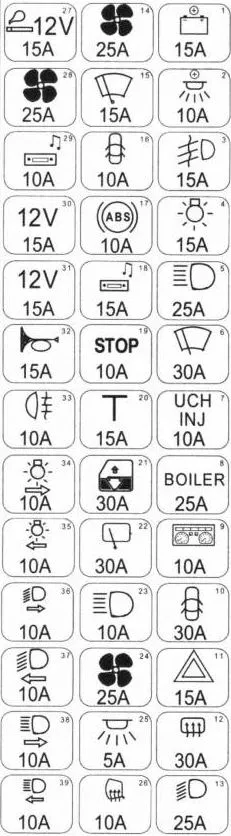

Au dos du couvercle de protection se trouvera un schéma électrique indiquant l’emplacement des éléments.
| Non. | Actuel | Description |
|---|---|---|
| 1 | 15 | Système audio, relais d’éclairage, alarme, affichage, calculateur de navigation, tachygraphe |
| 2 | 10 | Éclairage intérieur |
| 3 | 15 | Relais de phares antibrouillard |
| 4 | 15 | Signalisation, interrupteurs : éclairage extérieur, clignotants, feux de brouillard |
| 5 | 25 | Signalisation, interrupteurs : éclairage extérieur, clignotants, feux de brouillard |
| 6 | 30 | Essuie-glaces et lave-glaces |
| 7 | 10 | Calculateur de transmission manuelle, calculateur du système d’injection, relais de démarreur et de pompe à carburant |
| 8 | 25 | Chauffage intérieur |
| 9 | 10 | Verrouillage centralisé, connecteur de diagnostic, combiné d’instruments, capteur d’angle de braquage |
| 10 | 30 | Verrou central |
| 11 | 15 | Indicateur de direction |
| 12 | 30 | Relais de dégivrage de lunette arrière et de rétroviseur extérieur |
| 13 | 25 | Signalisation, interrupteurs : éclairage extérieur, clignotants et feux de brouillard |
| 14 | 25 | Relais de pompe électrique pour système de chauffage additionnel, unité de distribution d’air additionnelle |
| 15 | 15 | Feux de position arrière – interrupteur, relais de réchauffeur de carburant, feu de recul, essuie-glace |
| 16 | 10 | Verrouillage centralisé, dégivrage de la lunette arrière, éclairage de la boîte à gants, tableau de bord, climatisation, réglage de la portée des phares |
| 17 | 10 | Capteur de vitesse du véhicule, capteur d’angle de braquage, calculateur ABS, calculateur ESP |
| 18 | 15 | Panneau de commande du chauffage, essuie-glaces et lave-glaces, système audio, relais des feux de position, feux de croisement, essuie-glace arrière, écran |
| 19 | 10 | Contacteur de feux stop, connecteur de diagnostic, unité de commande du système d’airbag et d’aide au stationnement, capteur de pluie et de luminosité, contacteur du système ESP |
| 20 | 15 | Chauffage intérieur, relais de chauffage supplémentaire, chauffage des sièges conducteur et passager – interrupteurs |
| 21 | 30 | fenêtres électriques |
| 22 | 30 | Essuie-glace arrière : moteur et relais |
| 23 | 10 | phares à faisceau de route |
| 24 | 25 | Panneau de commande de climatisation passagers, système de chauffage additionnel – relais de pompe à eau |
| 25 | 5 | Relais de décharge du circuit d’alimentation de la batterie « + » avec temporisation pour l’éclairage intérieur |
| 26 | 10 | Rétroviseurs extérieurs chauffants |
| 27 | 15 | Allume-cigare – 1re rangée de sièges, Équipement supplémentaire – 1re rangée de sièges |
| 28 | 25 | Ventilateur de chauffage et de climatisation, panneau de commande de la climatisation |
| 29 | 10 | Affichage, feux de jour – relais principal, système audio, calculateur de navigation |
| 30 | 15 | Prise 12 V supplémentaire – 1re rangée de sièges |
| 31 | 15 | Prise 12 V supplémentaire – 2e rangée de sièges |
| 32 | 15 | Signal sonore |
| 33 | 10 | Phares antibrouillard |
| 34 | 10 | Feux de côté – tribord |
| 35 | 10 | Feux de position latéraux – côté gauche, Éclairage du tableau de bord |
| 36 | 10 | Feu de croisement – phare droit |
| 37 | 10 | Feu de croisement – phare gauche |
| 38 | 10 | Phare droit |
| 39 | 10 | Phare gauche à longue portée |
Le fusible numéro 27, 15A, est responsable de l’allume-cigare.

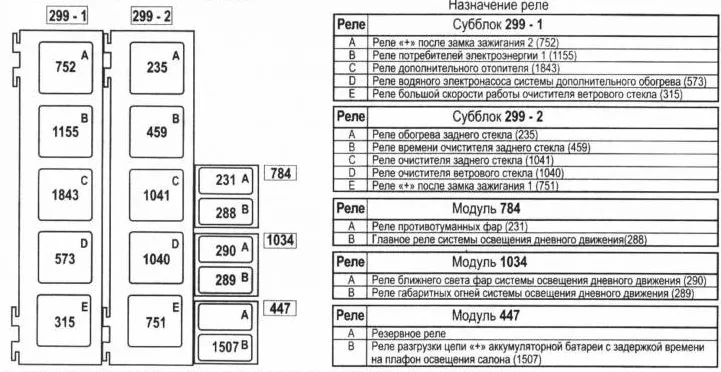

Il peut y avoir des blocs supplémentaires avec des relais dans le tableau de bord.
- Relais de dégivrage de lunette arrière
- Relais d’essuie-glace/lave-glace arrière
- Relais d’essuie-glace arrière
- Relais du circuit d’allumage principal
- Relais de dégivrage de pare-brise
- Relais de phares antibrouillard
Fusibles et relais sous le capot

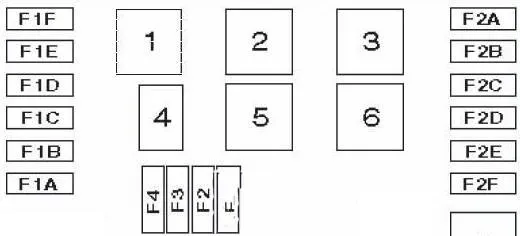

Bloc principal

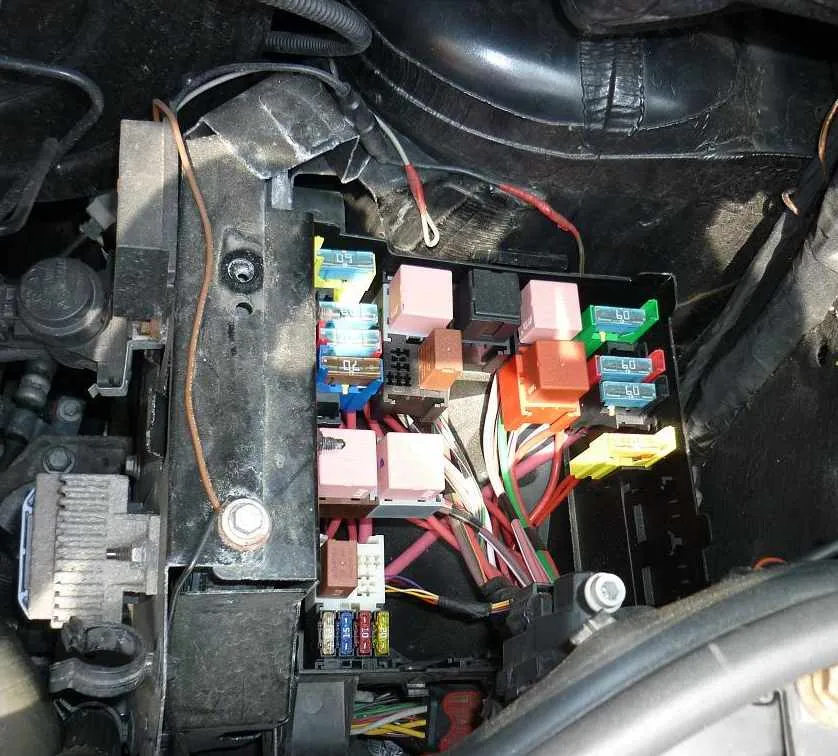

Dans le compartiment moteur, le bloc se trouve sur le côté gauche, sous le cache de protection.
| Non. | UN | But |
|---|---|---|
| Bloc de protection du circuit d’alimentation (777) | ||
| 1A | Réserve | |
| 1B | 70 | Boîte à fusibles de l’habitacle, unité de préchauffage |
| 1C | 60 | Relais de résistance chauffante 1 et 4 |
| 1D | 60 | Relais de thermoplongeur 2 et 3 |
| 1E | Réserve | |
| 1F | 60 | Ventilateur du système de refroidissement – relais |
| Bloc de protection de chaîne de moteur (1834) | ||
| 1 | 25 | calculateur du système d’injection |
| 2 | 15 | circuit d’alimentation du système moteur |
| 3 | 10 | Embrayage électromagnétique du compresseur de climatisation |
| 4 | 20 | Relais de chauffage du carburant |
| Unité de protection du circuit d’alimentation (1841) | ||
| 2A | 60 | Boîte à fusibles de l’habitacle, relais du consommateur 1 |
| 2B | Réserve | |
| 2C | 60 | Relais 1 et 2 « + » après contacteur d’allumage, relais de chauffage intérieur supplémentaire |
| 2D | 60 | Boîte à fusibles intérieure, alarme de sécurité |
| 2E | Réserve | |
| 2F | 40 | Ventilateur électrique pour chauffage et climatiseur |
bloc relais
La présence de certains éléments dépend de la configuration du véhicule.

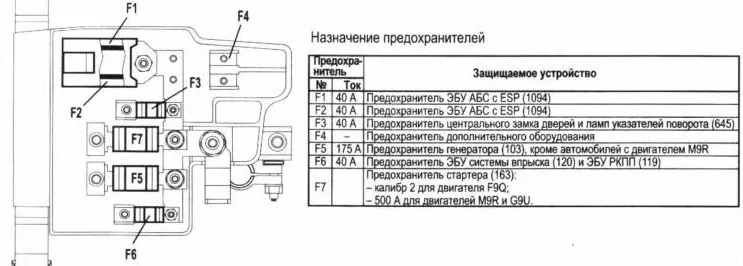

Fusibles sur la borne de la batterie
Boîte à fusibles Opel Vivaro 2

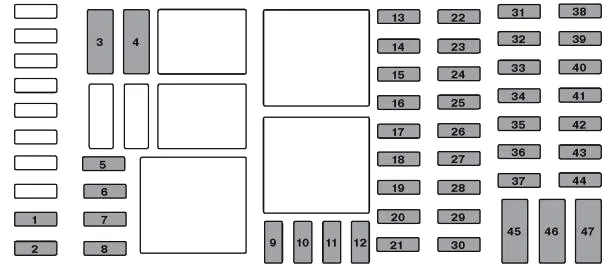

Schéma fonctionnel sous le capot
| Non. | Description |
|---|---|
| 1 | Batterie (avec système de clé électronique) |
| 2 | Protection contre les surtensions de la batterie (avec système de clé électronique) |
| 3 | Système de ventilation et de chauffage |
| 4 | Adaptation |
| 5 | Adaptation |
| 6 | Système de ventilation et de chauffage |
| 7 | Chauffage et ventilation supplémentaires, climatisation |
| 8 | Système de chauffage et de ventilation supplémentaire |
| 9 | Rétroviseurs extérieurs à réglage électrique |
| 10 | Rétroviseurs extérieurs chauffants |
| 11 | Radio, multimédia, rétroviseurs extérieurs, connecteur de diagnostic |
| 12 | Multimédia, attelage de remorque |
| 13 | Éclairage intérieur, protection contre la décharge de la batterie |
| 14 | Système d’injection de carburant, systèmes de surveillance de la pression des pneus, systèmes de clés électroniques |
| 15 | Feux de détresse, indicateurs de direction |
| 16 | Verrou central |
| 17 | Feu de route du phare gauche, feu de croisement du phare droit, feux arrière, feu de jour du phare gauche. |
| 18 | Feux antibrouillard avant, feux antibrouillard arrière, éclairage de plaque d’immatriculation |
| 19 | Alarme sonore, klaxon, éclairage et essuie-glaces. |
| 20 | Tableau de bord |
| 21 | interrupteur du système d’éclairage |
| 22 | Essuie-glace arrière, pompe de lave-glace, klaxon |
| 23 | Batterie principale de l’ARS |
| 24 | Feux de recul |
| 25 | Interrupteur de feux stop |
| 26 | Injection de carburant, démarreur |
| 27 | Airbags, verrouillage de la colonne de direction |
| 28 | servomoteur de vitre de porte avant côté passager |
| 29 | Direction assistée |
| 30 | Feux de freinage |
| 31 | Protection contre les surtensions de la batterie (avec système de clé électronique) |
| 32 | Affichage du service |
| 33 | Allume-cigare , puissance de sortie |
| 34 | Feu de route droit, feu de croisement gauche, feux de position latéraux, feu de jour droit |
| 35 | Feux de freinage, ABS, antidémarrage |
| 36 | Éclairage intérieur, climatisation |
| 37 | À commencer par le système de clé électronique |
| 38 | Nettoyant pour lunette arrière |
| 39 | Avertisseur sonore |
| 40 | Prise électrique dans le compartiment à bagages |
| 41 | servomoteur de lève-vitre avant côté conducteur |
| 42 | Prise de courant arrière |
| 43 | Démarrage, unité de commande électronique des systèmes du véhicule |
| 44 | Sièges chauffants |
| 45 | Chauffage, climatisation |
| 46 | nettoyant pour pare-brise |
| 47 | Tachograph |
Le fusible numéro 33 est responsable de l’allume-cigare.
