Le SUV Opel Frontera a été produit en deux générations, A et B, depuis 1991. Ce modèle est également connu sous les noms d’Isuzu Wizard et d’Isuzu Rodeo (versions conduite à droite). La première génération, Opel Frontera A, a été commercialisée de 1992 à 1998. Durant cette période, le véhicule a bénéficié d’un restylage. La seconde génération, Opel Frontera B, a été produite de 1999 à 2004. Vous trouverez dans cette publication une description des boîtes à fusibles et des relais des Opel Frontera B et A (première et deuxième générations), avec des schémas fonctionnels et leur emplacement. Intéressons-nous notamment au fusible de l’allume-cigare.
La fonction des éléments contenus dans les blocs peut différer de celle indiquée et dépend de l’année de fabrication et du pays de livraison. Veuillez comparer la description figurant au dos de la protection avec celle de votre appareil.
Les deux générations de l’Opel Frontera se caractérisent par un emplacement commun des boîtes à fusibles : l’une dans l’habitacle , sous le tableau de bord, côté conducteur, l’autre sous le capot, côté droit , à côté de la batterie.
Frontera a
Blocs sous le capot

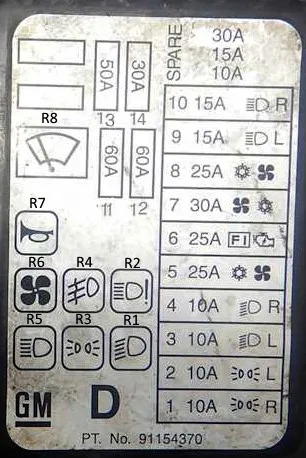

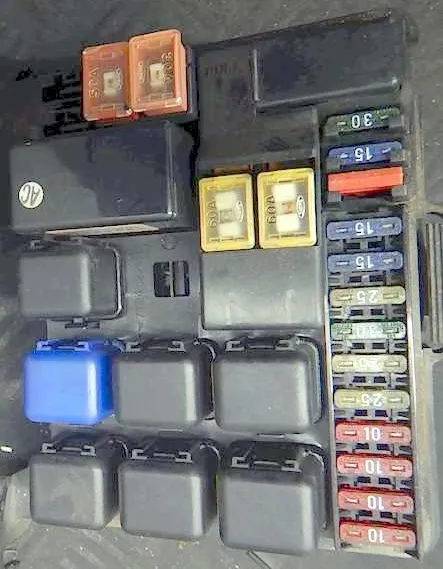

Bloc principal
| R1 | Relais de feux latéraux |
| R2 | Relais de climatiseur |
| R3 | Relais de feux latéraux |
| R4 | Relais de phares antibrouillard |
| R5 | Relais de phare |
| R6 | Relais du moteur du ventilateur de chauffage |
| R7 | Relais de klaxon |
| R8 | Relais intermittent d’essuie-glace/lave-glace |
| 1 | 10A Feux latéraux avant et arrière – droit |
| 2 | 10A Feux latéraux avant et arrière – gauche |
| 3 | Générateur 15 A (premiers modèles) – 2,8 TD |
| 4 | Ventilateur de climatisation 30A – Droite |
| 5 | 25A Lave-phares, avertisseur sonore, système de diagnostic moteur (modèles anciens) |
| 6 | Pompe à carburant 25A, système de gestion moteur – 2.0/2.2 |
| 7 | Moteur de ventilateur de chauffage 25 A, embrayage électromagnétique de compresseur de climatisation |
| 8 | Feux antibrouillard avant 10A |
| 9 | Phare droit 15A, phares d’éclairage supplémentaires |
| 10 | Phare gauche 10A, moteur correcteur de phare, indicateur de feux de route |
| 11 | Fusible principal 60 A |
| 12 | Fusible 60A – Phares, SYSTÈME D’INJECTION D’AIR – 2.2 |
| 13 | Fusible 30 A – Feux de position avant et arrière, fusible F5 |
| 14 | Fusible 30 A – Moteur de ventilateur de refroidissement |

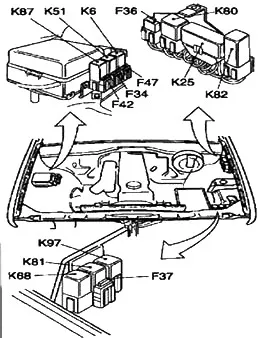

Relais supplémentaires
Schème
- K6 – Climatiseur
- K25 – Relais de ventilateur
- K51 – Ventilateur de climatiseur
- K68 – Pompe à carburant
- K80 – Chauffage du filtre à carburant
- K81 – Pompe de refroidissement auxiliaire
- K82 – Relais de démarreur
- K87 – Ventilateur de climatiseur
- K97 – Minuteur de lave-phares
Blocs dans la cabine

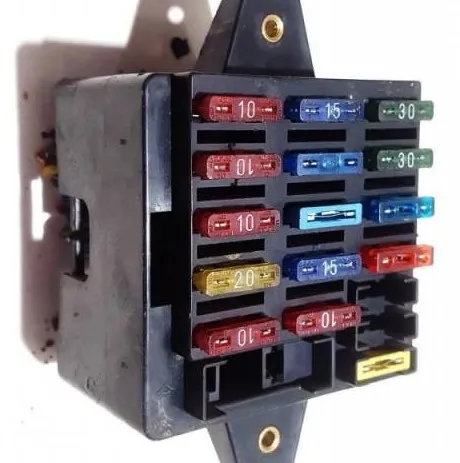

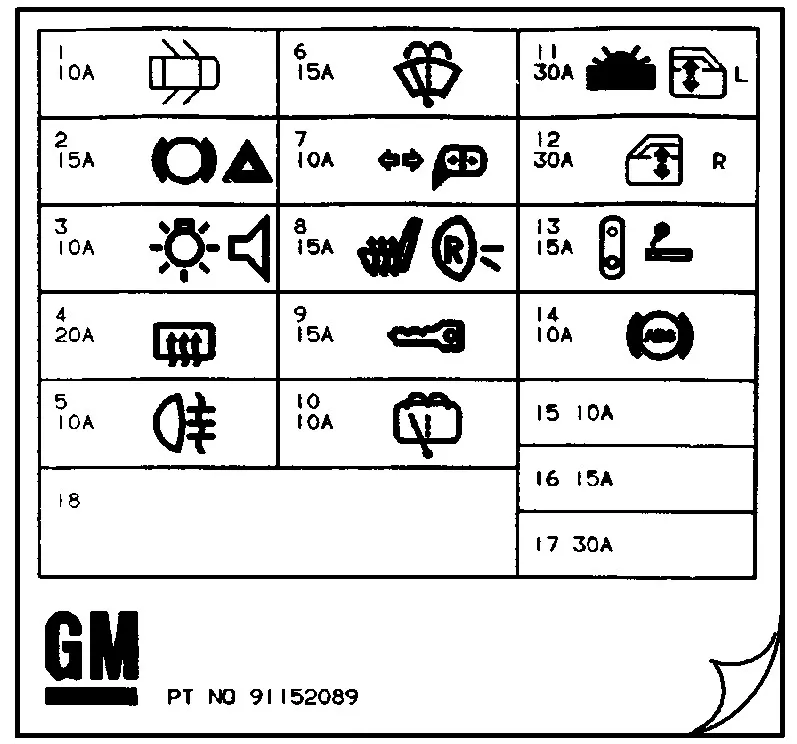

boîte à fusibles
Photo – exemple d’exécution
| 1 | 10A Verrouillage centralisé |
| 2 | Feux de freinage 15A, feux de détresse |
| 3 | 10A Éclairage intérieur, système audio |
| 4 | 20A Dégivreur de lunette arrière |
| 5 | 10A Feux antibrouillard arrière, gicleurs de lave-glace chauffants (modèles récents) |
| 6 | Essuie-glace/lave-glace 15A |
| 7 | 10A Témoins du tableau de bord, clignotants, rétroviseurs extérieurs chauffants, avertisseur sonore pour feux restés allumés |
| 8 | 15A Sièges avant chauffants, toit ouvrant (modèles initiaux) |
| 9 | Système d’allumage 15A, moteur électrique du ventilateur du système de refroidissement – 2.0 / 2.2 |
| 10 | Essuie-glace/lave-glace arrière 10A |
| 11 | Moteur de lève-vitre de porte gauche 30A, toit ouvrant (modèles récents) |
| 12 | Moteur de lève-vitre de porte droite 30A |
| 13 | Interrupteurs de lève-vitres électriques 15A, allume-cigare |
| 14 | 10A ABS |
Le fusible numéro 13, 15A, est responsable de l’allume-cigare.

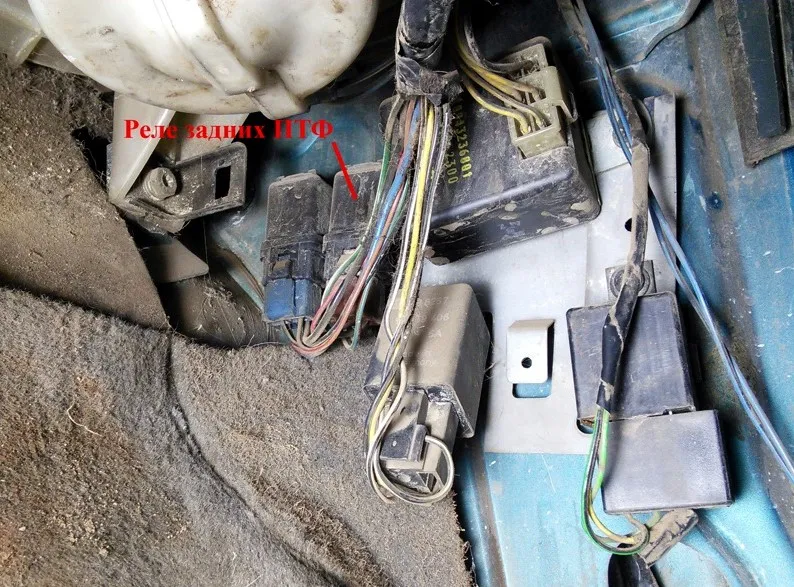

bloc relais
Il est fixé au montant, du côté droit, près des pieds du passager avant, sous la garniture.
Les relais suivants peuvent se trouver ici :
- Relais de clignotant
- unité de commande de verrouillage centralisé
- Relais de dégivrage de lunette arrière
- Relais de l’unité de commande du moteur (2.0/2.2)
- Avertisseur sonore pour phares restés allumés
- Relais de feu antibrouillard arrière
- Relais de chauffage du rétroviseur
Frontera b

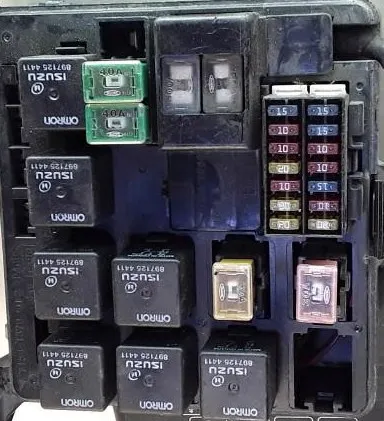

Bloc sous le capot
Vérifiez que votre consigne correspond bien au schéma figurant sur la couverture du bloc.

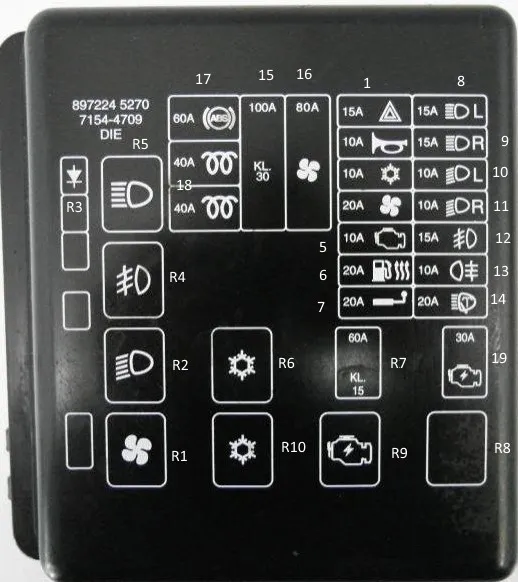

Schéma général
| R1 | Relais du moteur du ventilateur de chauffage |
| R2 | relais de phares à faisceau longue portée |
| R3 | diode ABS |
| R4 | Relais de phares antibrouillard |
| R5 | Relais de phare |
| R6 | Relais de climatiseur |
| R7 | Relais de pompe à carburant |
| R8 | Relais de démarreur |
| R9 | Relais du système de gestion du moteur |
| R10 | Relais d’embrayage électromagnétique du compresseur de climatisation |
| 1 | Alarme d’urgence 15A |
| 2 | Signal sonore 10A |
| 3 | Climatiseur 10A |
| 4 | Commande de moteur 20A |
| 5 | Commande de moteur 10A |
| 6 | Commande de moteur 10A |
| 7 | Prise électrique pour remorque 20 A |
| 8 | 15A Phare gauche – feux de route |
| 9 | 15A Phare droit – feux de route |
| 10 | 10A Phare gauche – feux de croisement |
| 11 | 10A Phare droit – feux de croisement |
| 12 | Feux antibrouillard 15A |
| 13 | Feux de brouillard arrière 10A |
| 14 | Lave-phares 20A |
| 15 | Générateur 100 A, boîte à fusibles/relais, compartiment moteur 1, boîte à fusibles/relais, compartiment moteur 2, boîte à fusibles/relais, tableau de bord, contacteur d’allumage, interrupteur d’éclairage, démarreur |
| 16 | Boîte à fusibles/relais 60 A, compartiment moteur 1, contacteur d’allumage |
| 17 | Système de freinage antiblocage (ABS) 60A |
| 18 | Chauffage/climatiseur 40A |
| 19 | Relais de moteur de ventilateur de refroidissement 60A |
Plusieurs relais responsables du ventilateur du système de refroidissement (vitesse élevée et basse) peuvent être situés près du bloc.

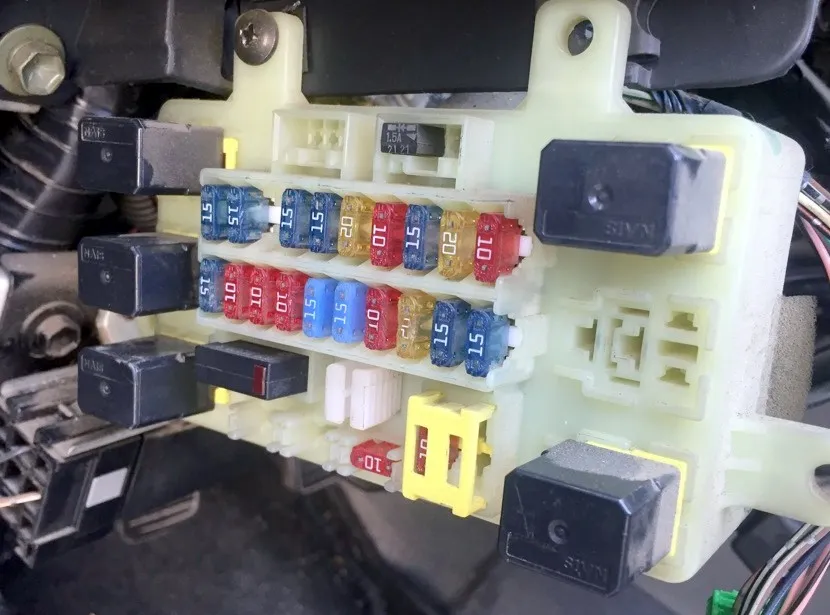

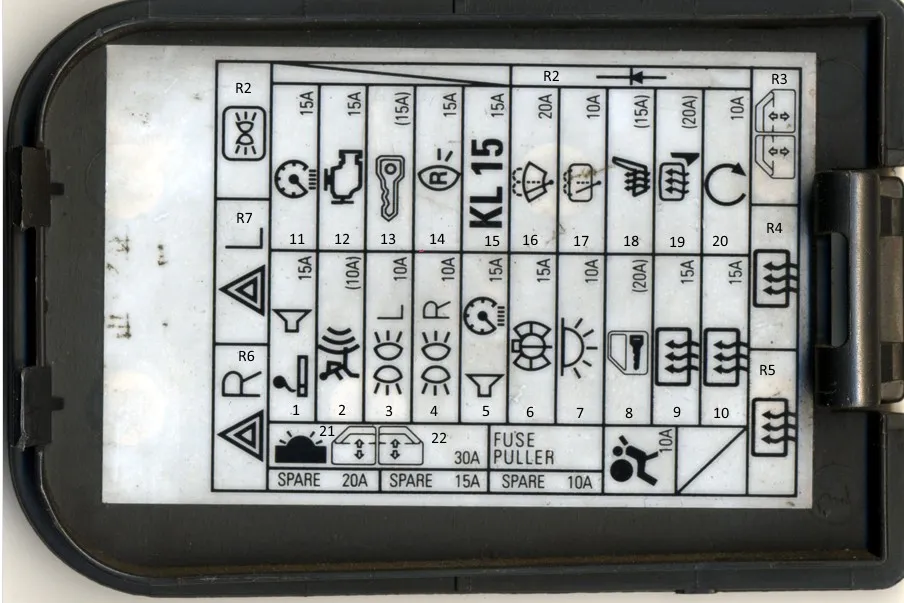

Blocage dans la cabine
| R1 | Relais de feux latéraux |
| R2 | Diode – lampes d’éclairage intérieur |
| R3 | relais du moteur de lève-vitre |
| R4 | Relais de dégivrage de lunette arrière 2 |
| R5 | Relais de dégivrage de lunette arrière 1 |
| R6 | Relais – coupe-circuit d’urgence – droite |
| R7 | Relais – interrupteur de feux de détresse – gauche |
| 1 | Allume-cigare 15A, audio |
| 2 | Système antivol 10A |
| 3 | Feu arrière gauche 10A |
| 4 | Feu arrière droit 10A |
| 5 | Système audio 15A |
| 6 | Feux de freinage 15A |
| 7 | Lampes d’éclairage intérieur 10A |
| 8 | Verrouillage centralisé 20A |
| 9 | 15A Dégivreur de lunette arrière |
| 10 | 15A Dégivreur de lunette arrière |
| 11 | 15A Indicateurs de direction, combiné d’instruments, indicateurs du combiné d’instruments |
| 12 | Commande moteur 15A |
| 13 | Commande moteur 15A |
| 14 | Feux de recul 15A |
| 15 | Commande moteur 15A |
| 16 | Essuie-glace/lave-glace 20A |
| 17 | Essuie-glace/lave-glace arrière 10A |
| 18 | Chauffage de siège 15A |
| 19 | 20A Rétroviseur intérieur chauffant, dégivrage de lunette arrière |
| 20 | Démarreur 10A |
| 21 | Lève-vitre électrique 30A |
| 22 | Airbag 10A |
Le fusible numéro 1, 15A, est responsable de l’allume-cigare.
