Ce document fournit un aperçu détaillé des schémas de fusibles de la Chevrolet Malibu (septième génération) : 2007, 2008, 2009, 2010, 2011, 2012.
Le fusible n°20 dans le bloc de coffre est responsable des prises allume-cigare.
Dans le compartiment moteur

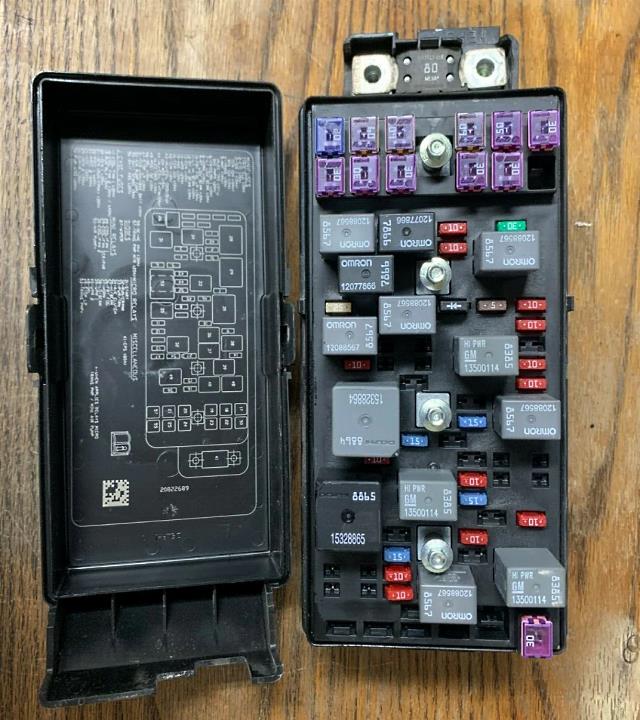

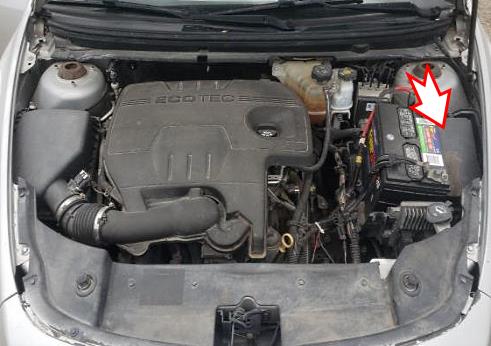

La boîte à fusibles est située près de la batterie. Pour y accéder, il faut retirer le couvercle de protection.

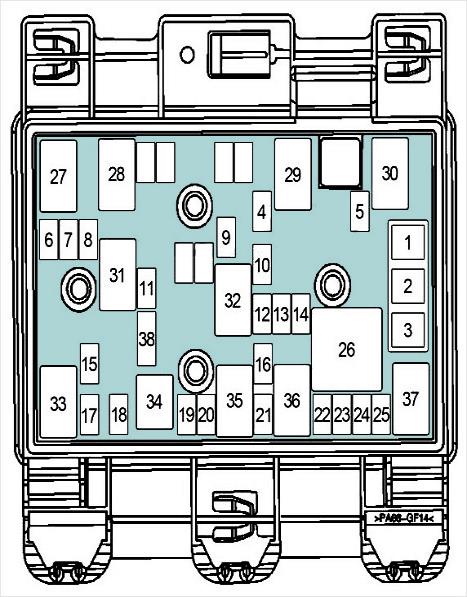

Vue générale.
| Non. | Relais | |
| 28 | Ventilateur de refroidissement n°1 (gauche) | |
| 29 | Ventilateur | |
| 30 | Ventilateur de refroidissement n°2 (à droite) | |
| 31 | Démarreur de moteur | |
| 32 | Relais de démarrage (allumage) | |
| 33 | Module de commande du moteur (ECM) | |
| 34 | Embrayage du compresseur de climatisation | |
| 35 | Phares (feux de route) | |
| 36 | Feux de brouillard avant | |
| 37 | Signal sonore | |
| 38 | Phares (feux de croisement) | |
| 39 | Essuie-glace (n° 1) | |
| 40 | Essuie-glace n° 2 – Moteur d’essuie-glace | |
| 48 | Feux de jour | |
| 49 | Feux de freinage | |
| 53 | Module de commande de pompe à liquide de transmission auxiliaire / Pompe à air auxiliaire (AIR) | |
| Non. | Diodes | |
| 27 | Relais d’essuie-glace n°1 et n°2 | |
| Non. | Fusibles | Courant, A |
| 1 | Relais d’embrayage du compresseur de climatisation | 10 |
| 2 | Module de commande du moteur (ECM) | 15 |
| 3 | 3,5 L (LZ4, LZE) : Module de commande du moteur (ECM) | 10 |
| 2,4 L (LAT) : Module de commande de déconnexion de la batterie du générateur, Module de commande du générateur de démarrage (SGCM) | 10 | |
| 4 | Solénoïde de changement de vitesse 1-2, solénoïde de changement de vitesse 2-3, solénoïde de changement de vitesse 4-3, modulation de largeur d’impulsion d’embrayage du convertisseur de couple (TCC PWM), module de commande de transmission (TCM) | 10 |
| 5 | 3,6 L (LY7) : Capteur de débit d’air massique (MAF) / Capteur de température d’air d’admission (IAT) | 10 |
| 2,4 L (LAT) : Module de commande du démarreur-générateur (SGCM), pompe à liquide de refroidissement du chauffage | 20 | |
| 6 | Électrovanne de purge de cartouche EVAP, capteurs d’oxygène chauffants (HO2S), capteur de débit d’air massique (MAF)/capteur de température d’air d’admission (IAT) (2,4 L (LAT, LE5, LE9)) | 10 |
| 7 | Phare gauche (feux de croisement) | 10 |
| 8 | Relais de klaxon | 15 |
| 9 | Phare droit (feux de croisement) | 10 |
| 10 | Relais de feu antibrouillard avant | 15 |
| 11 | Phare gauche (feux de route) | 10 |
| 12 | Phare droit (feux de route) | 10 |
| 13 | 2,4 L (LAT, LE5, LE9), 3,6 L (LY7) : Module de commande du moteur (ECM), module de localisation télématique du véhicule et de commande d’immobilisation | 10 |
| 14 | Relais d’essuie-glace n°1 et n°2, ensemble moteur d’essuie-glace | 25 |
| 15 | ABS (module de commande électronique de freinage (EBCM)) | 10 |
| 16 | 2,4 L (LAT, LE5, LE9), 3,6 L (LY7) : Module de commande du moteur (ECM), module de localisation télématique du véhicule et de commande d’immobilisation | 10 |
| 17 | Relais de ventilateur de refroidissement n° 1 | 30 |
| 18 | Relais de ventilateur de refroidissement n° 2 | 30 |
| 3,6 L (LY7 – 2012) : Relais de ventilateur de refroidissement n° 2 | 40 | |
| 19 | Unité de commande du moteur du ventilateur, relais du moteur du ventilateur, relais de marche | 30 |
| 20 | Module de commande de carrosserie (BCM), fusibles (dans l’habitacle) : « 20 », « 21 », « 22 », « 23 », « 24 » | 30 |
| 21 | Fusibles dans le bloc habitacle : n° 12, n° 14, n° 15 | 30 |
| 22 | Fusibles dans le bloc de coffre : « 10 », « 13 », « 14 », « 16 », « 17 », « 20 », « 23 » | 60 |
| 23 | Fusibles dans le bloc de coffre : « 1 », « 2 », « 5 », « 6 », « 22 », « 25 » | 60 |
| 24 | Système ABS (module de commande électronique de freinage (EBCM)) | 60 |
| 25 | Unité de commande de carrosserie, fusible (dans l’habitacle) : « 1 », « 2 », « 5 », « 6 », relais auxiliaire | 50 |
| 26 | Relais de démarreur | 30 |
| 41 | 2,4 L (LE5, LE9, LAT) : Module de commande de direction assistée | 80 |
| 42 | Module de commande de boîte de vitesses | 10 |
| 43 | 3,6 L (LY7) : Injecteurs de carburant (ODD), bobines/modules d’allumage (ODD) | 15 |
| 2,4 L (LE5 ou LE9) : Bobines d’allumage | 15 | |
| 3,5 l (LZ4, LZE) : module de commande d’allumage | 15 | |
| 44 | 3,6 L (LY7) : Injecteurs de carburant (MÊME), Modules de bobine d’allumage (MÊME) | 15 |
| 2,4 L (LE5, LE9, LAT), 3,5 L (LZ4, LZE) : injecteur de carburant | 10 | |
| 45 | 3,5 L (LZ4, LZE), 3,6 L (LY7) : Capteur d’oxygène chauffé (HO2S) rangée 1 capteur 2, Capteur d’oxygène chauffé (HO2S) rangée 2 capteur 2 | 10 |
| 46 | Relais de feux de jour | 15 |
| 47 | Relais de feu stop | 10 |
| 50 | Lève-vitres | 20 |
| 51 | 2,4 L (LAT) : Module de commande du démarreur-générateur (SGCM) | 10 |
| 3,5 L (LZ4, LZE) : Module de commande du moteur (ECM) | 10 | |
| 52 | Relais de pompe d’injection d’air secondaire (AIR) | 10 |
| Module de commande de pompe auxiliaire de transmission | 20 | |
| 54 | Unité de contrôle de l’équipement de carrosserie (contrôle de tension variable) | 5 |
| 2,4 L (LAT) : Module de contrôle de carrosserie (contrôle de tension variable) | 15 | |
| 55 | Onduleur CC/CA | 30 |
| 56 | ABS (module de commande électronique de freinage (EBCM)) | 30 |
| 57 | De rechange | 20 |
Au salon

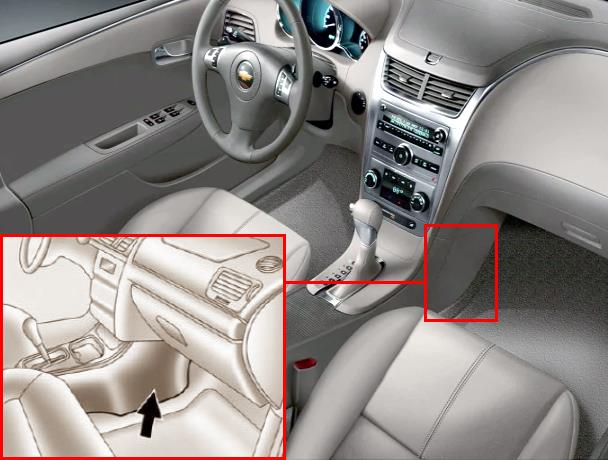

Situé côté passager, près du plancher. Retirez la garniture du panneau, puis le cache-bloc.

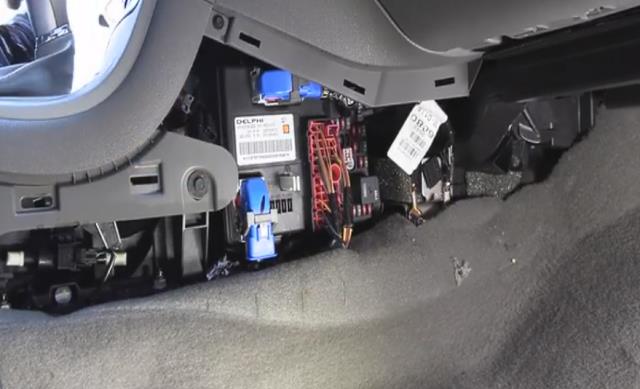

Exemple d’accès.

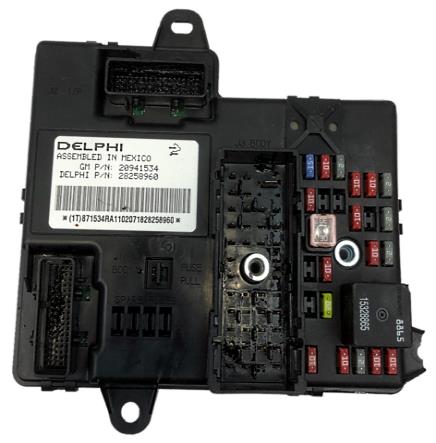

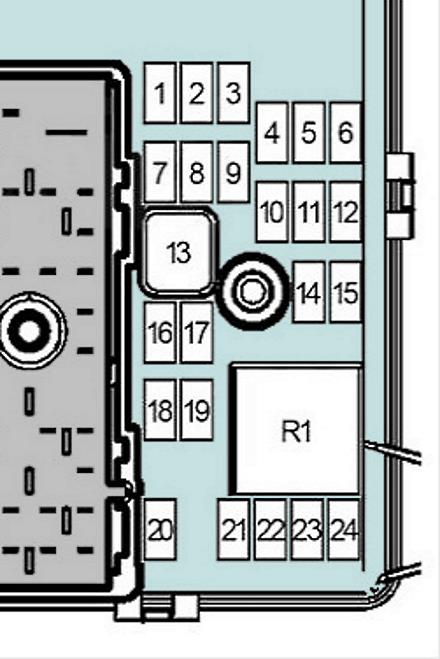

Vue générale de la boîte à fusibles de l’habitacle.
| Non. | Description | Courant, A |
| 1 | Unité de contrôle des équipements de carrosserie (serrures de portes) | 15 |
| 2 | Unité de contrôle des équipements de carrosserie (éclairage intérieur) | 10 |
| 3 | Commandes au volant | 2 |
| 4 | 2007-2008 : Module de pédale réglable, interrupteur de position de pédale réglable | 10 |
| 5 | Module d’interface de communication du véhicule (VCIM (OnStar)) | 10 |
| 6 | Interrupteur de rétroviseur extérieur | 2 |
| 7 | Module de commande de chauffage de siège (conducteur/passager), interrupteur de chauffage de siège (conducteur/passager), rétroviseur intérieur, module de commande de toit ouvrant | 10 |
| 8 | Vide | — |
| 9 | Vide | — |
| 10 | Interrupteur d’essuie-glace/lave-glace | 10 |
| 11 | Vide | — |
| 12 | Module de commande de direction assistée | 2 |
| 13 | Vitres électriques | 30 |
| 14 | Capteur d’airbag et module de diagnostic (SDM) | 10 |
| 15 | Unité de commande de verrouillage du levier de vitesses automatique, interrupteur marche/arrêt du régulateur de vitesse, indicateur d’état de l’airbag passager | 2 |
| 16 | Vide | — |
| 17 | Module de contrôle de chauffage, ventilation et climatisation (CVC) | 10 |
| 18 | Vide | — |
| 19 | Chauffage, ventilation et climatisation (CVC) – Interrupteur de ventilateur | 20 |
| 20 | Capteur d’airbag et module de diagnostic (SDM) | 10 |
| 21 | Système audio | 10 |
| 22 | Interrupteur d’allumage | 2 |
| 23 | Connecteur de liaison de données (DLC), module de contrôle CVC | 10 |
| 24 | Groupe d’instruments, module de commande d’alarme antivol | 10 |
| Relais | ||
| R1 | Moteur du ventilateur de refroidissement | |
| Relais sans entretien | ||
| R2 | Serrure de porte électrique | |
| R3 | Serrure de porte électrique (déverrouillage) | |
| R4 | Actionneur de verrouillage de la porte du conducteur (déverrouillage) | |
| R5 | Lampes d’éclairage intérieur | |
Dans le coffre

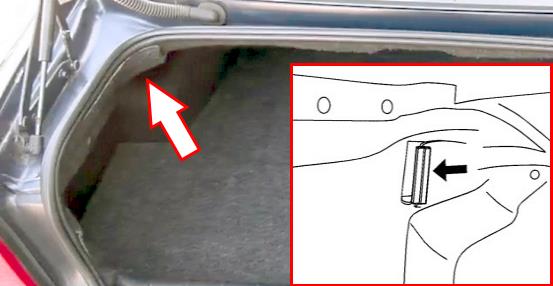

La boîte à fusibles est située sur le côté droit du coffre derrière la garniture.
Exemple d’accès.

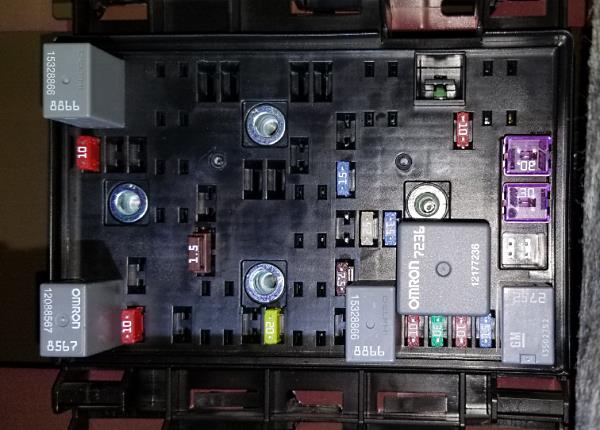

| Non. | Description | Courant, A |
| 1 | Unité de commande du siège passager | 30 |
| 2 | Unité de commande du siège conducteur | 30 |
| 3 | Réserve | — |
| 4 | Réserve | — |
| 5 | Électrovanne de ventilation des émissions par évaporation (EVAP) | 10 |
| 6 | Relais de feux de stationnement (module de commande de carrosserie (BCM), feux d’immatriculation, feux de stationnement/clignotants, feux arrière, feux arrière/freins et clignotants), atténuation du groupe d’instruments | 10 |
| 7 | Réserve | — |
| 8 | Réserve | — |
| 9 | Unité de commande de toit ouvrant, module de rideau de toit ouvrant | 25 |
| 10 | Unité de commande de trappe | 15 |
| 11 | Réserve | — |
| 12 | Réserve | — |
| 13 | Amplificateur audio | 25 |
| 14 | Sièges chauffants | 15 |
| 15 | Réserve | — |
| 16 | Radio numérique, émetteur d’ouvre-porte de garage, récepteur de verrouillage de porte à télécommande (RCDLR) | 7,5 |
| 17 | Relais de feu de recul | 10 |
| 18 | Réserve | — |
| 19 | Réserve | — |
| 20 | Fusible allume-cigare Chevrolet Malibu, prise auxiliaire (console) | 20 |
| 21 | Réserve | — |
| 22 | Relais d’ouverture de coffre | 10 |
| 23 | Chauffage de lunette arrière | 30 |
| 24 | Rétroviseurs chauffants | 10 |
| 25 | Relais de pompe à carburant | 15 |
| 26 | Relais de chauffage de lunette arrière et de rétroviseur | |
| 27 | Feux de stationnement (feux de recul, module de commande de carrosserie (BCM), émetteur d’ouvre-porte de garage, module de commande CVC, feux de plaque d’immatriculation, feux de stationnement/clignotants, feux arrière, feu stop arrière et clignotants) | |
| 28 | Réserve | |
| 29 | Réserve | |
| 30 | Réserve | |
| 31 | Réserve | |
| 32 | Réserve | |
| 33 | Feux de recul, rétroviseur intérieur | |
| 34 | Réserve | |
| 35 | Réserve | |
| 36 | Relais d’ouverture de coffre | |
| 37 | Relais de pompe à carburant | |
| 38 | Diode d’ouverture du couvercle du coffre | |
