Fusibles et relais Opel Insignia (2018 – 2023)

L’Opel Insignia B représente la deuxième génération de la gamme Insignia, produite de 2018 à 2023. Durant cette période, le modèle a bénéficié de mises à jour. Elle est également connue sous les noms de Vauxhall Insignia B et Buick Regal 6. Dans cette publication, nous présentons une description des fusibles et relais de l’Opel Insignia B, avec des schémas fonctionnels, leur emplacement et des exemples de photos. Intéressons-nous notamment au fusible de l’allume-cigare.

La fonction des fusibles et des relais, ainsi que leur nombre dans les blocs, peuvent différer de ceux indiqués et dépendent de l’année de fabrication, du niveau d’équipement électrique et de la région de livraison de votre voiture.

Blocage dans la cabine

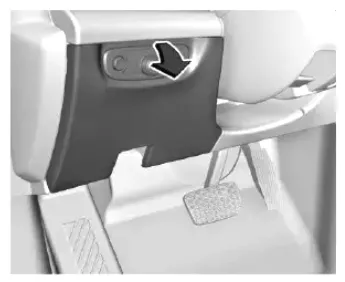

À l’intérieur du véhicule, le boîtier à fusibles et relais se trouve à gauche, en bas du tableau de bord, derrière un cache de protection. Pour y accéder, appuyez sur les côtés du cache et tirez pour le dégager du tableau de bord. Ensuite, tirez-le vers vous.

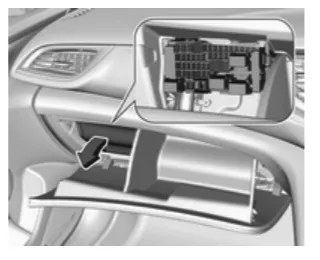

Pour les modèles à conduite à droite, l’unité se trouve dans la boîte à gants.

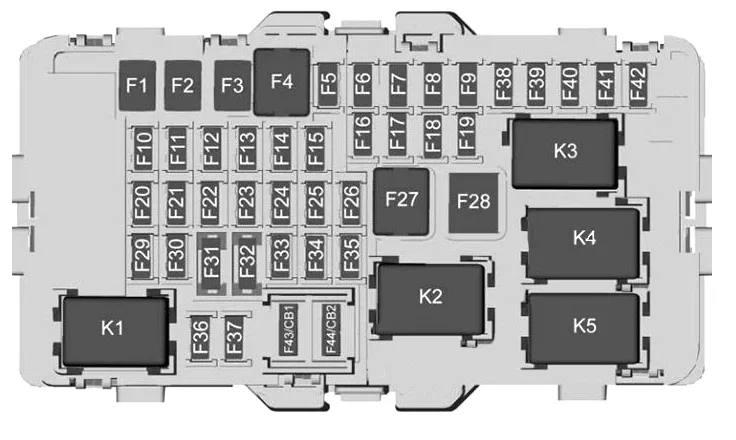

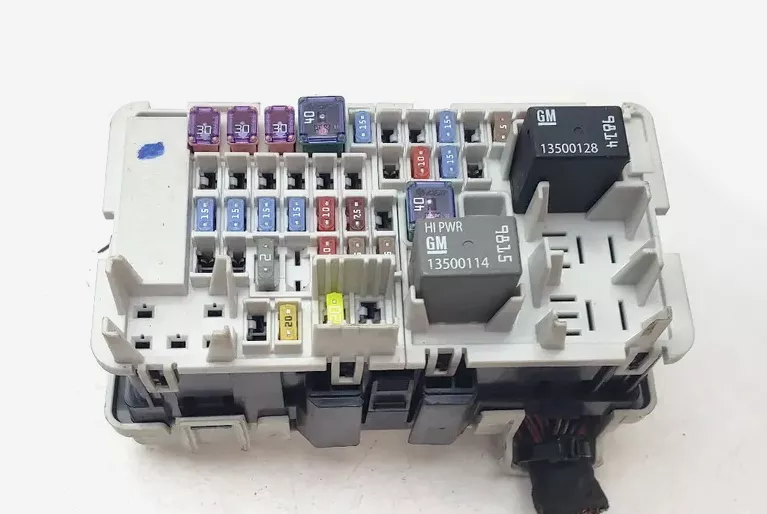

Le bloc lui-même ressemblera à ceci.

Non.	Description
Fusibles
1	vitre électrique gauche
2	vitre électrique droite
3	module de commande de carrosserie
4	ventilateur de climatisation
5	module de commande de carrosserie
6	Positions de remorque
7	Sièges arrière rabattables électriquement
8	module de commande de carrosserie
9	Module de commande du moteur
10	Affichage tête haute
11	Réduction des NOx / Chauffage de tuyauterie
12	capteur de réduction des NOx/suie
13	Module d’urée
14	Volant chauffant
15	module de commande de boîte de vitesses
16	Amplificateur
17	Anxiété
18	module de commande de carrosserie
19	Module AdBlue
20	module de commande de carrosserie
21	module de commande de carrosserie
22	module de commande de carrosserie
23	Verrouillage électrique du volant
24	Airbag
25	Connecteur de diagnostic
26	Prise dans le coffre
27	vanne EBCM
28	Situation policière
29	Module de commande des équipements de carrosserie 8
30	Console supérieure
31	Commandes au volant
32	Interrupteur d’allumage
33	Contrôle climatique
34	Module de passerelle centrale
35	Connecteur AUX/USB
36	Recharge sans fil
37	Essuie-glace arrière / Prise de courant
38	OnStar
39	Afficher
40	Aide au stationnement
41	Console supérieure
42	Système radio/infodivertissement
43	Prise accessoire arrière
44	Prise accessoire avant
Relais
K1	Non utilisé
K2	Rétention de l’alimentation des accessoires
K3	Non utilisé
K4	Non utilisé
K5	Logistique

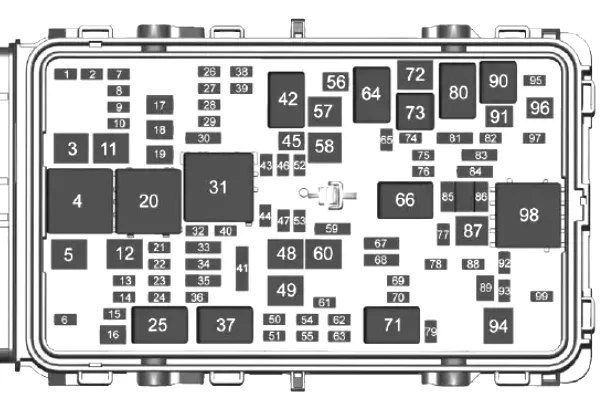

Bloc sous le capot

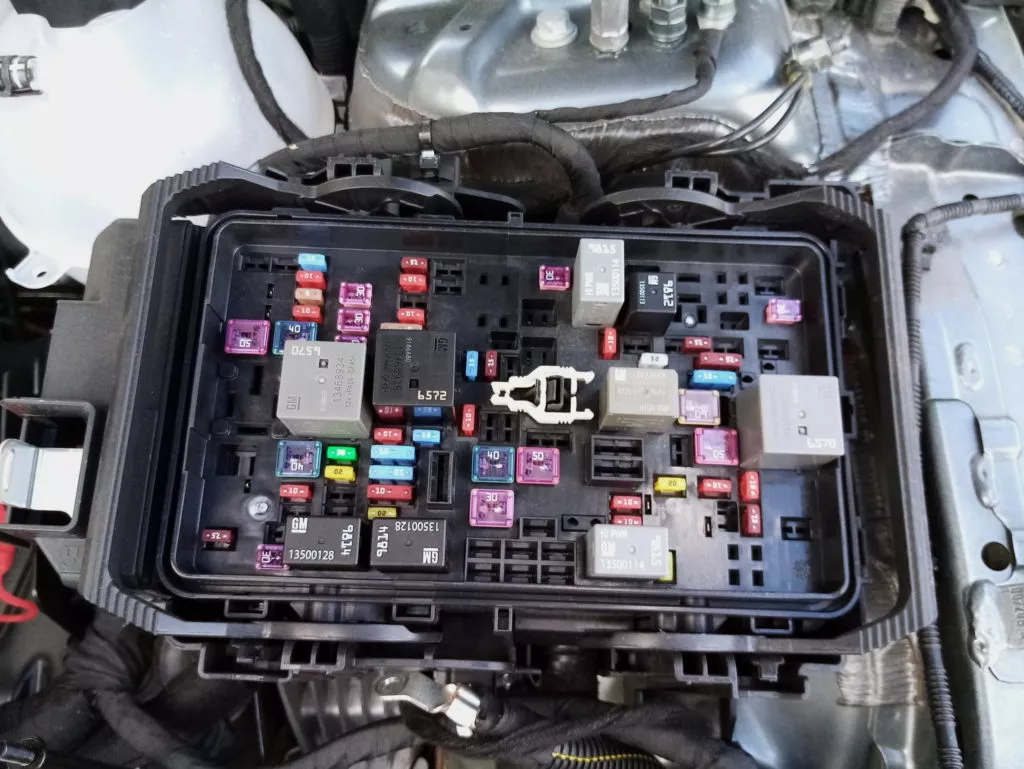

Sous le capot, dans le compartiment moteur du côté droit, se trouve le bloc principal contenant les fusibles et les relais.

Non.	Désignation
1	Non utilisé
2	Non utilisé
3	Pompe ABS
5	Non utilisé
6	Fermeture au dos
7	Phare antibrouillard
8	Module de gestion de la mémoire
9	Pare-brise chauffant
10	Siège lombaire
11	Convertisseur CC-CC 1
12	dégivreur de lunette arrière
13	Miroirs chauffants
14	Non utilisé
15	Phares à LED
16	Essuie-glaces avant
17	Siège passager électrique
18	visière solaire
19	Siège conducteur à réglage électrique
21	Toit ouvrant
22	Essuie-glace arrière
23	Réglage automatique de la portée des phares, sièges arrière rabattables électriquement
24	Non utilisé
26	Module de commande de transmission/allumage
27	Tableau de bord/Allumage
28	Non utilisé
29	Caméra de recul/Ventilation
30	Indicateur de dysfonctionnement/électrovanne de changement de vitesse
32	Module de ventilation du conteneur/module de traitement vidéo
33	Sièges avant chauffants
34	Sièges arrière chauffants
35	Contrôle d’amortissement de la transmission intégrale
36	Module de carburant
38	Non utilisé
39	Non utilisé
40	Blocage de la colonne de direction
41	Non utilisé
43	Volant chauffant
44	Réglage des phares
45	Non utilisé
46	Module de commande du moteur/allumage
47	Non utilisé
48	Ventilateur de refroidissement/Convertisseur CC 2
49	Module de commande de porte arrière
50	Non utilisé
51	Non utilisé
52	Non utilisé
53	Non utilisé
54	Non utilisé
55	Non utilisé
56	Démarreur
57	Boîte à fusibles dans le coffre
58	Non utilisé
59	Feux LED gauche, sirène d’alarme
60	Ventilateur
61	Non utilisé
62	Non utilisé
63	Non utilisé
65	climatiseur HEV
67	Non utilisé
68	Non utilisé
69	Phare LED droit/Feu de route droit
70	Phare avant gauche
72	engrenage de démarrage
74	Module de commande de transmission/refroidissement du moteur
75	Module de commande du moteur
76	Centrale électrique – sans moteur
77	Non utilisé
78	Signal
79	Pompe de lave-linge
81	Module de commande de transmission/module de commande du moteur
82	Non utilisé
83	Bobines d’allumage
84	Bobine
85	Shunt 60A
86	Non utilisé
87	Chauffage à combustible SAI
88	Obturateur aérodynamique
89	Non utilisé
91	Non utilisé
92	Groupe électrogène TPIM/TPIM
93	Module de contrôle d’accès sans clé
94	–
95	Pompe de liquide de refroidissement pour le remplacement de l’eau
96	chauffage au combustible
97	Non utilisé
99	Non utilisé
Relais
4	Non utilisé
20	dégivreur de lunette arrière
25	Commande d’essuie-glace avant
31	Démarreur
37	vitesse des essuie-glaces avant
42	Non utilisé
64	Démarreur
66	Groupe électrogène
71	Phare de route à LED droit
73	Couplage AC
80	engrenage de démarrage
90	Pompe de liquide de refroidissement pour le remplacement de l’eau
94	Non utilisé
98	chauffage au combustible

Bloc dans le coffre

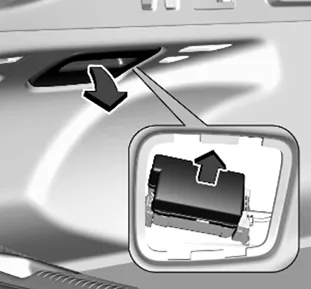

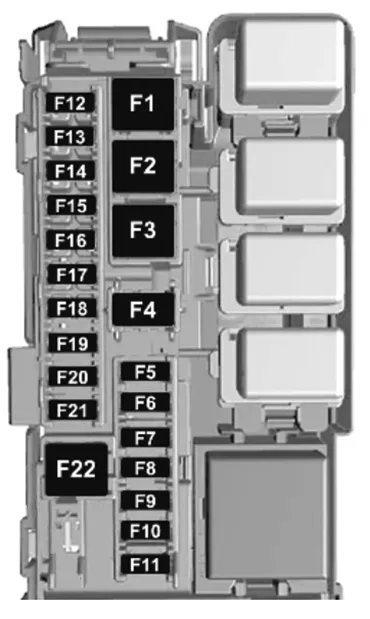

Un autre boîtier de fusibles et de relais se trouve dans le compartiment à bagages, sur le côté gauche, derrière le cache de protection.

Non.	But
1	Vide
2	Vide
3	Module d’interface de remorque
4	Vide
5	Capteur de hayon sans clé
6	Vide
7	Vide
8	porte arrière électrique
9	Vide
10	Vide
11	Prise de remorque
12	Siège avant gauche chauffant
13	Siège avant droit chauffant
14	Vide
15	Sièges arrière chauffants 1
16	Sièges arrière chauffants 2
17	Vide
18	Prise dans le coffre
19	Vide
20	Vide
21	Vide
22	porte arrière électrique
