La BMW Série 7, portant la désignation d’usine G11/G12, représente la sixième génération du modèle, produite de 2015 à 2022. Durant cette période, elle a bénéficié de plusieurs restylages. Cet article présente une description des fusibles et relais de la BMW Série 7 G11/G12, accompagnée de schémas fonctionnels, de leur emplacement et de leur rôle. Nous nous intéresserons plus particulièrement au fusible de l’allume-cigare.
Le rôle des fusibles et des relais peut différer de celui présenté et dépend de l’année de fabrication et du niveau d’équipement électrique de votre véhicule.
Blocs dans la cabine
Unité côté passager
Du côté droit, sous la boîte à gants, se trouve un boîtier de fusibles et de relais.
| N° | UN | Description |
|---|---|---|
| 20 | 30 | Système de sécurité, enrouleur automatique réversible à moteur électrique (ceinture de sécurité) |
| 21 | 40 | Contrôle dynamique de stabilité (DSC), ABS, aide au stationnement |
| 22 | 30 | Système de sécurité, enrouleur automatique réversible à moteur électrique (ceinture de sécurité) |
| 23 | 30 | Lève-vitre de porte |
| 24 | 30 | Lève-vitre de porte |
| 25 | 30 | Lève-vitre de porte |
| 26 | 30 | Lève-vitre de porte |
| 27 | 20 | centre de réception sur le toit |
| 28 | ||
| 29 | 20 | Phares, capteur de pluie, capteur de luminosité |
| 30 | 5 | Frein de stationnement |
| 31 | 5 | unité de commande du tableau de bord |
| 32 | 5 | Centre de fonctions de toit (lampe de lecture de carte, éclairage intérieur, éclairage d’ambiance, feu de détresse) |
| 33 | ||
| 34 | système de réglage électronique de la garde au sol | |
| 35 | Module de barre de remorquage | |
| 36 | ||
| 37 | Système de climatisation et de ventilation | |
| 38 | ||
| 39 | ||
| 40 | Éclairage intérieur, unité BDC | |
| 41 | Bloc BDC | |
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | ||
| 46 | Aide-chauffeur | |
| 47 | Éclairage intérieur, climatisation | |
| 48 | Module de nettoyage des scories | |
| 49 | Commande électronique de la transmission, boîte de transfert, 4×4 | |
| 50 | briquet | |
| 51 | Siège chauffant | |
| 52 | Siège chauffant | |
| 53 | Module de siège conducteur (avec module de siège), bloc de commande de réglage du siège conducteur (sans module de siège) | |
| 54 | Chauffage | |
| 55 | Module de siège passager avant (avec module de siège), bloc de commande de réglage de la position du siège passager avant (sans module de siège) | |
| 56 | Réglage électrique de la colonne de direction | |
| 57 | panneau de commande de la colonne de direction | |
| 58 | centre fonctionnel sur le toit | |
| 59 | ||
| 60 | rembourrage du siège | |
| 61 | Éclairage central supérieur du tableau de bord, éclairage supérieur du tableau de bord côté passager avant, éclairage central inférieur du tableau de bord, éclairage inférieur du tableau de bord côté conducteur/passager, éclairage des pieds avant gauche/droite | |
| 62 | Interrupteur d’éclairage de la boîte à gants, système de caméra de sécurité côté conducteur, éclairage intérieur | |
| 63 | Éclairage des haut-parleurs du tableau de bord, désodorisant, lecteur CD, ioniseur, démarreur-générateur 48 V | |
| 64 | Bloc de vannes de réglage de la largeur du dossier du siège conducteur, bloc de vannes de soutien lombaire du siège conducteur, bloc de commutateurs de réglage du siège (côté conducteur), éclairage du plancher arrière (côté conducteur), éclairage du panneau arrière du dossier du siège conducteur, port de chargement USB, module de gonflage du siège avant gauche | |
| 65 | Bloc de vannes de réglage de la largeur du dossier passager avant, bloc de vannes de soutien lombaire passager avant, bloc de commutateurs de réglage du siège (côté passager avant), éclairage du plancher arrière (côté passager avant), éclairage du panneau arrière du dossier du siège passager avant, port de chargement USB n° 2, module de gonflage du siège avant droit | |
| 66 | Éclairage intérieur | |
| 67 | Bloc de commandes côté conducteur, Bloc de commandes du siège conducteur, Éclairage de la poignée intérieure de la porte conducteur, Éclairage du panneau de garniture de la porte conducteur (centre), Éclairage du vide-poches de la porte conducteur, Éclairage du panneau de garniture de la porte conducteur (partie supérieure), Éclairage du haut-parleur médium avant gauche, Éclairage du tweeter avant gauche | |
| 68 | Rétroviseur extérieur côté passager avant, bloc de commandes de la porte passager, éclairage de la poignée intérieure de la porte passager, éclairage du panneau de garniture de la porte passager avant (centre), éclairage du vide-poches de la porte passager, éclairage du panneau de garniture de la porte passager avant (partie supérieure), éclairage du haut-parleur médium avant droit (tweeter avant droit) | |
| 69 | module de sécurité anti-collision | |
| 70 | Relais de coupure de ventilateur électrique, ventilateur électrique | |
| 71 | Contrôle du moteur | |
| 72 | ||
| 73 | ||
| 74 | Porte-gobelet thermoélectrique | |
| 75 | ||
| 76 |
Les fusibles F50, F273 et F284 sont responsables du fonctionnement de l’allume-cigare.
bloc de fusibles

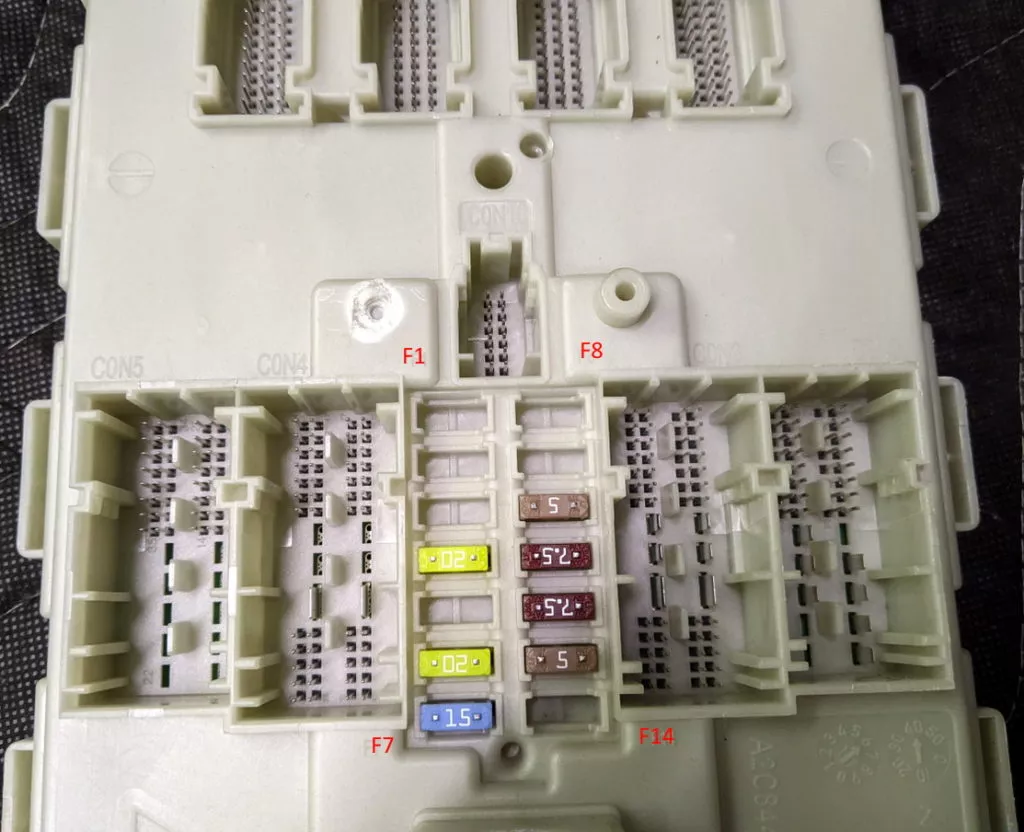

Le compartiment à fusibles est installé dans le boîtier de commande électronique BDC (Body Domain Controller), qui est monté sur le montant droit sous la garniture intérieure du côté droit du passager.
| N° | UN | Marquage |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | – | |
| 4 | 20 | Relais de verrouillage, relais de déverrouillage (portes, trappe à carburant) |
| 5 | – | |
| 6 | 20 | Relais de verrouillage de porte conducteur, relais de verrouillage (verrouillage de porte conducteur, verrouillage de porte passager avant, verrouillage de porte arrière côté conducteur, verrouillage de porte arrière côté passager, actionneur de verrouillage centralisé de la trappe à carburant) |
| 7 | 15 | Signal (bip) |
| 8 | – | |
| 9 | – | |
| 10 | 5 | Commandes au volant, aérateurs centraux avant, panneau de commande audio, commande d’éclairage, autoradio |
| 11 | 7,5 | Connecteur de diagnostic, système de réglage électronique de la hauteur de caisse, plateforme de dynamique verticale |
| 12 | 7,5 | Système de chauffage/climatisation, module de fonction de porte arrière, capteur de pluie/lumière/soleil/condensation |
| 13 | 5 | Système de démarrage/arrêt |
| 14 | – |
Unité côté conducteur
Sous le tableau de bord, côté conducteur, se trouve un autre bloc contenant des fusibles et des relais.

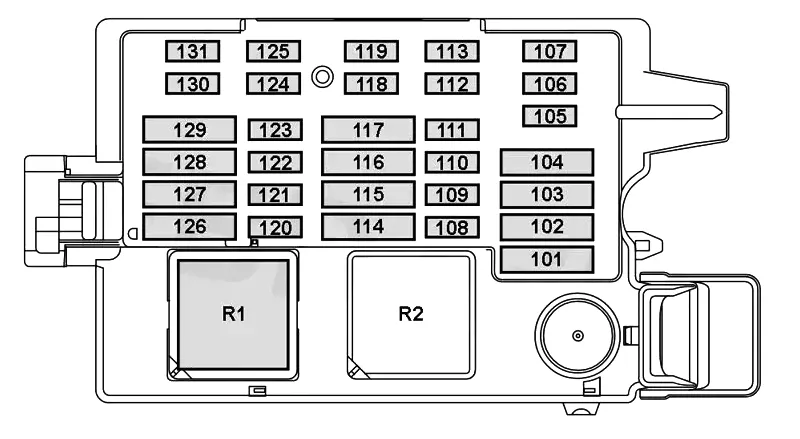

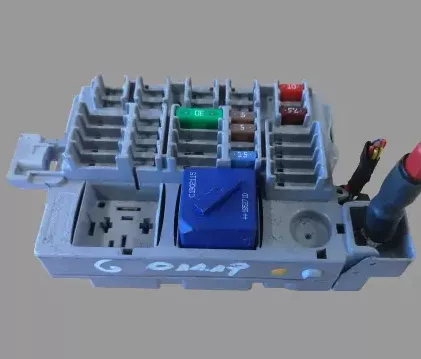

Le bloc lui-même ressemblera à ceci.
| N° | UN | Marquage |
|---|---|---|
| 101 | – | |
| 102 | – | |
| 103 | – | |
| 104 | – | |
| 105 | 7,5 | Gestion électronique et moteur |
| 106 | – | |
| 107 | 10 | Hybride : Module de commande du réservoir de carburant sous pression |
| 108 | 15 | Gestion électronique et moteur |
| 109 | – | |
| 110 | 5 | Chauffage électrique supplémentaire, éclairage du haut-parleur médium avant |
| 111 | 5 | Tableau de distribution arrière |
| 112 | – | |
| 113 | – | |
| 114 | – | |
| 115 | – | |
| 116 | – | |
| 117 | 30 | Boîte de vitesses automatique, boîte de transfert |
| 118 | – | |
| 119 | – | |
| 120 | – | |
| 121 | – | |
| 122 | – | |
| 123 | – | |
| 124 | – | |
| 125 | – | |
| 126 | – | |
| 127 | – | |
| 128 | – | |
| 129 | – | |
| 130 | – | |
| 131 | – | |
| Relais | ||
| R1 | – | |
| R2 | borne de relais 30B | |
Bloc dans le coffre

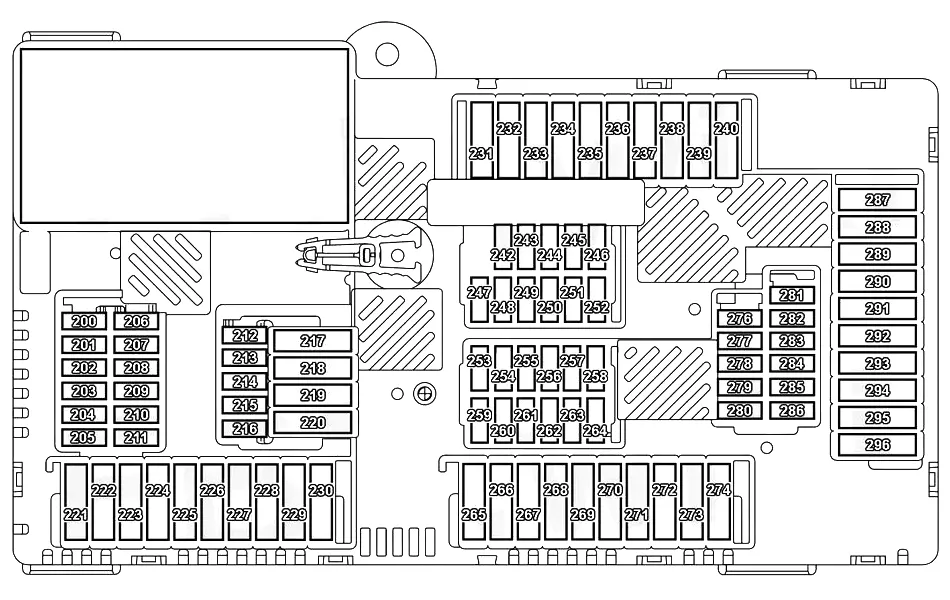

bloc de fusibles et de relais

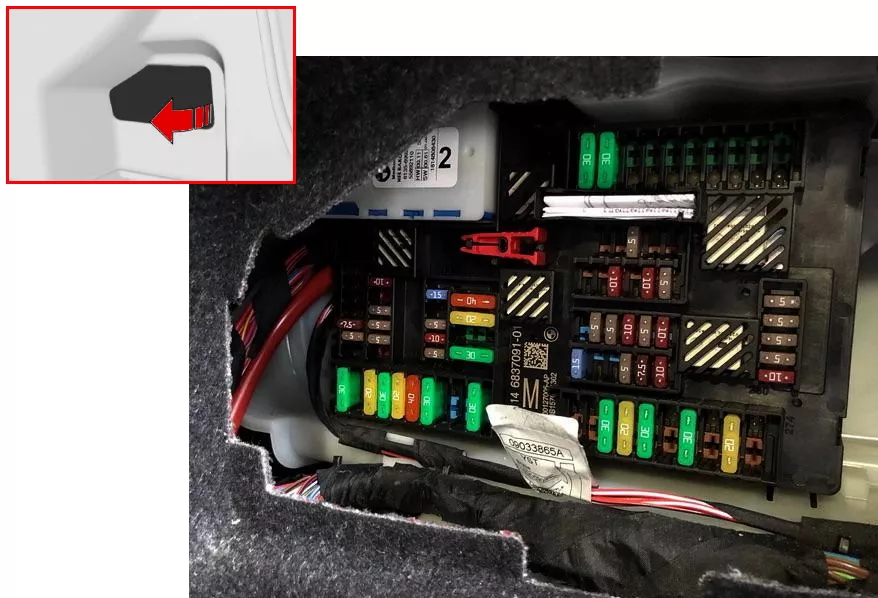

Dans le compartiment à bagages, sur le côté droit et sous un cache de protection, se trouve le bloc principal de fusibles et de relais.
Vérifiez la description et le calibre des fusibles en vous référant au schéma de votre circuit dans le livret.

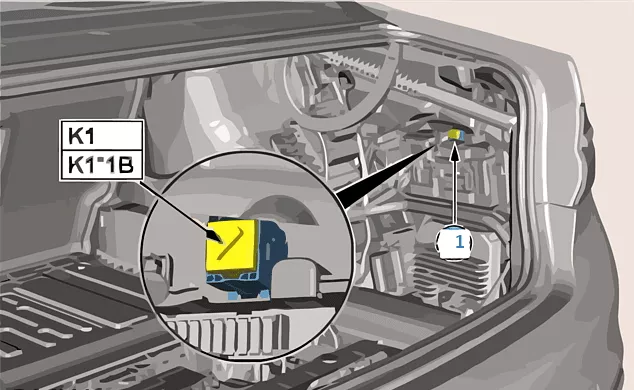

Des relais supplémentaires, tels que des relais de suspension pneumatique, peuvent être installés à proximité de l’unité.
Des fusibles et relais supplémentaires peuvent être installés en dehors des blocs présentés.
