L’Opel Astra G est la deuxième génération de la gamme Opel Astra. Années de production : 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 et 2008. Elle est également connue sous les noms d’Opel Astra Classic II et de Chevrolet Viva. Cet article présente la description des boîtes à fusibles de l’Opel Astra G, leur emplacement, des schémas et des photos. Nous nous intéresserons plus particulièrement au fusible de l’allume-cigare.
Sur cette génération d’Opel Astra G, on trouve trois blocs principaux contenant des fusibles et des relais. L’un se situe dans l’habitacle, les deux autres sous le capot.
Blocage dans la cabine

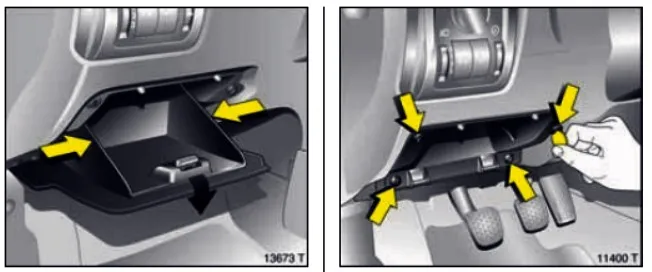

Il se trouve sous le panneau, derrière la boîte à gants. Pour y accéder, il faut légèrement pincer les deux parois latérales, abaisser complètement la boîte à gants et la déconnecter. Ensuite, à l’aide d’une pièce de monnaie, tournez les vis de fixation de 90° et retirez le support de la boîte à gants.

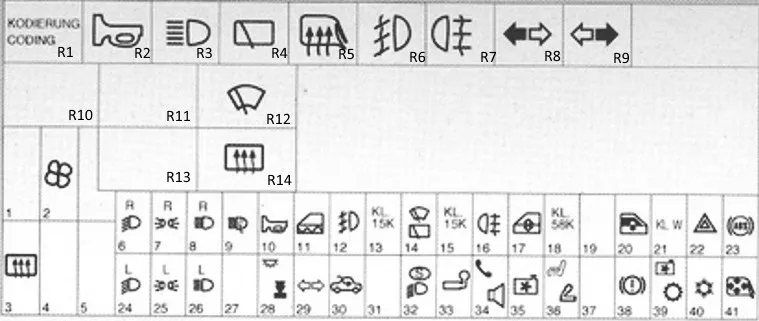

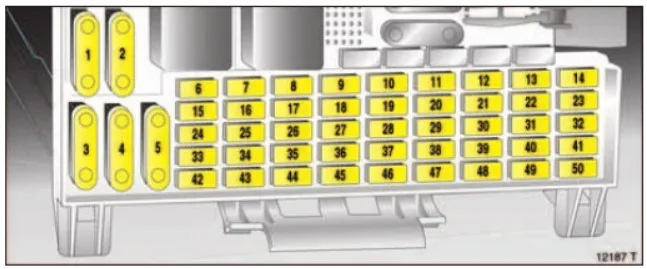

Option 1
| Non. | UN | Description |
|---|---|---|
| 1 | — | |
| 2 | 30A | Siège chauffant/climatiseur |
| 4 | — | |
| 5 | — | |
| 6 | 10A | Phare droit – feu de croisement, réglage de la portée du phare |
| 7 | 10A | Feux latéraux avant/arrière (droit), éclairage de plaque d’immatriculation |
| 8 | 10A | Phare droit – feux de route |
| 9 | 30A | pompe lave-phares |
| 10 | 15A | Signal sonore |
| 11 | 20A | Verrou central |
| 12 | 15A | Phares antibrouillard |
| 13 | 7,5A | écran multifonctionnel |
| 14 | 30A | moteur d’essuie-glace |
| 15 | 7,5A | Vitres électriques, toit ouvrant, rétroviseurs électriques |
| 16 | 10A | Feu antibrouillard arrière |
| 17 | 30A | lève-vitres électriques |
| 18 | 7,5A | Correcteur de phares |
| 19 | — | |
| 20 | 30A | lève-vitres électriques |
| 21 | 7,5A | Électrovanne de verrouillage de la clé dans le contacteur d’allumage (boîte automatique), système antivol, système audio |
| 22 | 15A | Clignotants/feux de détresse, écran multifonctions, ordinateur de bord, indicateurs |
| 23 | 10A | Système de freinage antiblocage (ABS), direction assistée |
| 24 | 10A | Phare gauche – feu de croisement, réglage de la portée du phare |
| 25 | 10A | Feu latéral avant/arrière (gauche), éclairage de plaque d’immatriculation |
| 26 | 10A | Phare gauche – feux de route |
| 27 | — | |
| 28 | 20A | Lampe d’éclairage intérieur |
| 29 | 10A | Clignotant/feux de détresse, éclairage intérieur |
| 30 | 30A | Luc |
| 31 | — | |
| 32 | 10A | Système d’éclairage diurne, système antivol |
| 33 | 20A | Connecteur électrique de remorque – borne 30 |
| 34 | 20A | Système audio, écran multifonctionnel |
| 35 | 10A | Système de commande de transmission automatique, unité de commande du moteur électrique du ventilateur du système de refroidissement, système de climatisation |
| 36 | 20A | siège chauffant, fusible allume-cigare |
| 37 | — | |
| 38 | 10A | Feux de freinage, système de commande de transmission automatique, écran multifonctions, régulateur de vitesse |
| 39 | 7,5A | Système de commande de transmission automatique, unité de commande du moteur électrique du ventilateur du système de refroidissement, système de climatisation |
| 40 | 7,5A | unité de commande du moteur du ventilateur du système de refroidissement, système de climatisation |
| 41 | 10A | Rétroviseur chauffant |
| Relais | ||
| R1 | — | |
| R2 | Relais de klaxon | |
| R3 | relais de phares à faisceau longue portée | |
| R4 | Relais d’essuie-glace arrière | |
| R5 | Relais de chauffage du rétroviseur | |
| R6 | Relais de phares antibrouillard | |
| R7 | Relais de feu antibrouillard arrière | |
| R8 | Relais de clignotant droit | |
| R9 | Relais de clignotant – gauche | |
| R10 | Émetteur de signal audio téléphonique | |
| R11 | — | |
| R12 | Relais du moteur d’essuie-glace | |
| R13 | — | |
| R14 | Relais de dégivrage de lunette arrière | |
| R15 | unité de commande multifonctionnelle | |
Dans cette version, le fusible numéro 36 de 20A est responsable de l’allume-cigare.

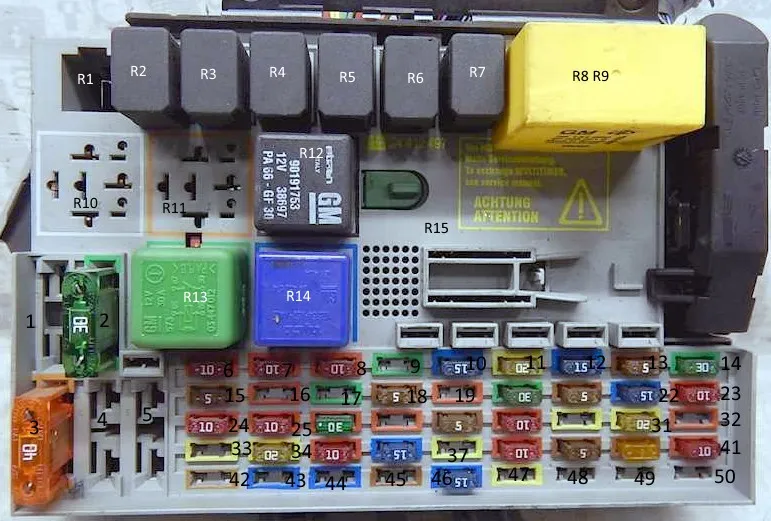

Option 2
| Non. | UN | Description |
|---|---|---|
| 1 | — | |
| 2 | 30A | Siège chauffant/climatiseur |
| 3 | 40A | dégivreur de lunette arrière |
| 4 | — | |
| 5 | — | |
| 6 | 10A | Phare droit – feu de croisement, réglage de la portée du phare |
| 7 | 10A | Feux latéraux avant/arrière (droit), éclairage de plaque d’immatriculation |
| 8 | 10A | Phare droit – feux de route |
| 9 | 30A | pompe lave-phares |
| 10 | 15A | Signal sonore |
| 11 | 20A | Verrou central |
| 12 | 15A | Phares antibrouillard |
| 13 | 5A | écran multifonctionnel |
| 14 | 30A | Moteur d’essuie-glace, toit ouvrant (décapotable) |
| 15 | 5A | Vitres électriques, toit ouvrant, rétroviseurs électriques, éclairage intérieur, système antivol |
| 16 | 10A | Feu antibrouillard arrière |
| 17 | 30A | lève-vitres électriques |
| 18 | 5A | Correcteur de phares, éclairage de plaque d’immatriculation |
| 19 | 10A | Système audio, téléphone, écran multifonction |
| 20 | 30A | lève-vitres électriques |
| 21 | 5A | Électrovanne de verrouillage de la clé dans le contacteur d’allumage (boîte automatique), système antivol, système audio, téléphone |
| 22 | 15A | Clignotants/feux de détresse, écran multifonctions, ordinateur de bord, indicateurs |
| 23 | 10A | Système de freinage antiblocage (ABS), direction assistée |
| 24 | 10A | Phare gauche – feu de croisement, réglage de la portée du phare |
| 25 | 10A | Feu latéral avant/arrière (gauche), éclairage de plaque d’immatriculation |
| 26 | 10A | Phare gauche – feux de route |
| 27 | 2A | toit pliant |
| 28 | 5A | Lampe d’éclairage intérieur |
| 29 | 10A | Indicateur de direction/feux de détresse, éclairage intérieur, système de commande de transmission automatique |
| 30 | 30A | Luc |
| 31 | 2A | Toit pliant électrique (semi-automatique) |
| 32 | 10A | Système d’éclairage diurne, avertisseur de feux restés allumés, alarme antivol, unité de contrôle d’immobilisation |
| 33 | 20A | Connecteur électrique de remorque – borne 30 |
| 34 | 20A | Système audio, écran multifonctions, téléphone |
| 35 | 10A | Système de commande de transmission automatique, unité de commande du moteur électrique du ventilateur du système de refroidissement, système de climatisation |
| 36 | 15A | siège chauffant, fusible allume-cigare |
| 37 | 20A | Siège chauffant |
| 38 | 10A | Feux de freinage, système de commande de transmission automatique, écran multifonctions, régulateur de vitesse |
| 39 | 5A | Système de commande de transmission automatique, unité de commande du moteur électrique du ventilateur du système de refroidissement, système de climatisation |
| 40 | 5A | unité de commande du moteur du ventilateur du système de refroidissement, système de climatisation |
| 41 | 10A | Rétroviseur chauffant de porte |
| 42 | 5A | Capteur de présence sur le siège, éclairage intérieur |
| 43 | 20A | Phare au xénon droit 2002^ |
| 44 | 20A | Phare au xénon gauche 2002^ |
| 45 | 5A | Sièges chauffants 2002^ |
| 46 | 15A | Gestion du moteur 2002^ |
| 47 | 20A | Chauffage d’appoint – Diesel |
| 48 | 5A | toit pliant |
| 49 | — | |
| 50 | 40A | Relais de moteur de ventilateur de refroidissement – 2.0 Diesel/1.7 Diesel avec climatisation |
| Relais | ||
| R1 | — | |
| R2 | Relais de klaxon | |
| R3 | relais de phares à faisceau longue portée | |
| R4 | Relais d’essuie-glace arrière | |
| R5 | Relais de chauffage du rétroviseur | |
| R6 | Relais de phares antibrouillard | |
| R7 | Relais de feu antibrouillard arrière | |
| R8 | Relais – interrupteur de clignotant | |
| R9 | Relais de clignotant | |
| R10 | Émetteur de signal audio téléphonique | |
| R11 | Convertisseur de signal du capteur de vitesse de roue | |
| R12 | Relais du moteur d’essuie-glace | |
| R13 | Relais d’éclairage intérieur | |
| R14 | Relais de dégivrage de lunette arrière | |
| R15 | unité de commande multifonctionnelle | |
Le fusible numéro 36 pour 15A est responsable du fonctionnement de l’allume-cigare.
Blocs sous le capot

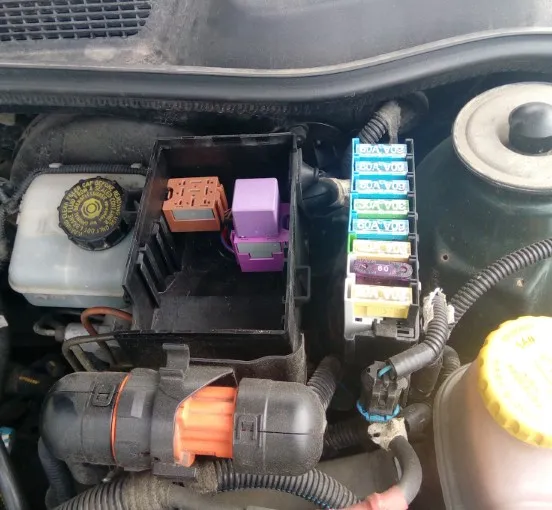

Sous le capot, on trouve deux blocs distincts : un bloc avec les fusibles, l’autre avec les relais.
Le schéma fonctionnel actuel sera appliqué au couvercle de protection.

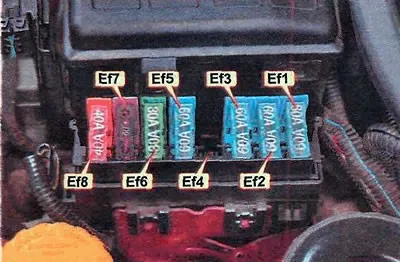

boîte à fusibles
| Non. | UN | Description |
|---|---|---|
| Ef1 | 60A | Interrupteur d’allumage |
| Ef2 | 60A | Boîte à fusibles/relais – Combiné d’instruments, feux de croisement, feux de jour, alarme antivol, unité de contrôle d’immobilisation, gestion moteur |
| Ef3 | 60A | Circuits d’alimentation de la plupart des appareils électriques |
| Ef4 | 20A | Moteurs électriques du ventilateur du système de refroidissement (X12XE – sans climatisation) |
| Ef5 | 60A | ABS |
| Ef6 | 30A | Gestion du moteur |
| Ef7 | 80A | pompe de direction assistée |
| Ef8 | 40A | Moteurs électriques du ventilateur du système de refroidissement (essence – sauf X20XE avec climatisation) |
Bloc avec relais
Option 1
| Non. | Description |
|---|---|
| 1 | — |
| 2 | Relais du moteur du ventilateur de refroidissement (sauf Z12XE) |
| 3 | Relais de pompe à carburant (sauf Z20LET/Z22SE) |
| 4 | Relais de pompe à carburant (Z22SE/Z20LET) |
| 5 | Relais de moteur de pompe à liquide de refroidissement (Z20LET) |
| 6 | Relais du moteur du ventilateur de refroidissement |
| 7 | Relais temporisé de lave-phares |
| 8 | — |
Option 2
| Non. | Description |
|---|---|
| 1 | — |
| 2 | Relais de moteur de ventilateur de refroidissement (X16SZR, X18XE1, X20XEV) |
| 3 | Relais de moteur de ventilateur de refroidissement (X14XE, X16XEL) |
| 4 | Relais de pompe à carburant |
| 5 | — |
| 6 | Relais du moteur du ventilateur de refroidissement |
| 7 | Relais temporisé de lave-phares |
| 8 | — |
