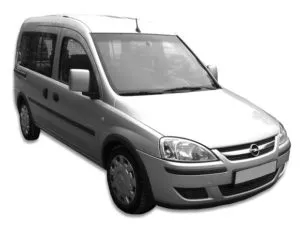

L’Opel Combo C est la troisième génération de la gamme de pick-ups légers Opel Combo. Années de production : 2001 à 2011. Ce document présente la boîte à fusibles de l’Opel Combo C, avec schémas et photos. Notez le fusible de l’allume-cigare.

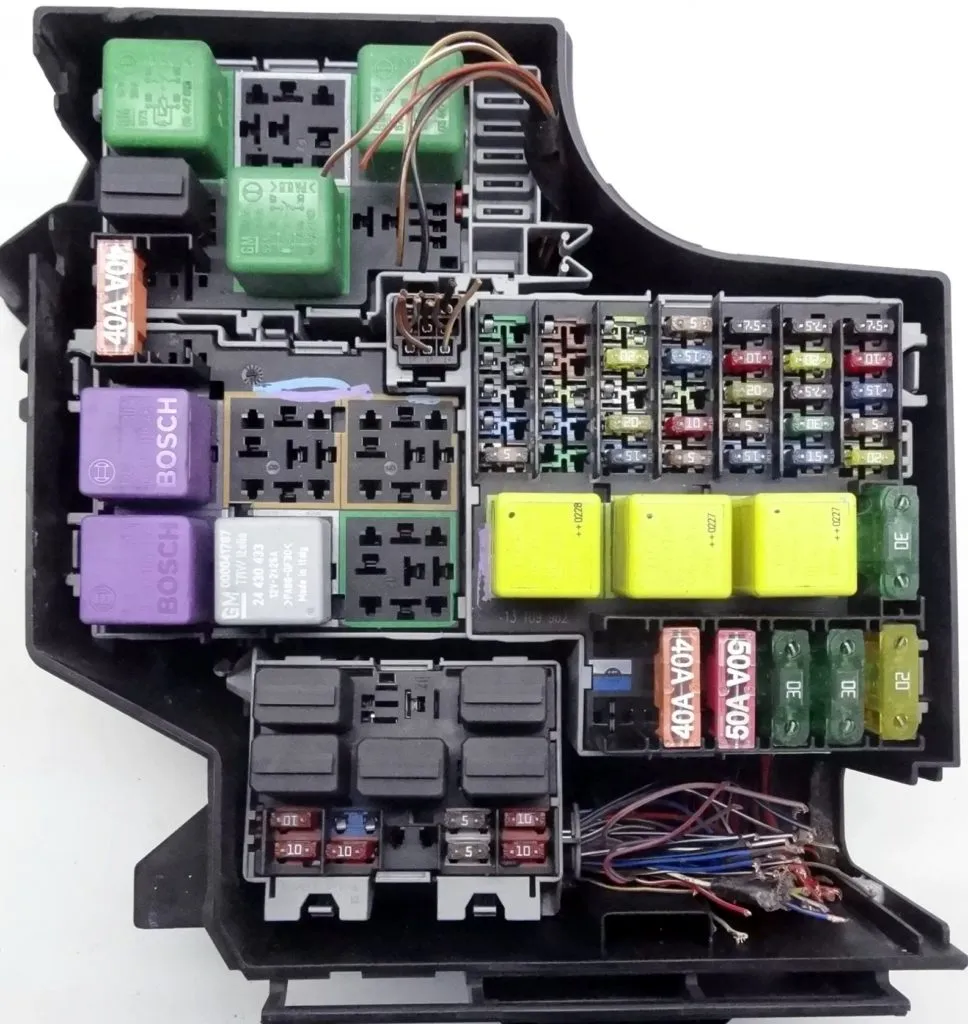

boîte à fusibles et relais
Au dos du couvercle de protection, vous trouverez le schéma électrique actuel de votre appareil.

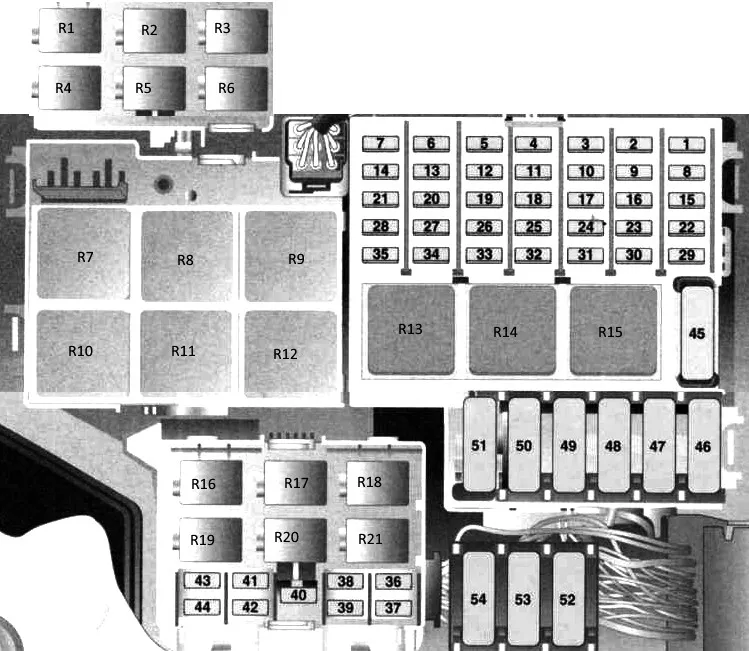

Schème
| R1 | Relais du moteur du ventilateur de refroidissement |
| R2 | Relais du moteur du ventilateur de refroidissement |
| R3 | Relais du moteur du ventilateur de refroidissement |
| R4 | Relais d’embrayage électromagnétique du compresseur de climatisation |
| R5 | Relais du moteur du ventilateur de refroidissement |
| R6 | — |
| R7 | Relais du système de gestion du moteur |
| R8 | Convertisseur de signal du capteur de vitesse de la roue gauche – sans ABS (sauf boîte de vitesses manuelle séquentielle) |
| R9 | Convertisseur de signal du capteur de vitesse de la roue droite – Sans ABS (avec transmission manuelle séquentielle) |
| R10 | Relais de pompe à carburant – Essence |
| R11 | Relais de dégivrage de lunette arrière |
| R12 | Relais de pompe de lave-phares |
| R13 | Relais de circuit d’allumage auxiliaire |
| R14 | Relais de démarreur |
| R15 | Relais du circuit d’allumage principal |
| R16 | Relais de feu antibrouillard arrière |
| R17 | Relais de phares antibrouillard |
| R18 | Relais de feu de position latéral – droite |
| R19 | relais de phares à faisceau longue portée |
| R20 | Relais de feu latéral – gauche. |
| R21 | relais de feux de croisement |
| F1 | Unité de commande multifonctionnelle 7,5 A |
| F2 | Commande du moteur 7,5A |
| 3 | Affichage multifonction 7,5 A, feux de détresse, avertisseur sonore, antidémarrage, tableau de bord |
| 4 | Éclairage de plaque d’immatriculation 5A |
| 5 | Lève-vitre électrique 20A |
| 6 | 10A Transmission automatique |
| 7 | Lave-phares 30A |
| 8 | Démarreur 10A |
| 9 | Chauffage auxiliaire 20 A, système de gestion moteur, relais de pompe à carburant |
| 10 | Signal sonore 10A |
| 11 | Unité de commande multifonctionnelle 15A |
| 12 | Système audio 20A, écran multifonction |
| 13 | Système antivol 10A |
| 14 | Rétroviseurs électriques 7,5 A |
| 15 | Lave-glaces 10A |
| 16 | Lampes d’éclairage intérieur 5A |
| 17 | Unité de commande multifonctionnelle 20A |
| 18 | Trappe 20A |
| 19 | Système antivol 5A |
| 20 | Lève-vitre électrique 20A |
| 21 | Réserve |
| 22 | Unité de commande multifonctionnelle 5A |
| 23 | Essuie-glace 20A |
| 24 | Antidémarrage 5A, combiné d’instruments, éclairage intérieur, direction assistée, écran multifonctions |
| 25 | Feux de freinage 5/10A |
| 26 | Fusible allume-cigare 20/25A |
| 27 | Chauffage de siège 15A |
| 28 | Chauffage de siège 15A |
| 29 | Lave-glaces 20A |
| 30 | Système de gestion moteur 15A – Essence |
| 31 | Système de climatisation 15A |
| 32 | 5A Système de freinage antiblocage (ABS), dégivreur de lunette arrière |
| 33 | Module de commande moteur 7,5/15 A |
| 34 | Réchauffeur de carburant 30A (diesel) |
| 35 | Système audio 5A, vitres électriques, toit ouvrant |
| 36 | 10A Phare gauche – feux de croisement |
| 37 | 10A Phare droit – feux de croisement |
| 38 | Feu avant gauche/feu arrière gauche 5A |
| 39 | Feu avant droit/feu arrière droit 5A |
| 40 | Feux stop 10A |
| 41 | Feux antibrouillard 15A |
| 42 | Feux de brouillard arrière 10A |
| 43 | 10A Phare gauche – feux de route |
| 44 | 10A Phare droit – feux de route |
| 45 | Système de climatisation 30A |
| 46 | Commande du moteur 20A |
| 47 | Dégivreur de lunette arrière 30A |
| 48 | Démarreur 30A |
| 49 | Direction assistée 50A |
| 50 | Système de freinage antiblocage (ABS) 40A |
| 51 | Boîte de vitesses manuelle séquentielle 60A – Essence |
| 52 | Moteur électrique 30 A pour ventilateur de système de refroidissement – essence avec climatisation |
| 53 | Moteur de ventilateur de condenseur de climatiseur 30A – Essence |
| 54 | Boîte de vitesses 60A |
Le fusible numéro 26 est responsable du fonctionnement de l’allume-cigare.
Bloc relais supplémentaire

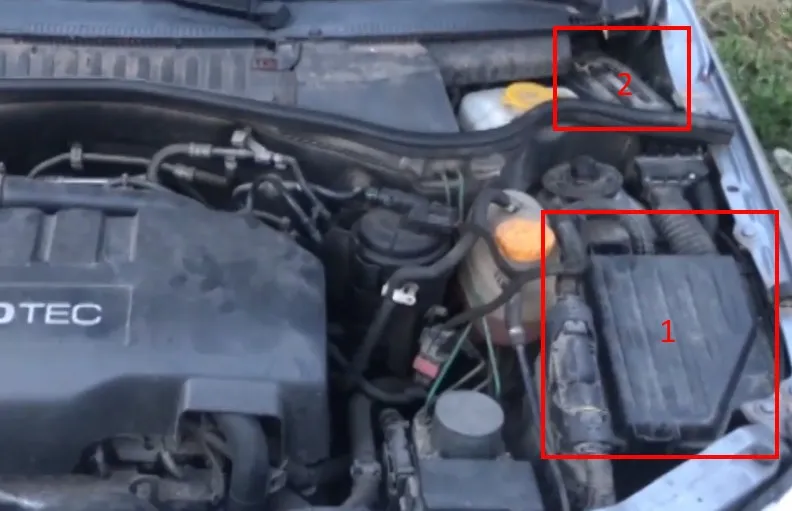

Il est situé dans la partie arrière du compartiment moteur.

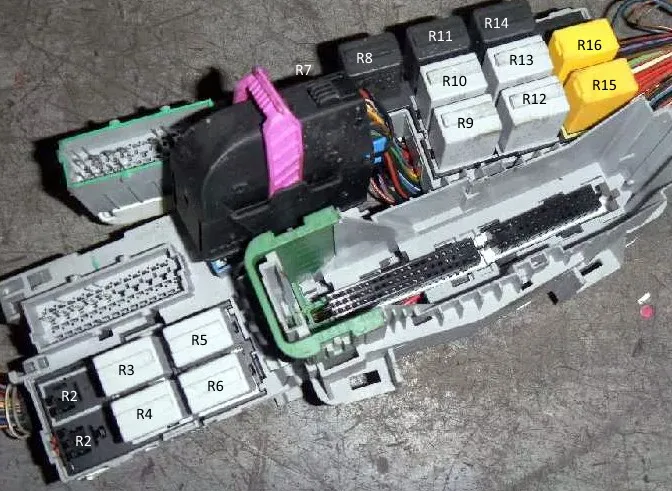

Photo – diagramme
| 1 | Réserve |
| 2 | Réserve |
| 3 | Relais de verrouillage centralisé – verrouillage (porte conducteur) |
| 4 | Relais de verrouillage centralisé – double verrouillage |
| 5 | Relais de verrouillage centralisé – déverrouiller |
| 6 | Relais de verrouillage centralisé – blocage |
| 7 | Relais de klaxon d’alarme antivol |
| 8 | Relais d’éclairage de plaque d’immatriculation |
| 9 | Relais du moteur de la pompe de lave-glace arrière |
| 10 | Relais de moteur d’essuie-glace – Rapide |
| 11 | Relais de klaxon |
| 12 | Relais de pompe de lave-glace |
| 13 | Relais de moteur d’essuie-glace – Lent/Intermittent |
| 14 | Relais du moteur d’essuie-glace arrière |
| 15 | Relais de clignotant – gauche |
| 16 | Relais de clignotant droit |
