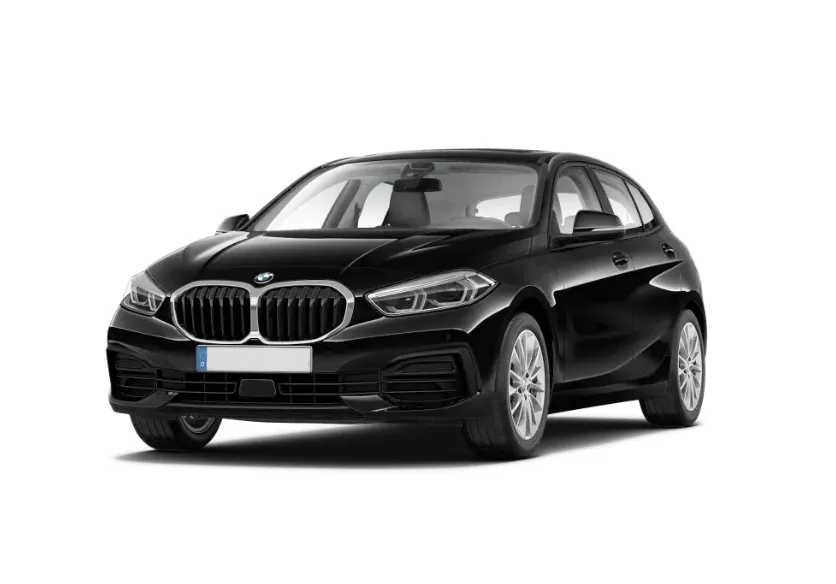

La BMW Série 1 F40 représente la troisième génération de la gamme BMW Série 1, produite de 2019 à 2025. Ce modèle a bénéficié de plusieurs mises à jour durant cette période. Cet article présente la description des fusibles et relais de la BMW Série 1 F40, avec des schémas fonctionnels, leur emplacement et des photos. Intéressons-nous notamment au fusible de l’allume-cigare.
Le rôle des fusibles et des relais peut différer de celui présenté et dépend de l’année de fabrication et du niveau d’équipement électrique de votre véhicule.
bloc de fusibles
Le compartiment à fusibles est installé dans le boîtier de commande électronique BDC (Body Domain Controller), qui est monté sur le montant droit sous la garniture intérieure du côté droit du passager.
| N° | UN | Marquage |
|---|---|---|
| 1 | 5 | Commandes au volant, aérateurs centraux avant, panneau de commande audio, commande d’éclairage, autoradio |
| 2 | 7,5 | Connecteur de diagnostic, système de réglage électronique de la hauteur de caisse, plateforme de dynamique verticale |
| 3 | 7,5 | Système de chauffage/climatisation, module de fonction de porte arrière, capteur de pluie/lumière/soleil/condensation |
| 4 | 5 | Module électronique pour la poignée de porte extérieure côté passager, module électronique pour la poignée de porte extérieure arrière côté conducteur, module électronique pour la poignée de porte extérieure arrière côté passager, unité de commande électrique, unité télématique |
| 5 | 20 | Relais de verrouillage, relais de déverrouillage (portes, trappe à carburant) |
| 6 | 20 | Relais de verrouillage de porte conducteur, relais de verrouillage (verrouillage de porte conducteur, verrouillage de porte passager avant, verrouillage de porte arrière côté conducteur, verrouillage de porte arrière côté passager, actionneur de verrouillage centralisé de la trappe à carburant) |

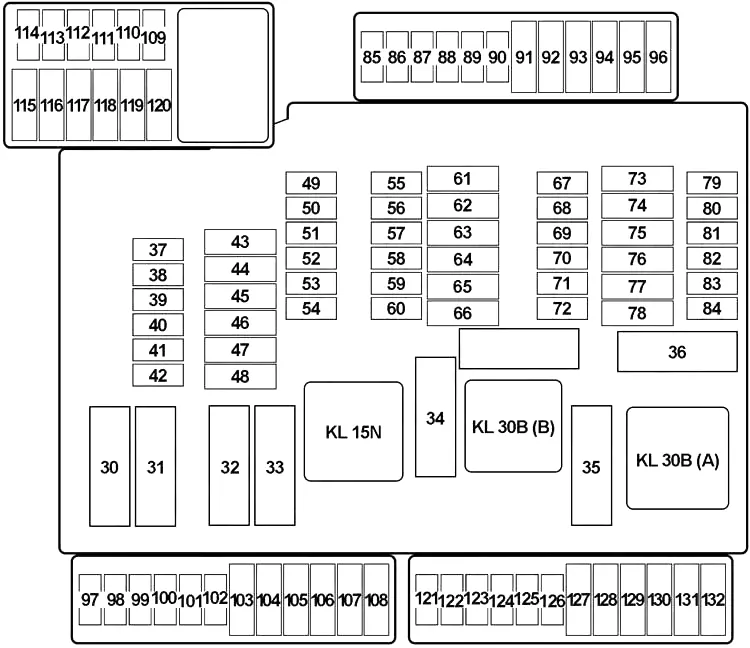

bloc de fusibles et de relais

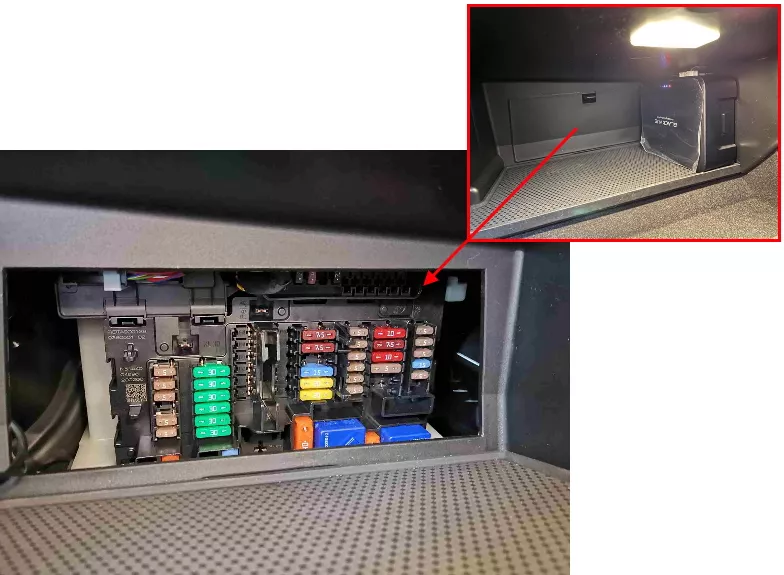

À l’intérieur de la voiture, derrière le couvercle de la boîte à gants arrière, se trouve un boîtier principal contenant des fusibles et des relais.

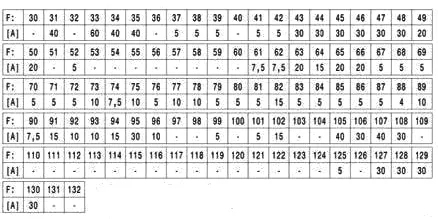

Vérifiez l’affectation des fusibles et des relais à l’aide de votre schéma électrique, qui se trouve dans la brochure ou toute autre documentation technique.
Les fusibles 56, 62, 65 et 86 sont responsables du fonctionnement des allume-cigares.
