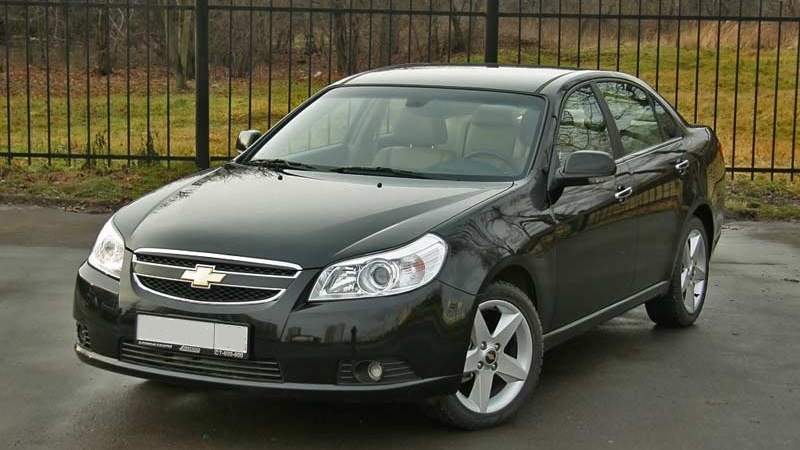

La Chevrolet Epica est une berline intermédiaire produite en 2006, 2007, 2008, 2009, 2010, 2011 et 2012. Également connue sous le nom de Daewoo Tosca, elle est équipée de relais et de fusibles. Notre article fournit des informations sur tous les relais et blocs de fusibles de la Chevrolet Epica, avec description et emplacement. Sélectionnez le fusible de l’allume-cigare.
Salon des passagers
Il est situé à gauche à l’extrémité du tableau de bord.

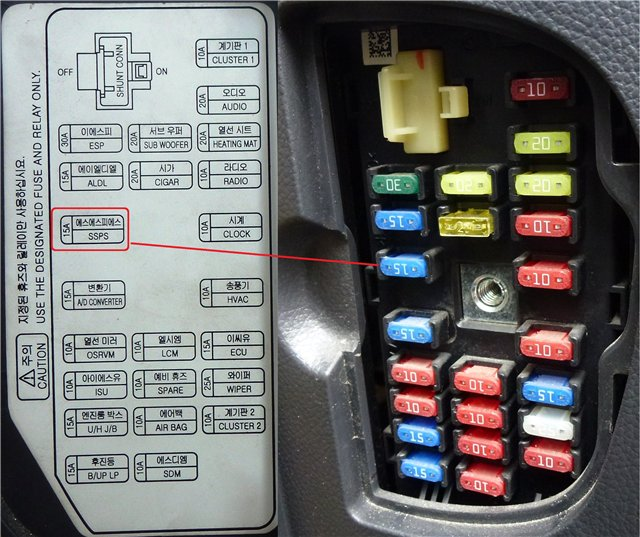

Au dos du couvercle se trouve la description originale des fusibles.

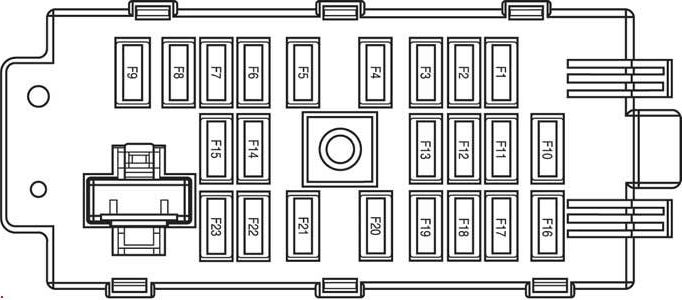

Schème
Marquage
| F1 | 10 | CLUSTER2 | Groupe d’instruments, unité d’affichage d’informations, LCM, module RKE, TCM, commutateur PNP | |
| F2 | 25 | ESSUIE-GLACE | Interrupteur de lave-glace, moteur d’essuie-glace, capteur de pluie < td > | |
| F3 | 15 | ECU | Non utilisé | |
| F4 | 10 | CVC | ISU, relais de ventilateur, commutateur MTC FATC, actionneur de sélection de mode, actionneur de recirculation | |
| F5 | 10 | HORLOGE | feu avant, LCM, horloge numérique | |
| F6 | 10 | RADIO | Système audio, module de navigation | |
| F7 | 20 | TAPIS CHAUFFANT | Interrupteur de tapis de sol chauffant – conducteur-passager | |
| F8 | 20 | AUDIO | Système audio | |
| F9 | 10 | CLUSTER1 | MTC FATC, horloge numérique, unité d’affichage d’informations, LCM, clé insérée, module RKE | |
| F10 | 10 | HEURE | HEURE | |
| F11 | 10 | AIRBAG | airbags passagers, capteur PPD | |
| F12 | 10 | ACTION | De rechange | |
| F13 | 10 | LCM | LCM | |
| F14 | 20 | CIGARE | Prise supplémentaire, allume-cigare | |
| F15 | 20 | CAISSON DE BASSES | Haut-parleur subwoofer | |
| F16 | 15 | B/UP LP | Levier de vitesses, interrupteur PNP, interrupteur de marche arrière, rétroviseur ECM, interrupteur de frein, tableau de bord | |
| F17 | 15 | U/HJ/B | ECM, module de pompe à carburant, transmission automatique, capteur MAF | |
| F18 | 10 | BCM | ISU, interrupteur de lave-glace | |
| F19 | 10 | OSRVM | Rétroviseurs électriques – conducteur – passager, interrupteur MTC FATC | |
| F20 | 15 | CAN | Non utilisé | |
| F21 | 15 | SSPS | Module SSPS | |
| F22 | 15 | ALDL | DLC, commutateur de coffre | |
| F23 | 30 | ÉCHAP | Unité de commande de frein électronique |
Le fusible n°14 est responsable de l’allume-cigare.
Compartiment moteur

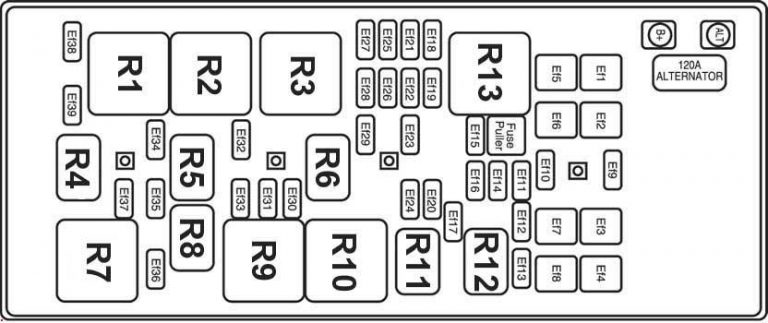

Boîte principale

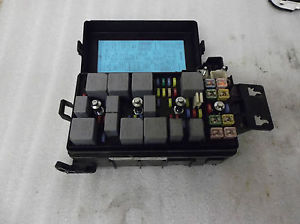

La boîte à fusibles principale, située dans le compartiment moteur, est située à côté du réservoir de liquide de refroidissement et de la batterie. Elle est recouverte d’un couvercle en plastique.
Rendez-vous
| Non. | UN | Nom | Rendez-vous | |
| Ef1 | 40 | CVC SALE | Relais de ventilateur | |
| Ef2 | 60 | BCM BATT | Unité de commutation avec logique intégrée | |
| Ef3 | 60 | SECTION | Unité de commande de frein électronique | |
| Ef4 | 30 | IGN1 | Interrupteur d’allumage | |
| Eph5 | 20 | PWR WIDW | Interrupteur de verrouillage de porte conducteur pour vitres électriques | |
| Ef6 | 30 40 1) | BONJOUR, FAN COOL | Relais de ventilateur de refroidissement à grande vitesse | |
| Ef7 | 20 40 1) | VENTILATEUR DE REFROIDISSEMENT BAS | Relais basse vitesse du ventilateur de refroidissement | |
| Ef8 | 30 | ST/IG2 | Interrupteur d’allumage, relais de démarreur | |
| Ef9 | 15 | ACTION | De rechange | |
| Ef10 | 10 | ACTION | De rechange | |
| Ef11 | 20 | ACTION | De rechange | |
| Éph12 | 25 | ACTION | De rechange | |
| Éph13 | 30 | ACTION | De rechange | |
| Ef14 | 10 | AVERTISSEMENT ABS | Non utilisé | |
| Éph15 | 20 | S/DAH | Assemblage de trappe | |
| Éph16 | 15 | SECTION | Connecteur de conduite d’alimentation en huile ECM et ABS | |
| Ef17 | 15 | CVC SALE | Phare – gauche droite | |
| Éph18 | 20 | PILOTE PWR WIDW | Fenêtres électriques repliables en toute sécurité | |
| Ef19 | 10 | MIROIR PWR | Interrupteur multifonction | |
| Ef20 | 10 | RT SPST | Phare – droit, feu de position – droit, feu de position arrière – droit | |
| Éph21 | 30 | LCM | LCM | |
| Ef22 | 25 | FUSIBLE IP | Boîte à fusibles du tableau de bord | |
| Ef23 | 20 | FEUX DE STOP | Interrupteur de frein | |
| Ef24 | 10 | RU SPST | Phare gauche, feu de position gauche, feu arrière gauche, éclairage de plaque d’immatriculation | |
| Ef25 | 30 | SIÈGE ÉLECTRIQUE | Interrupteur de siège conducteur électrique | |
| Éph26 | 20 | CARBURANT | Module de pompe à carburant | |
| Ef27 | 15 | ECM | ECM, relais principal du moteur, transmission automatique | |
| Ef28 | 20 | BOBINE D’ALLUMAGE | Essence : Bobines d’allumage 1 ~ 6 Diesel : — | |
| Éph29 | 15 | CORNE | Relais de klaxon | |
| Ef30 | 15 | ENG2 | Essence : injecteurs 1 à 6, capteur de vitesse du véhicule (VSS), électrovanne de purge du filtre à charbon Diesel : ECM, VSS, relais de chauffage PTC-1/2/3 | |
| Ef31 | 20 | ENG3 | ECM | |
| Ef32 | – | – | – | |
| Ef33 | 15 | ENG1 | Essence : solénoïde EGR, alternateur, ECM, solénoïde VIM, capteur d’oxygène, capteur CMP, capteur MAF, solénoïde de ventilation du filtre à charbon Diesel : actionneur de commande de suralimentation, capteur CMP, actionneur d’accélérateur, solénoïde EGR, relais de chauffage de carburant, capteur WIF, contrôleur de bougie de préchauffage | |
| Ef34 | 15 | FRT FOG | Relais de feu antibrouillard avant | |
| Ef35 | 10 | FEUX DE CROISEMENT LT | Phare – gauche | |
| Ef36 | 20 | AMPLI DE PUISSANCE | Amplificateur | |
| Ef37 | 10 | FEUX DE CROISEMENT RT | Phare – droit, interrupteur multifonction | |
| Ef38 | – | – | – | |
| Ef39 | 10 | A/C CMPRSR | Relais de compresseur de climatiseur | |
| Relais | ||||
| R1 | Relais de commande du ventilateur de refroidissement | |||
| R2 | Relais de ventilateur de refroidissement – haute vitesse | |||
| R3 | Relais de pompe à carburant | |||
| R4 | Relais d’embrayage électromagnétique du compresseur A | |||
| R5 | Relais de feu antibrouillard avant | |||
| R6 | Relais de klaxon | |||
| R7 | Relais de ventilateur de refroidissement – basse vitesse | |||
| R8 | Relais de feux de croisement | |||
| R9 | Relais principal | |||
| R10 | Relais de démarreur | |||
| R11 | Relais de feux de stationnement | |||
| R12 | Relais de feux de route | |||
| R13 | Relais de lève-vitre électrique |

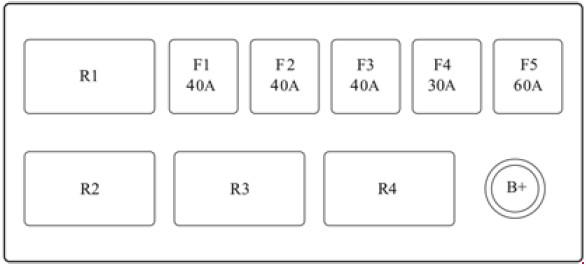

Boîte supplémentaire
La boîte à fusibles supplémentaire dans le compartiment moteur est située à côté du tableau de bord.
Schème
Marquage
| 1 | Chauffage d’appoint PTC 3 |
| 2 | Chauffage d’appoint PTC 2 |
| 3 | PTC 1 Chauffage d’appoint |
| 4 | Relais de chauffage du filtre à carburant |
| F1 | (40A) Chauffage d’appoint |
| F2 | (40A) Chauffage d’appoint |
| F3 | (40A) Chauffage d’appoint |
| F4 | (30A) Réchauffeur de filtre à carburant |
| F5 | (60A) Bougies de préchauffage |

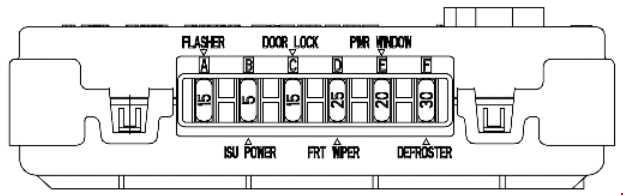

Boîtier de commutation logique
Transcription
| UN | 15 | Changer |
| B | 5 | Alimentation à commutateur logique intégré |
| C | 15 | Verrouillage |
| D | 25 | Essuie-glace avant |
| E | 20 | Lève-vitre électrique |
| F | 30 | Chauffage du verre |
