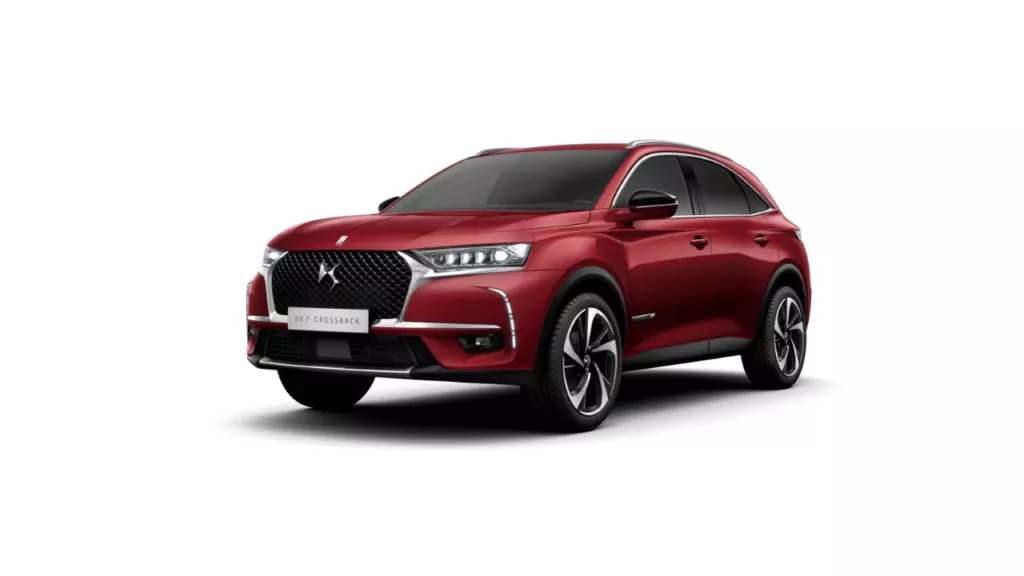

La Citroën DS7 Crossback a été produite de 2017 à 2024. Durant cette période, le modèle a bénéficié d’un restylage. Cet article présente la description des fusibles et relais de la Citroën DS7 Crossback, avec des schémas des boîtes à fusibles, leur emplacement et des exemples de photos. Intéressons-nous notamment au fusible de l’allume-cigare.
La fonction des fusibles dans les blocs, ainsi que leur nombre, peuvent différer de celle présentée et dépendent de l’année de fabrication, du niveau d’équipement électrique et de la région de livraison de votre voiture.
Blocs dans la cabine
Unité principale
Le boîtier à fusibles principal se trouve sur le côté gauche, en bas du tableau de bord.
| N° | Description |
|---|---|
| 1 | Rétroviseur intérieur électrochrome, lunette arrière antibuée, filtre à particules diesel, capteurs de stationnement, direction assistée, système GPL, interrupteur de pédale d’embrayage, réglage des rétroviseurs extérieurs. |
| 3 | module de commande de position de remorque |
| 4 | Avertissement |
| 5 | Lave-glace (avant/arrière) |
| 6 | Lave-glace (avant/arrière) |
| 7 | Prise arrière / USB |
| 8 | Essuie-glace arrière |
| 10 | Verrouillage de porte/verrouillage de porte arrière |
| 11 | Verrouillage de porte/verrouillage de porte arrière |
| 12 | Système Stop & Start / Module de connexion de diagnostic / Système de freinage |
| 13 | Système d’infodivertissement / Système de climatisation |
| 14 | sirène d’alarme |
| 15 | système de climatisation |
| 16 | Sélecteur de vitesse de transmission automatique, contacteur de pédale de frein, système Stop & Start. |
| 17 | Tableau de bord |
| 18 | Alimentation électrique pour remorque |
| 19 | Équipement électrique de la colonne de direction / Commandes au volant |
| 21 | DÉMARRER/ARRÊTER |
| 22 | Caméra / Capteur de pluie / Contrôle automatique de l’éclairage |
| 23 | Rappel de ceinture de sécurité |
| 24 | Boîte de vitesses automatique / Système d’aide au stationnement avancé / Système de vision panoramique |
| 25 | coussin d’air |
| 26 | Contrôle électronique de stabilité |
| 27 | alarmes |
| 28 | Alarme (sirène), récepteur de télécommande supplémentaire pour le chauffage/la ventilation |
| 29 | Système d’infodivertissement |
| 31 | Prise allume-cigare/panneau avant |
| 32 | Prise allume-cigare/panneau avant |
| 34 | Lunette arrière chauffante / Pare-brise chauffant / Chargeur sans fil |
| 35 | module de connecteur de diagnostic/interrupteur d’éclairage |
| 36 | luminaires |
Le fusible numéro 32 est responsable du fonctionnement de l’allume-cigare.
Unité supplémentaire
Un bloc de fusibles supplémentaire peut être installé à côté du bloc principal.
| N° | UN | Marquage |
|---|---|---|
| F1 | 40A | Chauffage/lunette arrière chauffante |
| F2 | 10A | Rétroviseurs extérieurs chauffants |
| F3 | 30A | Vitres électriques avant |
| F4 | 10/15A | Rétroviseurs latéraux rabattables / Réglage des rétroviseurs extérieurs |
| F5 | 30A | Vitres électriques arrière |
| F6 | Prise dans le coffre | |
| F7 | Siège chauffant | |
| F8 | Amplificateur audio | |
| F9 | – | |
| F10 | Toit panoramique | |
| F11 | 20A | Fonction massage des sièges avant |
| F12 | Luc | |
| Relais | ||
| R01 | Relais de chauffage de siège | |
| R02 | Relais de lève-vitre électrique | |
| R03 | Relais de chauffage/dégivrage de lunette arrière | |
| R04 | – | |
| R05 | – | |
| R06 | – | |
| R07 | – | |
Bloc sous le capot
bloc de fusibles et de relais
Dans le compartiment moteur, sous le capot, à gauche, près de la batterie, se trouve le boîtier de fusibles et de relais. Un exemple d’accès est illustré sur le schéma.
| N° | Rendez-vous |
|---|---|
| F1 | Ventilateur de climatiseur |
| F2 | ordinateur du système ABS/ESP |
| F3 | Boîte à fusibles de l’habitacle 3 |
| F4 | ordinateur du système ABS/ESP |
| F5 | Unité de commutation intelligente (clignotant droit, feu de position avant droit, feu stop droit, feu de recul gauche, feu antibrouillard droit). Pare-brise chauffant 20A |
| F6 | Unité de commande de ventilateur de refroidissement à deux vitesses (GMV) 20A Calculateur BVA AxN8 – Calculateur BVA Ax6III (thermique) |
| F7 | unité de commutation intelligente |
| F8 | pompe à carburant de commande du moteur |
| F9 | Pompe de surpression à commande pilote (DW10F), vannes d’entrée et de sortie par électrovanne – Thermostat à commande pilote – Électrovanne de pompe à huile (rinçage EC) – Électrovanne – Débitmètre d’air d’admission – Capteurs d’oxygène (EP6FADTX) Alimentation en eau Électrovanne (EP6FDT) |
| F10 | Calculateur moteur – Électrovanne de régulation du débit de carburant diesel – Électrovanne de régulation de pression du turbocompresseur (DV5R et DW10F) – Thermostat S (DV5R) – Réchauffeur de purge – Électrovannes de commande des soupapes d’admission et d’échappement (EP6FADTX) – Rinçage TS |
| F11 | Ordinateur moteur |
| F12 | Dispositifs – Relais GMV – Istars – DMTC, refroidissement électrique par eau avec turbocompresseur (EB2ADTS et EP6FADTX), unité de service intelligente (EP6FADTX) |
| F13 | unité de commutation intelligente |
| F14 | unité de niveau de charge de la batterie |
| F15 | Feux de jour 10A |
| F16 | Pare-brise chauffant |
| F17 | Diagnostic du relais GMP BFRM – BSI1 – Calculateur moteur – Capteur NOx inférieur (injecteurs DV5R et DW10 (DV5R)) |
| F18 | Phare droit en feux de route |
| F19 | Phare gauche en feux de route |
| F20 | Calculateur moteur | Pompe de suralimentation (pour ER6EDT) – bobines d’allumage (EB2ADTS et EP6FADTX) |
| F21 | Démarreur |
| F22 | Réserver – Taxi |
| F23 | Démarreur / Générateur |
| F24 | Alimentation électrique pour remorque |
| F25 | Boîte à fusibles de l’habitacle 3 |
| F26 | Phares antibrouillard |
| F27 | Unité de commutation intelligente (Phare de croisement droit – Feux de recul droits – Feux de brouillard gauche – Feux de position arrière gauche – Troisième feu stop.) |
| F28 | Alimentation de la pompe à urée et résistance chauffante du tuyau d’urée (UCE ou DV5R) – Capteur de NOx (DW10F) – Calculateur moteur (EP6FADTX) |
| F29 | Essuie-glace |
| F30 | unité de préchauffage |
| F31 | Unité de commutation et de protection |
| F32 | Direction assistée, phare de croisement gauche – Clignotants statiques – Répétiteurs de clignotants latéraux – Clignotants gauches – Feux latéraux avant gauche et arrière droit – Feu stop gauche – Éclairage de plaque d’immatriculation. |
| Relais | |
| R1 | Calculateur de gestion moteur / Diesel Euro 6 (alimentation du module SCR) |
| R2 | Compresseur de climatisation / Dégivreur de pare-brise électrique |
| R3 | Préparation du levain / thermique |
| R4 | Feux antibrouillard / feux de jour |
| R5 | Ventilateur de climatiseur |
| R6 | Démarreur |
| R7 | Essuie-glace avant |
| R8 | Essuie-glace avant |
| R9 | Phares |
Des fusibles principaux de forte capacité peuvent être connectés à la borne positive de la batterie.
