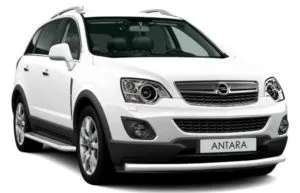

L’Opel Antara, crossover cinq portes, est produite depuis 2006 et distribuée dans le monde entier. Les années de production ont été 2007, 2008, 2009, 2010 et 2011. L’Opel Antara a ensuite bénéficié d’un restylage, et la version mise à jour a été assemblée de 2012 à 2020. Dans cette publication, nous vous présenterons l’emplacement de tous les calculateurs électroniques, et nous décrirons en détail les boîtes à fusibles et les relais de l’Opel Antara à l’aide de schémas et de photographies. Nous mettrons notamment en lumière le fusible de l’allume-cigare.

Toutes les unités de contrôle

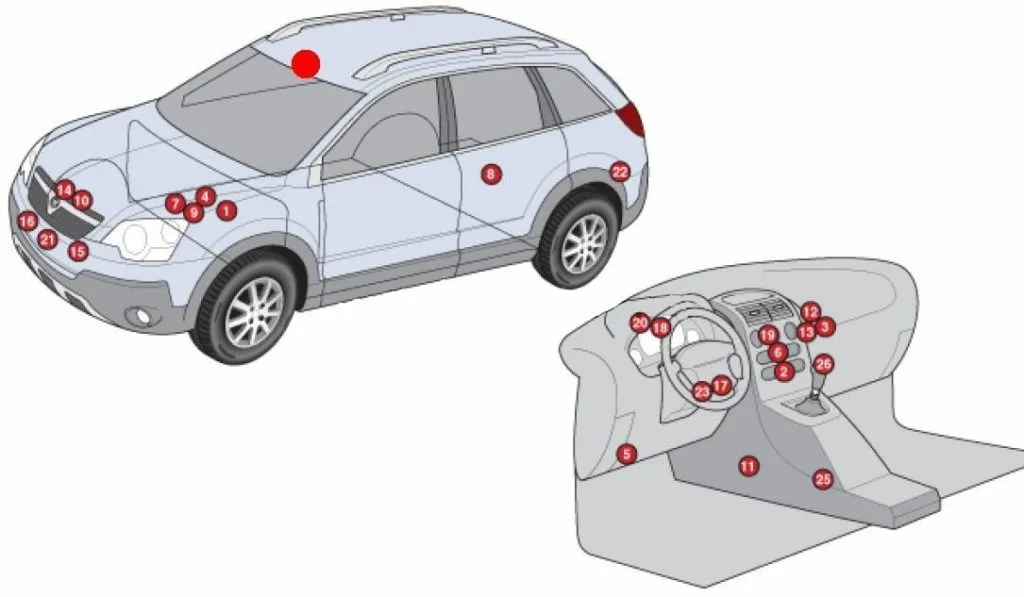

Schéma général de toutes les unités de commande électroniques.

Description

1Unité de commande électronique ABS – Sous la boîte à fusibles/relais dans le compartiment moteur1
2Unité de commande électronique de climatisation – située derrière le panneau de commande du chauffage
3Chauffage supplémentaire – sur le boîtier du ventilateur de chauffage
4Batterie
5Connecteur de liaison de diagnostic (DLC)
6unité de commande d’affichage numérique multifonctionnelle
7Module de commande électronique du moteur (ECM)
8Unité de commande électronique 4×4 – sur l’essieu arrière
9Boîte à fusibles/relais, compartiment moteur 1
10Boîte à fusibles/relais, compartiment moteur 2 – Diesel
11Boîte à fusibles/relais – Tableau de bord
12Relais du moteur de ventilateur de chauffage – Derrière la boîte à gants
13Résistance du moteur du ventilateur de chauffage – Derrière la boîte à gants
14Unité de commande des bougies de préchauffage
15Signal sonore 1
16Signal sonore 2
17unité de commande d’immobilisation électronique
18unité de commande du tableau de bord
19Unité de commande multifonctionnelle 1 – derrière le tableau de bord – fonctions : système d’alarme antivol, bus de données CAM, verrouillage centralisé, régulateur de vitesse avec verrouillage complet, feux de détresse, phares, dégivrage de lunette arrière, dégivrage de pare-brise, antidémarrage, clignotants, éclairage du tableau de bord, éclairage intérieur, capteur de pluie, essuie-glace/lave-glace arrière, feux de position arrière, essuie-glace/lave-glace avant
20Unité de commande multifonctionnelle 2 – derrière le combiné d’instruments – fonctions : système antivol, surveillance de l’état des feux de remorque
21Capteur de température ambiante (régulation automatique de la température) – derrière le pare-chocs
22Unité de commande du système de stationnement – ​​derrière le panneau de garniture du compartiment à bagages
23Unité de commande de direction assistée (direction assistée à rapport variable) – Derrière le tableau de bord
24Unité de commande du toit ouvrant électrique – derrière le panneau de plafond
25Unité de commande électronique SRS – Sous la console centrale
26Module de commande électronique de la transmission (TCM) – derrière le tableau de bord

La fonction des fusibles et relais peut différer de celle indiquée et dépend de l’année de fabrication, du pays de livraison et du niveau d’équipement de votre Opel Antara. Veuillez vérifier leur fonction à l’aide du schéma figurant au dos du cache de protection.

Boîte à fusibles et relais dans l’habitacle

Il est situé du côté gauche, au niveau des pieds du passager, et est recouvert d’une housse de protection.

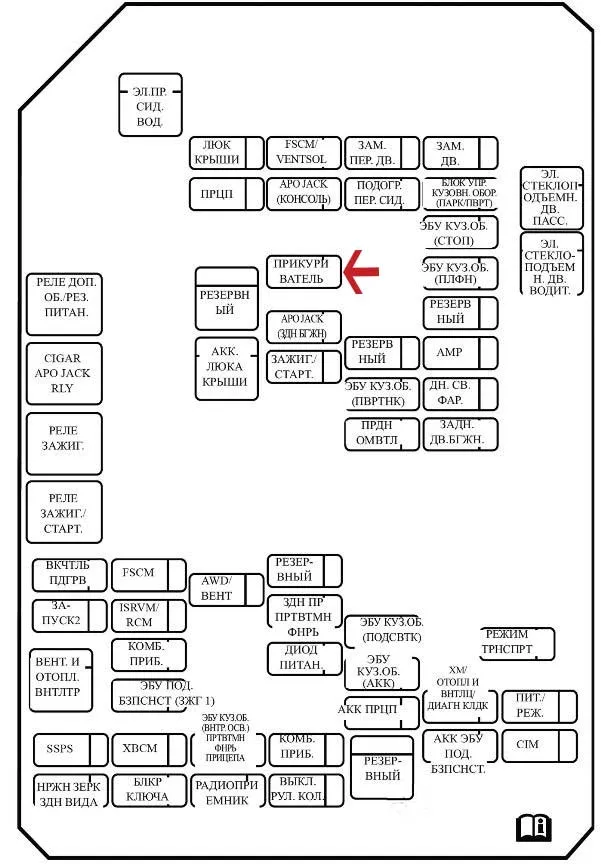

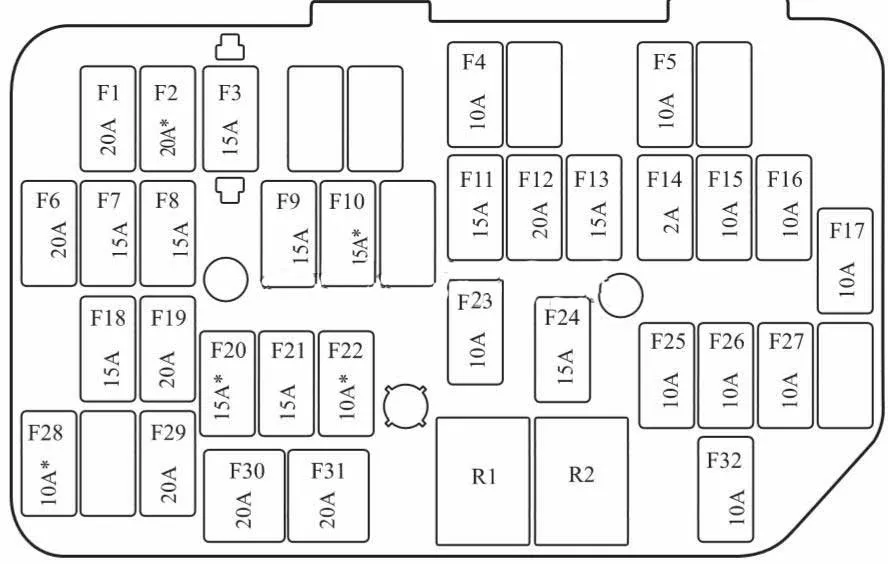

Option 1

F1AP01 / Prise supplémentaire
F2Sièges avant chauffants
F3Système audio
F4Climatiseur
F5unité de commande des composants électroniques de carrosserie
F6Serrure de porte
F7Indicateur de direction côté droit
F8Indicateur de direction côté gauche
F9Arrêt
F10lave-phares
F11Climatiseur
F12unité de commande des composants électroniques de carrosserie
F13unité de commande des composants électroniques de carrosserie
F14Allumage : S/W
F15Feu antibrouillard arrière
F16Airbag
F17Laveuse avant
F18Serrure de porte d’entrée
F19Prise supplémentaire
F20unité de commande de transmission
F21Moteur
F22Feux de croisement
F23lève-vitre
F24Rétroviseur extérieur chauffant
F25Tableau de bord
F26Allumage 1
F27COUSSIN AIRBAG
F28Miroir pliant*
F29fusible d’allume-cigare
F30Vitre électrique côté passager
F31Vitre électrique côté conducteur
F32Montre
R1Composant de relais de climatiseur/prise électrique auxiliaire non amovible
R2Allumage : MARCHE/DÉMARRAGE

Le fonctionnement de l’allume-cigare est contrôlé par le fusible numéro 29 pour 20A et les prises supplémentaires 1 et 19.

Option 2

Photo – exemple

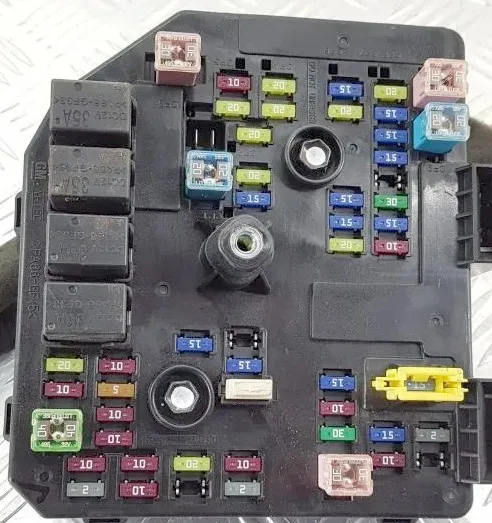

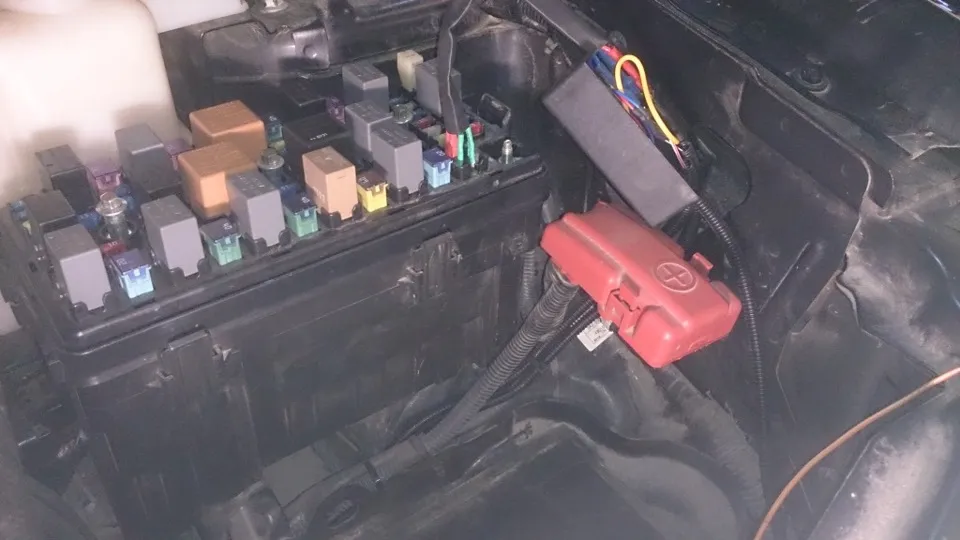

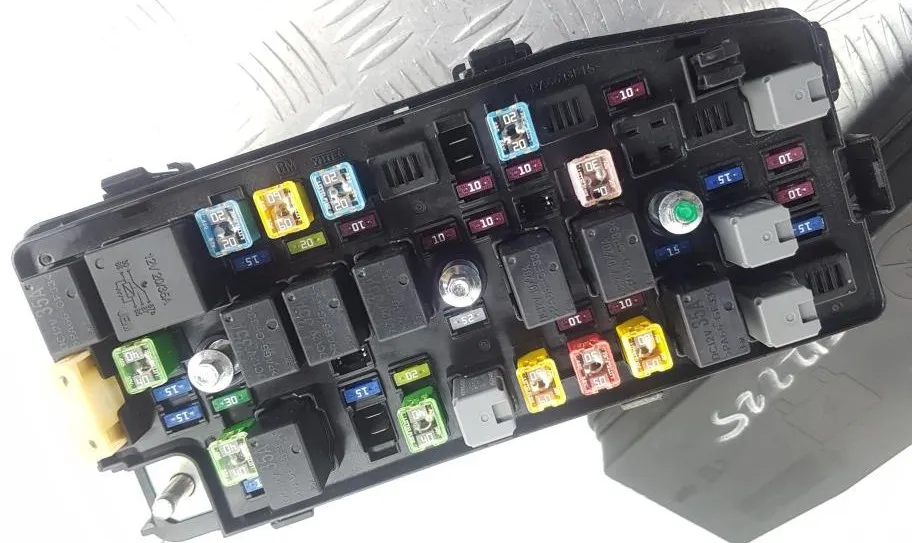

Boîtes à fusibles et à relais sous le capot

L’unité principale est située à côté du réservoir de liquide lave-glace et est recouverte d’un couvercle en plastique.

Option 1

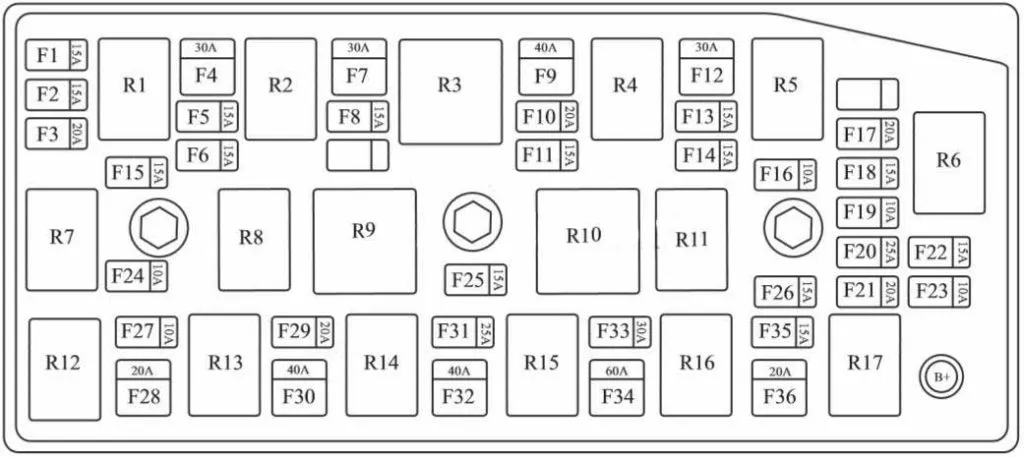

Schème

F1Gestion du moteur
F2Gestion du moteur
F3unité de commande électronique
F4Ventilateur principal
F5Carburant
F6Transmission intégrale*
F7Relais auxiliaire
F8Arrêt
F9Climatisation/Allumage 1
F10Luc*
F11Système antivol
F12Système de nettoyage de vitres embuées
F13Phare de croisement gauche
F14Phare de croisement droit
F15Moteur 3
F16Feux de stationnement gauche
F17lave-phares
F18Médecine traditionnelle chinoise
F19Feux de stationnement à droite
F20De rechange
F21De rechange
F22De rechange
F23De rechange
F24Composant de climatiseur
F25Signal sonore
F26Feux antibrouillard avant
F27Basique
F28Démarreur
F29ABS
F30ABS
F31Essuie-glace
F32Lancement
F33Siège électrique
F34Batterie
F35phares à faisceau de route
F36Essuie-glace arrière
R1Relais de ventilateur auxiliaire
R2Relais du système d’alimentation
R3relais de vitesse d’essuie-glace
R4Relais pour le système de dégivreur de vitres
R5Relais supérieur/inférieur
R6relais lave-phares
R7Relais principal
R8Relais du ventilateur principal
R9Relais de commande du ventilateur
R10Relais de ventilateur
R11Relais de feux de stationnement
R12Relais de démarreur
R13Relais de climatiseur
R14Relais de klaxon
R15Relais d’essuie-glace
R16Relais de phares antibrouillard
R17relais de phares à faisceau longue portée

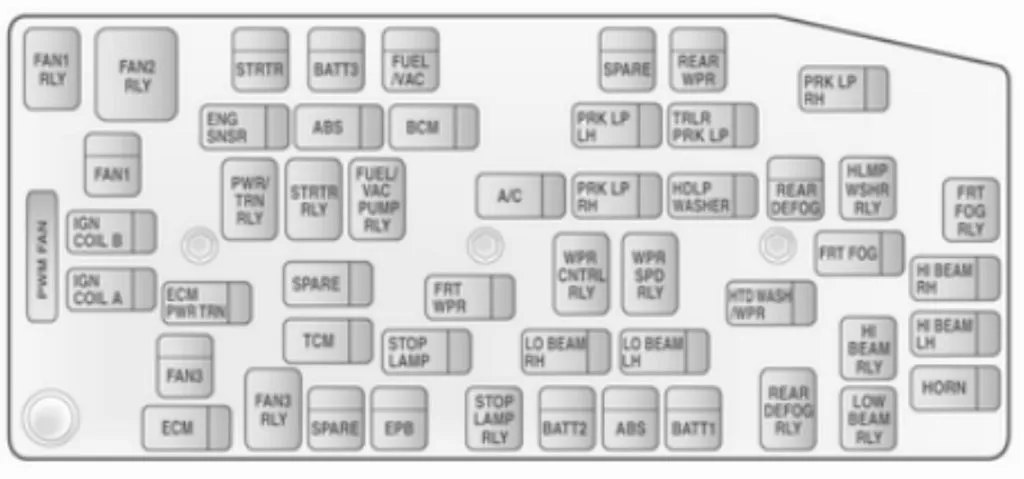

Option 2


ABSSystème de freinage antiblocage
ClimatisationSystème de climatisation, climatisation
BATT1boîte à fusibles du tableau de bord
BATT2boîte à fusibles du tableau de bord
BATT3boîte à fusibles du tableau de bord
BCMunité de commande électronique de la carrosserie
ECMContrôleur ECU
ECM PWR TRNECM, moteur et transmission
ENG SNSRCapteurs du système de gestion du moteur
EPBFrein de stationnement électrique
FAN1Souffleur de refroidissement
VENTILATEUR3Souffleur de refroidissement
FROID AVANTFeux antibrouillard avant
FRT WPREssuie-glace avant
CARBURANT/VACPompe à carburant, pompe à vide
Laveuse HDLPlave-phares
HI BEAM LHPhare de route (phare gauche)
FEUX DE ROUTE RHPhare de route (phare droit)
CORNESignal sonore
Lavage à chaud/MondeChauffage du liquide lave-glace, rétroviseurs extérieurs chauffants
BOBINE D’ALLUMAGE ABobine d’allumage
Bobine d’allumage BBobine d’allumage
FAISCEAU LO LHFeu de croisement (phare gauche)
LO BEAM RHFeu de croisement (phare droit)
PRK LP LHFeu de stationnement (phare gauche)
PRK LP RHFeu de stationnement (phare droit)
Ventilateur PWMSignal PWM de commande du ventilateur
DÉGIVRAGE ARRIÈREdégivrage de la lunette arrière
ARME ARRIÈREEssuie-glace arrière
DE RECHANGE–
FEU STOPFeux de freinage
STRTRDémarreur
Médecine traditionnelle chinoiseunité de commande de transmission
TRLR PRL LPFeux de stationnement pour remorque

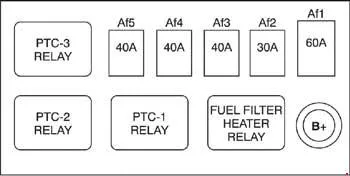

Bloc supplémentaire

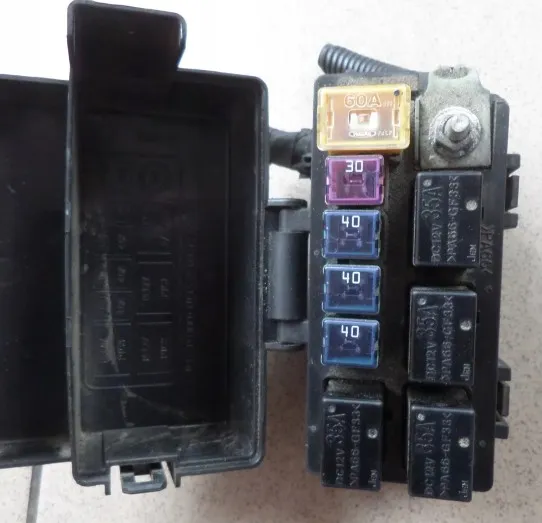

Uniquement pour les modèles diesel. Il est situé au centre du compartiment moteur.

AF1Contrôleur de bougies de préchauffage 60A
AF2Relais de chauffage de filtre à carburant 30 A
AF3Relais 40A PTC-1
AF4Relais 40A PTC-2
AF5Relais 40A PTC-3
