Le mini crossover Opel Mokka, également connu sous le nom de Buick Encore, a été lancé en 2012. Sa production s’est poursuivie de 2013 à 2020, période durant laquelle il a bénéficié d’un restylage. Cet article présente, à l’aide de schémas et de photos, l’emplacement et la description des boîtes à fusibles et des relais de l’Opel Mokka. Nous nous intéresserons plus particulièrement au fusible de l’allume-cigare.

La fonction des fusibles et relais dans les blocs peut différer de celle indiquée et dépend de l’année de fabrication et du pays de livraison. Vérifiez leur fonction à l’aide de la description figurant au dos du couvercle de protection et, en cas de difficulté, contactez votre revendeur le plus proche.

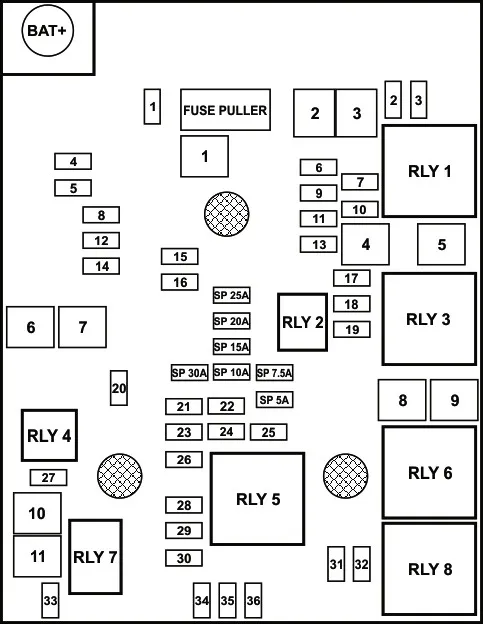

Bloc sous le capot

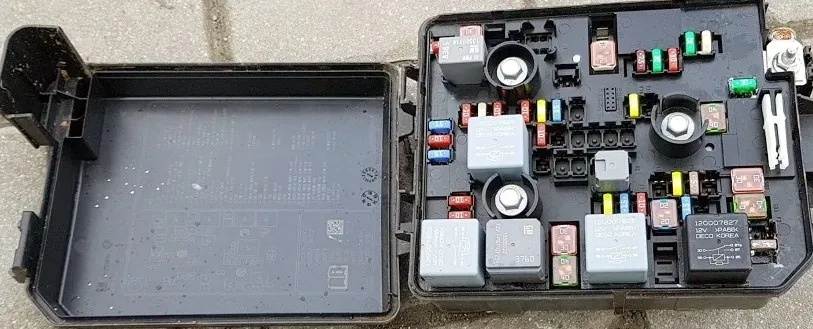

Il est situé à côté de la batterie, sous le couvercle de protection.

Description

1Toit ouvrant
2Interrupteur de rétroviseur extérieur
3Électrovanne de purge
4Réserve
5unité de commande de frein à vanne électronique
62013-2015 : non utilisé
2016 : Capteur de batterie intelligent
7Réserve
8Batterie du module de commande de transmission
92013-2015 : Commande de tension réglable BCM
2016 : non utilisé
10Module de commande du système d’alimentation en carburant R/C/Réglage des phares
11Essuie-glace arrière
12dégivrage de la lunette arrière
13Réserve
14Rétroviseurs extérieurs chauffants
15batterie de l’unité de commande du système d’alimentation
16Module de siège chauffant / module de mémoire
17Module de commande de transmission R/C
18Module de commande moteur radiocommandé
19Pompe à carburant
20Réserve
21Relais de ventilateur (boîte à fusibles auxiliaire)
22Réserve
23Bobine d’allumage / Injecteur
24Pompe de lave-linge
25Réserve
26Électrovanne de purge du canister / Électrovanne de vanne d’eau / Capteurs d’oxygène – Avant et après / Électrovanne turbo (1,4 L) / Électrovanne turbo (1,4 L)
272013-2015 : non utilisé
2016 : pompe de chauffage auxiliaire
282013-2015 : non utilisé
2016 : Module de commande du moteur, boîtier d’alimentation d’allumage 1
29Module de commande du moteur, transmission, allumage 2
30Capteur de débit d’air massique
31Phare gauche
32Phare droit
33Batterie du module de commande du moteur
34Signal
35Embrayage du compresseur de climatisation
36Feux antibrouillard avant
Fusibles de type J
1unité de commande de frein à pompe électronique
2Essuyez la face avant
3moteur de ventilateur
4IEC RC
5Non utilisé
6Non utilisé
72013-2015 : non utilisé
2016 : Solénoïde de démarreur (transmission automatique), non utilisé (transmission manuelle)
8Ventilateur de refroidissement Faible/Moyen
9Ventilateur haut
10EVP
112013-2015 : Solénoïde de démarreur
2016 : Solénoïde de démarreur à pignon (transmission automatique), solénoïde de démarreur (transmission manuelle)

Relais

  1. Réserve
  2. Relais de pompe à carburant
  3. relais de ventilateur du système de refroidissement
  4. Relais de démarreur
  5. Relais de transmission de puissance
  6. relais de ventilateur du système de refroidissement
  7. Relais de démarreur
  8. relais de ventilateur du système de refroidissement

Le couvercle de la batterie peut contenir un bloc supplémentaire sous la forme de fusibles haute puissance.

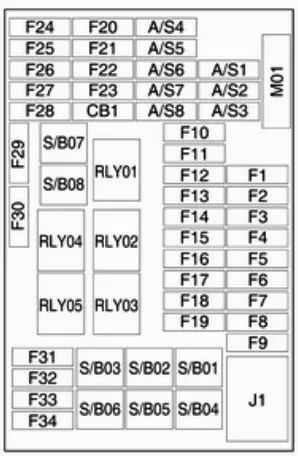

Blocage dans la cabine

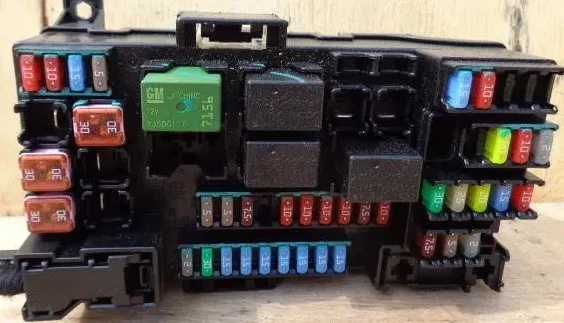

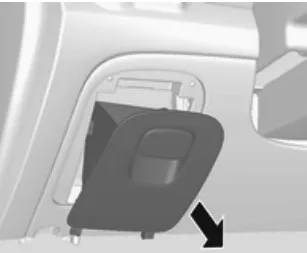

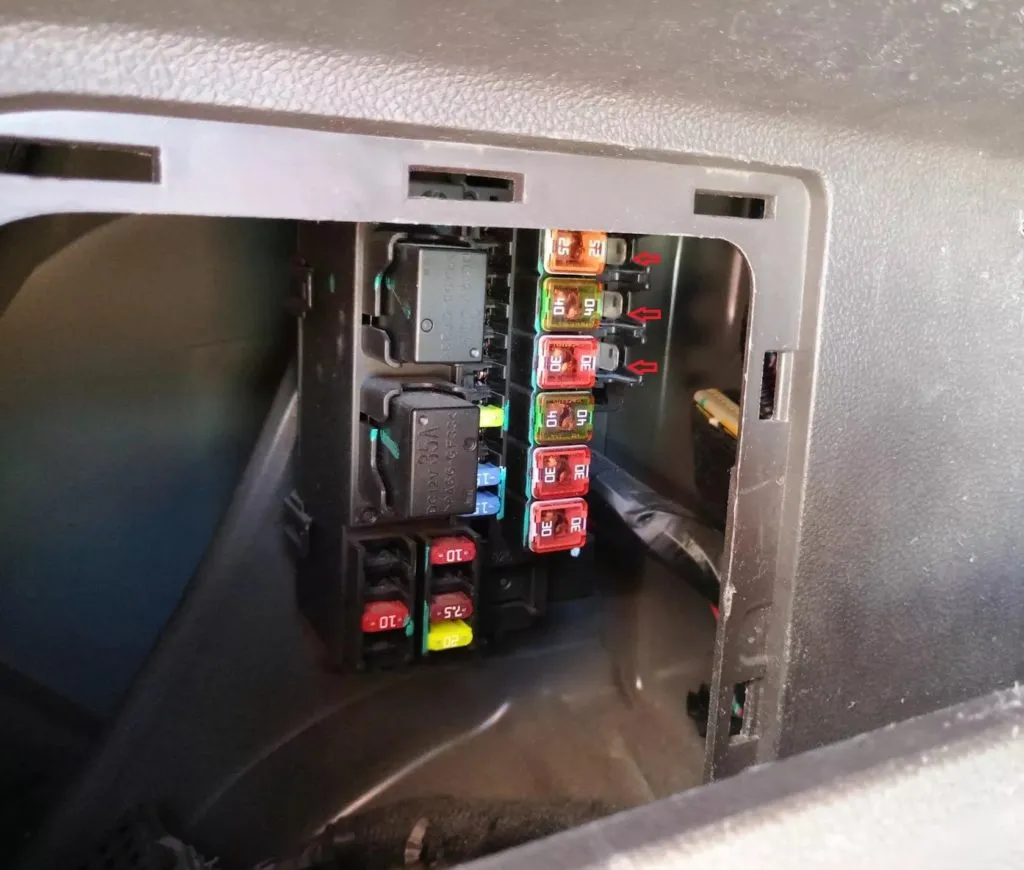

Le boîtier de commande se trouve sous le tableau de bord, côté conducteur. Pour accéder aux fusibles, il faut retirer le cache.

F1Unité de commande de carrosserie 1
F2Unité de commande de carrosserie 2
F3Unité de commande de carrosserie 3
F4Unité de commande de carrosserie 4
F5Unité de commande de carrosserie 5
F6Unité de commande de carrosserie 6
F7Unité de commande de carrosserie 7
F8Unité de commande de carrosserie 8
F9Interrupteur d’allumage
F10module de diagnostic de protection
F11Port de données, serrures de porte
F12Chauffage, ventilation et climatisation MDL / ICS
F13portes arrière
F14Système d’assistance au stationnement
F15Avertissement de sortie de voie, rétroviseur intérieur
F16Module d’éclairage avant adaptatif
F17Vitre électrique, côté conducteur
F18Capteur de pluie
F19unité de commande des équipements de carrosserie
F20Éclairage des commandes au volant
F21unité de commande de boîte de vitesses
F22Allume-cigare / prises
F23Réserve
F24Réserve
F25Réserve
F26Affichage de détection automatique des passagers
F27Tableau de bord
F28Interrupteur de phares / AFL / Convertisseur CC
F29Réserve
F30Réserve
depuis 2016 : Batterie du module de commande de transmission
F31Batterie IPC, tableau de bord
F32Prise radio/téléphone/auxiliaire
F33Système d’affichage et d’infodivertissement
F34OnStar / UHP / DAB
M01PTC
S/B01Réserve
S/B02Réserve
S/B03moteur de lève-vitre avant
S/B04moteur de lève-vitre arrière
S/B05Relais en mode logistique
S/B06Réserve
S/B07Réserve
S/B08Réserve
CB1Réserve
Relais
RLY01Relais de dispositifs supplémentaires
RLY02Portes
RLY03De rechange
RLY04De rechange
RLY05Mode logistique

Le fusible numéro 22 de 20A est responsable de l’allume-cigare et des prises USB.

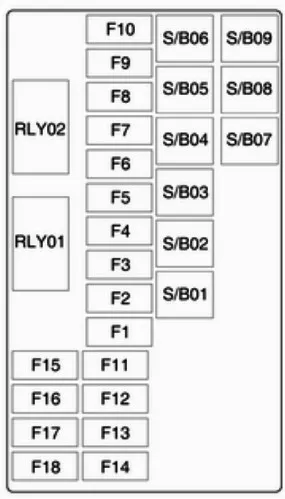

Bloc dans le coffre

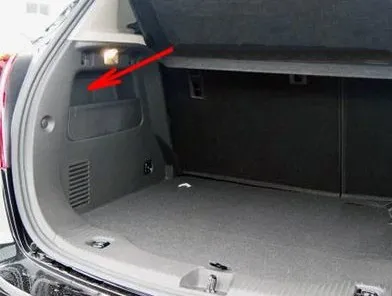

Il se trouve sur le côté gauche du compartiment à bagages, derrière le cache de protection.

1Soutien lombaire du siège conducteur
2Support lombaire pour siège passager
3Amplificateur
4Connecteur de faisceau de câblage de remorque
5Système de transmission intégrale permanente
6Indication
7Réserve
8Bande-annonce
9Réserve
10Réserve
11Bande-annonce
12Système de navigation
13Volant chauffant
14Connecteur de faisceau de câblage de remorque
15Volant
16Capteur d’eau dans le carburant
17Miroir intérieur
18Réserve
S/B01Module de réglage/mémoire du siège conducteur électrique
S/B02Réglage électrique du siège passager
S/B03Module de remorque
S/B04Convertisseur de tension
S/B05Batterie
S/B06lave-phares
S/B07Réserve
S/B08Réserve
S/B09Réserve
RLY01Relais d’allumage
RLY02Relais de démarrage
