Le crossover Equinox de troisième génération a été lancé en 2016. Ce nouveau modèle est passé du milieu de gamme à la catégorie compacte. Il repose sur la plateforme GM D2XX, qui sous-tend la Chevrolet Cruze et l’Opel Astra. Sur les marchés internationaux, il a remplacé le modèle Captiva. Dans cet article, nous examinerons en détail les schémas de fusibles du Chevrolet Equinox de troisième génération (2016, 2017, 2018, 2019, 2020, 2021 et 2022).
Vous trouverez ici l’emplacement et les photos des blocs de montage. Nous indiquerons séparément le fusible de l’allume-cigare.
Dans le coffre

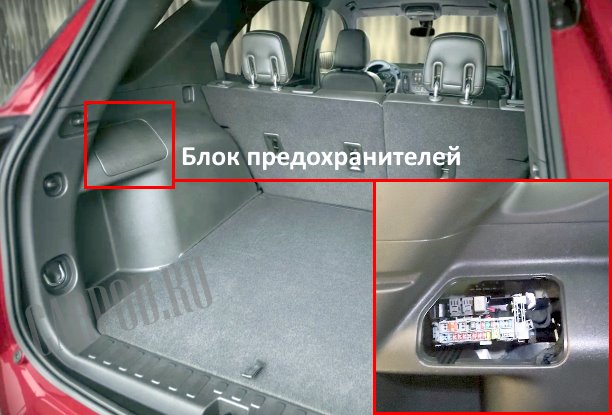

Il est situé sur le côté gauche du coffre à bagages derrière le couvercle de protection.
| Non. | Description |
| k1 | Feu stop droit/clignotant de remorque |
| k2 | feu stop gauche/clignotant de remorque |
| k3 | feux de recul de remorque |
| k4 | feux de stationnement |
| k5 | module de chauffage du carburant des gaz d’échappement (diesel uniquement). |
| f1 | module de chauffage du carburant des gaz d’échappement (diesel uniquement) |
| f2 | hayon arrière |
| f3 | alimentation auxiliaire de remorque |
| f4 | Réglage électrique du siège passager |
| f5 | module de mémoire des réglages du siège |
| f6 | évent de toit |
| f7 | Système d’avertissement d’obstacle dans l’angle mort latéral |
| f8 | feux de recul de remorque |
| f9 | siège arrière chauffant 1 |
| f10 | feux de stationnement |
| f11 | siège arrière chauffant 2 |
| f12 | vide |
| f13 | feu de stationnement de remorque |
| f14 | Feu stop droit/clignotant de remorque |
| f15 | feu de stationnement gauche |
| f16 | feu de stationnement droit |
| f17 | module de traitement vidéo |
| f18 | feu stop gauche/clignotant de remorque |
| f19 | système de traction intégrale permanent |
| f20 | soutien lombaire |
| f21 | prise de courant auxiliaire arrière |
| f22 | module de propulsion arrière |
Au salon

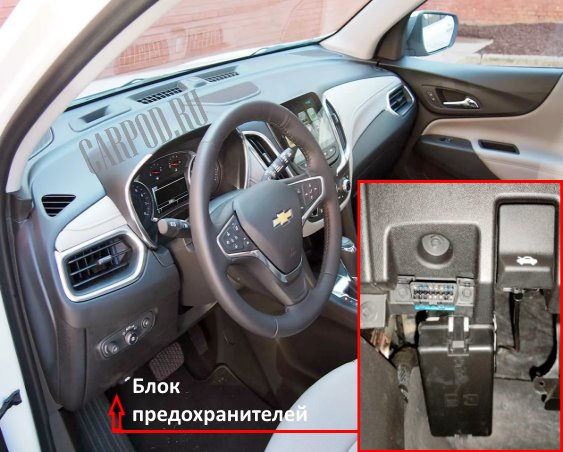

Situé en bas du tableau de bord, à gauche, près de la poignée d’ouverture du capot.

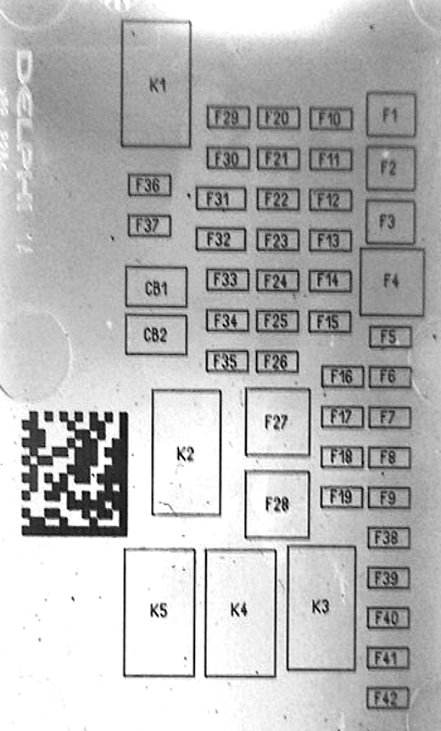

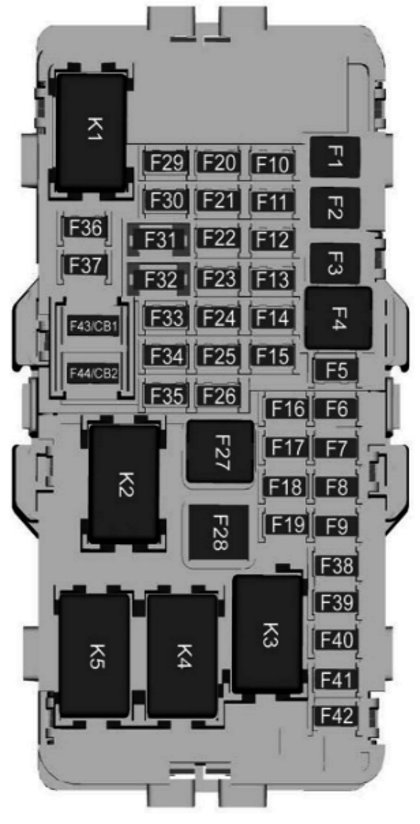

| Non. | Description |
| f1 | onduleur |
| f2 | fenêtres avant |
| f3 | frein de remorque |
| f4 f33 | ventilateur CVC |
| f22 | unité de contrôle des équipements de carrosserie |
| f18 | |
| f32 | |
| f20 | |
| f5 | |
| f8 | |
| f21 | |
| f6 | CGM |
| f9 | amplificateur |
| f14 | changement de vitesse électronique |
| f15 | unité de commande de boîte de vitesses |
| f16 | Sièges avant chauffants |
| f17 | connecteur de canal de données gauche |
| f19 | rétroviseur extérieur |
| f23 | Verrouillage électromécanique de la colonne de direction |
| f24 | Capteur et module de diagnostic |
| f25 | capteur d’occupation du siège |
| f27 | réglage électrique du siège |
| f28 | vitres arrière |
| f30 | Interrupteur de chauffage des sièges avant |
| f31 | commandes au volant |
| f34 | Système d’entrée/démarrage passif |
| f35 | Loquet de hayon |
| f36 | module de charge sans fil, accessoire USB |
| f37 | fusible allume-cigare Chevrolet Equinox 3 |
| f38 | Sur le système stellaire |
| f39 | Port USB sur le tableau de bord |
| f40 | Module de caméra de hayon |
| f41 | système d’aide au stationnement |
| f42 | radio |
| k1 | soupape |
| k2 | retard dans la mise hors tension d’équipements supplémentaires |
| k3 | hayon arrière |
| k5 | logistique |
| cb2 | prise de courant supplémentaire sur la console |
Dans le compartiment moteur

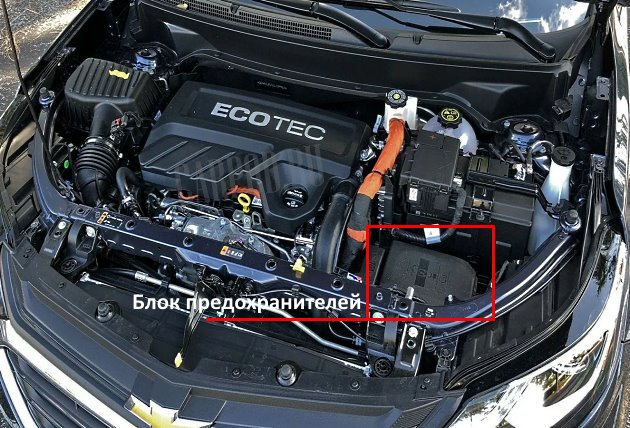

Il est situé sur le côté gauche derrière le capot de protection.

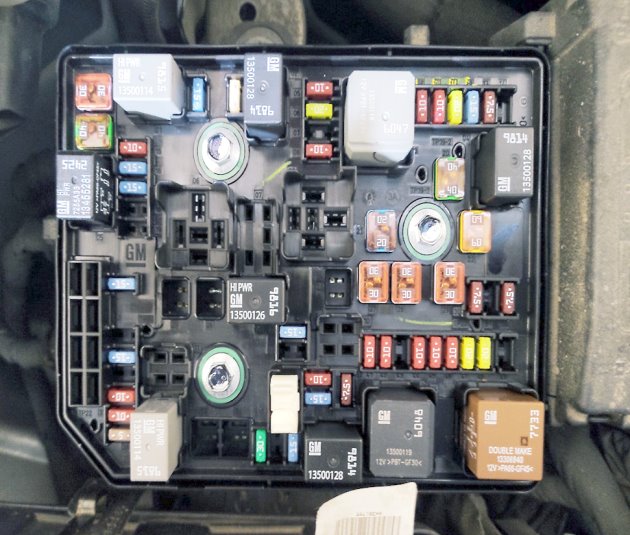

Exemple d’accès.

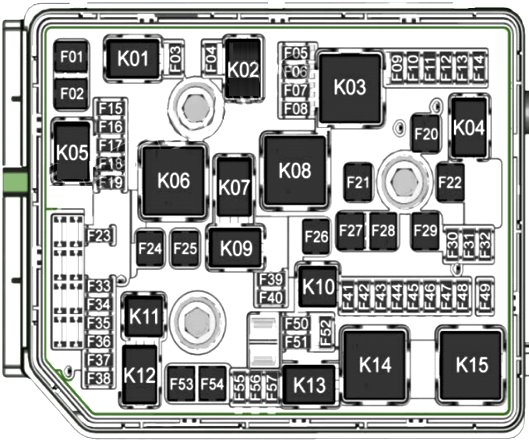

| Non. | But |
| f1 | démarreur 1 |
| f2 | démarreur 2 |
| f3 | Sonde lambda 1 |
| f15 | Sonde lambda 2 |
| f4 f8 f14 | unité de contrôle du moteur |
| f5 | Capteur de système de carburant flexible |
| f6 | unité de commande de boîte de vitesses |
| f9 | embrayage du compresseur de climatisation |
| f11 | électrovanne pour la ventilation de l’adsorbeur |
| f11 | système de carburant |
| f12 | sièges avant chauffants |
| f13 | pompe de circulation de fluide après l’arrêt du moteur |
| f16 | bobine d’allumage |
| f18 | module de réduction catalytique sélective (pour diesel) |
| f19 | Capteur de NOx et de suie (pour diesel) |
| f20 | Convertisseur DC-DC 2 |
| f21 | changement de vitesse |
| f22 | pompe ABS |
| f23 | Pompe de lave-glace avant/arrière |
| f25 | réchauffeur de carburant (pour diesel) |
| f27 | soupapes ABS |
| f28 | Remorque LD |
| f29 | dégivreur de lunette arrière |
| f30 | chauffage de rétroviseur |
| f32 | diverses fonctions |
| f34 | signal sonore |
| f36 | Feu de route droit |
| f37 | feu de route gauche |
| f38 | Réglage automatique des phares |
| f39 | feux de brouillard |
| f41 | Unité de contrôle de la gamme de boîtes de vitesses |
| f42 | phare électrique |
| f44 | rétroviseur intérieur |
| f45 | Ventilation du siège passager |
| f46 | ventilation du siège conducteur |
| f47 | ensemble de verrouillage de colonne de direction |
| f48 | nettoyant pour lunette arrière |
| f50 | volant chauffant |
| f51 | feu de jour droit |
| f57 | feu de jour gauche |
| f52 | module de commande moteur/boîte de vitesses |
| f55 | Commande d’essuie-glace avant |
| k1 | électrovanne de démarrage |
| k2 | contrôle de la climatisation |
| k3 | unité de contrôle du moteur |
| k4 | Commande d’essuie-glace avant |
| k5 | équipement de démarrage |
| k6 | réchauffeur de carburant (pour diesel) |
| k9 | vitesse des essuie-glaces avant |
| k12 | feux de route |
| k13 | phares/feux de jour |
| k14 | allumage mis, démarrage |
| k15 | dégivreur de lunette arrière |
| k16* | signal sonore |
| k17* | système de réduction catalytique sélective |
| k18* | feux de brouillard |
| k19* | pompe à liquide de refroidissement |
| k21* | pompe de lave-glace arrière |
| k22* | Pompe de lave-glace avant |
| k23* | commande d’essuie-glace arrière |
| * — modules relais sans entretien | |
