La Citroën C2 est une voiture particulière à moteur avant, entrée en production en 2003. Sa production s’est poursuivie de 2004 à 2010. Durant cette période, elle a bénéficié d’un restylage. Nous vous présentons l’emplacement des boîtes à fusibles et des relais de la Citroën C2, accompagné d’une description détaillée des schémas, ainsi que le manuel d’utilisation.

La Citroën C2 possède deux boîtes à fusibles principales, l’une située sous le tableau de bord et l’autre sous le capot, dans le compartiment moteur.

Boîte à fusibles sous le capot

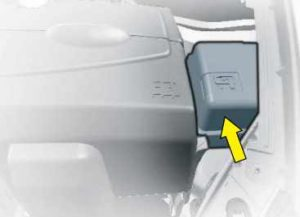

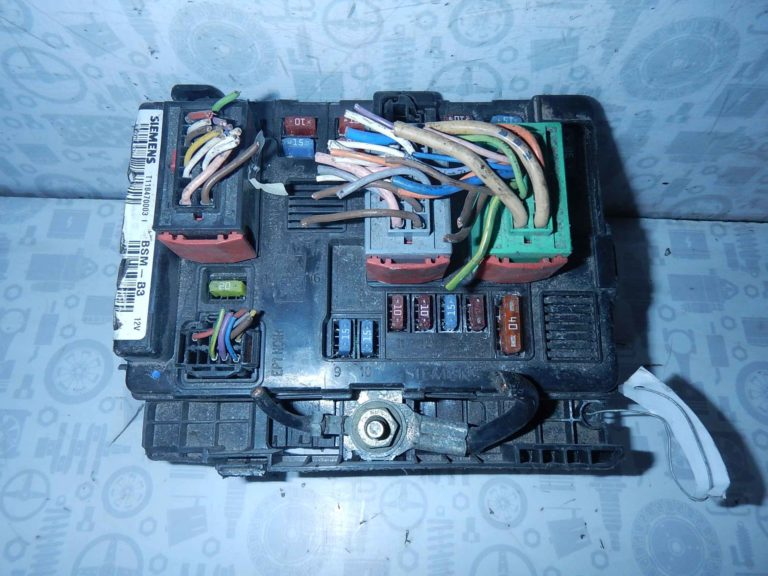

Il se trouve juste à côté de l’aile droite. Pour y accéder, retirez le cache de la batterie et ouvrez le couvercle de la boîte à fusibles.

Description

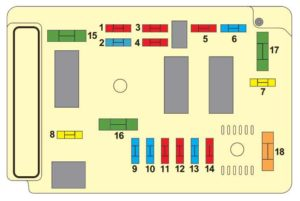

  1. 10A – Unité de préchauffage du moteur diesel * Capteur d’eau dans le carburant diesel *
    Capteur de vitesse * Feux de recul * Calculateur (boîte de vitesses automatique)
  2. 15A – Pompe à carburant
  3. 10A – Unités de commande électroniques (ECU) (système ABS, système ESP)
  4. 10A – Calculateur (système d’injection de carburant, systèmes de direction assistée) * Capteurs (
    niveau de liquide de refroidissement du moteur diesel, systèmes de régulateur de vitesse, feux de freinage, embrayage)
  5. Non utilisé
  6. 15A – Feux antibrouillard
  7. 20A – Nettoyant pour phares
  8. 20A – Relais du système de commande du moteur * Calculateur du système d’injection de carburant
  9. 15A – Phare de croisement gauche
  10. 15A – Phare de croisement droit
  11. 10A – Phare de route gauche
  12. 10A – Phare de route droit
  13. 15A – Signal d’avertissement sonore
  14. 10A – Nettoyeurs muraux
  15. 15A – Dispositifs du système de commande du moteur (bobine d’allumage, électrovanne, sonde lambda, système d’injection) * Carter de carburant * Réchauffeur de gazole
  16. 30A – Pompe à air
  17. 30A – Essuie-glace
  18. 40A – Ventilateur électrique

Après avoir remplacé le fusible, n’oubliez pas de bien refermer le couvercle de l’appareil.

Fusibles dans l’habitacle de la Citroën C2

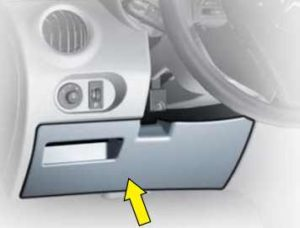

Ce boîtier se trouve sous le tableau de bord, à gauche. Pour y accéder, retirez le couvercle en le tirant vers vous, dévissez les vis d’un quart de tour et retirez le boîtier de sécurité.

Transcription

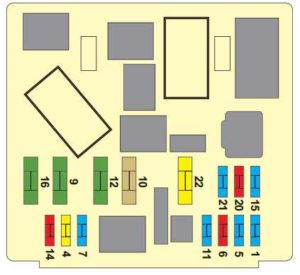

  • Circuit d’alimentation du connecteur de diagnostic 1 – 15 A * Attelage de remorque
  • 4 – 20A Commutateur de colonne de direction 7 Horloge 7 Affichage 7 Système de navigation * Alarme antivol électronique * Autoradio
  • Sirène d’alarme antivol 5-15A
  • Connecteur de diagnostic 6-10 A * Capteur de position angulaire du volant moteur
  • Capteur de pluie 7-15 A * Capteur de luminosité * Alarme antivol électronique
  • 10 – 40A Lunette arrière chauffante électrique * Rétroviseurs extérieurs chauffants électriques
  • Essuie-glace arrière 11 – 15A
  • Circuit d’alimentation du toit ouvrant coulissant électrique 12-30 A * Vitres électriques des portes avant
  • 14 – 10A Commandes au volant * Calculateur électronique d’airbag (ECU) 7 Boîte à fusibles du compartiment moteur
  • 15 – 15A Combiné d’instruments – Affichage – Système de navigation * Climatisation * Capteurs de stationnement * Autoradio
  • 16 – 30A Verrouillage centralisé ? Système de superverrouillage
  • Feu stop arrière droit 20 – 10A
  • 21 – 15A Feu stop arrière gauche * Feu stop supplémentaire
  • Prise électrique 22-20 A 12 V * Allume-cigare * Éclairage intérieur * Réglage et montage

Le fusible numéro 22 de 20A est responsable de l’allume-cigare.
