Le Citroën Berlingo est un véhicule utilitaire léger produit en différentes versions et niveaux de finition depuis 1996. La première génération a été commercialisée de 1997 à 2007. Après une refonte complète, la deuxième génération a été produite de 2008 à 2019 et se poursuit encore aujourd’hui. Nous présentons ici des informations sur l’ensemble des fusibles et des blocs de relais du Citroën Berlingo, pour les première et deuxième générations, ainsi qu’une description détaillée des circuits.

Les principaux blocs de fusibles électriques pour les deux générations sont :

  • à gauche, sous le tableau de bord (sous le cache)
  • dans le compartiment moteur (près de la batterie, sous le cache de protection).

1ère génération

Bloc sous le capot

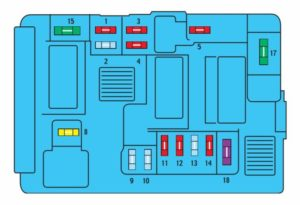

Photo de bloc

Tableau avec description

F1Feu de recul 10A, unité de préchauffage, contacteur de débrayage
F2Pompe à carburant 15A
F3Unité de commande électronique ABS 10A (ECU)
F4calculateur moteur 10A
F510A de secours
F6Feux antibrouillard avant 15A
F720A Faraomivach
F820A calculateur moteur, relais de ventilateur électrique
F915A Feu de croisement gauche
F10Lampe de croisement droite 15A
F1110A Feu de route gauche
F12Ampoule de feu de route droit 10A
F13Signal sonore de 15 A
F1410A Lave-glace
F15Capteurs moteur 30A
F16Pompe à air 30A
F17Essuie-glace 30A
F18Ventilateur électrique 40A du système de climatisation

Bloc de cabines

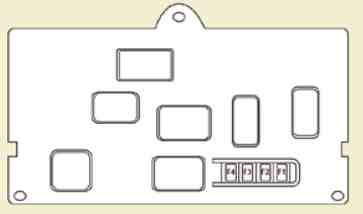

Schème

Tableau avec décodage

F1Essuie-glace arrière 15A (porte ouverte), prise 12 V (Modutop)
F420A Tableau de bord autoradio, affichage, COM2000
F5Sirène d’alarme de sécurité 15A
F6Connecteur de diagnostic 10A Citroën Berlingo
F7Alarme de sécurité 15A
F9Système de chauffage de siège 30A, ventilateur électrique Modutop
F10Élément chauffant électrique pour lunette arrière 40A, rétroviseurs extérieurs chauffants électriquement
F11Essuie-glace arrière 15A
F12Toit ouvrant électrique 30A, vitres électriques Citroën Berlingo
F14Réseau VAN COM2000 10A
F15Réseau VAN 15A du tableau de bord, de l’autoradio et de l’affichage
F16Serrures de porte électriques 30A
F20Feu stop arrière droit 10A
F21Feu stop arrière gauche 15A
F22Fusible allume-cigare 20A pour Citroën Berlingo, prise 12V, rétroviseurs extérieurs à réglage électrique, éclairage intérieur, éclairage directionnel pour la lecture de cartes et de documents

Les fusibles n° 1 et 22 sont responsables de l’allume-cigare.

2e génération

Blocs sous le capot

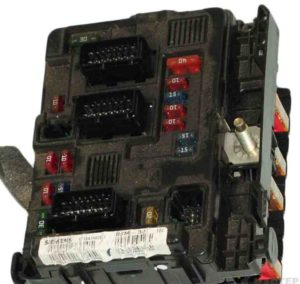

Unité principale avec fusibles et relais

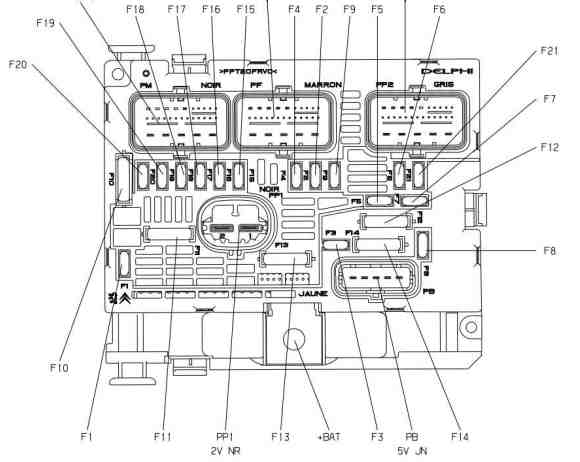

Schéma général

Description

Fusibles

  • Calculateur de commande moteur F1 20A – alimentation électrique du groupe de ventilateurs électriques à deux vitesses
  • Alarme sonore F2 15A
  • Lave-glaces avant et arrière F3 10A
  • Lave-phares F4 20A
  • Système de chauffage du carburant F5 15A + batterie DV6 – pompe à carburant TU5JP4
  • F6 10A + après contact avec l’ordinateur et le double relais des systèmes ABS/ESP – capteur d’angle de braquage – gyroscope accéléromètre du système de contrôle de stabilité – mécanisme de pompe électrique de direction assistée
  • Capteur de contact de frein F7 10A – interrupteur de fin de course de la pédale d’embrayage
  • Bobinage de démarreur F8 25A
  • F9 10A après module de blocage de protection de contact 3 relais – moteur de réglage de la portée des phares
  • Bobine d’allumage F10 30A – Commande d’injecteur TU5JP4 – Alimentation de l’électrovanne de pompe d’injection DV6
  • Activation du relais du ventilateur d’alimentation F11 40A
  • Commande de vitesse basse et haute de l’essuie-glace avant F12 30A
  • F13 40A après contact d’alimentation SM (module de service intelligent)
  • Commande de la pompe de récupération de température des gaz d’échappement F14 30A
  • Phare avant droit F15 10A
  • Phare avant gauche F16 10A
  • Phare de croisement gauche F17 15A
  • Phare de croisement droit F18 15A
  • Électrovanne de purge du réservoir F19 15A TU5JP4 – capteurs d’oxygène d’entrée et de sortie TU5JP4 – électrovanne de chauffage d’air du turbocompresseur 1-2 DV6
  • Capteur de liquide de carburant F20 10A DV6 – électrovanne de contrôle de pression du turbocompresseur DV6 – électrovanne de contrôle de température d’échappement
    F21 5A débitmètre d’air DV6 – alimentation pour l’unité de commande électrique du module maxi fusible du groupe de ventilateurs électriques à deux vitesses (PSF1)

Relais

  • Relais principal R1 du calculateur de gestion moteur
  • Relais du circuit d’alimentation de l’ordinateur de commande du moteur R2
  • Relais du système d’alimentation en air R3
  • Relais d’essuie-glace R4
  • Relais d’essuie-glace avant basse vitesse R5 – relais d’essuie-glace avant haute vitesse
  • Relais distributeur R6 + après contact
  • Relais de ventilateur de climatisation R7
  • Relais de démarreur R8
  • Relais de lave-glace avant R9
  • Relais lave-glace arrière R10
  • Relais lave-phares R11
  • Relais de klaxon R12

unité de couvercle de batterie

Vous pouvez voir son emplacement dans cette vidéo, et en même temps apprendre comment changer la batterie d’une Citroën Berlingo.

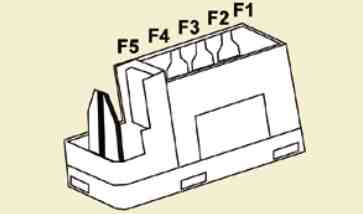

Schème

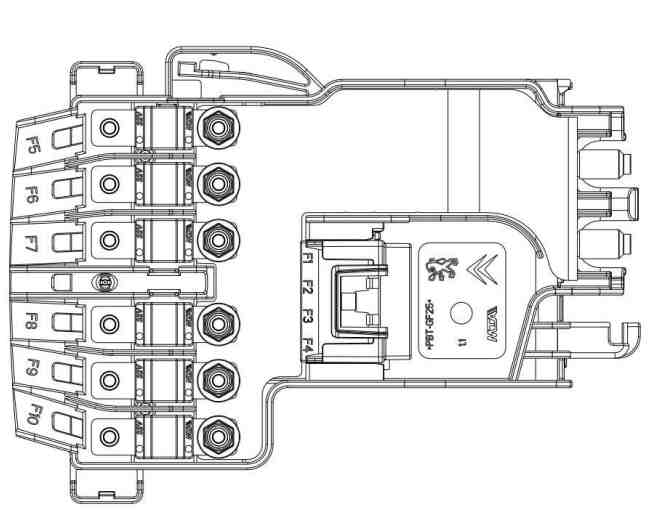

Rendez-vous

  1. Module d’état de charge – 5 A
  2. Connecteur de diagnostic – 15 A
  3. Résistance du contacteur de pédale de frein – 15 A
  4. –
  5. Alimentation électrique du groupe de pompes de direction assistée – 80 A
  6. Module de commande de préchauffage/post-chauffage – 70 A
  7. Module de verrouillage de protection à 3 relais – 100 A
  8. –
  9. –
  10. Relais de protection moteur simple – 30 A

Blocs dans la cabine

Blocs principaux sous le panneau de gauche

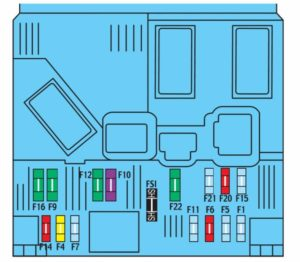

Schéma général

Rôle des fusibles

  1. 15A – Essuie-glace arrière
  2. –
  3. 5A – Airbag
  4. 10A – Climatisation, connecteur de diagnostic, rétroviseur, régulateur de phares
  5. 30A – Lève-vitres
  6. 30A – Écluses
  7. 5A – Feu arrière, feu de position avant individuel, toit ouvrant
  8. 20A – Autoradio, changeur CD, écran, système de surveillance de la pression des pneus, alarme antivol et sirène
  9. Prises 30 A – 12 V à l’avant et à l’arrière
  10. 15A – Partie supérieure de la colonne de direction
  11. 15A – Circuit de faible courant du contacteur d’allumage
  12. 15A – Capteur de pluie et de luminosité, airbag
  13. 5A – Tableau de bord
  14. 15A – Capteurs de stationnement, panneau de commande de la climatisation, système mains libres
  15. 30A – Alimentation pour système de blocage client
  16. –
  17. 40A – Lunette arrière et rétroviseurs chauffants

Le fusible numéro 9 est responsable de l’allume-cigare.

Description du relais

  • R1 – Relais de lève-vitre électrique avant
  • R2 – Relais d’essuie-glace arrière
  • R3 – Relais d’accessoires + ACC
  • R4 – Relais de verrouillage de porte
  • R5 – Relais de verrouillage de porte arrière
  • R6 – Relais de verrouillage de porte avant
  • R7 – Relais de réveil de l’ordinateur
  • R8 – Relais de lunette arrière chauffante

Blocs du schéma 2

Décryptage des éléments

  1. –
  2. 20A – Siège chauffant
  3. –
  4. 15A – Relais de rétroviseur rabattable
  5. 15A – Prise relais pour le raccordement du compartiment réfrigérateur

Unité supplémentaire

Si le véhicule est équipé des systèmes appropriés, un boîtier de fusibles supplémentaire est installé pour l’attelage et la remorque, ainsi que pour d’autres modifications de carrosserie et les plateformes avec cabine. Il est situé derrière la cloison de séparation, à droite.

Schéma général

Voici leur emplacement :

  • 15A – relais d’allumage, générateur en option
  • 15A – Alimentation pour remorque 12V
  • 15A – Circuit transformateur à tension constante
  • 40A – Feux de détresse
