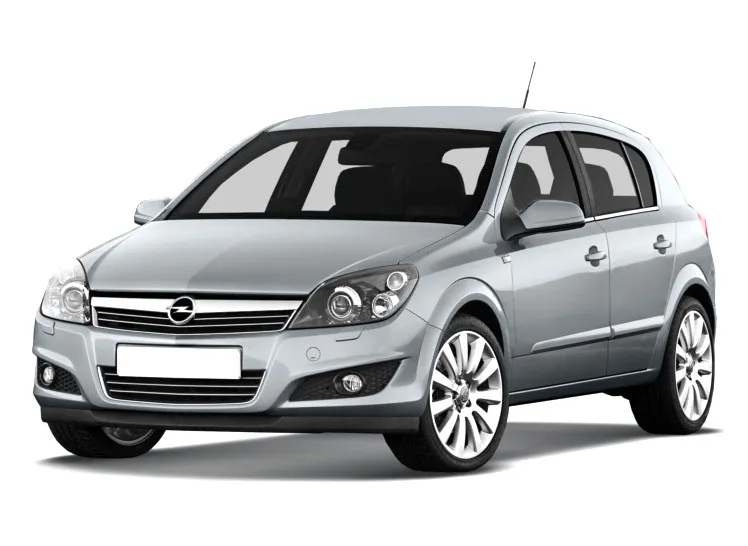

L’Opel Astra H est la troisième génération de la citadine compacte Opel Astra, produite de 2004 à 2009 avec des motorisations essence et diesel. Durant cette période, le modèle a bénéficié d’un restylage. Cet article vous présente l’emplacement des calculateurs, une description détaillée des boîtes à fusibles et des relais de l’Opel Astra H, leurs schémas et des exemples de photos. Nous mettrons notamment en lumière le fusible de l’allume-cigare. Enfin, nous vous proposons de télécharger un manuel complet pour la réparation et l’entretien de l’Opel Astra H.
La fonction des éléments des unités de votre Opel Astra H peut différer de celle indiquée et dépend de l’année de fabrication, du pays de livraison et du niveau d’équipement électronique.

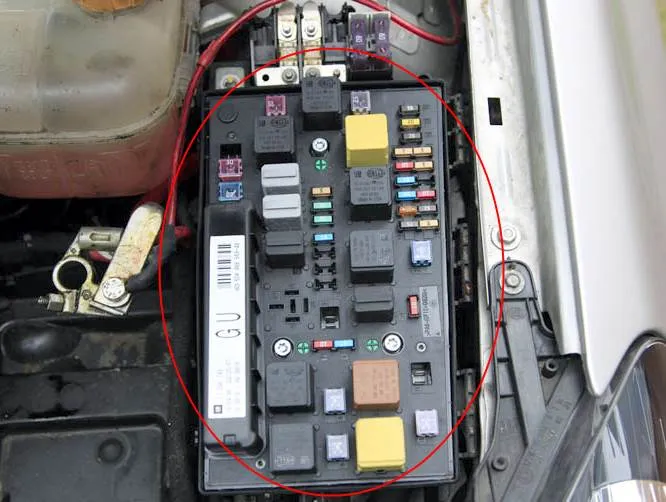

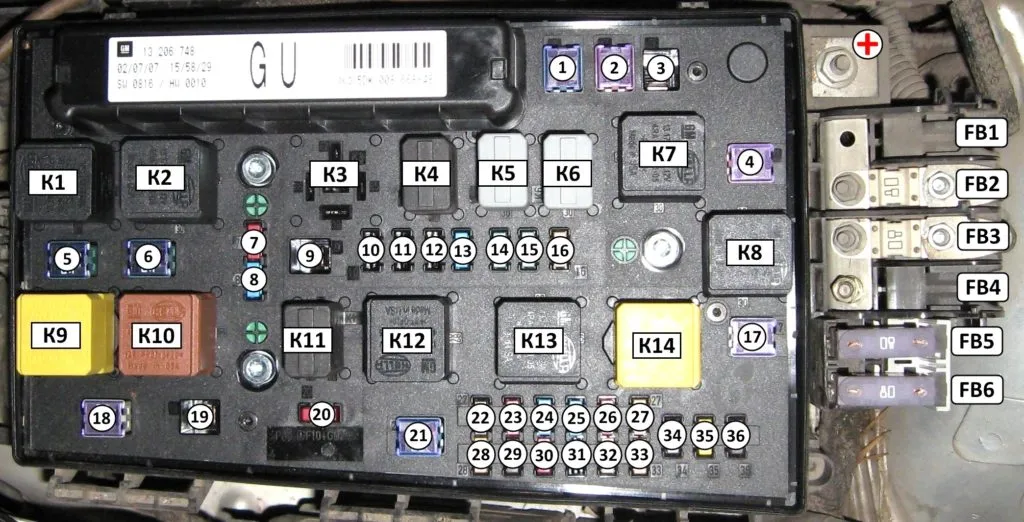

Bloc sous le capot
Il est situé sur le côté gauche du compartiment moteur, à côté du montant, et est recouvert d’un cache de protection.
Il se compose de deux sections (boîte à fusibles et relais et section de fusibles haute puissance).
| Non. | UN | Description des fusibles |
|---|---|---|
| FB1 | 50A | Toit rigide électro-hydraulique HT |
| FB2 | 80A | Diesel (Contrôleur de temps de préchauffage) |
| FB3 | 80A | EGUR |
| FB4 | 30A | Chauffage indépendant IH 100A Chauffage supplémentaire – électrique, habitacle EH |
| FB5 | 80A | sur REC / Boîte à fusibles arrière |
| FB6 | 80A | sur REC / Boîte à fusibles arrière |
| F1 | 20A | Système de freinage antiblocage (ABS) |
| F2 | 30A | Système de freinage antiblocage (ABS) |
| F3 | 30A | Système de chauffage, ventilation et climatisation (CVC) |
| F4 | 30A | Système de chauffage, ventilation et climatisation (CVC) |
| F5 | 30/40 A | Ventilateur du système de refroidissement 1* |
| F6 | 30/40 A | Ventilateur du système de refroidissement 2* |
| F7 | 10A | Lave-glace 20 A (sans REC) Verrouillage centralisé ZV |
| F8 | 15A | Klaxon 10A (sans REC), verrouillage centralisé ZV, lave-glace avant et arrière WA |
| F9 | 25A | Lave-phares 25A (sans REC) Dégivrage de lunette arrière HFH (K17_X125) |
| F10 | 7,5A | Vers le connecteur de diagnostic DIAG |
| F11 | 7,5A | Appareils |
| F12 | 5A | Pompe de circulation 7,5 A (sans REC), affichage d’informations, système audio Twin Audio TWA, radio numérique DAB, téléphone avec commande vocale TCV |
| F13 | 15A | Ampoule de phares antibrouillard 5A pour éclairage intérieur IRL (K18_X125) |
| F14 | 30A | Essuie-glace |
| F15 | 30A | Essuie-vitre de porte |
| F16 | 5A | Module de commande moteur/Système Start/Stop (sans REC), ABS-ESP, Avertisseur sonore (K4_X125), Climatisation, Climatisation semi-automatique, Climatisation électronique, Contacteur de feux stop, Toit rigide électrique hydraulique |
| F17 | 25A | Chauffage du filtre à carburant (modèles diesel) |
| F18 | 25A | Démarreur |
| F19 | 30A | Équipement électronique de la boîte de vitesses |
| F20 | 10A | Climatiseur / Klaxon (K4_X125) |
| F21 | 20A | électronique du moteur |
| F22 | 7,5A | électronique du moteur |
| F23 | 10A | Système d’éclairage adaptatif (AFL), contrôle de la portée des phares |
| F24 | 15A | Pompe à carburant |
| F25 | 15A | Équipement électronique de la boîte de vitesses |
| F26 | 10A | électronique du moteur |
| F27 | 5A | Direction assistée |
| F28 | 5A | Équipement électronique de la boîte de vitesses |
| F29 | 7,5A | Équipement électronique de la boîte de vitesses 7.5A (avec REC) Unité de commande de la boîte de vitesses Automatique/Easytronic |
| F30 | 10A | Électronique du moteur (bobines d’allumage) |
| F31 | 10A | Système d’éclairage adaptatif (AFL) Contrôle de la portée des phares 15A (sans REC) Essuie-glace arrière (K56) |
| F32 | 5A | Voyant témoin de dysfonctionnement du système de freinage, climatisation, contacteur de pédale d’embrayage |
| F33 | 5A | Système d’éclairage adaptatif (AFL). Réglage de la portée des phares |
| F34 | 7,5A | Unité de commande du module de colonne de direction |
| F35 | 20A | Système d’infodivertissement |
| F36 | 7,5A | Téléphone portable / radio / Système audio double / écran multifonction 15 A (sans enregistreur) Allume-cigare |
| Objectif du relais | ||
| K1 | (K11_X125) Ventilateur de radiateur (FE5, FE6) | |
| K2 | (K12_X125) Ventilateur de radiateur (FE5, FE6) | |
| K3 | (K7_X125) (avec REC) Pompe lave-phares (FE9) | |
| K3 | (K17_X125) (sans REC) Dégivrage de la lunette arrière (FE9) | |
| K4 | (K16_X125) (avec REC) Feux antibrouillard avant (FE13) | |
| K4 | (K18_X125) (sans REC) Désactivation du chargement (éclairage intérieur, etc.) (FE13) | |
| K5 | (K5_X125) Essuie-glace, vitesse basse/haute (FE14, FE15) | |
| K6 | (K6_X125) Essuie-glace, pare-brise, MARCHE/ARRÊT (FE14, FE15) | |
| K7 | (K15_X125) Ventilateur, habitacle – Climatisation/chauffage (FE4) | |
| K8 | (K14_X125) (avec REC) Chauffage du filtre (Diesel) (FE17) | |
| K8 | (K8_X125) (sans REC) Compresseur, climatiseur (FE17) | |
| K9 | (K1_X125) Démarreur (FE18, K3_X125) | |
| K10 | (K13_X125) Ventilateur de radiateur (FE5, FE6) | |
| K11 | (K8_X125) (avec REC) Compresseur, climatiseur (FE20, FE32) | |
| K11 | (K4_X125) (sans REC) Klaxon (FE20, FE16) | |
| K12 | (K2_X125) Contrôleur de commande moteur (pour FE21, FE26, FE32) | |
| K13 | (K10_X125) Pompe à carburant (FE24) | |
| K14 | (K3_X125) Broche 15 (vers K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33) | |
Dans l’une des configurations, le fusible n° 36 (15 A) alimente l’allume-cigare. Dans les autres cas, référez-vous au boîtier situé dans le coffre.

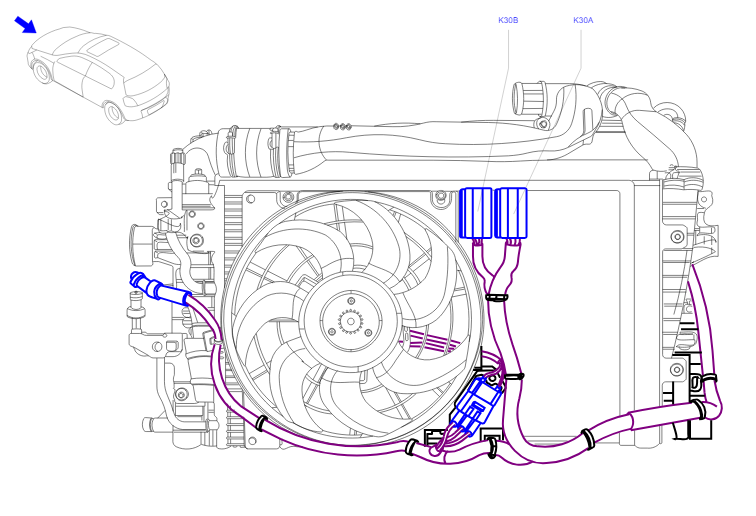

Les éléments relais individuels peuvent être situés à l’extérieur de l’unité principale, par exemple :
- Relais K30A – Ventilateur de radiateur (FE5, FE6)
- Relais K30B – Ventilateur de radiateur (FE5, FE6)
- Relais K84LD/RD – Unité hydraulique (toit décapotable) (FB1)
- Relais K93 – déverrouillage du levier de vitesses (boîte de vitesses automatique AF17/4, AF22/4)

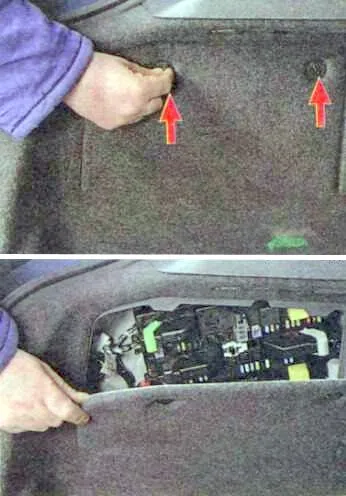

Bloc dans le compartiment à bagages
Situé derrière la garniture intérieure gauche.

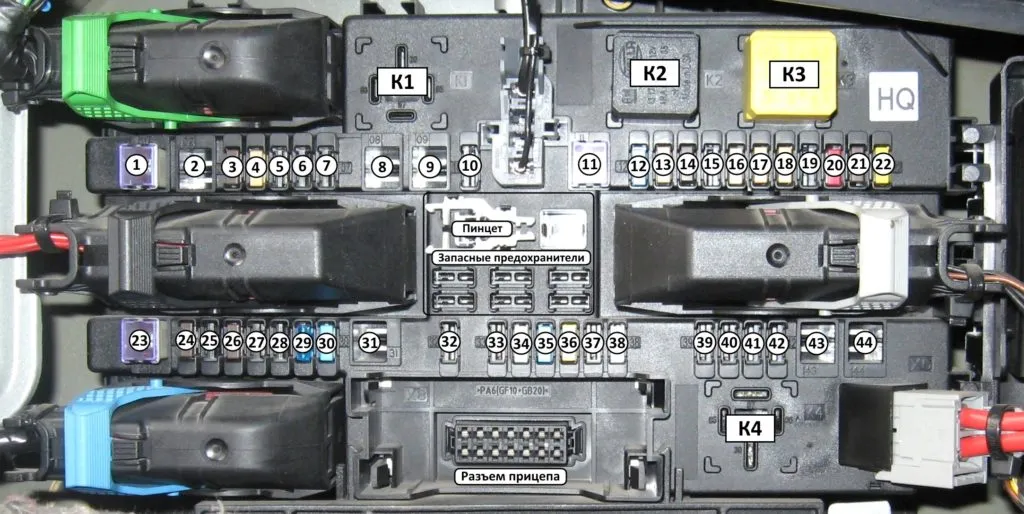

Option 1
| Non. | UN | Désignation |
|---|---|---|
| 1 | 25/30A | Commande électrique de la vitre avant |
| 2 | Non utilisé | |
| 3 | 7,5A | Tableau de bord |
| 4 | 5A | Chauffage/Climatisation/Régulation climatique (CVC) |
| 5 | 7,5A | airbags |
| 6 | Non utilisé | |
| 7 | Non utilisé | |
| 8 | Non utilisé | |
| 9 | Non utilisé | |
| 10 | Non utilisé | |
| 11 | 25A | Dégivrage de la lunette arrière (vitre de porte arrière) |
| 12 | 15A | Essuie-glace arrière |
| 13 | 5A | Système d’assistance au stationnement |
| 14 | 7,5A | Système de climatisation |
| 15 | Non utilisé | |
| 16 | 5A | Système de reconnaissance d’occupation des sièges/Système Open-Start |
| 17 | 5A | Capteur de pluie/Capteur de qualité de l’air/Système de surveillance de la pression des pneus/Rétroviseur intérieur |
| 18 | 5A | Appareils/Interrupteurs |
| 19 | Non utilisé | |
| 20 | 10A | Contrôle dynamique des amortisseurs (CDC) |
| 21 | 7,5A | Rétroviseurs extérieurs chauffants |
| 22 | 25A | Trappe supérieure |
| 23 | 25/30A | lève-vitres arrière électriques |
| 24 | 7,5A | Connecteur de diagnostic |
| 25 | Non utilisé | |
| 26 | 7,5A | rétroviseurs extérieurs rabattables électriquement |
| 27 | 5A | Capteur ultrasonique, système d’alarme antivol |
| 28 | Non utilisé | |
| 29 | 15A | Allume-cigare, prise avant |
| 30 | 10A | Prise arrière pour le branchement d’appareils électriques supplémentaires |
| 31 | Non utilisé | |
| 32 | Système d’ouverture et de démarrage | |
| 33 | Non utilisé | |
| 34 | 25A | Trappe supérieure |
| 35 | 10A | Prise arrière pour le branchement d’appareils électriques supplémentaires |
| 36 | 20A | Douille d’attelage |
| 37 | 5A | Éclairage intérieur |
| 38 | 30A | Verrou central, terminal « 30 » |
| 39 | 15A | Siège avant gauche chauffant |
| 40 | 15A | Siège avant droit chauffant |
| 41 | Non utilisé | |
| 42 | Non utilisé | |
| 43 | Non utilisé | |
| 44 | Non utilisé | |
| Objectif du relais | ||
| K2 | (K3_X131) Relais — dégivrage de lunette arrière, rétroviseurs (sur FR11, FR21), (à partir de FB5, FB6) | |
| K3 | (K1_X131) Relais – broche 15 (sur FR12, FR13, FR14, FR16, FR17, FR18, FR20) | |
| K4 | (K2_X131) Relais – borne 15a (sur FR39, FR40) | |
Le fusible numéro 29 de 15A est responsable du fonctionnement de l’allume-cigare, et le fusible numéro 30 de 10A est responsable des prises supplémentaires.

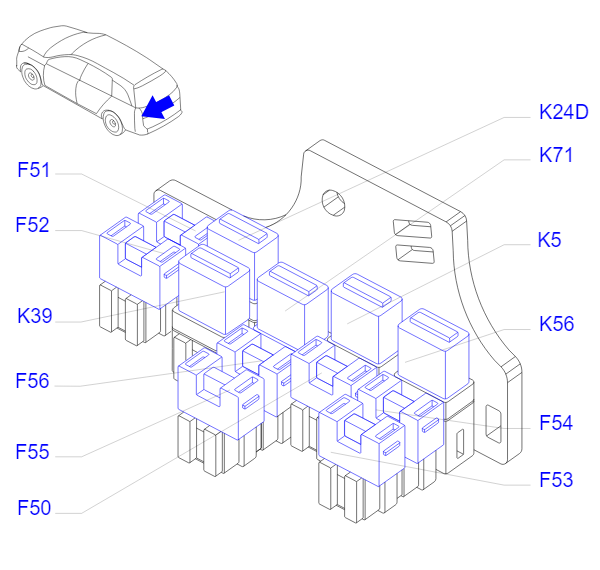

Option 2
| Non. | UN | Description des fusibles |
|---|---|---|
| F50 | 10A | Climatiseur AC (sur relais K5) |
| F51 | 15A | Feux antibrouillard (avant) (sur relais K39) |
| F52 | 15A | Prise supplémentaire (allume-cigare arrière) ACS |
| F53 | 7,5A | Miroirs chauffants |
| F54 | 30A | Lève-vitres avant FHF |
| F55 | 30A | Lunette arrière escamotable FHR |
| F56 | 7,5A | Feux arrière (sur K71), serrure sans poignée (sur K24D) |
| Relais | ||
| K5 | Relais – compresseur, climatiseur (FE33, F50) | |
| K24D | Relais de verrouillage (F56) | |
| K39 | Relais – Feu antibrouillard avant (F51) | |
| K56 | Relais – Essuie-glace, Lunette arrière (FE31, FE33) | |
| K71 | Relais – feu de recul (F56, FE33) | |
