L’Opel Astra J a été lancée en Europe en 2009. En Russie, elle a été produite officiellement de 2010 à 2015 en versions berline, break et hatchback (GTC et OPC). Cet article présente une description détaillée des boîtes à fusibles et des relais de l’Opel Astra J, illustrée de schémas et de photos. Intéressons-nous notamment au fusible de l’allume-cigare.
La description des fusibles peut différer de celle indiquée et dépend de l’année de fabrication et du niveau d’équipement de votre Opel Astra J.
Bloc sous le capot

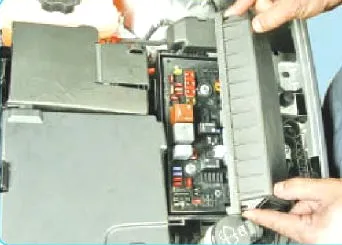

Il est situé à côté de la batterie et est recouvert d’un couvercle de protection.

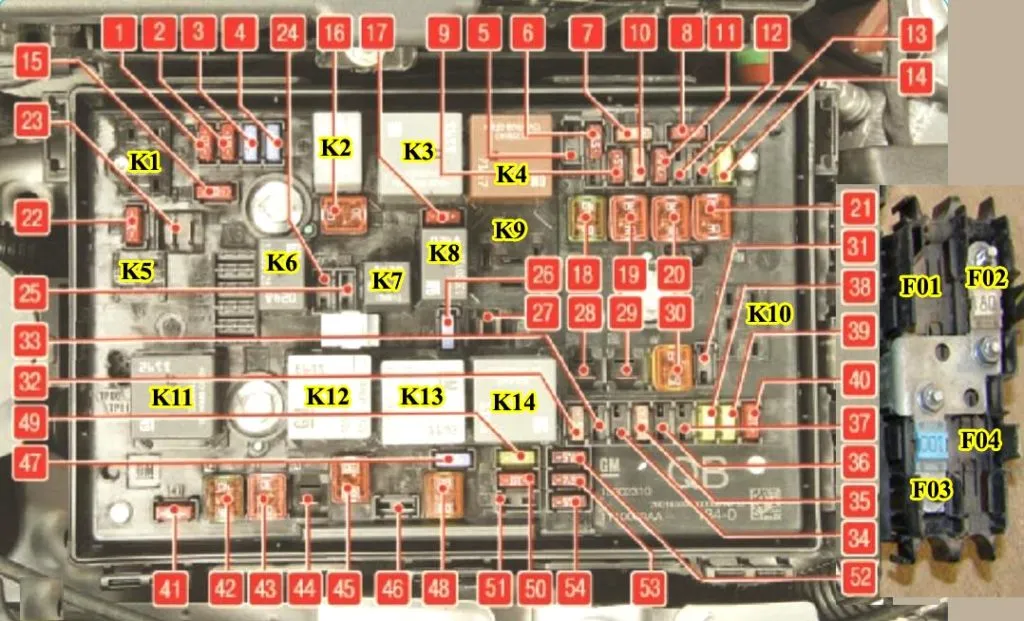

| F01 | Unité de commande de bougie de préchauffage 80A K34 (moteur diesel) |
| F02 | Module de commande de direction assistée 80A K43 |
| F03 | Chauffage électrique auxiliaire 100A E40 |
| F04 | Moteur de ventilateur de refroidissement 80A G10 |
| 1 | Module de commande moteur (ECM) 10/20A Essence/Diesel |
| 2 | 10A Sonde à oxygène chauffée 1, B52B Sonde à oxygène chauffée 2, B75B Capteur de débit d’air massique/température d’air d’admission, E41 Thermostat de refroidissement moteur (réchauffeur), Q12 Électrovanne de purge du canister d’émission par évaporation, Q22 Électrovanne de commande du collecteur d’admission |
| 3 | 15A Q17A Injecteur de carburant 1, Q17B Injecteur de carburant 2, Q17C Injecteur de carburant 3, Q17D Injecteur de carburant 4, Bobine d’allumage T8 |
| 4 | Réserve |
| 5 | Réserve |
| 6 | 7.5A A9A Rétroviseur extérieur – conducteur, A9B Rétroviseur extérieur – passager |
| 7 | Relais 5A KR20B pour ventilateur de radiateur à vitesse moyenne, moteur de ventilateur de radiateur G10 |
| 8 | 7.5A B52A Sonde à oxygène chauffée 1, B52B Sonde à oxygène chauffée 2, B75B Capteur de débit d’air massique/température de l’air d’admission |
| 9 | Module de commande de carrosserie K9 7,5 A, capteur de lunette arrière |
| 10 | Capteur de batterie du module de commande corporelle K9 5A |
| 11 | Relais KR95B 7,5 A, 1 loquet de hayon |
| 12 | Module de commande de phares 5A K26, module d’éclairage avant adaptatif |
| 13 | Réserve 20A |
| 14 | Relais d’essuie-glace arrière 20A KQ7, moteur d’essuie-glace arrière M45 |
| 15 | Module de commande moteur (ECM) 10A K20 |
| 16 | Relais de démarreur KR27 30A |
| 17 | Module de commande de boîte de vitesses 10A K71 |
| 18 | Grille de dégivrage de lunette arrière 40A E18 |
| 19 | Moteur de lève-vitre 30A M74D – côté conducteur, moteur de lève-vitre M74P – côté passager |
| 20 | Moteur de lève-vitre arrière gauche 30A M74LR, moteur de lève-vitre arrière droit M74RR |
| 21 | Module de commande électronique de frein 30A K17 (EBCM) |
| 22 | Bloc optique avant gauche 10A E13L (feux de route) |
| 23 | Relais de pompe de lave-phares KR2 25A |
| 24 | Bloc optique avant droit 15A E13R (feux de croisement, xénon) |
| 25 | Bloc optique avant gauche 15A E13L (feux de croisement, xénon) |
| 26 | Feu antibrouillard avant gauche 15A E29LF, feu antibrouillard avant droit E29RF |
| 27 | Relais de chauffage de carburant KR22 30A (moteur diesel) |
| 28 | Réserve |
| 29 | Module de commande de frein de stationnement 30A K83 (J71) |
| 30 | Unité de commande électronique de freinage (EBCM) 60A K17 ABS |
| 31 | Réserve |
| 32 | Module de diagnostic et de commande d’airbag 5A K36 |
| 33 | Module de commande de réglage de la portée des phares (AFL) 15A K28 |
| 34 | Réserve |
| 35 | 5A S52 Interrupteur de rétroviseur extérieur, S79D Interrupteur de lève-vitre côté conducteur |
| 36 | Réserve |
| 37 | Électrovanne de purge de l’absorbeur |
| 38 | Relais de pompe à vide KR28 20A (moteur à essence) |
| 39 | Module régulateur de débit de pompe à carburant 20A K27 (moteur à essence) |
| 40 | Moteur de lave-glace 10A |
| 41 | Bloc optique avant droit 10A E13R (feux de route) |
| 42 | Relais de ventilateur de refroidissement basse vitesse 40A KR20C (moteur essence), relais de ventilateur de refroidissement moyenne vitesse KR20B (moteur diesel) |
| 43 | Moteur d’essuie-glace 30A M75 |
| 44 | Réserve |
| 45 | Moteur de ventilateur de refroidissement moteur 30A G10 (moteur à essence) |
| 46 | Réserve |
| 47 | Klaxon 15A P12 |
| 48 | Relais de ventilateur de refroidissement 60A KR20B (vitesse moyenne), relais de ventilateur de refroidissement KR20C (vitesse basse), relais de ventilateur de refroidissement KR20D (vitesse élevée) |
| 49 | Pompe à carburant |
| 50 | Interrupteur de phares 10A S30, commande de réglage de la portée des phares M29L (gauche), commande de réglage de la portée des phares M29R (droite) |
| 51 | Ensemble de commande des gaz |
| 52 | Chauffage des gaz du carter |
| 53 | Module de commande du moteur 7,5A K20 (ECM), module de commande des bougies de préchauffage K34 (GPCM) (moteur diesel), module de commande de transmission K71 (AT) |
| 54 | 7.5A B19C Interrupteur à dépression du servofrein, K27 Module de commande de la pompe à carburant, B116 Capteur d’eau dans le carburant, E40 Chauffage auxiliaire électrique, K33 Module de commande de la climatisation, P16 Combiné d’instruments, B108 Capteur de qualité de l’air, B19C Interrupteur à dépression du servofrein, B75B Capteur de débit d’air massique/température de l’air d’admission |

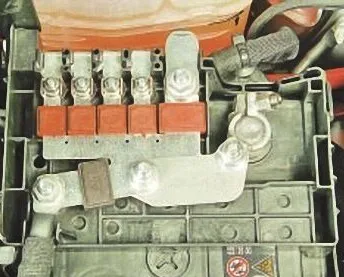

Il peut y avoir des fusibles supplémentaires sous forme de liaisons fusibles dans le couvercle de la batterie.
- K1 – relais de rechange
- K2 – relais de démarreur
- K3 – relais de transmission
- K4 – Relais de dégivrage de lunette arrière
- K5 – Relais de pompe de lave-phares
- K6 – Relais pour feu de jour gauche, feux de croisement
- K7 – Relais de pompe à carburant
- K8 – Relais de feu de jour droit
- K9 – Relais de réchauffeur de carburant (moteur diesel)
- K10 – Relais de rechange
- K11 – Relais de ventilateur de refroidissement à basse vitesse
- K12 – Relais de ventilateur de refroidissement haute vitesse
- K13 – Relais de vitesse moyenne du ventilateur de refroidissement 1
- K14 – Relais d’allumage principal
Blocage dans la cabine

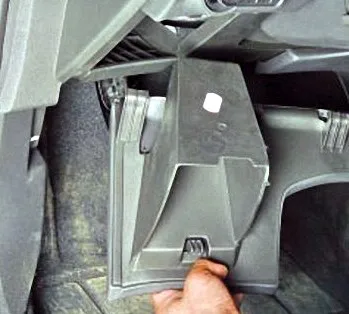

Il se trouve sous le tableau de bord, côté conducteur, derrière la boîte à gants.

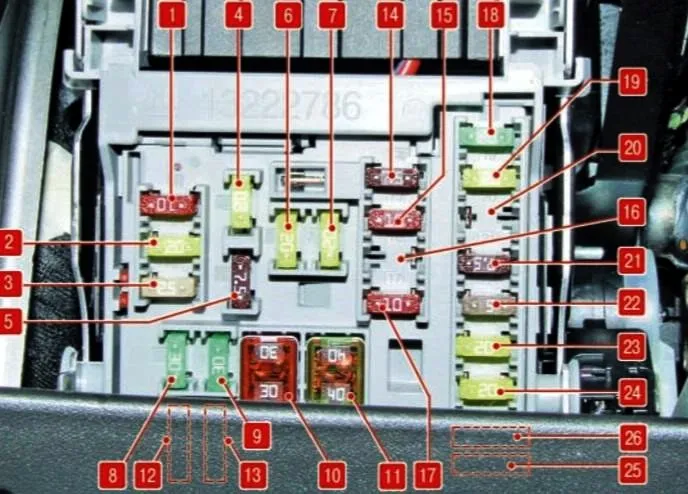

| 1 | 10A A22 Radiocommande, K33 Écran du centre d’information du conducteur (DIC) |
| 2 | Module de commande de carrosserie 20A K9, éclairage extérieur |
| 3 | Module de commande de carrosserie 25A K9 |
| 4 | Récepteur radio 20A A11, unité de commande de buzzer P5 |
| 5 | Unité de commande de récepteur radio numérique 7,5 A A12, unité de commande de téléphone mobile K82, module d’interface de lecteur multimédia T11 |
| 6 | Prise de courant avant 20 A ( allume-cigare ) |
| 7 | Prise de courant pour équipements supplémentaires 20 A |
| 8 | Module de commande de carrosserie 30A K9, phare gauche (feux de croisement, halogène) |
| 9 | Module de commande de carrosserie 30A K9, phare droit (feux de croisement, halogène) |
| 10 | Module de commande de carrosserie 30A K9, serrures de porte |
| 11 | Module de commande de moteur de ventilateur 40A K8 pour système de chauffage (ventilation) et de climatisation |
| 12 | Interrupteur de réglage de la position du siège conducteur S64D (25A), interrupteur de soutien lombaire du siège conducteur S65D (25A), interrupteur de soutien lombaire du siège conducteur |
| 13 | Sièges avant électriques 25A |
| 14 | Connecteur de diagnostic 7,5 A x84 |
| 15 | Module de diagnostic et de commande d’airbag 7,5A K36 |
| 16 | 10A Verrouillage centralisé |
| 17 | Panneau de commande CVC 10A A26, unité de commande CVC K33 |
| 18 | Relais logistique 30A KR104A 1 |
| 19 | Module de commande de carrosserie 20A, feux de freinage K9, feux |
| 20 | Module de détection de présence d’occupant 5A K85 |
| 21 | Tableau de bord 10A P16 |
| 22 | Interrupteur d’allumage 5A S39 |
| 23 | Module de commande de carrosserie 20A K9 |
| 24 | Module de commande de carrosserie 20A K9 |
| 25 | Antivol de colonne de direction 20A |
| 26 | Prise de courant pour équipements supplémentaires 20 A |
Les fusibles 6 et 7, d’une intensité de 20 A, sont responsables du fonctionnement de l’allume-cigare et des prises supplémentaires.
Bloc dans le compartiment à bagages

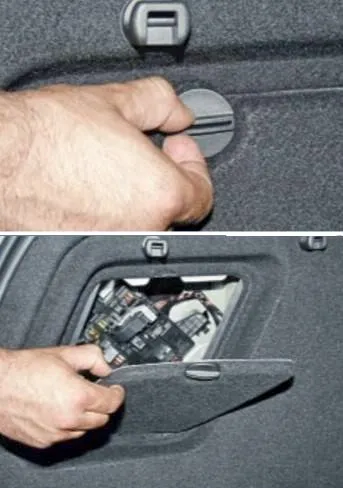

Il se trouve à gauche, sous le couvercle de protection.

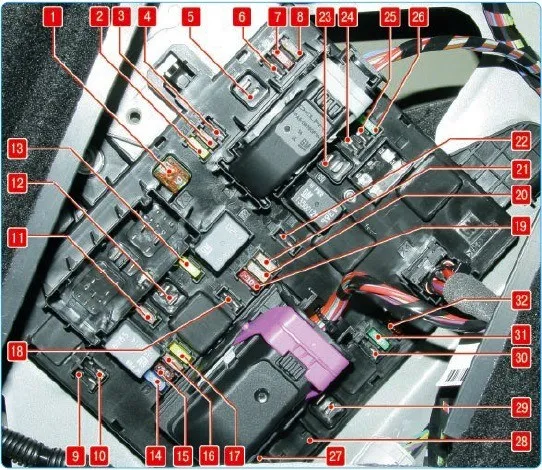

| 1 | Module de commande d’interface de remorque 40A K101 |
| 2 | Connecteur de faisceau de câblage de remorque 30A X88 |
| 3 | Système d’assistance au stationnement |
| 4 | Non utilisé |
| 5 | Non utilisé |
| 6 | Non utilisé |
| 7 | Unité de commande de chauffage de siège 10A K29, unité de commande de soutien lombaire de siège passager K104P |
| 8 | Non utilisé |
| 9 | Non utilisé |
| 10 | Module de commande de carrosserie 5A K9 |
| 11 | Module indicateur de pression des pneus 10A K65, convertisseur de signalisation des feux de remorque K68 |
| 12 | Non utilisé |
| 13 | Connecteur de faisceau de câblage de remorque 20A X88 |
| 14 | Non utilisé |
| 15 | 7.5A S52 Interrupteur de rétroviseur extérieur, S79D Interrupteur de lève-vitre côté conducteur |
| 16 | Rétroviseur intérieur 5A A10 |
| 17 | Non utilisé |
| 18 | Non utilisé |
| 19 | Unité de commande de chauffage du volant 10A K32 |
| 20 | Module de commande de toit ouvrant 20A K61 |
| 21 | Module de commande de chauffage de siège 25A K29 |
| 22 | Non utilisé |
| 23 | Non utilisé |
| 24 | Non utilisé |
| 25 | Non utilisé |
| 26 | Non utilisé |
| 27 | Non utilisé |
| 28 | Non utilisé |
| 29 | Non utilisé |
| 30 | Non utilisé |
| 31 | Amplificateur de signal sonore 30A T3 (système de haut-parleurs) |
| 32 | Module de commande de suspension 10A K19 |
