En 2007, la troisième génération du Chevrolet Tahoe a été commercialisée. La carrosserie, les rétroviseurs et les barres de toit ont été modernisés. De nouveaux joints d’étanchéité ont été ajoutés aux portières, améliorant ainsi l’insonorisation. Une nouvelle face avant a été introduite, caractéristique des modèles produits par la suite par le constructeur. Dans cet article, nous examinerons en détail les schémas de fusibles du Chevrolet Tahoe (GMT900) de 3e génération (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 et 2014).
Vous trouverez ici l’emplacement et les photos des blocs de montage. Nous signalerons séparément les fusibles de l’allume-cigare et de la pompe à essence.

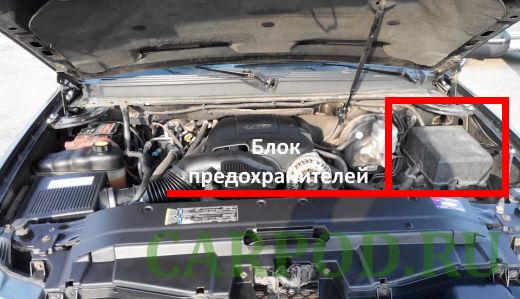

Dans le compartiment moteur
Situé côté conducteur. Pour y accéder, il faut retirer le cache de protection.

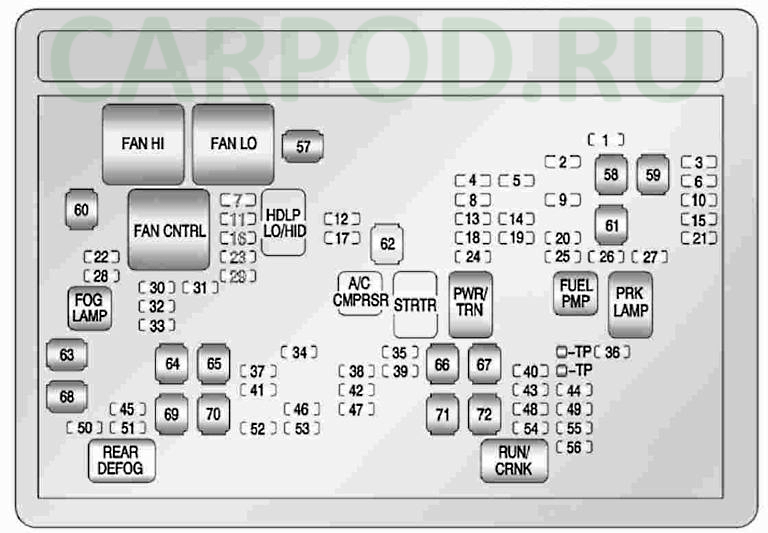

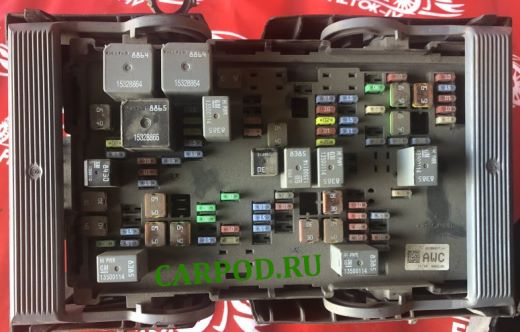

Vue générale du bloc.
| Nombre | Transcription |
| Salut les fans | Ventilateur du système de refroidissement – mode haute vitesse |
| FAN LO | Ventilateur du système de refroidissement – mode basse vitesse |
| CONTRÔLE DU VENTILATEUR | Contrôle du ventilateur du système de refroidissement du moteur |
| HDLP LO/HID | Feu de croisement |
| FEU DE BROUILLARD | Feux de brouillard |
| A/C CMPRSR | compresseur de climatisation |
| STRTR | Démarreur |
| PWR/TRN | Unité de puissance |
POMPE À CARBURANT | Module de carburant (pompe à carburant) |
| LAMPE PRK | Feux latéraux |
DÉSEMBUAGE ARRIÈRE | Dégivreur de lunette arrière |
| RUN/ CRNK | Interrupteur d’alimentation |
| 1 | Feu stop/clignotant droit de la remorque |
| 2 | Système de contrôle du roulis latéral, système de contrôle de la toxicité des gaz d’échappement |
| 3 | Feu stop/clignotant de remorque gauche |
| 4 | Composants du système de gestion du moteur |
| 5 | Unité de commande du moteur, commande des gaz |
| 6 | Contrôleur de frein de remorque |
| 7 | Lave-glaces |
| 8 | Capteurs d’oxygène |
| 9 | Système de freinage antiblocage 2 |
| 10 | Ampoules de feux de recul de remorque |
| 11 | Ampoule de feu de croisement côté conducteur |
| 12 | Unité de contrôle du moteur (batterie) |
| 13 | Injecteurs de carburant, bobines d’allumage (côté droit) |
| 14 | Calculateur de boîte de vitesses (batterie) |
| 15 | Feux de recul de voiture |
| 16 | Ampoule de feu de croisement côté passager |
| 17 | compresseur de climatisation |
| 18 | Capteurs d’oxygène |
| 19 | Commande de boîte de vitesses (circuit d’allumage) |
| 20 | Module de carburant (fusible de pompe à carburant) |
| 21 | Unité de contrôle du système de carburant |
| 22 | Lave-phares |
| 23 | Lave-glace de lunette arrière |
| 24 | Injecteurs de carburant ; bobines d’allumage (côté gauche) |
| 25 | Feux de gabarit de remorque |
| 26 | Feux de gabarit côté conducteur |
| 27 | Feux de position latéraux côté passager |
| 28 | Feux de brouillard |
| 29 | Signal sonore |
| 30 | Phare de route côté passager |
| 31 | Feux de jour (si équipés) |
| 32 | Phare de route côté conducteur |
| 33 | Feux de jour (DRL) 2 (si équipé) |
| 34 | Trappe de ventilation de toit |
| 35 | Système d’allumage, système de sécurité |
| 36 | Nettoyant pour pare-brise |
| 37 | SEO B2 Consommateurs supplémentaires (alimentation) |
| 38 | Commande de réglage du pédalier |
| 39 | Système de climatisation (alimentation électrique) |
| 40 | Système d’airbag (allumage) |
| 41 | Amplificateur |
| 42 | Système audio |
| 43 | Divers équipements (allumage) ; régulateur de vitesse |
| 44 | Actionneur de verrouillage du couvercle du coffre |
| 45 | Système d’airbag (alimentation électrique) |
| 46 | Groupe d’instruments |
| 47 | Non utilisé |
| 48 | Système de climatisation supplémentaire (allumage) |
| 49 | Feu stop supplémentaire |
| 50 | Dégivreur de lunette arrière |
| 51 | Rétroviseurs extérieurs avec chauffage électrique |
| 52 | SEO B1 Consommateurs supplémentaires (alimentation) |
| 53 | Allume-cigare Tahoe, prises électriques supplémentaires (si équipées) |
| 54 | Relais de compresseur du système de contrôle automatique de la position de la carrosserie |
| 55 | Système de climatisation (allumage) |
| 56 | Unité de commande du moteur, pompe à carburant secondaire (allumage) |
| 57 | Ventilateur 1 du système de refroidissement |
| 58 | Compresseur à système de contrôle automatique de la position du corps |
| 59 | Système de freinage antiblocage haute performance |
| 60 | Ventilateur 2 du système de refroidissement |
| 61 | Système de freinage antiblocage 1 |
| 62 | Démarreur |
| 63 | Pilier 2 (système de freinage de la remorque) |
| 64 | Interrupteur gauche centre 1 |
| 65 | Repose-pieds électriques |
| 66 | Non |
| 67 | boîte de transfert |
| 68 | Pôle 1 (alimentation, prise d’équipement électrique de remorque) |
| 69 | Centre de commutation moyen 1 |
| 70 | Ventilateur de climatisation |
| 71 | Unité de commande de hayon électrique |
| 72 | Interrupteur gauche centre 2 |
Au salon

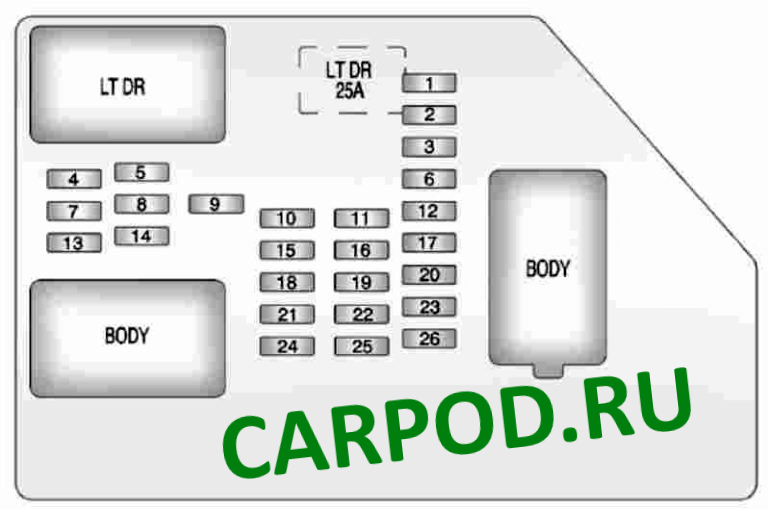

Boîte à fusibles n°1

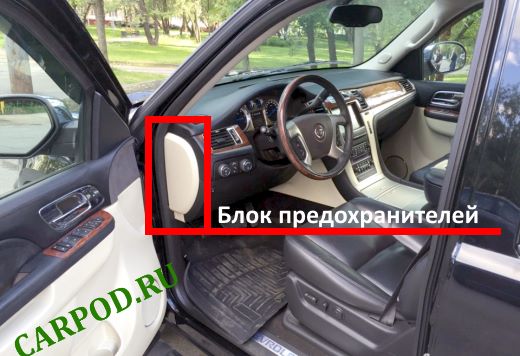

Situé côté conducteur à l’extrémité du tableau de bord.

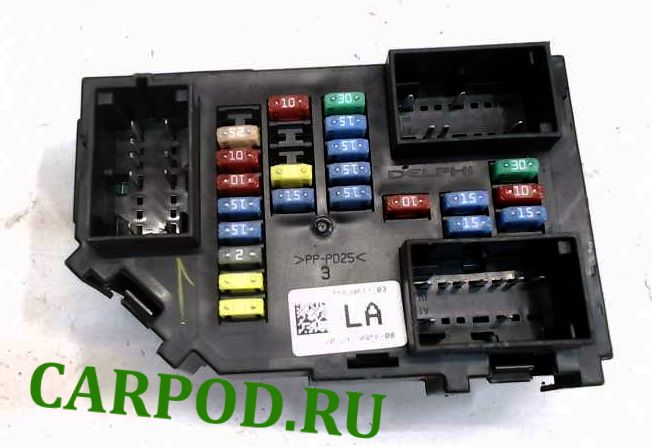

Photo – exemple d’exécution.
| Non. | Description |
| 1 | sièges de deuxième rangée |
| 2 | Prise électrique supplémentaire |
| 3 | Éclairage des boutons de commande du volant |
| 4 | Bloc situé sur la porte conducteur |
| 5 | Éclairage intérieur, clignotant côté conducteur |
| 6 | Clignotant côté conducteur, feu stop |
| 7 | Éclairage du tableau de bord |
| 8 | Clignotant côté passager, feu stop |
| 9 | Unité située sur la porte passager avant |
| 10 | Interrupteur 2 verrouillage (fonction de déverrouillage des portes) |
| 11 | |
| 12 | Feux de freinage, feu de freinage supplémentaire |
| 13 | Système de climatisation pour les passagers de la deuxième rangée de sièges |
| 14 | Rétroviseurs extérieurs à réglage électrique |
| 15 | Unité de contrôle des équipements électriques de carrosserie (BEC) |
| 16 | Prises électriques supplémentaires |
| 17 | Lampes d’éclairage intérieur |
| 18 | Interrupteur 1 verrouillage (fonction déverrouillage de porte) |
| 19 | Système d’infodivertissement pour les passagers arrière. |
| 20 | Système d’aide au stationnement avec capteurs à ultrasons, hayon électrique |
| 21 | Interrupteur 1 verrouillage (fonction de verrouillage de porte) |
| 22 | Centre d’information (DIC) |
| 23 | Nettoyant pour lunette arrière |
| 24 | Sièges avec fonction de refroidissement |
| 25 | Unité de commande du siège conducteur, système de verrouillage à distance |
| 26 | Interrupteur de verrouillage centralisé (fonction de déverrouillage des portes) |
| LTDR | Commande de lève-vitre côté conducteur |
| LTDR | Connecteur de faisceau de câbles de porte conducteur |
| CORPS | Connecteur de faisceau de câbles |
Boîte à fusibles n°2

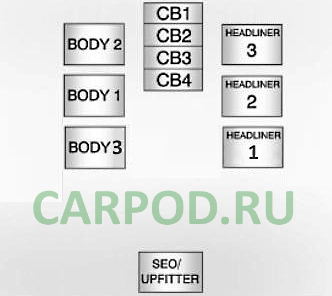

À gauche de la colonne de direction, sous le tableau de bord, se trouve le bloc de montage central.
| Nom | Description |
| SV1 | Protection automatique de l’entraînement du lève-vitre de la porte passager avant |
| SV2 | Disjoncteur d’équipement du siège passager avant |
| SVZ | Disjoncteur de l’équipement du siège conducteur |
| SV4 | Lunette arrière coulissante |
| CORPS 2 | Connecteur 2 du faisceau électrique de carrosserie |
| CORPS 1 | Connecteur 1 du faisceau électrique de carrosserie |
| CORPS 3 | Connecteur 3 du faisceau de câbles électriques de carrosserie |
| TÊTE D’AFFICHE 3 | Connecteur de faisceau de câbles de plafond 3 |
| TÊTE D’AFFICHE 2 | Connecteur de faisceau de câbles de plafond 2 |
| TÊTE D’AFFICHE 1 | Connecteur 1 faisceau de câbles de plafond |
| SEO / AMÉNAGEMENT | Connecteur de faisceau de câbles pour connecter des équipements supplémentaires |
