La Toyota 4Runner N210 se fabricó en 2002, 2003, 2004, 2005, 2006, 2007, 2008 y 2009. En este artículo, mostraremos la ubicación de las unidades de control electrónico, la descripción de los fusibles y relés de la Toyota 4Runner N210, con diagramas de bloques y ejemplos fotográficos de su implementación. Destacaremos el fusible del encendedor.
Bloques en la cabina
Ubicación

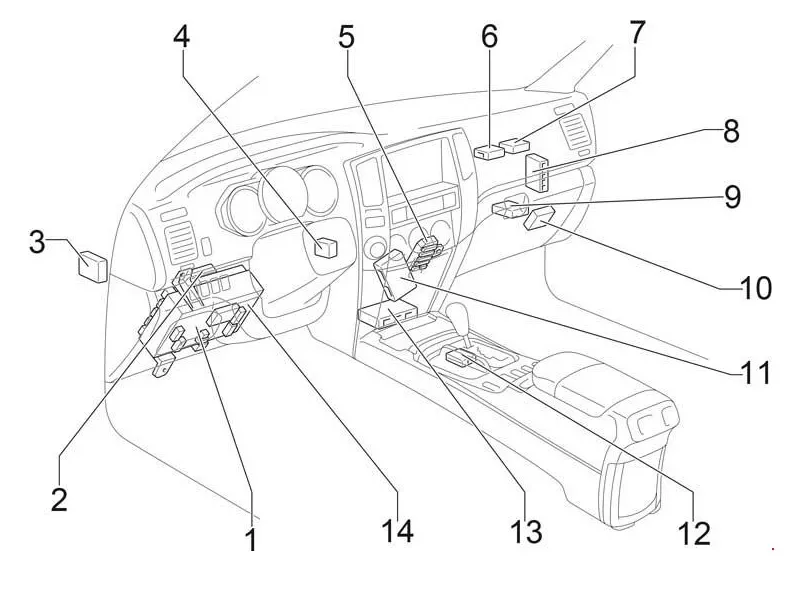

Disposición general
- Caja de fusibles
- Relé de señal de giro / Relé de luz de circulación diurna
- ECU de suspensión
- Amplificador de llave con transpondedor
- Centro J/B
- ECU del sistema de protección antirrobo
- Ordenador con llave transpondedora
- Módulo de control del motor
- Control 4WD de la ECU
- ECU del sistema de control de presión de neumáticos
- Unidad de control del aire acondicionado
- ECU de bloqueo de cambio de marchas
- Conjunto de sensor de airbag
- ECU de la carrocería

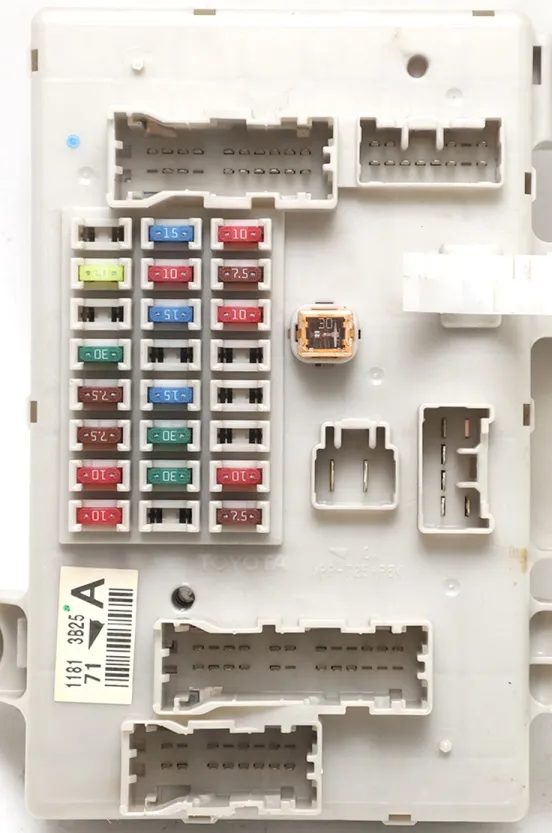

Caja de fusibles

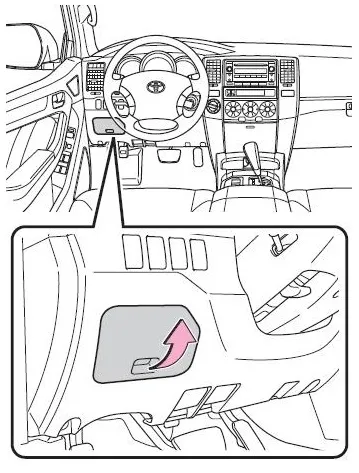

Se encuentra en la parte inferior del panel de instrumentos, detrás de una cubierta protectora.
| 1 | 10A IGN – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, medidor y sensor, sistema de clasificación de ocupantes delanteros, luz de freno |
| 2 | 10A SRS – Sistema de bolsas de aire SRS |
| 3 | MEDIDOR DE 7,5 A – Sensores y contadores |
| 4 | 7.5A STA NO.2 – Sistema de arranque, sistema de inyección distribuida de combustible / sistema de inyección distribuida secuencial de combustible |
| 5 | 30A FR WIP-WSH – Limpiaparabrisas y lavaparabrisas |
| 6 | – |
| 7 | 20A 4WD – Sistema de control 4WD |
| 8 | – |
| 9 | – |
| 10 | 30A DP/SEAT – Asiento del conductor con ajuste eléctrico |
| 11 | 30A PP/SEAT – Asiento del pasajero delantero con ajuste eléctrico |
| 12 | TOMA DE CORRIENTE DE 15 A – Receptáculos |
| 13 | – |
| 14 | 15A RR WSH – Lavaparabrisas trasero, sistema de comunicación multiplex |
| 15 | 10A ECU-IG – Sistema de control de bloqueo de cambios, ventanas eléctricas, sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, techo corredizo eléctrico, sistema de comunicación multiplex, sistema antirrobo, suspensión neumática de control de altura trasera, sistema de advertencia de presión de neumáticos, sistema de memoria de posición de conducción |
| 16 | 15A IG1 – Sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, sistema de aire acondicionado, sistema de carga, desempañador de la ventana trasera, luces de reversa, direccionales, luces de advertencia de peligro, asientos con calefacción, inversor de CA, control de luz del panel de instrumentos, espejo retrovisor interior antideslumbrante automático, reductor del tensor del cinturón de seguridad, sistema de bolsas de aire SRS |
| 17 | 7.5A STA |
| 18 | 10A SECU/HORN – Sistema antirrobo |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | 10A TRASERA – Luces traseras, luz de matrícula, luces de estacionamiento, control de luz del panel de instrumentos, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, luz del panel de instrumentos, medidor e indicador, luz de la guantera |
| 23 | 7.5A ACC – Tomas de corriente, espejos retrovisores exteriores, sistema de audio, sistema de navegación, sistema de control de bloqueo de cambios, iluminación del panel de instrumentos, sistema de entretenimiento del asiento trasero |
| 24 | 10A CIG – Encendedor de cigarrillos |
| 25 | 30A POWER – Elevalunas eléctricos, techo corredizo eléctrico |
El encendedor está protegido por un fusible número 24 de 10A.

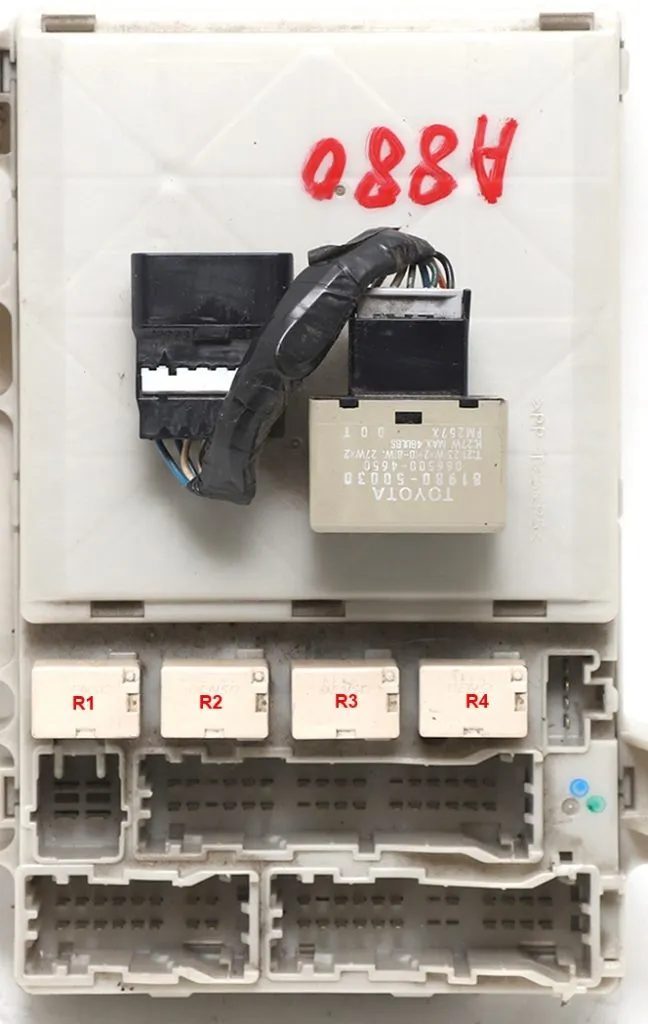

Algunos relés se pueden fijar en la parte trasera de los bloques.
- Señal R1
- Luces traseras R2
- Relé de potencia R3
- Conector de accesorios adicional R4 (DC SKT)

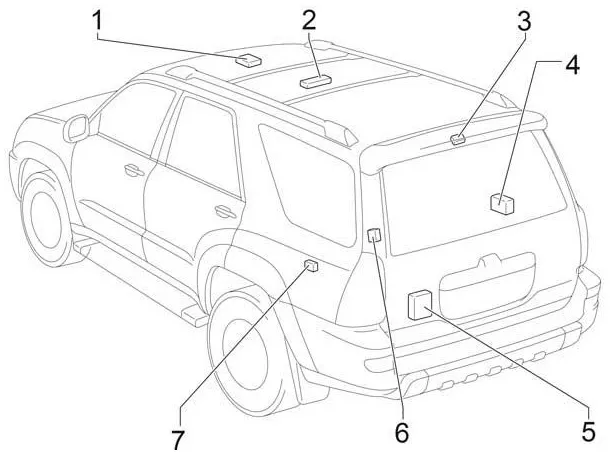

Elementos adicionales
- Unidad de control de escotilla
- Controlador de audio del asiento trasero
- Receptor del monitor de presión de neumáticos
- Amplificador de componentes estéreo
- ECU de la puerta trasera
- Receptor de control de puerta
- Relé del convertidor de remolque
Bloques bajo el capó
Ubicación

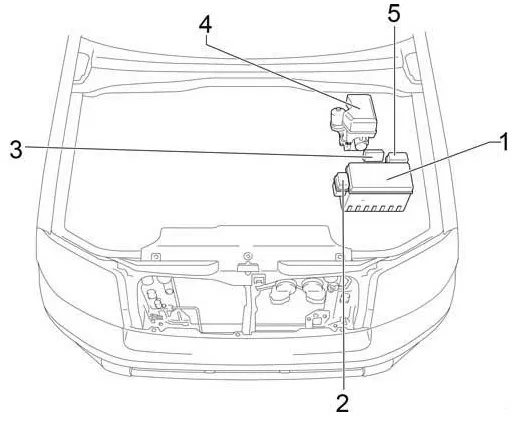

Disposición general
- Caja de fusibles y relés
- Bloque de relé n.º 1
- Controlador de control de inyección de aire
- Unidad de control antideslizante con accionamiento
- Bloque de relé n.º 2

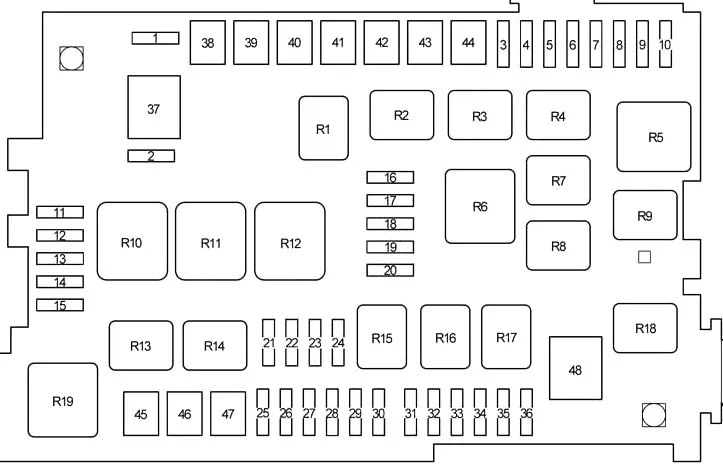

Caja de fusibles y relés

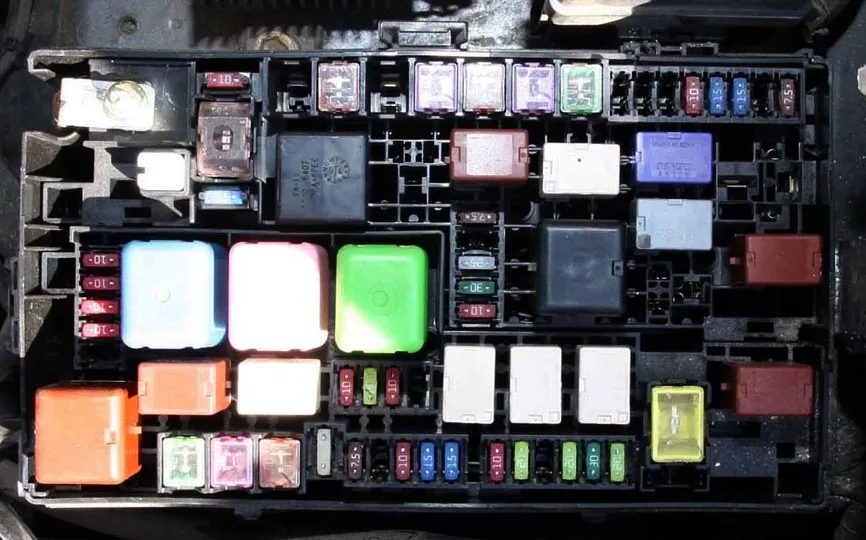

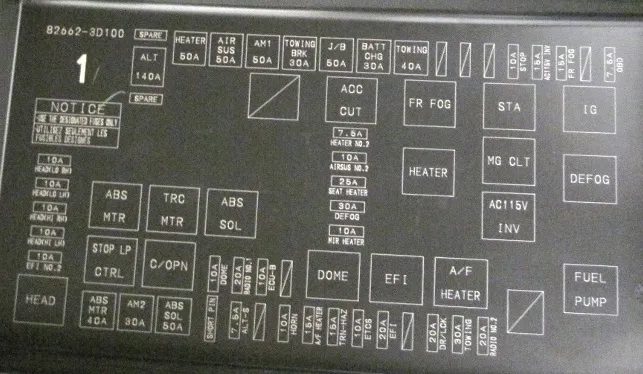

Ubicado en el lado izquierdo del compartimiento del motor, junto a la batería.
| 1 | Fusible de repuesto de 10 A |
| 2 | Fusible de repuesto de 15 A |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | 10A STOP – Luces de freno/traseras, luz de freno de montaje alto, sistema de control de bloqueo de cambios, sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, suspensión neumática de ajuste de altura trasera, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, controlador de freno de remolque, luces de remolque (luces traseras) |
| 7 | Inversor de CA de 15 A y 115 V |
| 8 | 15A FR FOG – Luces antiniebla delanteras |
| 9 | – |
| 10 | 7.5A OBD – Diagnóstico a bordo |
| 11 | 10A CABEZAL (LO RH) – Faro derecho (luz de cruce) |
| 12 | 10A CABEZAL (LO LH) – Faro izquierdo (luz de cruce) |
| 13 | 10A CABEZAL (HI RH) – Faro derecho (luz alta) |
| 14 | 10A CABEZAL (HI LH) – Faro izquierdo (luz alta) |
| 15 | 10A EFI NO.2 – Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 16 | CALENTADOR N.º 2 DE 7,5 A – Aire acondicionado |
| 17 | 10A AIRSUS NO.2 – Suspensión neumática con ajuste de altura en la parte trasera |
| 18 | CALEFACCIÓN DE ASIENTOS 25A – Calefacción de asientos |
| 19 | 30A DEFOG – Desempañador de luneta trasera, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial |
| 20 | CALENTADOR MIR 10A – Calefactor para espejos retrovisores exteriores |
| 21 | 10A DOME – Iluminación interior, iluminación personal, sistema de control remoto inalámbrico, iluminación de puertas, indicadores y medidores, iluminación de tocador, iluminación del panel de instrumentos, iluminación de reposapiés, sistema de comunicación multiplex, audio del asiento trasero |
| 22 | 20A RADIO N.º 1 – Sistema de audio, sistema de navegación, sistema de entretenimiento para asientos traseros |
| 23 | 10A ECU−B – Sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, sistema de aire acondicionado, sistema de comunicación multiplex, sistema antirrobo, sistema de memoria de posición de conducción, sistema de clasificación de ocupantes delanteros, sistema de navegación |
| 24 | – |
| 25 | – |
| 26 | 7.5A ALT−S – Sistema de carga |
| 27 | – |
| 28 | 10A BOCINAS – Señal |
| 29 | CALENTADOR DE A/F 15A – Sensor de A/F |
| 30 | 15A TRN−HAZ – Indicadores de dirección, luces de emergencia |
| 31 | 10A ETCS – Sistema de inyección de combustible multipuerto / Sistema de inyección de combustible multipuerto secuencial |
| 32 | 20A EFI – Sistema de inyección de combustible multipuerto / Sistema de inyección de combustible multipuerto secuencial |
| 33 | – |
| 34 | 20A DR/LCK – Sistema de cierre eléctrico de puertas |
| 35 | REMOLQUE 30A – Convertidor de remolque |
| 36 | 20A RADIO NO.2 – Sistema de audio |
| 37 | 140A ALT – «BOMBA AÉREA», «AIRSUS», «AM1», «FRENO DE REMOLQUE», «J/B», «CARGA DE BATERÍA», «REMOLQUE», «TRASERO», «PARADA», «INV 115V CA», «FR» Fusibles «NIEBLA», «OBD», «CALEFACCIÓN», «CALEFACCIÓN INTERIOR» |
| 38 | 50A A/PUMP – 2005-2009: Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial. |
| CALEFACTOR 50A – 2002-2003: Sistema de aire acondicionado. | |
| 39 | 50A AIRSUS – Suspensión neumática con ajuste de altura en la parte trasera |
| 40 | 50A AM1 – Todos los componentes de los fusibles “ACC”, “CIG”, “IG1”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR-WSH”, “4WD” y “STA” |
| 41 | 30A TOWING BRK – Controlador de freno de remolque |
| 42 | 50A J/B – Todos los componentes de los fusibles “PWR OUTLET”, “DP/SEAT”, “PP/SEAT”, “POWER”, “TAIL” y “SECU/HORN” |
| 43 | 30A BATT CHG – Batería adicional para remolque |
| 44 | REMOLQUE 40A – Luces del remolque (luces traseras) |
| 45 | 40A ABS MTR – Sistema de frenos antibloqueo, Sistema de control de tracción (modelos 2WD), Sistema de control de tracción activo (modelos 4WD), Sistema de control de estabilidad del vehículo |
| 46 | 30A AM2 – Sistema de arranque, IGN, GAUGE, STA NO.2 y fusibles SRS |
| 47 | 50A ABS SOL – 2002-2004: Sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo. |
| 30A ABS SOL – 2005-2009: Sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo. | |
| 48 | CALEFACTOR 60A – 2004-2009: Sistema de aire acondicionado. |
| Relé | |
|---|---|
| R1 | – |
| R2 | Accesorio (ACC CUT) |
| R3 | Faros antiniebla |
| R4 | Arranque (STA) |
| R5 | Encendido (IG) |
| R6 | Calentador |
| R7 | Embrague del compresor del aire acondicionado (MG CLT) |
| R8 | Inversor de CA (AC115V INV) |
| R9 | Calefacción de la luneta trasera (DEFOG) |
| R10 | – |
| R11 | – |
| R12 | – |
| R13 | Semáforo (STOP LP CTRL) |
| R14 | Relé disyuntor (C/OPN) |
| R15 | Iluminación interior, abridor de puertas de garaje (DOOM) |
| R16 | EFI |
| R17 | Sensor de relación aire/combustible (CALENTADOR A/F) |
| R18 | Bomba de combustible |
| R19 | Faro |
Bloque de relé n.º 1
Relé de suspensión neumática (AIR SUS).
Bloque de relé n.º 2
- R1 Batería de remolque adicional
- Luces de remolque R2 (REMOLQUE TRASERO)
