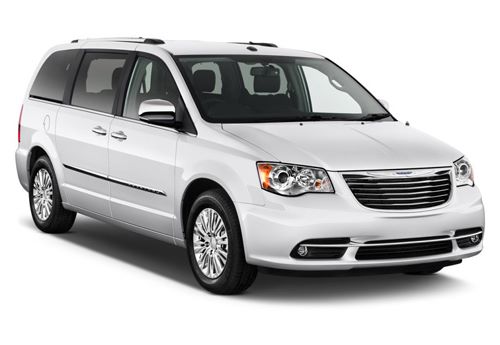

Fusibles y relés Chrysler Grand Voyager (RT; 2007-2016)

Este material proporciona una mirada detallada a los diagramas de la caja de fusibles del Chrysler Grand Voyager (RT; quinta generación): 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 y 2016.

Los fusibles n.° 6 y n.° 7 en el bloque del compartimiento del motor son responsables de los enchufes y del encendedor de cigarrillos. El accionamiento eléctrico del asiento está controlado por un disyuntor (30 A) ubicado debajo del asiento del conductor. Las ventanas eléctricas están controladas por un disyuntor (25 A) ubicado debajo del panel de instrumentos cerca de la columna de dirección. El enchufe del panel de instrumentos inferior y los espejos térmicos están protegidos por fusibles autorregenerables que solo deben ser reparados por un concesionario autorizado.

En el compartimiento del motor

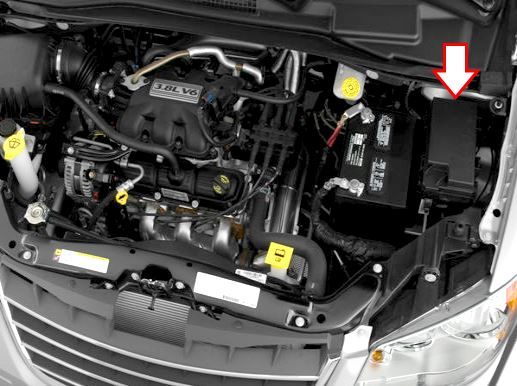

La caja de fusibles se encuentra al lado de la batería, debajo de la cubierta protectora.

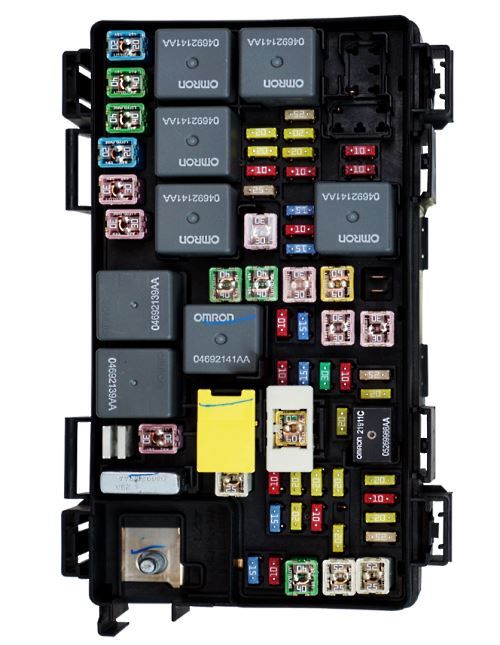

Foto – ejemplo.

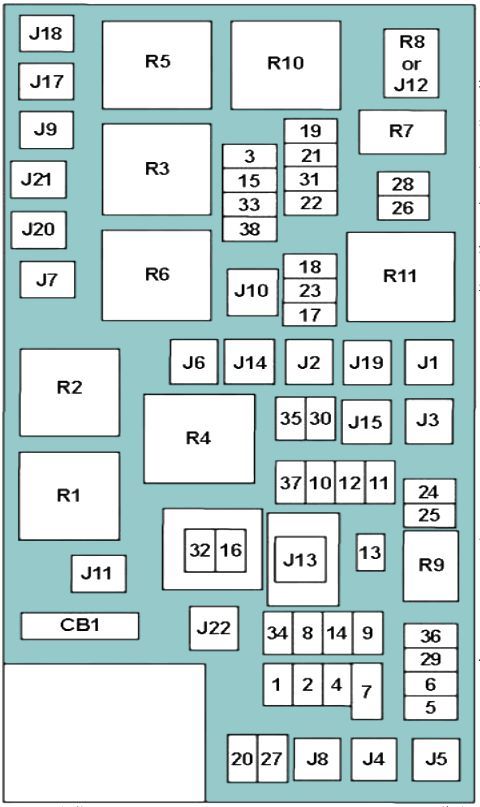

No.	Descripción	Corriente, A
R1	Relé auxiliar
R2	Interruptor de encendido (arranque)
R3	Relé de arranque
R4	Ejecutar / Iniciar
R5	PCM – Relé del módulo de control del tren motriz
R6	EBL – Relé de luz de marcha atrás eléctrica
	Calefacción de la ventana trasera
R7	Relé de la bomba de combustible del Chrysler Grand Voyager
R8	Vacío
R9	Ventilador trasero
R10	Relé de apagado automático (Principal)
R11	Baja velocidad – ventilador del radiador
Fusibles de cartucho
J1	Asiento plegable eléctricamente	40 A
J2	Módulo de accionamiento eléctrico de la puerta trasera	30 A
J3	antes de 2008: Módulo de puerta trasera	40 A
	desde 2009: Módulo de puerta trasera	30 A
J4	Conjunto de puerta del conductor	25 A
J5	Conjunto de puerta de pasajero	25 A
J6	Unidad de control electrónico de estabilidad, bomba ABS	40 A
J7	Unidad de control electrónico de estabilidad, válvula ABS	30 A
J8	Asiento con memoria	40 A
J9	Vehículo de combustible flexible y emisiones parcialmente cero	40 A
J10	Válvula rotativa manual, relé lavafaros	30 A
J11	Fuente de alimentación para relé de cerradura de módulo antirrobo, módulo de puerta corredera eléctrica	30 A
J12	Motor del ventilador del radiador, 2012 y posteriores: ventilador trasero (HVAC)	30 A
J13	IOD: Encendido apagado.	60 A
J14	Calefacción de la ventana trasera	40 A
J15	antes de 2010: Ventilador trasero	30 A
	2011: Ventilador delantero	30 A
	Desde 2012: Ventilador frontal	40 A
J17	Motor de arranque	40 A
J18	PCM – Módulo de control del tren motriz de rango de transmisión	20 A
J19	Ventilador del radiador	60 A
J20	Limpiaparabrisas delantero (baja/alta velocidad)	30 A
J21	Lavaparabrisas trasero y delantero	20 A
J22	Lucas	25 A
Tipo “Mini”
1	Interruptor de freno / luz de freno central	15 A
2	Luz de remolque, indicador de batería inteligente, luces antiniebla delanteras	20 A
3	Motor de bomba de vacío / desde 2012: Bloqueo del eje delantero y trasero	20 A
4	Conector de remolque	10 A
5	inversor	25 A
6	Sensor de lluvia, tablero o consola trasera – encendedor Cryler Voyager, toma n.° 1	20 A
7	Zócalo n.º 2	20 A
8	Asiento delantero calefaccionado	20 A
9	Asiento trasero calefaccionado	20 A
10	Antes de 2008: encendido apagado –   Receptor de audio digital satelital, Sistema de entretenimiento del automóvil, Sistema de manos libres, Sistema de DVD, Luz de tocador, Abre-puertas de garaje universal	20 A
	Desde 2009: encendido apagado,   receptor de audio digital satelital, módulo de transmisión de video, sistema de DVD, abridor de puerta de garaje universal, sistema de manos libres, luz de mesa	15 A
11	Encendido apagado –   Luz de capó, Aire acondicionado – Unidad de control automático de temperatura, MW SENSR	10 A
12	Radio, amplificador de audio	30 A
13	Encendido apagado: grupo de instrumentos, nodo del habitáculo (CCN), alarma, módulo de control inalámbrico (WCM), reloj, interruptor de control multifunción	20 A
14	Excepto EE. UU. (antes de 2011): conector de remolque	20 A
15	Ventilación del calentador, grupo de instrumentos, COL MOD, aire acondicionado y unidad de control automático de temperatura, IR SNS, espejo retrovisor, interruptor de caja de transferencia, sistema de monitoreo de presión de neumáticos, interruptor de control multifunción, sistema de reducción de ruido, solo diésel: bujías incandescentes, conjunto de interruptores (sensor Hall)	20 A
16	Controlador del sistema de seguridad pasiva y módulo de detección de ocupantes	10 A
17	Luces de circulación diurna, lado izquierdo:   luces traseras, de matrícula y de estacionamiento	15 A
18	Lado derecho:   luces de marcha, traseras y de estacionamiento	15 A
19	Módulo de control del tren motriz, apagado automático n.° 2 y n.° 1	25 A
20	Grupo de interruptores, iluminación interior, interruptor del volante, módulo de control de la dirección, grupo de instrumentos	15 A
21	Apagado automático #3	20 A
22	Cuerno en el lado derecho	10 A
23	Lado izquierdo del cuerno	10 A
24	Limpiaparabrisas trasero	25 A
25	Gasolina: Fusible de la bomba de combustible	20 A
	Motor diésel: bomba de combustible	20 A
26	Interruptor de la ventana del conductor, interruptor del espejo eléctrico	10 A
27	Bloqueo de la columna de dirección, interruptor de encendido, módulo de control inalámbrico, módulo de entrada pasiva, desde 2010: módulo de entrada sin llave	10 A
28	Potencia de transmisión, NGC: controlador de próxima generación, módulo de control de transmisión, conector de diagnóstico (anterior a 2008), módulo de control del tren motriz	10 A
29	Módulo de determinación de presencia de pasajeros	10 A
30	Espejo eléctrico, módulo de limpiaparabrisas trasero, 2009-2011: conector de enlace de datos (DLC)	15 A
31	Lámparas de marcha atrás	20 A
32	Conector de remolque (Europa), controlador SRS	10 A
33	Controlador global del tren motriz (GPEC), módulo de control del tren motriz (PCM), controlador de próxima generación (NGC), módulo de control de transmisión (TCM)	10 A
34	Hasta 2008: lavafaros, brújula, sistema de asistencia al aparcamiento, ventilación de calefacción, módulo de aire acondicionado	10 A
	Desde 2009: Asistente de estacionamiento, lavafaros, ventilación con calefacción, módulo de aire acondicionado, sistema de brújula, cámara trasera, sensor de infrarrojos, linterna, luces de las puertas, módulo de nivelación automática de faros (AHLM)  Solo diésel:    calentador de cabina diésel y relé del ventilador del radiador	10 A
35	Espejos calefactados	10 A
36	Toma central en consola #3	20 A
37	Programa electrónico de estabilidad, sistema de frenos antibloqueo, relé de bomba de combustible (Hi Control), interruptor de luz de freno	10 A
38	Puertas: motores de bloqueo o desbloqueo	25 A
Interruptor automático
CB1	Vacío
