Renault Master: pertenece a una serie de vehículos comerciales ligeros. A lo largo de los años, el Renault Master se comercializó con diferentes tipos de carrocería, tanto con base estándar como extendida. Las modificaciones del Master con mayor capacidad de carga también se conocen como Messenger y Mascott. Este modelo es una copia del Opel Movano y el Nissan Interstar, con una disposición de bloques similar. Las dos generaciones del Renault Master se produjeron en 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 y 2010. Durante este período, el vehículo fue rediseñado. El Renault Master 3 generación se fabricó en 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 y hasta la actualidad. Brindaremos información sobre la ubicación de los bloques de relés y fusibles del Renault Master 3 y 2 generaciones, mostraremos fotos de los bloques, un diagrama y una descripción de su propósito. Destacaremos el fusible responsable del encendedor de cigarrillos.
Debido a que el Renault Master se fabricó durante un largo periodo con diversas opciones de equipamiento eléctrico y modelos de carrocería, es imposible ofrecer una descripción general de los fusibles y relés. Tenga cuidado, ya que el fabricante se reserva el derecho a realizar cambios en el diseño del vehículo. El diseño de los bloques puede diferir del de este material. Si tiene alguna pregunta, le recomendamos contactar con el concesionario oficial de su zona.
En ambas generaciones hay 2 bloques principales con fusibles y relés. Uno está en el habitáculo, en el lado izquierdo del salpicadero. El segundo está debajo del capó, a la izquierda, cerca del montante.
2da generación

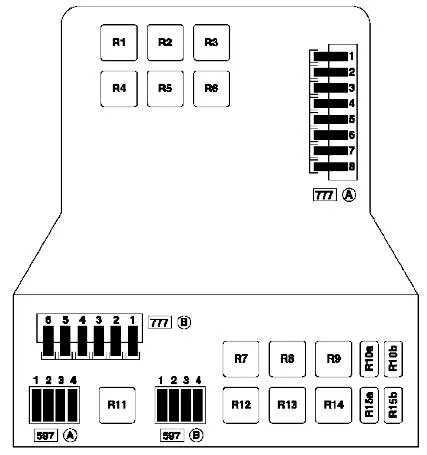

Bloque debajo del capó

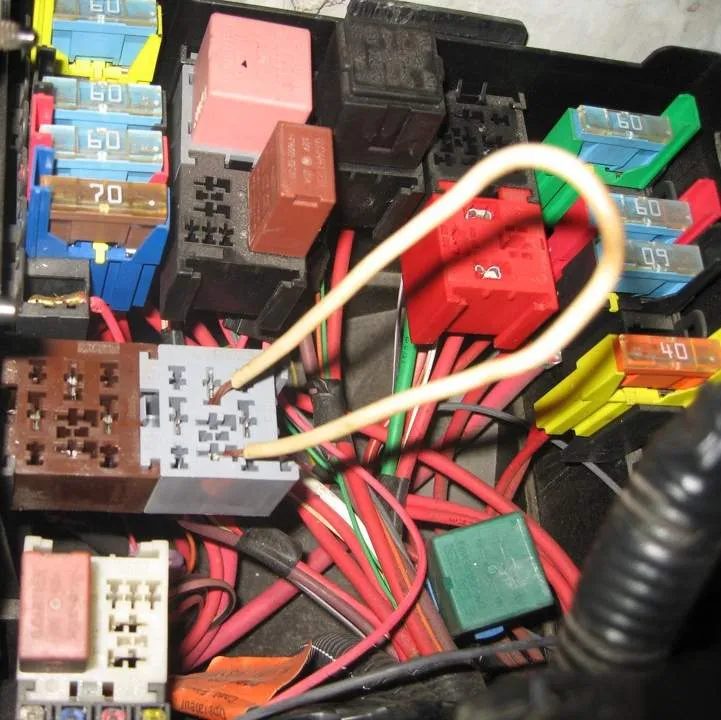

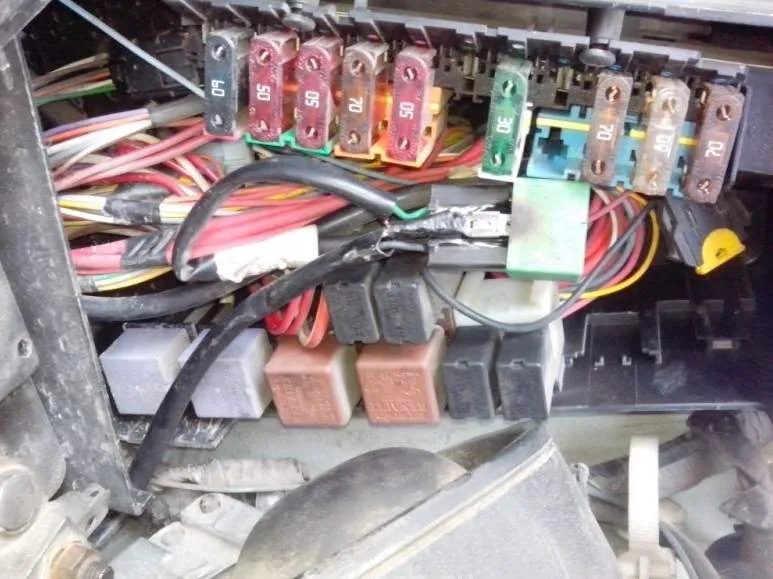

Fotos del bloque
| No. | A | Objetivo |
|---|---|---|
| Descripción del relé | ||
| R1 | Relé de suspensión neumática | |
| R2 | Relé de marcha del motor para motores G9T y G9U en versión autobús de 16 plazas o para equipamiento adicional | |
| R3 | Relé de calefacción del parabrisas | |
| R4 | No utilizado | |
| R5 | No utilizado | |
| R6 | No utilizado | |
| R7 | Relé 2 del ventilador de refrigeración del motor en vehículos con aire acondicionado | |
| R8 | No utilizado | |
| R9 | Relé de calefacción adicional 3 | |
| R10a | No utilizado | |
| R10b | No utilizado | |
| R11 | Relé de calefacción adicional 2 | |
| R12 | Relé de la ECU del sistema de inyección de combustible | |
| R13 | Relé de calefacción adicional 1 | |
| R14 | Relé 1 del ventilador de refrigeración del motor en vehículos con calefacción y aire acondicionado | |
| R15a | Relé del compresor del aire acondicionado | |
| R15b | Relé del calentador de combustible diésel | |
| Propósito de los fusibles | ||
| Tablero A (777) | ||
| 1 | 70A | Fusible del circuito de alimentación de la caja de fusibles del habitáculo, interruptor de iluminación exterior y de intermitentes, interruptor de encendido |
| 2 | 30A | Fusible del panel de control del aire acondicionado |
| 3 | 70A | Fusible del circuito de alimentación de la caja de fusibles del habitáculo, interruptor de iluminación exterior de las señales de giro |
| 4 | No utilizado | |
| 5 | 70A | Fusible para circuito de alimentación del relé después del interruptor de encendido 1, relé de calefacción de la luneta trasera, caja de fusibles del habitáculo |
| 6 | 30A | Fusible del relé de suspensión neumática |
| 7 | 70A | Fusible del relé de calefacción del parabrisas |
| 8 | 60A | Fusible del relé de potencia de la ECU del ABS |
| Tablero B (777) | ||
| 1 | 70A | Fusible del circuito de alimentación de la unidad de precalentamiento |
| 2 | 50A | Relé eléctrico del ventilador de enfriamiento del motor 1, relé eléctrico del ventilador de enfriamiento de baja velocidad |
| 3 | 30A | Relé de calefacción adicional 1 |
| 4 | 40A | Solo para motor ZD3: Relé del ventilador de enfriamiento del motor 2 |
| 5 | 70A | Relé de calefacción adicional 2 y 3 |
| 6 | 30A | Fusible del relé de la bomba eléctrica de la caja de cambios |
| Tablero A (597) | ||
| 1 | 20A | Fusible del circuito del motor |
| 2 | 10A | Fusible del relé de la bomba de combustible |
| 3 | No utilizado | |
| 4 | 25A | ECU del sistema de inyección |
| Junta B (597) | ||
| 1 | 30A | Relé de calefacción adicional 3 |
| 2 | 30A | Relé de calefacción adicional 2 |
| 3 | 30A | Relé de calefacción adicional 1 |
| 4 | 5A | Fusible para circuito de alimentación de placa de contactos para equipo adicional |

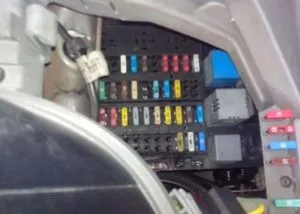

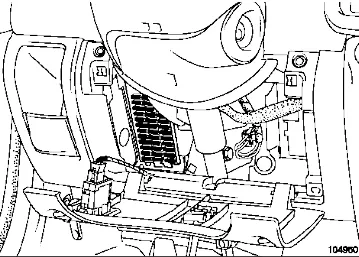

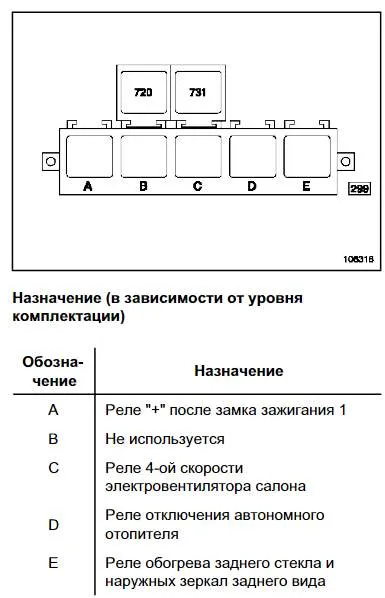

Bloque en la cabina

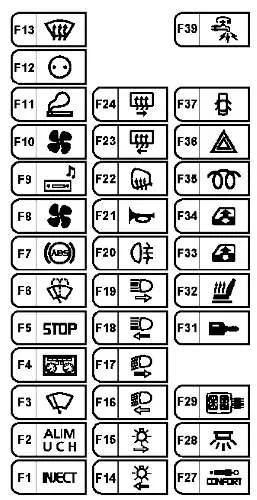

Opción 1
| No. | A | Objetivo |
|---|---|---|
| F1 | 5A | ECU del sistema de inyección, relé de arranque, conector de diagnóstico |
| F2 | 10A | Unidad Central del Habitáculo (UCH), encendedor de cigarrillos para primera fila de asientos, cierre centralizado, elemento calefactor de luneta trasera, control de ralentí, relé de luz antiniebla trasera, panel de control del aire acondicionado, control de velocidad, interruptor de luz de freno, control de velocidad, suspensión neumática, control del alcance de los faros, elemento calefactor del parabrisas, unidad central de control del sistema de control de aparcamiento, control de velocidad, unidad central de control de la suspensión controlada |
| F3 | 30A | Fusible del interruptor del limpiaparabrisas y lavaparabrisas, UCHBS |
| F4 | 15A | Fusible del cuadro de instrumentos, unidad de control del airbag, tacógrafo |
| F5 | 15A | Fusible del interruptor de luz de freno, generador, interruptor de luz de marcha atrás, relé de luz de marcha atrás |
| F6 | 15A | Fusible del interruptor del limpiaparabrisas y lavaparabrisas, motor del limpiaparabrisas |
| F7 | 5A | Fusible ABS, sensor de velocidad del vehículo |
| F8 | 15A | Relé del ventilador de refrigeración del motor, relé del compresor del aire acondicionado, relé del calentador de combustible diésel |
| F9 | 10A | Fusible del sistema de audio, pantalla multifunción, interfaz radiotelefónica, unidad central de comunicación |
| F10 | 30A | Fusible del panel de control del aire acondicionado |
| F11 | 10A | Fusible del encendedor de cigarrillos |
| F12 | 15A | Fusible de toma de equipo adicional |
| F13 | 5A | Relé de la ECU del sistema de inyección de combustible |
| F14 | 5A | Fusible de luz lateral izquierda, luz trasera izquierda, luz de matrícula izquierda, toma de caravana, UCH, sistema de audio, pantalla multifunción |
| F15 | 5A | Fusible de luz lateral derecha, luz trasera izquierda, luz de matrícula derecha, conector de caravana, cuadro de instrumentos |
| F16 | 10A | Fusible del faro izquierdo (luz de cruce), interruptor de control del alcance de los faros |
| F17 | 10A | Fusible del faro derecho (luz de cruce) |
| F18 | 10A | Fusible del faro izquierdo (luz alta), cuadro de instrumentos |
| F19 | 10A | Fusible del faro derecho (luz alta) |
| F20 | 10A | Fusible de luz antiniebla trasera, conector de caravana |
| F21 | 15A | Fusible de bocina |
| F22 | 5A | Fusible para espejos retrovisores exteriores calefactados |
| F23 | 20A | Fusible para el elemento calefactor de la ventana lateral trasera derecha |
| F24 | 20A | Fusible del elemento calefactor de la ventana lateral trasera izquierda |
| F25 | No utilizado | |
| F26 | No utilizado | |
| F27 | 5A | Fusible del relé de suspensión controlada |
| F28 | 15A | Fusible del tacógrafo, grupo de instrumentos, sirena de alarma, conector de diagnóstico, sensor de alarma antirrobo |
| F29 | 10A | Fusible del sistema de audio, pantalla multifunción, interfaz radiotelefónica, unidad central de comunicación |
| F30 | No utilizado | |
| F31 | 5A | Fusible del sensor de impacto, UCHBS |
| F32 | 15A | Fusible del elemento calefactor del asiento delantero, interruptor del espejo retrovisor exterior |
| F33 | 20A | Fusible del interruptor de la ventana de la puerta del conductor, interruptor de la ventana de la puerta del pasajero |
| F34 | 20A | Fusible del relé de tiempo del elevalunas |
| F35 | 20A | Relé del calentador de combustible diésel |
| F36 | 15A | Fusible del interruptor de advertencia de peligro |
| F37 | 30A | Fusible del interruptor de cierre centralizado |
| F38 | No utilizado | |
| F39 | 30A | Fusible para desconectar consumidores eléctricos (alimentación de los fusibles F27, F28, F29 y F31) |
El fusible número 11 es responsable del encendedor de cigarrillos.
Opción 2
| No. | A | Descripción |
|---|---|---|
| 1 | Repuesto | |
| 2 | Repuesto | |
| 3 | Repuesto | |
| 4 | 20A | Dispositivo antirrobo, sensor de impacto |
| 5 | Repuesto | |
| 6 | 10A | Luz alta izquierda, cuadro de instrumentos |
| 7 | 15A | Luz de techo, Memoria del sistema de audio, Cuadro de instrumentos, Receptor de control remoto de cerradura de puerta, Iluminación interior, Indicador con reloj incorporado, Relé de control de cerradura de puerta, Tocógrafo |
| 8 | 30A | Fusible de protección al consumidor de electricidad |
| 9 | Repuesto | |
| 10 | 10A | Faro derecho (luz alta) |
| 11 | 7,5 A | Luces antiniebla traseras, cuadro de instrumentos |
| 12 | Repuesto | |
| 13 | Repuesto | |
| 14 | 20A | Motor del limpiaparabrisas |
| 15 | Reservar | |
| 16 | 25A | Sistema de cierre centralizado de puertas |
| 17 | 30A | Lavafaros |
| 18 | 2A | Conector de diagnóstico del sistema de diagnóstico a bordo OBD2 |
| 19 | 5A | Suspensión neumática |
| 20 | 15A | Luces de advertencia de peligro, conector de diagnóstico |
| 21 | Reservar | |
| 22 | 2A | Sistema de frenos antibloqueo (ABS) |
| 23 | 15A | Señal de sonido |
| 24 | 7,5 A | Luces del lado derecho, luces de la matrícula |
| 25 | Reservar | |
| 26 | 5A | Elemento calefactor de la ventana trasera |
| 27 | 20A | Bombillas de luz del lado izquierdo, luces de matrícula, interruptor de control y luces del encendedor de cigarrillos |
| 28 | Reservar | |
| 29 | 15A | Calefacción del asiento |
| 30 | 20A | Válvula electromagnética de parada de motor diesel, Sistema de precalentamiento, Sistema de inyección. |
| 31 | 15A | Limpiaparabrisas, lavaparabrisas |
| 32 | 10A | Faro derecho (luz de cruce) |
| 33 | 25A | Elevador eléctrico de puertas de pasajeros de cristal |
| 34 | 20A | Bombillas de luz de freno, bombillas de luz de marcha atrás |
| 35 | 20A | Ventilador eléctrico para suministro de aire a la cabina. |
| 36 | 10A | Relé del temporizador del lavafaros, faro izquierdo (luz baja), grupo de instrumentos |
| 37 | 25A | Elevalunas eléctrico de la puerta del conductor |
| 38 | 7,5 A | ECU del sistema de inyección |
| 39 | Rezevny | |
| 40 | 20A | Sistema de audio, Relé del tacómetro, Relé del calentador de combustible diésel |
| 41 | 10A | Elementos calefactores para espejos retrovisores exteriores |
| 42 | 15A | Indicador de luz externa no apagada, grupo de instrumentos |
| 43 | Rezevny | |
| 44 | 25A | Encendedor |
| 45 | 40A | Ventilador eléctrico para suministrar aire al habitáculo de un automóvil con aire acondicionado. |
| 46 | 40A | Elemento calefactor de la ventana trasera |
El encendedor está controlado por el fusible número 44 a 25A.

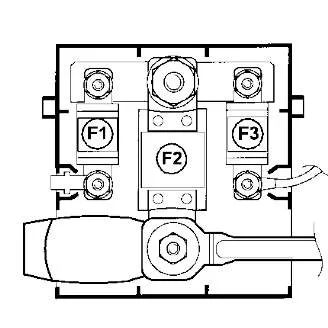

Fusibles en la batería
Estos fusibles están ubicados en el terminal positivo de la batería.
| No. | A | Descripción |
|---|---|---|
| F1 | 40A | Caja de fusibles en el habitáculo |
| F2 | 400A | Fuente de alimentación para la caja de fusibles de los circuitos de potencia, arranque, sistema de arranque. |
| F3 | 40A | Fusible del relé de alimentación de la unidad de control del sistema de inyección de combustible |
Tercera generación
Bloque debajo del capó
Se encuentra debajo del cañón. Para acceder al bloque, es necesario retirarlo.

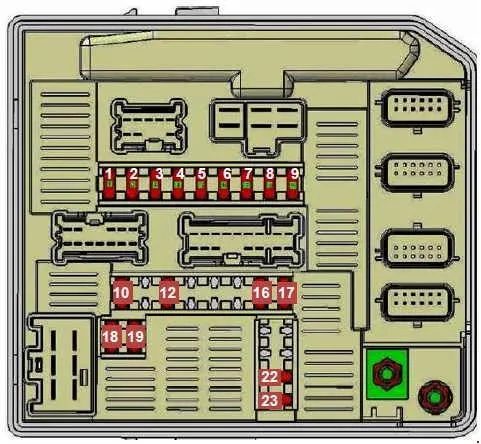

Opción 1
| No. | A | Descripción |
|---|---|---|
| F1 | 7,5 A | Luz del lado derecho |
| F2 | 7,5 A | Luz del lado izquierdo |
| F3 | 10A | Faros de luz baja derecha |
| F4 | 10A | Luz de cruce izquierda |
| F5 | 20A | Luces antiniebla |
| F6 | 10A | Luz alta izquierda |
| F7 | 10A | Luz alta derecha |
| F8 | 25A | Fuente de alimentación ABS |
| F9 | 30A | Limpiaparabrisas |
| F10 | 10A | PIS (Interruptor de encendido primario) Airbag |
| F11 | — | |
| F12 | 20A | Fuente de alimentación para la ECU de la caja de cambios (tracción delantera) |
| F13 | — | |
| F14 | — | |
| F15 | — | |
| F16 | 5A | Caja de cambios PIS (suministro de encendido primario) |
| F17 | 7,5 A | PIS del habitáculo (fuente de alimentación primaria) |
| F18 | 5A | ECU de inyección / Relé del calentador diésel |
| F19 | 10A | Luces de circulación traseras PIS (encendido primario) |
| F20 | — | |
| F21 | — | |
| F22 | 10A | Aire acondicionado (compresor) I |
| F23 | 5A | Descongelación (control de relé) |
Opción 2
| No. | A | Descripción |
|---|---|---|
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | AUTOBÚS X62 |
| F4 | 40 | Unidad de control electrónico del ABS |
| F5 | 50 | Relé de calefacción adicional 1 |
| F6 | 50 | Conversión de carrocería especial, X62 BUS |
| F7 | 70 | Relé de calefacción adicional 2 |
| F8 | 70 | Luces traseras, caja de fusibles y relé en el habitáculo, resistencia de calefacción del motor diésel |
| F9 | 70 | Caja de relés y fusibles en el habitáculo |
| F10 | 50 | Relé del ventilador del motor eléctrico 3, relé del ventilador del motor eléctrico (valor nominal según la configuración del vehículo) |
| 40 | ||
| F11 | 40 | Relé 1 velocidad del ventilador del motor, Relé 2 velocidad del ventilador del motor (valores nominales en función del equipamiento del vehículo) |
| 50 | ||
| 60 | ||
| F12 | 40 | Arranca el motor |
| F13 | 60 | Bloque de interfaz de calefacción |
| F14 | 60 | Bloque de interfaz de calefacción |
| F15 | 70 | Bloque de relés de bujías incandescentes diésel |
| F16 | 40 | Relé del grupo electrobomba de la caja de cambios |
| 50 | Caja de fusibles 2 | |
| PLACA DE FUSIBLES DE BARRA COLECTORA (260BA) | ||
| F1 | 5 | Alimentación para relé de control de iluminación (GRUAU) Luces delanteras y traseras |
| F2 | 5 | Alimentación para relé de control de iluminación (GRUAU) Iluminación individual (X81) |
| F3 | 15 | Fuente de alimentación para relé 1155 (70A + relé de carga adicional) |
| F4 | 25 | Fuente de alimentación del relé 1155 (relé de batería 70A + BCM) |
| F5 | 10 | Fuente de alimentación para pantalla multimedia de los kits GRUAU |
| F6 | 5 | Alimentación de la unidad electrónica de control de umbral |
| F7 | – | – |
| F8 | – | – |

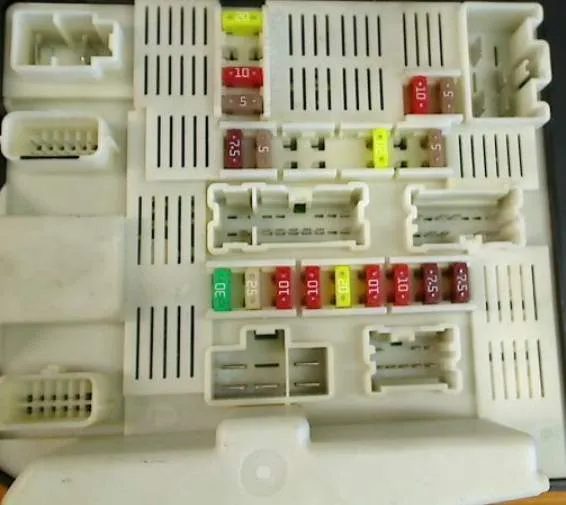

Bloques en la cabina
Bloque principal

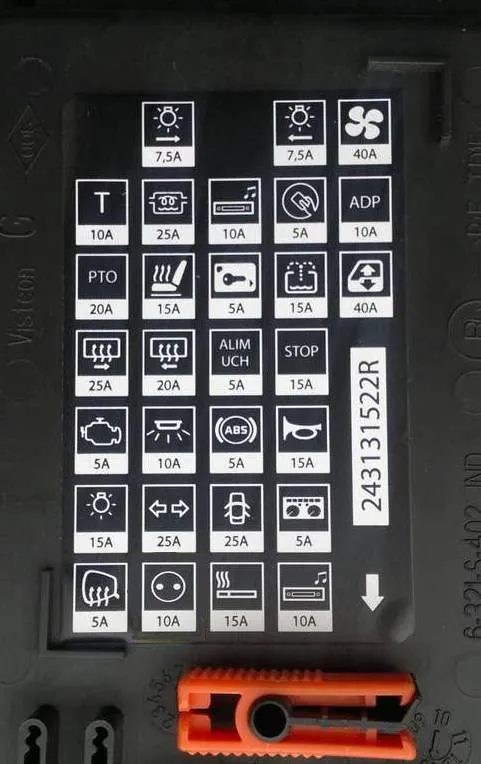

En la parte posterior de la cubierta protectora habrá un diagrama de diseño actualizado.
| No. | A | Descripción |
|---|---|---|
| 1 | 10 | Sistema de infoentretenimiento, asientos con calefacción, (Relé de servicio 1. Relé de funcionamiento del motor) |
| 2 | 15 | Encendedor |
| 3 | 10 | Zócalo 1 |
| 4 | 10 | Zócalo 2 |
| 5 | 5 | Panel |
| 6 | 30 | Cierre centralizado (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Intermitentes, faros antiniebla traseros, unidad de control de carrocería (UCE Habitacle + Batsecurite) |
| 8 | 5 | Conector de diagnóstico |
| 9 | — | — |
| 10 | 5 | ABS, Programa Electrónico de Estabilidad |
| 11 | 10 | Iluminación interior, luces de freno |
| 12 | 5 | Módulo de control de la carrocería |
| 13 | 15 | Señal de parada |
| 14 | 5 | Unidad de control de carrocería, elevalunas eléctricos, aire acondicionado |
| 15 | 20 | Ventana trasera izquierda con calefacción |
| 16 | 20 | Ventana trasera derecha con calefacción |
| 17 | 15 | Lavaparabrisas (mandos en el volante) |
| 18 | 5 | Inmovilizador electrónico |
| 19 | 15 | Calefacción del asiento (BFRH2, ADPCNC, adaptación) |
| 20 | — | — |
| 21 | 10 | Señales de giro |
| 22 | 10 | Sistema de infoentretenimiento, asientos con calefacción, pantalla del automóvil, conectores de audio, alarma |
| 23 | 5 | Comunicación manos libres |
| 24 | 10 | Tacógrafo |
| 25 | — | – (ubicación del diodo) |
| 26 | — | – (ubicación del diodo) |
| 27 | 40 | Ventilador de control de climatización |
| 28 | 10 | Accesorios adicionales (BFRH2, relé de extracción ACC, relé de servidumbre 1) |
| 29 | 40 | Elevalunas eléctricos, unidad de control de equipamiento de carrocería |
Los fusibles 2 y 3 son los responsables del funcionamiento del encendedor y de la toma frontal.
Bloques adicionales
Se encuentran en el lado derecho (volante izquierdo y derecho) debajo del panel de instrumentos y están fijados a la brida derecha de la viga del panel de instrumentos.
Bloque 1
| No. | A | Objetivo |
|---|---|---|
| 1 | 20A | Fuente de alimentación de distribución de corriente de carga – 12 V |
| 2 | 20A | Información sobre el funcionamiento del motor |
| 3 | 20A | Asiento calefaccionado |

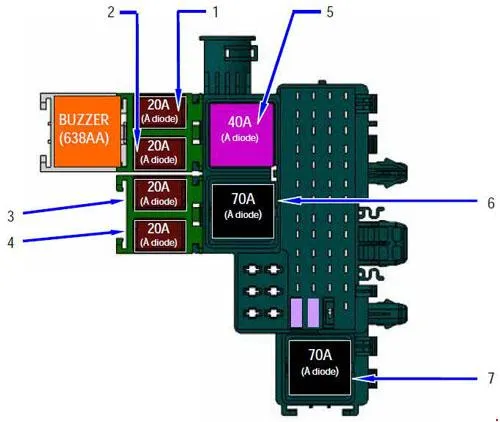

Bloque 2
| No. | A | Designación |
|---|---|---|
| 1 | 20A | Puerta corrediza |
| 2 | 20A | Tapa del maletero |
| 3 | 20A | Asiento de autobús con calefacción |
| 4 | 20A | Autobús ESP |
| 5 | 40A | Información sobre el aire acondicionado |
| 6 | 70A | BCM + fuente de alimentación de batería |
| 7 | 70A | + suministro de accesorios para la marquesina |
