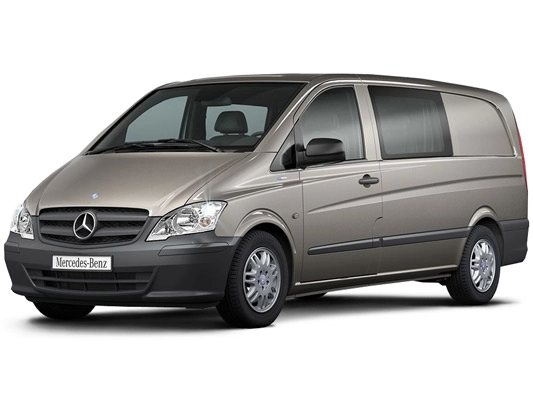

Mercedes-Benz Vito Viano W639 Clase V representa la segunda generación de la gama de modelos Mercedes Vito con la designación 639, se produjo en 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 y 2014. Durante este tiempo, el modelo ha sido actualizado. En este artículo, presentaremos una descripción de los fusibles y relés del Mercedes Vito 639 con diagramas de bloques y sus ubicaciones. Mencionamos el fusible del encendedor de cigarrillos.
El diseño de los bloques y la finalidad de sus elementos pueden diferir de los presentados y dependen del año de fabricación y del nivel de equipamiento eléctrico.
Bloque debajo del capó

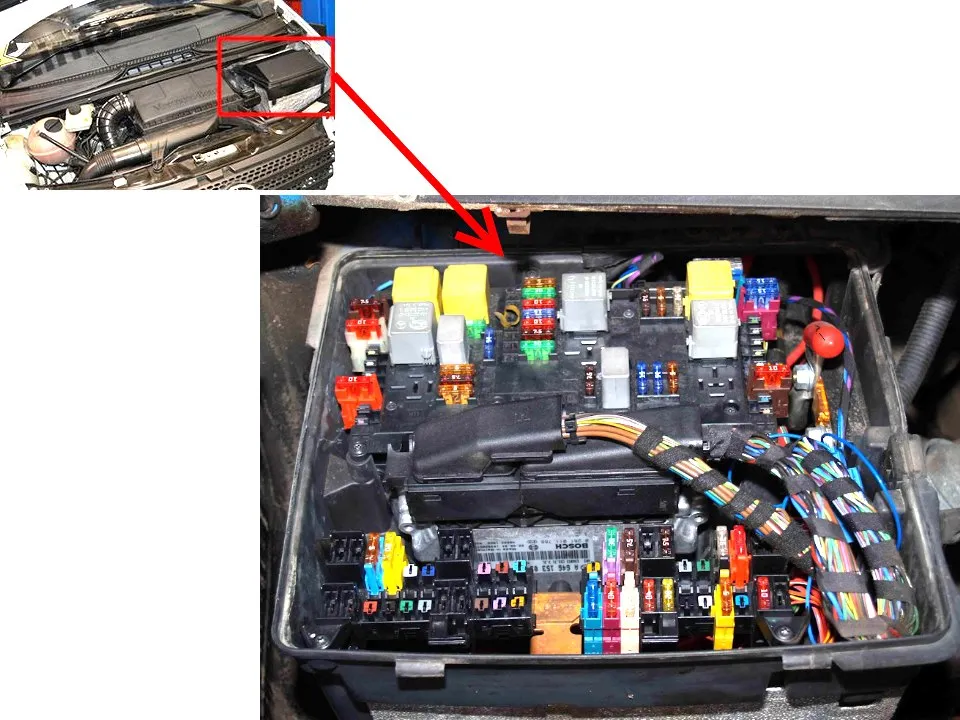

Debajo del capó, el bloque de fusibles principal está ubicado a la izquierda o derecha del compartimiento del motor, detrás de una cubierta protectora, y consta de varias secciones.
Fusibles

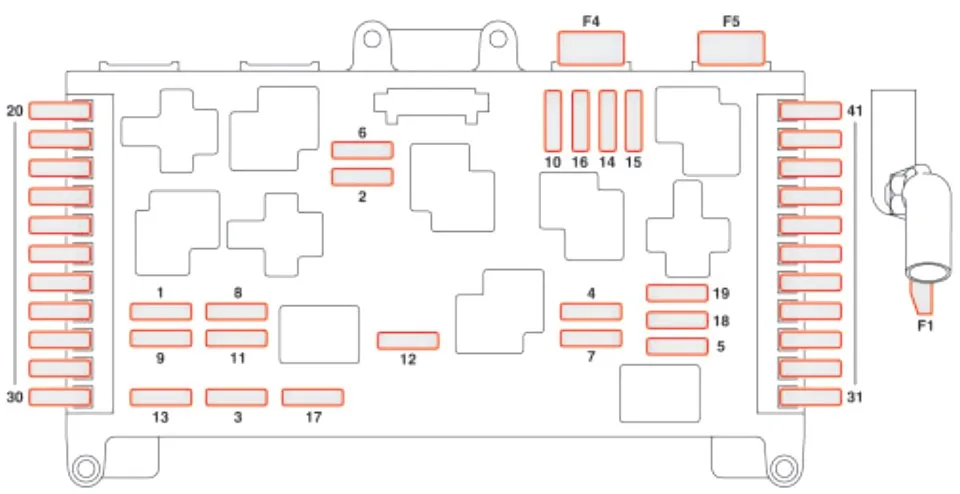

Sección superior principal
| No. | A | Descripción |
|---|---|---|
| 1 | 30A | Limpiaparabrisas |
| 2 | 15A | Señal |
| 3 | 5A | Interruptor de luz de freno |
| 4 | 7,5 A | Calefacción |
| 5 | 5A | Conector de diagnóstico, interruptor de luz giratorio, panel de instrumentos |
| 6 | 5A | Componentes del motor |
| 7 | 30A | Limpiaparabrisas trasero |
| 8 | 10A | Terminal 87 (1) |
| 9 | 15A | Terminal 87 (2) |
| 10 | 10A | Terminal 87 (3) |
| 11 | 7,5 A | Terminal del motor 30 Z |
| 12 | 30A | Ventana trasera calefactada |
| 13 | 7,5 A | Interruptor de encendido / panel de instrumentos |
| 14 | 7,5 A | Sistema de frenos |
| 15 | 5A | Ajuste de los faros |
| 16 | 25A | Motor de arranque |
| 17 | 15A | Bomba de combustible |
| 18 | 15A | Iluminación del encendedor de cigarrillos/guantera |
| 19 | 5A | Radio |
| 20 | 15A | Bobinas de encendido M112 |
| 20 | 5A | Diésel HFM |
| 21 | 7,5 A | Transmisión automática |
| 22 | 7,5 A | Tacógrafo |
| 23 | 10A | Unidad de control del airbag |
| 24 | 5A | Espejo retrovisor |
| 25 | 5A | Unidad de control del remolque |
| 26 | 5A | Relé de disparo |
| 27 | 5A | Fabricante de carrocería/equipo de la terminal 15 |
| 28 | 10A | Unidad de control de transmisión |
| 29 | 5A | Sistema de asistencia al arranque |
| 30 | Reservar | |
| 31 | 10A | Señal ATA |
| 32 | 5A | Conector de teléfono móvil / VICS |
| 33 | 10A | Airbag, reconocimiento automático de asientos para niños |
| 34 | 5A | Fabricante de carrocería/equipo de la terminal 15 R |
| 35 | 7,5 A | Panel de control superior |
| 36 | 10A | Ajuste lumbar (asiento) |
| 37 | 7,5 A | Espejo de maquillaje con luz |
| 38 | 7,5 A | Entretenimiento en el asiento trasero |
| 39 | Reservar | |
| 40 | 10A | Fusible del motor (diésel) |
| 40 | 20A | Fusible del motor (gasolina) |
| 41 | 10A | Fusible del motor (diésel) |
| 41 | 20A | Fusible del motor (gasolina) |
| F1 | 225A | Terminal 30, sistema eléctrico, generador |
| F4 | 60A | Ventilador del aire acondicionado (unidad de enfriamiento) |
| F5 | 40A | Bomba de aire secundaria |

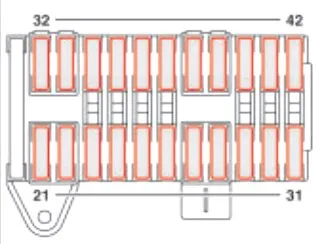

Sección inferior derecha
| No. | A | Calificación |
|---|---|---|
| 21 | 5A | Interruptor de luz y parte superior del panel de control |
| 22 | 7,5 A | Entretenimiento en el asiento trasero |
| 23 | 10A | Luz interior |
| 24 | 7,5/25 A | Panel de control superior y trampilla elevable y deslizante |
| 25 | 25A | Techo del compartimento trasero corredizo/abatible |
| 26 | 5A | Calefacción adicional, radio. |
| 27 | 7,5 A | Aire acondicionado en la parte delantera de la cabina. |
| 28 | 15A | Salida de entretenimiento trasera |
| 29 | 7,5 A | Módulo de control de teléfono móvil/cambiador de CD/micrófono |
| 30 | 30A | Controles de calefacción del asiento |
| 31 | 5A | Tacógrafo |
| 32 | 5A | Puerta de enlace de diagnóstico |
| 33 | 10A | Conector de diagnóstico |
| 34 | 15A | Puerta de enlace de audio |
| 35 | Reservar | |
| 36 | 30A | Sistema de limpieza de faros |
| 37 | 10A | Pitido de batería ATA |
| 38 | 20A | Bloqueo de la columna de dirección |
| 39 | 40A | Ventilador del compartimento delantero |
Sección inferior izquierda
| No. | A | Cita |
|---|---|---|
| 21 | 15A | Toma de 12 V en el habitáculo a la izquierda |
| 22 | 15A | Toma de 12 V en el habitáculo a la derecha |
| 23 | 20A | Toma de remolque |
| 24 | 25A | Unidad de reconocimiento de remolque |
| 25 | 30A | Ajuste del asiento del conductor |
| 26 | 30A | Ajuste del asiento del copiloto |
| 27 | 30A | Puerta corredera eléctrica izquierda |
| 28 | 30A | Puerta corredera eléctrica derecha |
| 29 | 30A | Ventilador del compartimento trasero |
| 30 | 40A | Sistema de suspensión neumática |
| 31 | 10A | sensores de estacionamiento |
| 32 | 5A | Sensor de presión de neumáticos |
| 33 | 25A | Sistema de audio |
| 34 | 5A | Unidad de control de telefonía móvil / VICS, amplificador de TV |
| 35 | 20A | Unidad de control de calefacción autónoma |
| 36 | Reservar | |
| 37 | 5A | Sistema de aire acondicionado trasero |
| 38 | 7,5 A | Control de cámara COMAND |
| 39 | 5A | Taxímetro ordinario |
| 40 | 15A | Toma de 12 V, trasera derecha |
| 41 | 10A | Unidad de control de señal de giro del techo |
| 42 | Reservar |
Los fusibles números 21, 22 y 40 de 15A son los responsables del funcionamiento del encendedor.

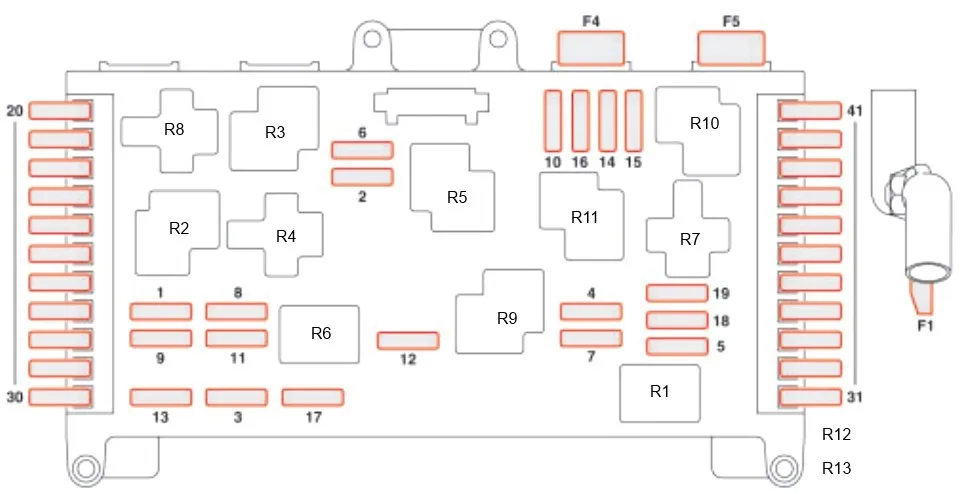

Relé
| No. | Cita |
|---|---|
| R1 | Relé de bocina |
| R2 | Relé limpiador de escoria n.° 1 |
| R3 | Relé limpiador de escoria n.° 2 |
| R4 | Relé de potencia; |
| Control del motor. | |
| R5 | Relé de arranque |
| R6 | Relé de la bomba de combustible |
| R7 | Contacto de relé 15R |
| R8 | Contacto de relé 15R |
| R9 | Relé de calefacción de la ventana trasera |
| R10 | Contacto de relé 15R |
| R11 | Contacto de relé 15R |
| R12 | Relé del lavafaros |
| R13 | Relé de bomba de inyección de aire secundario |

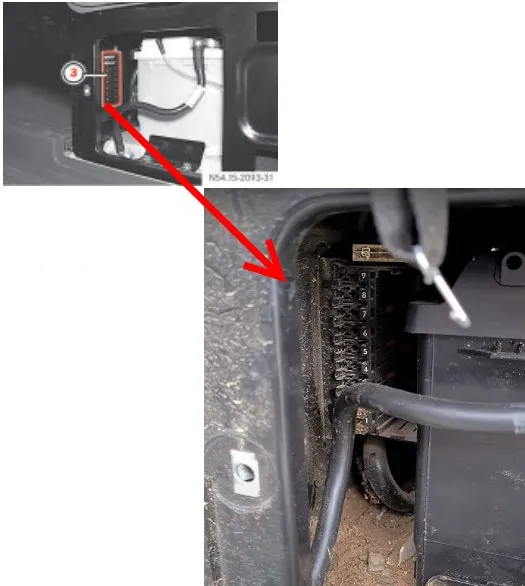

Bloque de cabañas
Se encuentra en el lateral del asiento del conductor.
| No. | A | Descripción |
|---|---|---|
| F6 | — | Módulo de adquisición de señales y excitación (SAM) / bloque de fusibles y relés (SRB) / unidad de control del motor, interruptor de encendido, panel de instrumentos |
| 1 | 25A | Unidad de control de puerta, izquierda |
| 2 | 25A | Unidad de control de puerta, derecha |
| 3 | 25A | Unidad de control de módulo especial parametrizada / Backup (para China) |
| 4 | 25A | Unidad de control de módulo especial parametrizada / Backup (para China) |
| 5 | 15A | Toma de corriente de 12 V en el marco del asiento del pasajero delantero / Repuesto (para China) |
| 6 | Repuesto | |
| 7 | Repuesto | |
| 8 | Repuesto | |
| 9 | Equipamiento de repuesto/adicional para un coche de viaje/minivan [1] | |
| 10 | Repuesto | |
| 11 | Repuesto | |
| 12 | Repuesto | |
| 13 | 15/20A | Radio / Sistema de MANDO / Tomas 1ª y 2ª DIN |
| 14 | 7,5 A | Equipo para modernizar un sistema de entretenimiento para pasajeros en el asiento trasero o con teléfono móvil |
| 15 | 5A | Interfaz de tacógrafo/medios |
| 16 | 25A | Sistema acústico |
| 17 | 5A | Taxímetro |
| 18 | 25A | Panel de control debajo del techo / techo corredizo superior |
