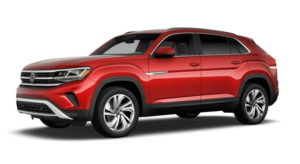

El Volkswagen Teramont de primera generación se fabricó en 2017, 2018, 2019, 2020, 2021, 2022 y 2023. Durante este tiempo, el modelo ha sido rediseñado. En algunos países, también se conoce como Volkswagen Atlas. En nuestra publicación encontrará una descripción de los fusibles y relés del Volkswagen Teramont con diagramas de bloques, ubicación y ejemplos de fotos. Preste atención al fusible del encendedor.
La función de los fusibles y relés puede variar de la mostrada y depende del año de fabricación, el equipo y el país de entrega. En caso de dificultades, contacte con su distribuidor más cercano.

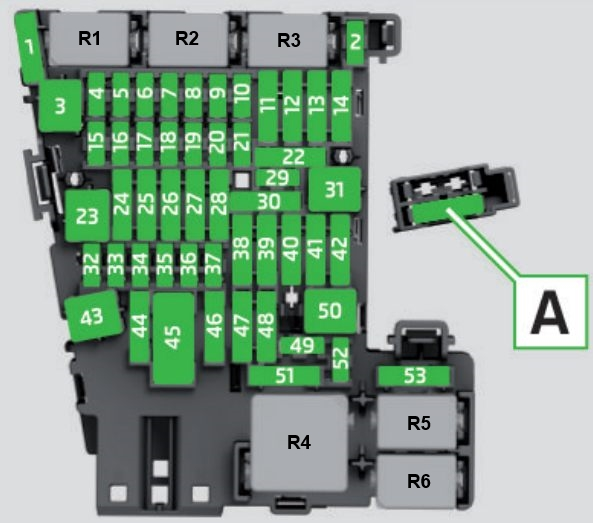

Bloque de cabañas

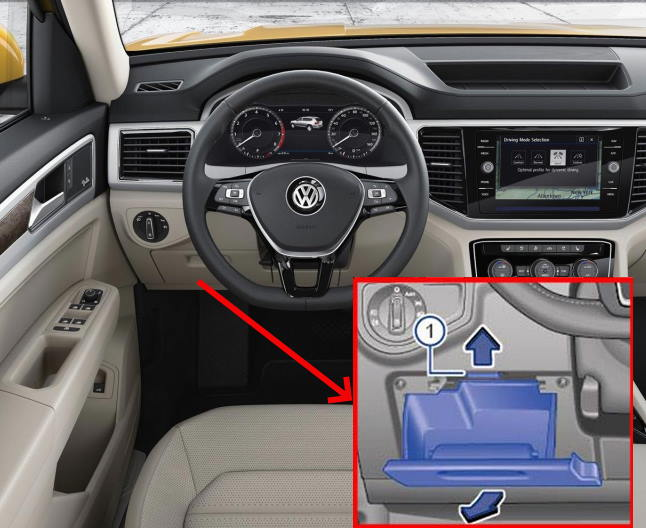

El bloque de fusibles y relés se encuentra en la parte inferior del panel de instrumentos, en el lado del conductor. Para acceder a él, debe retirar la guantera.
Descripción
| 1 | No utilizado |
| 2 | Módulo de control electrónico de la columna de dirección 10A |
| 3 | Módulo de control del ventilador de suministro de aire trasero 30A |
| 4 | Módulo de control de red integrado de 7,5 A |
| 5 | Bus de datos de interfaz de diagnóstico a bordo de 7,5 A |
| Relé del sistema de arranque remoto | |
| 6 | Mecanismo selector de 7,5 A |
| Solenoide de encendido | |
| 7 | 10A Control de calefacción y aire acondicionado |
| Unidad de control de la pantalla trasera del aire acondicionado | |
| Relé de calefacción de la ventana trasera | |
| Relé del embrague del aire acondicionado | |
| Módulo de control de presión de neumáticos | |
| 8 | Conexión de diagnóstico de 7,5 A |
| Botón de freno de estacionamiento electromecánico | |
| Cabezal de control de selección de perfil de conducción | |
| Sensor de lluvia/luz | |
| Interruptor de luz giratorio | |
| Módulo de control del alcance de las luces de giro y de los faros | |
| Lámpara 1 de la iluminación del contorno del panel de instrumentos | |
| Lámpara 2 de la iluminación del contorno del panel de instrumentos | |
| Lámpara 3 de la iluminación del contorno del panel de instrumentos | |
| Cabezal de control del abridor de puertas de garaje | |
| 9 | 7.5A Unidad de control electrónico de la columna de dirección |
| Interruptor de encendido/arranque | |
| 10 | Cabezal de control de pantalla de información frontal 7.5A |
| 11 | Módulo de control de red a bordo de 40 A |
| 12 | Módulo de control de electrónica de información 20A 1 |
| 13 | No utilizado |
| 14 | Módulo de control del ventilador de suministro de aire de 40 A |
| 15 | 10A Unidad de control electrónico de bloqueo de la columna de dirección |
| 16 | Concentrador USB de 7,5 A |
| Conexión USB 1 | |
| 17 | 7.5A Cuadro de instrumentos |
| Módulo de llamada de emergencia y módulo de control de la unidad de comunicación | |
| 18 | Mecanismo selector de 7,5 A |
| Módulo de control de cámara periférica | |
| Asa de la tapa trasera | |
| 19 | Interfaz del sistema de acceso/arranque 7.5A |
| 20 | No utilizado |
| 21 | Módulo de control de tracción total 15A |
| 22 | Módulo de control de reconocimiento de remolque 15A |
| 23 | Módulo de control de techo corredizo eléctrico de 30 A |
| 24 | Módulo de control de red a bordo de 40 A |
| 25 | Módulo de control de la puerta del conductor 30A |
| Motor de la ventana trasera del lado del conductor | |
| 26 | Módulo de control de red de a bordo de 30 A |
| 27 | Módulo de control de red de a bordo de 30 A |
| 28 | Módulo de control de reconocimiento de remolque 25A |
| 29 | Sensor de presión del circuito de refrigerante 5A |
| 30 | Relé del sistema de arranque remoto de 10 A |
| 31 | Módulo de control de la cubierta trasera |
| 32 | Módulo de control de detección de puntos ciegos 10A |
| Módulo de control de detección de puntos ciegos 2 | |
| Unidad de control del sistema de asistencia al aparcamiento | |
| Cámara frontal del sistema de asistencia al conductor | |
| Módulo de control remoto | |
| 33 | Módulo de control del airbag de 7,5 A |
| Sensor de presencia del pasajero del asiento delantero | |
| Módulo de control del sistema de detección de presencia de pasajeros | |
| 34 | Sensor de presión del circuito de refrigerante de 7,5 A |
| Módulo de interruptores en el panel de instrumentos, en el centro / Testigo de desactivación del airbag del acompañante | |
| Espejo retrovisor interior | |
| Interruptor de luz giratorio | |
| Zócalos de relé | |
| 35 | Conector de diagnóstico de 7,5/10 A |
| 36 | 7.5/10A Faro derecho |
| 37 | 7.5/10A Faro izquierdo |
| 38 | Módulo de control de reconocimiento de remolque 25A |
| 39 | Módulo de control de la puerta del pasajero delantero 30A |
| Motor de la ventana trasera del lado del pasajero | |
| 40 | Toma de corriente 20A 12 V |
| Toma de 12 V 2 | |
| Toma de 12 V 3 | |
| 41 | No utilizado |
| 42 | Módulo de control de red a bordo de 40 A |
| 43 | Módulo de control de audio digital 30/40A |
| 44 | Módulo de control de reconocimiento de remolque 15A |
| 45 | Ventilador 15A 1 respaldo del asiento delantero izquierdo |
| Ventilador del cojín del asiento delantero izquierdo 1 | |
| 46 | Convertidor 7,5/30A con toma, 12V-230V |
| 47 | Motor del limpiaparabrisas trasero de 15 A |
| 48 | No utilizado |
| 49 | Relé de arranque de 7,5 A 1 |
| Relé de arranque 2 | |
| Relé del sistema de arranque remoto | |
| 50 | Módulo de control de cubierta trasera 40A |
| 51 | 25A Unidad de control de pantalla trasera del aire acondicionado |
| 52 | No utilizado |
| 53 | Relé de desempañado de ventana trasera de 30 A |

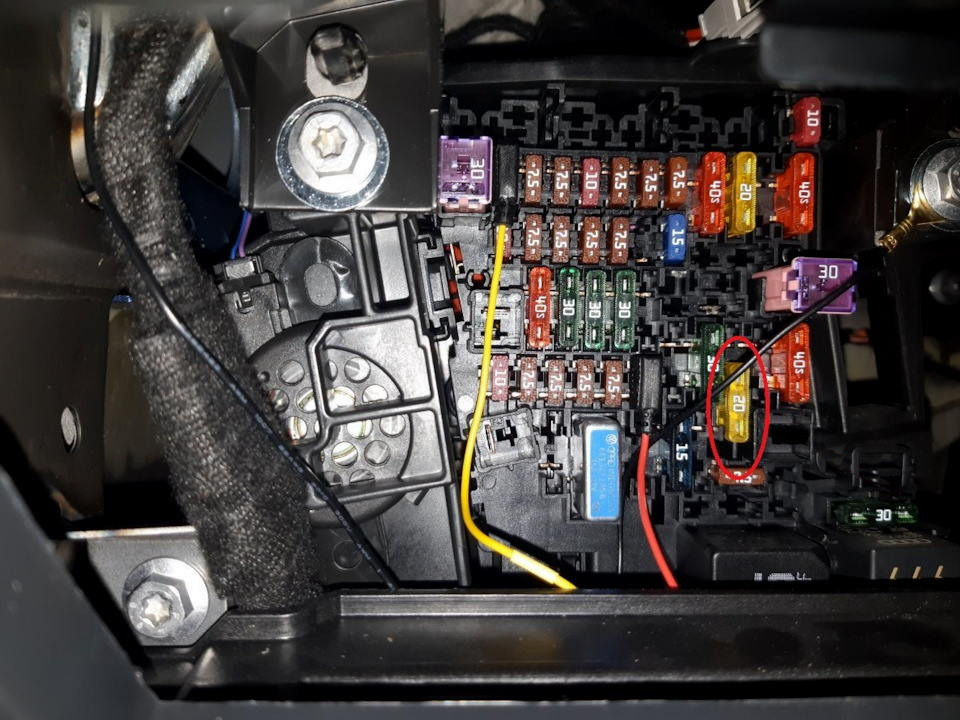

El fusible nº 40, 20A, es el responsable del encendedor de cigarrillos.
Relé
- Relé del sistema de dosificación de reductor R1 -J963-
- R2 –
- R3 –
- Relé de potencia del terminal 15 R4 -J329-
- Relé de calefacción de la luneta trasera R5 -J9-
- Relé de zócalo R6 -J807-

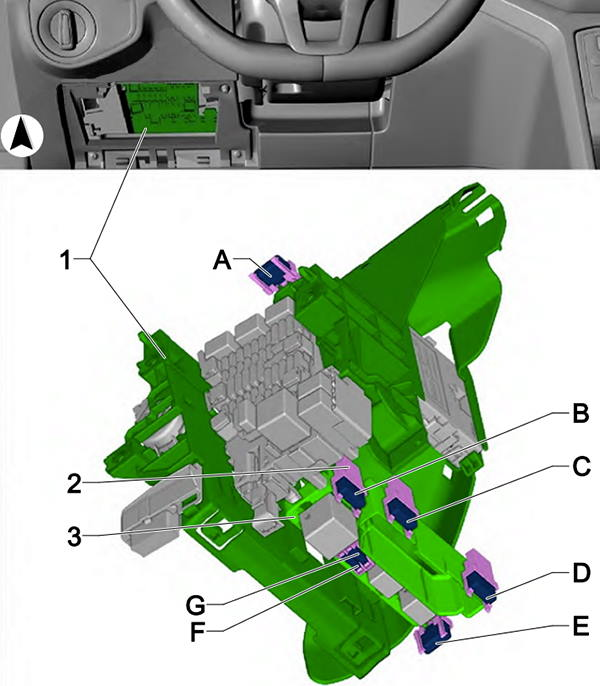

Fusibles adicionales
Esquema
Calificación
| A | No utilizado |
| B | 15A Cabezal de control de ajuste del asiento delantero derecho |
| Ventilador 1 del respaldo del asiento delantero derecho | |
| Ventilador del cojín del asiento delantero derecho 1 | |
| do | No utilizado |
| D | Puerto de carga USB de 7,5 A 1 |
| Y | Sensor de presión del circuito de refrigerante 5A |
| F | No utilizado |
| GRAMO | Sensor de posición del freno del remolque eléctrico 25A |
Bloques bajo el capó

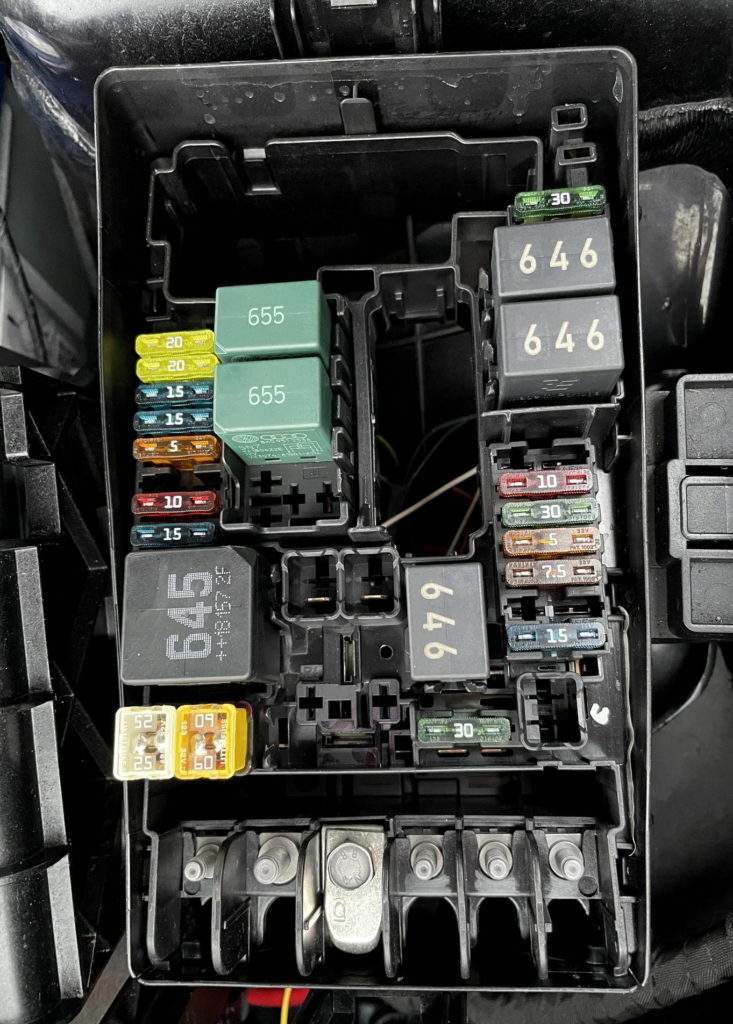

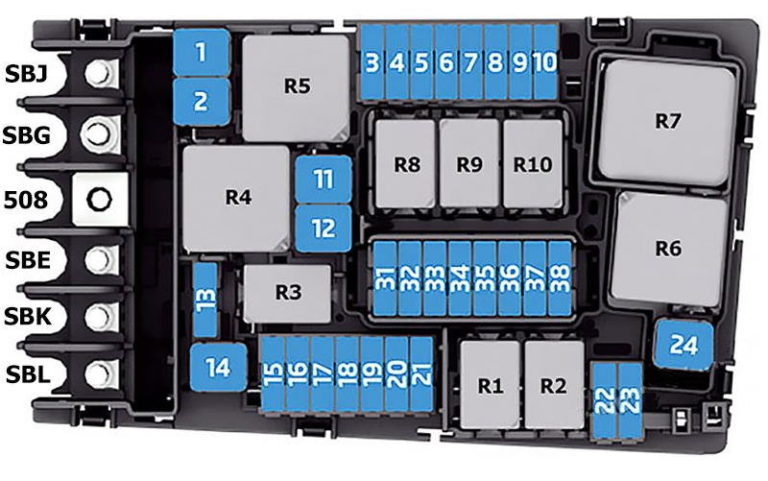

Unidad principal

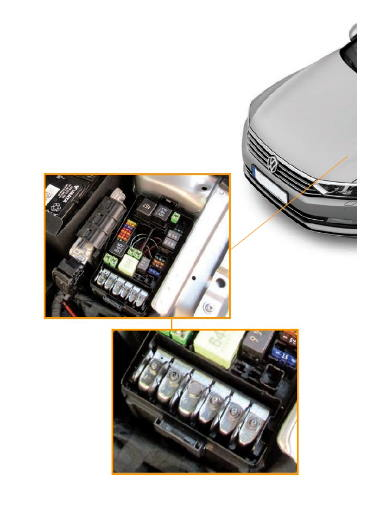

El bloque principal de fusibles y relés debajo del capó se encuentra en el lado izquierdo del compartimiento del motor, al lado de la batería.
Cita
| SBJ | Alimentación a fusibles de 125A (en panel de fusibles C) N° 4, 12, 14, 22, 38, 40, 42, 46, 51, 53. |
| Zócalos de relé | |
| Terminal 15 del relé de potencia | |
| Interruptor automático 1 ajuste del asiento del pasajero delantero | |
| Disyuntor del remolque | |
| SBG | Generador de 400 A con regulador de voltaje |
| 508 | Conexión de tornillo – terminal 30 (en la unidad electrónica) / batería |
| SBE | Módulo de control de dirección asistida 80A |
| CBC | Fuente de alimentación con fusibles de 80 A (en el panel de fusibles C): n.° 3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SBL | Ventilador de radiador 80A |
| SB1 | Módulo de control ABS 25/40A |
| SB2 | Unidad de control ABS 60A |
| SB3 | Módulo de control del motor 15A |
| SB4 | Módulo de control de detección de fugas del tanque de combustible 10A |
| Ventilador del radiador (módulo de control del ventilador del radiador, ventilador del radiador) | |
| Sensor de temperatura del nivel de aceite | |
| válvula de cierre de refrigerante | |
| Válvula de ajuste del árbol de levas 1 | |
| válvula de circulación de refrigerante | |
| Válvula de control de guía del colector de admisión | |
| Válvula de ajuste del árbol de levas de escape 1 | |
| Válvula de control de purga del recipiente EVAP 1 | |
| Válvula de recirculación del turbocompresor | |
| Válvula de control de presión de aceite | |
| Válvula de control de la boquilla de enfriamiento del pistón | |
| válvula de control de refrigerante | |
| SB5 | Relé de potencia del componente del motor de 10 A |
| Actuadores de levas de escape A y B de los cilindros 1-4 | |
| SB6 | Interruptor de luz de freno 5/7.5A |
| SB7 | Motor de la aleta del radiador de 7,5/10/15 A |
| Módulo de control de detección de fugas del tanque de combustible | |
| Bomba de calefacción auxiliar | |
| Válvula de refrigerante del bloque de cilindros | |
| Elemento calefactor de ventilación forzada del cárter | |
| Bomba de recirculación de refrigerante | |
| Válvula de refrigerante de transmisión | |
| válvula de cierre de refrigerante | |
| SB8 | 15A Sonda lambda 1 después del catalizador / Calentador de sonda lambda 1 después del catalizador |
| Sonda lambda 2 después del catalizador / Calentador de sonda lambda 2 después del catalizador | |
| Sonda lambda 1 antes del convertidor catalítico/calentador de la sonda lambda | |
| SB9 | Bobina de encendido 10/20A 1-6 con etapa de salida de potencia |
| Bomba de calefacción auxiliar | |
| Válvula de control de purga del recipiente EVAP 1 | |
| Válvula de ajuste del árbol de levas 1 | |
| Válvula de ajuste del árbol de levas de escape 1 | |
| SB10 | Módulo de control de la bomba de combustible 20A |
| SB11 | No utilizado |
| SB12 | No utilizado |
| SB13 | Módulo de control de transmisión 30A |
| SB14 | Relé del desempañador del parabrisas 40/60A |
| SB15 | Relé de bocina 15A |
| SB16 | Relé de potencia del componente del motor de 20 A |
| Bobina de encendido 1-4 con etapa de salida de potencia | |
| SB17 | Unidad de control ABS 7.5A |
| Módulo de control del motor | |
| Relé de alimentación de la unidad de control del motor Motronic | |
| SB18 | Módulo de control de batería de 5/7,5 A |
| Bus de datos de la interfaz de diagnóstico a bordo | |
| SB19 | Relé del motor del limpiaparabrisas 30A 1 |
| Relé del motor del limpiaparabrisas 2 | |
| SB20 | Módulo de control de apertura de puerta de garaje de 7,5/10 A |
| SB21 | 15A No utilizado/módulo de control de transmisión |
| SB22 | Módulo de control del motor 5/7.5A |
| SB23 | Arrancador de 30 A |
| SB24 | No utilizado |
| SB25 | No utilizado |
| SB26 | No utilizado |
| SB27 | No utilizado |
| SB28 | No utilizado |
| SB29 | No utilizado |
| SB30 | No utilizado |
| SB31 | No utilizado |
| SB32 | No utilizado |
| SB33 | No utilizado |
| SB34 | No utilizado |
| SB35 | No utilizado |
| SB36 | No utilizado |
| SB37 | Módulo de control del calentador auxiliar 20A |
| SB38 | No utilizado |
Relé
- Relé de arranque R1 1-J906-
- Relé de arranque R2 2 -J907-
- Relé de bocina R3 -J413-
- Relé de alta potencia térmica R4 -J360-
- Relé principal R5 -J271- (gasolina) / Relé de alimentación terminal 30 -J317- (diésel)
- Unidad de control automático de bujías incandescentes R6 -J179- (gasolina)
- Relé de baja potencia térmica R7 -J359-(diésel)
- Relé de alimentación de componentes del motor R8 J757 (motor de gasolina de 2,0 l)
- Relé de calefacción del parabrisas R9 -J47-
- R10 Relé de calefacción del parabrisas 2 -J611-

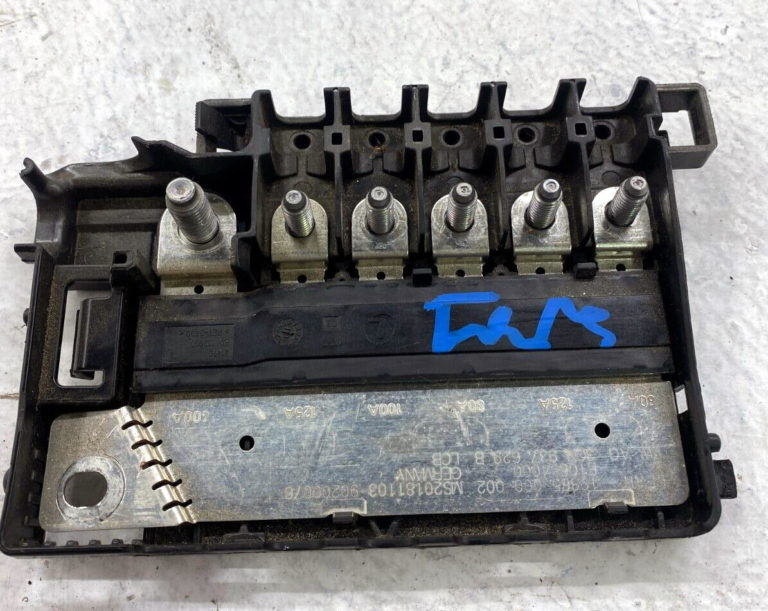

Unidad adicional

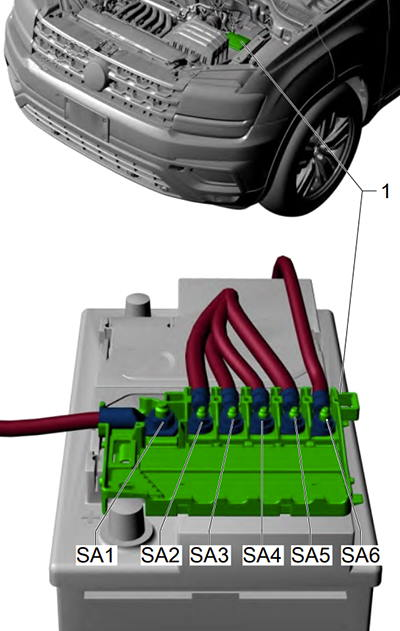

Este bloque de fusibles de alta capacidad está instalado en la tapa de la batería.
Esquema
Transcripción
| SA1 | Generador de 400 A con regulador de voltaje |
| SA2 | – |
| SA3 | Ventilador de radiador de 100 A |
| SA4 | Fuente de alimentación con fusibles de 80 A (en el panel de fusibles C): n.° 3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SA5 | Alimentación a fusibles de 125A (en panel de fusibles C) N° 4, 12, 14, 22, 38, 40, 42, 46, 51, 53. |
| Zócalos de relé | |
| Terminal 15 del relé de potencia | |
| Interruptor automático 1 ajuste del asiento del pasajero delantero | |
| Disyuntor del remolque | |
| SA6 | Módulo de control de dirección asistida 80A |
