El Peugeot 508 sustituyó en la línea de producción a dos modelos a la vez: el 407 y el 607. Este coche se fabricó en los años 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 y hasta la actualidad. Presentaremos una descripción de los fusibles del Peugeot 508 con diagramas de bloques.

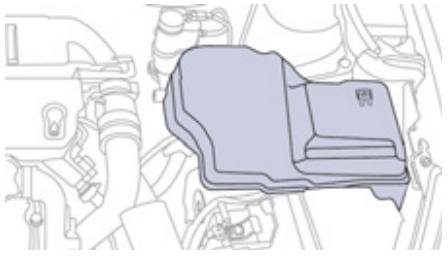

Caja de fusibles debajo del capó
En el compartimiento del motor, la caja de fusibles se encuentra en el lado izquierdo, cerca de la batería.

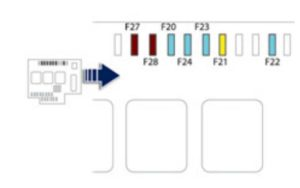

Descripción
- F20 15A Bomba lavaparabrisas delantero y trasero.
- F21 20A Bomba lavafaros.
- F22 15A Señal audible.
- F23 15A Faro largo derecho.
- F24 15A Faro largo izquierdo.
- F27 5A Mando faro izquierdo.
- F28 5A Mando faro derecho.
Además, no olvides comprobar los fusibles de la batería.
Fusibles en el habitáculo del Peugeot 508

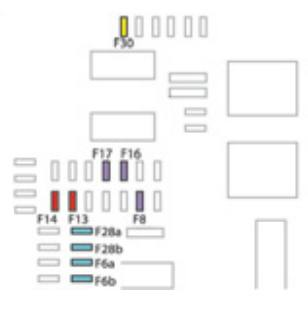

Unidad principal en el tablero
Propósito de los elementos
- Radio de coche F6 A o B 15A.
- Alarma de seguridad F8 3A.
- F13 10A Encendedor de cigarrillos delantero.
- F14 10A Toma frontal 12 V.
- F16 3A Lámpara trasera, lámparas individuales.
- F17 3A Pantalla de lámpara delantera, espejo de tocador.
- Radio de coche F28 A o B 15A.
- F30 20A Limpiaparabrisas trasero.
- Amplificador de sistema de audio F32 10A.
Si el encendedor o el enchufe no funcionan, verifique los fusibles números 13 y 14. Están resaltados en rojo en el diagrama.

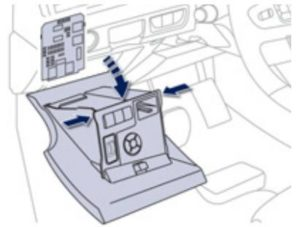

Fusibles en la guantera
Otra unidad se encuentra en la guantera. Para acceder a ella, abra la guantera y tire de la tapa protectora.
Transcripción
- F3 15A Panel de control de ventana del conductor, toma de 12 V en asientos traseros
- Toma F4 15A 12 V en el maletero.
- F5 30A Elevalunas eléctrico trasero.
- F6 30A Impulso elevalunas eléctrico delantero.
- Bloque de circuito del dispositivo de remolque F11 20A.
- Amplificador de sistema de audio F12 20A.
- F15 20A Persiana de techo de cristal panorámico (SW)
- F16 5A Tablero elevalunas eléctrico del conductor.
