El Mitsubishi Colt se fabricó entre 1962 y 2013 en seis generaciones. Aquí encontrará una descripción de los fusibles y relés del Mitsubishi Colt de los años 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 y 2013, con diagramas de bloques y ubicaciones. Destaquemos el fusible del encendedor.

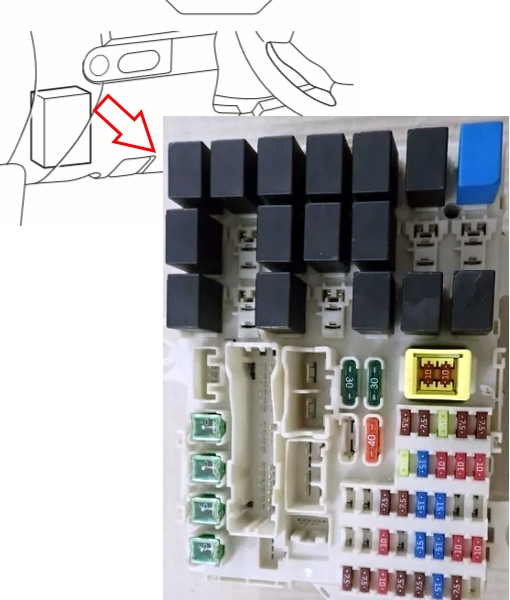

Bloque de cabañas
Ubicado a la izquierda, en la parte inferior del panel de instrumentos.

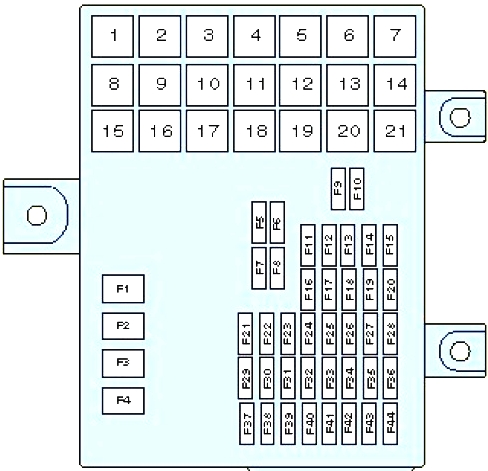

Descripción del fusible
| 1 | Interruptor de encendido de 40 A |
| 2 | Elevalunas eléctricos 40A |
| 3 | Ventilador del sistema de refrigeración de 40 A |
| 4 | Transmisión automática 40A |
| 5 | 30A Luneta trasera calefactable |
| 6 | Calefacción del asiento 30A |
| 7 | Equipo eléctrico del motor diésel 30A |
| 8 | Calentador de 40 A |
| 9 | Receptor de radio 10A |
| 10 | Bombilla de luz interior de 10 A |
| 11 | 7.5A Espejos retrovisores exteriores calefactados |
| 12 | Unidad de control electrónico 7.5A |
| 13 | Limpiaparabrisas 20A |
| 14 | Luz de estacionamiento trasera 7.5A (derecha) |
| 15 | Luz de estacionamiento trasera 7.5A (izquierda) |
| 16 | Equipo eléctrico del motor 20A |
| 17 | Bomba de combustible 15A |
| 18 | Señal audible de 10 A |
| 19 | Faro delantero 10A (izquierdo) |
| 20 | Faro 10A (derecho) |
| 21 | Equipo eléctrico del motor 7.5A |
| 22 | Equipo eléctrico del motor diésel 15A |
| 23 | 7,5 A Accionamiento eléctrico de otros consumidores |
| 24 | Luz antiniebla trasera 7.5A |
| 25 | Encendedor de cigarrillos 15A |
| 26 | 15A Limpiaparabrisas trasero |
| 27 | Accionamiento eléctrico del techo corredizo 20A |
| 28 | Toma de 15 A para conectar consumidores externos |
| 29 | Reservar |
| 30 | Reservar |
| 31 | Circuito de alarma de 10 A |
| 32 | Reservar |
| 33 | 15A Cierre centralizado |
| 34 | 15A Faros antiniebla delanteros |
| 35 | 10A Luz de cruce (izquierda) |
| 36 | 10A Luz de cruce (derecha) |
| 37 | Luces traseras 7.5A |
| 38 | Unidad de control del motor 7.5A |
| 39 | Bobina de encendido de 10 A |
| 40 | 7.5 Cuadro de instrumentos |
| 41 | Relé de 7,5 A |
| 42 | Señal de parada 15A |
| 43 | Aire acondicionado 7.5A |
| 44 | Reservar |
El fusible número 25 de 15A es el responsable del encendedor.
Propósito del relé
- Relé del elevalunas eléctrico
- Relé de bocina
- Reservar
- Relé de luz antiniebla trasera
- Relé de arranque
- Relé del sistema de control del motor
- Reservar
- Reservar
- Relé de luz antiniebla
- Relé del motor del ventilador del calentador
- Reservar
- Relé del sistema de control de transmisión
- Relé del conector de alimentación de accesorios
- Reservar
- Reservar
- Relé del lavafaros
- Relé del calentador de la ventana trasera
- Calefacción del asiento
- Relé de luz de cruce de faros
- Relé de luz alta del faro
- Reservar
Bloque bajo el capó
Se encuentra en el lado izquierdo del compartimiento del motor, al lado de la batería.

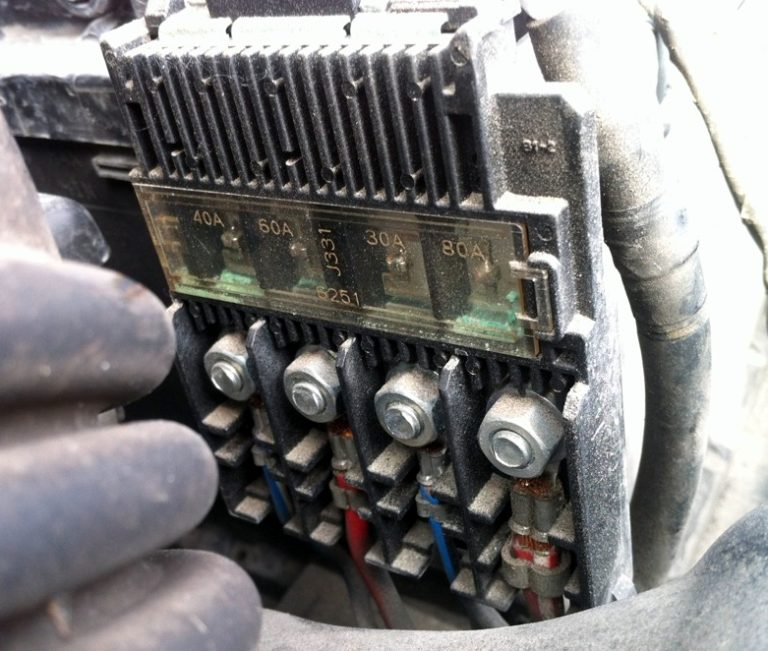

Foto – ejemplo de ejecución

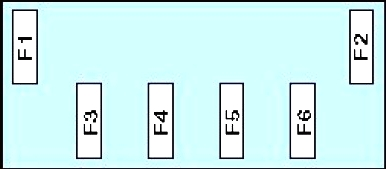

Calificación
- Bloque de fusibles/relés del panel de instrumentos F1 (120 A)
- Generador F2 (120A/175A)
- Sistema ABS/ESP F3 (40A)
- F4 (60A) Dirección asistida eléctrica
- Sistema ABS/ESP F5 (30A)
- Bloque de fusibles/relés del panel de instrumentos F6 (80 A)

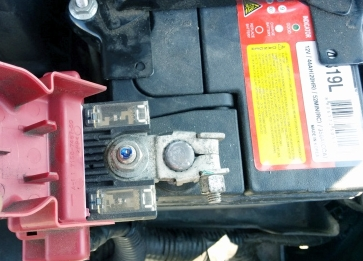

Los elementos individuales pueden estar ubicados en el terminal positivo de la batería.
