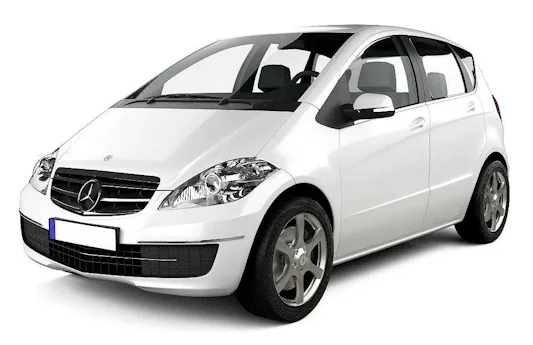

El Mercedes W169 es la segunda generación del Mercedes-Benz Clase A, que se fabricó en los años 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 y 2012 y se denominó Mercedes A150, Mercedes A160 y Mercedes A170. Durante este tiempo, el modelo sufrió un rediseño. En este material encontrará información sobre la ubicación de todas las unidades de control electrónico, una descripción de los fusibles y relés del Mercedes W169 con diagramas de bloques y ejemplos fotográficos de su implementación. Tenga en cuenta el fusible del encendedor de cigarrillos.
El diseño de los bloques y la disposición de los elementos en ellos puede diferir del proporcionado y depende del año de fabricación y del nivel de equipamiento eléctrico de su coche.
Ubicación

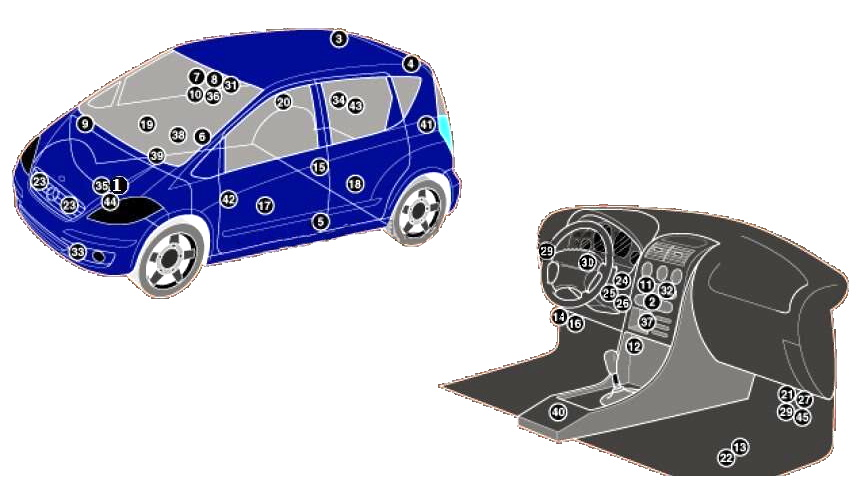

Disposición general de las unidades de control
Descripción
| 1 | Unidad de control electrónico ABS |
| 2 | Unidad de control del aire acondicionado – en el panel de control del calentador |
| 3 | Amplificador de señal de antena 1 |
| 4 | Amplificador de señal de antena 2 |
| 5 | Sensor de impacto lateral (izquierda) |
| 6 | Sensor de impacto lateral (derecho) |
| 7 | Unidad de control del sistema antirrobo |
| 8 | Sensor de inclinación del vehículo (sistema antirrobo) |
| 9 | Señal acústica de alarma antirrobo: en el resonador del sistema de admisión |
| 10 | Sensores de cambio de volumen (sistema antirrobo) |
| 11 | Sistema de audio |
| 12 | Calentador adicional |
| 13 | Batería |
| 14 | Bus de datos CAN, unidad de control de puerta de enlace |
| 15 | Sensor de señal de cierre centralizado (infrarrojos) – en la manija de la puerta del conductor |
| 16 | Conector de enlace de diagnóstico (DLC) |
| 17 | Unidad de control eléctrico de la puerta delantera izquierda |
| 18 | Unidad de control eléctrico de la puerta trasera izquierda |
| 19 | Unidad de control eléctrico de la puerta delantera derecha |
| 20 | Unidad de control eléctrico de la puerta trasera derecha |
| 21 | Caja de fusibles y relés del panel de instrumentos |
| 22 | Caja de fusibles y relés, espacio para los pies |
| 23 | Señales sonoras – detrás del parachoques delantero |
| 24 | Unidad de control del interruptor de encendido |
| 25 | Unidad de control del inmovilizador electrónico (combinada con la unidad de control del interruptor de encendido) |
| 26 | Antena de anillo del inmovilizador |
| 27 | Relé de intermitentes/advertencias de peligro – en la unidad de control multifunción |
| 28 | Unidad de control de iluminación |
| 29 | Unidad de control multifunción – conectada a la caja de fusibles/relés del espacio para los pies – funciones: luces interiores, luces exteriores, bocinas, limpiaparabrisas, cierre centralizado, elevalunas eléctricos, intermitentes, alarma antirrobo, techo solar, calefacción de asientos, inmovilizador |
| 30 | Controles multifuncionales en el volante |
| 31 | Unidad de control de interruptores multifunción |
| 32 | Unidad de control del sistema de navegación |
| 33 | Sensor de temperatura del aire ambiente |
| 34 | Unidad de control del sistema de aparcamiento |
| 35 | Unidad de control de dirección asistida |
| 36 | Sensor de lluvia – en el espejo retrovisor interior |
| 37 | Unidad de control de calefacción del asiento |
| 38 | Sensor de presencia de pasajero en el asiento – en el asiento del pasajero |
| 39 | Unidad de control del equipo eléctrico de la columna de dirección |
| 40 | Unidad de control electrónico SRS |
| 41 | Módulo de conexión a la red telefónica |
| 42 | Unidad de control de interfaz telefónica |
| 43 | Unidad de control del equipo eléctrico del remolque |
| 44 | Unidad de control electrónico de la caja de cambios – en la caja de cambios |
| 45 | Relé intermitente del limpiaparabrisas |

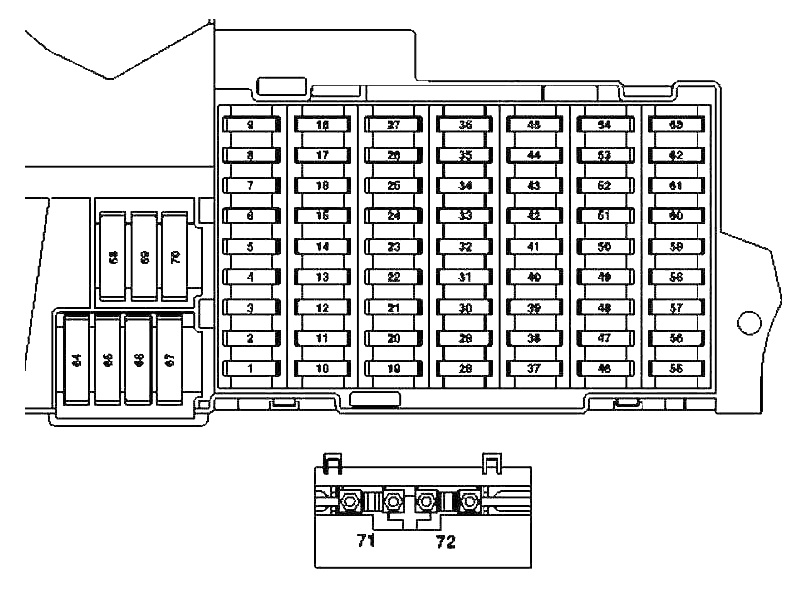

Caja de fusibles

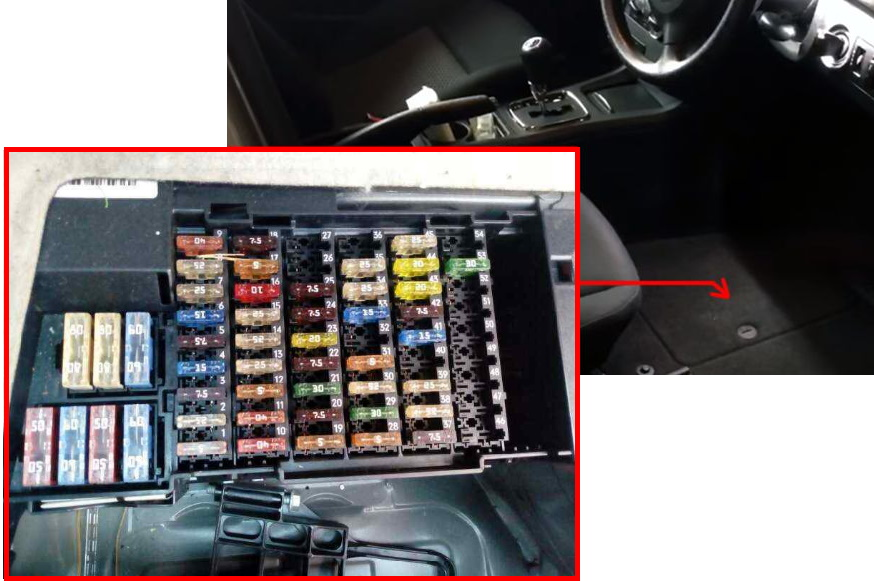

La caja de fusibles principal está ubicada junto a la batería en el espacio para los pies del pasajero delantero y se puede acceder a ella quitando la moldura del piso.
Designación
| F1 | 10A Pre-styling: Interruptor de luz de freno |
| 5A Facelift y pre-facelift con código U58 (paquete de iluminación exterior): Interruptor de luz de freno | |
| F2 | 25A Calefacción de la ventana trasera |
| F3 | 7.5A Cuadro de instrumentos |
| Unidad de control EZS | |
| F4 | Unidad de control EZS 15A |
| Unidad de control de bloqueo de dirección eléctrica | |
| F5 | Panel de control HAU de 7,5 A |
| Panel de control KLA (aire acondicionado automático) | |
| F6 | 15A Bocina izquierda |
| Cuerno derecho | |
| F7 | Bomba de combustible 25A con sensor de nivel de combustible |
| F8 | Panel de control de techo de 25 A |
| F9 | Unidad de control ESP y BAS 40A |
| F10 | Motor de ventilador de 40 A |
| F11 | Motores 30A 266: Terminal 87 Circuito eléctrico Relé, Motor |
| Motores 40A 640: Terminal 87 Relé del circuito eléctrico, motor | |
| F12 | Módulo de columna de dirección electrónica 5A |
| Volante multifunción | |
| F13 | Unidad de control de puerta delantera izquierda 25A |
| F14 | Unidad de control de puerta delantera derecha 25A |
| F15 | Unidad de control ESP y BAS 25A |
| F16 | Toma de diagnóstico de 10 A |
| Unidad de control PTS (sensores de aparcamiento, dorestyling) | |
| F17 | Interruptor giratorio para iluminación exterior de 5 A |
| F18 | Caja de cambios 7,5 A 711, 716: interruptor de luz de marcha atrás |
| F19 | Sensor de velocidad angular micromecánico AY 5A |
| F20 | 7.5A Unidad de control del sistema de seguridad pasiva |
| F21 | Arrancador 30A |
| F22 | 7.5A Cuadro de instrumentos |
| F23 | Motores 20A 640 (desde 1.9.08): Sensor de condensación del filtro de combustible con elemento calefactor |
| 7.5A Pre-styling: Boquillas lavaparabrisas calentadas | |
| F24 | Unidad de control de dirección asistida eléctrica (ES) 7.5A |
| F25 | Interruptor de luz de freno de 7,5 A |
| Unidad de control ESP y BAS | |
| F26 | Caja de cambios 7.5A 722: Unidad de control del módulo de la palanca selectora electrónica |
| F27 | 10A Transmisión 722: Módulo de control eléctrico CVT (Transmisión automática continuamente variable) |
| F28 | Interruptor giratorio para iluminación exterior de 5 A |
| F29 | Unidad de control SAM 30A |
| F30 | Terminales del circuito eléctrico del relé 25A 87F |
| F31 | Interruptor giratorio para iluminación exterior de 5 A |
| Unidad de control de interfaz central (vehículos hasta 30/11/05) | |
| F32 | Motores 7.5A 266: Unidad de control ME |
| F33 | Sistema de audio 15A |
| Módulo de audio y unidad de navegación | |
| Panel de control e indicación COMAND | |
| F34 | Unidad de control de puerta trasera izquierda 25A |
| F35 | Unidad de control de puerta trasera derecha 25A |
| F36 | 10A Restyling: Unidad de control PTS (sensores de aparcamiento) |
| Unidad de control del remolque | |
| 7.5A Pre-styling: Unidad de control del remolque | |
| Conector del circuito eléctrico del teléfono móvil | |
| F37 | 7.5A Unidad de control del sistema de seguridad pasiva |
| Sensor de reconocimiento de ocupantes del asiento del pasajero delantero/asiento para niños | |
| Sistema de reconocimiento de ocupación del asiento del pasajero delantero | |
| F38 | Encendedor de cigarrillos 25A con iluminador, frontal |
| F39 | Motor de limpiaparabrisas de 25 A |
| F40 | Techo seccional 25A: Panel de control superior (motor del techo corredizo) |
| Panel de control de techo de 7,5 A | |
| F41 | Motor del limpiaparabrisas trasero de 15 A |
| F42 | Luz de guantera de 7,5 A con microinterruptor |
| Iluminación del espejo de tocador izquierda y derecha. | |
| Sensor de control de presión del pedal (paquete para autoescuela) | |
| Interruptor de luz para el espacio para los pies (paquete para autoescuela) | |
| Conexión enchufable de la fuente de alimentación VICS+ETC (Japón) | |
| Unidad de control del sistema de llamada de emergencia (EE. UU.) | |
| F43 | Motores de 7,5 A 266: Terminales de circuito eléctrico de cable 87M1e |
| Motores 15A 640: Terminales de circuito eléctrico de cable 87M1e | |
| Motor de gasolina de doble combustible: terminal de cable del circuito eléctrico 87M1e | |
| F44 | Motores 15A 266: Terminales de circuito eléctrico de cable 87M2e |
| Motores 20A 640: Terminales de circuito eléctrico de cable 87M2e | |
| F45 | Motores 25A 640: Unidad de control CDI |
| F46 | Woofer de 25 A (Japón, rediseño) |
| Amplificador de altavoz de 40 A (remodelación) | |
| Unidad de control UHI (interfaz móvil universal) 7.5A (antes del rediseño) | |
| Compensador de red GSM 1800 (pre-diseño) | |
| Unidad de control del teléfono (Japón, modelo anterior al diseño) | |
| F47 | Toma de corriente para circuito eléctrico de teléfono móvil de 7,5 A |
| Unidad de control UHI (interfaz Hi-Fi universal) | |
| Unidad de control del sistema de control por voz (pre-restyling) | |
| Unidad de control del teléfono (Japón, modelo anterior al diseño) | |
| F48 | Unidad de control de protección interior/protección contra remolque/EDW de 7,5 A |
| Sirena de alarma | |
| F49 | Panel de control superior 25A |
| Elemento calefactor del cojín del asiento delantero izquierdo (pre-restyling) | |
| Elemento calefactor del respaldo del asiento delantero izquierdo (pre-restyling) | |
| Elemento calefactor del cojín del asiento delantero derecho (pre-restyling) | |
| Elemento calefactor del respaldo del asiento delantero derecho (pre-restyling) | |
| F50 | Unidad de control de interfaz multimedia 7.5A (remodelación) |
| Sintonizador de TV digital (remodelación) | |
| Unidad de control del sistema de transmisión de audio digital (restyling) | |
| Cambiador de CD (antes del rediseño) | |
| Conexión enchufable de la fuente de alimentación VICS+ETC (Japón, versión anterior al diseño) | |
| 30A Vehículos de la empresa: Barra de techo | |
| Terminales de circuito eléctrico de terminal de cable 30 | |
| F51 | Unidad de control del sistema de detección de peso (WSS) 10A (Canadá) |
| Cuadro de mandos del sistema de señalización especial (vehículos oficiales) | |
| F52 | 7.5A Unidad de control del sistema de llamada de emergencia (vehículos hasta 31.5.06) |
| Conector de fuente de alimentación VICS+ETC de 5 A (Japón, vehículos hasta el 31.5.06) | |
| F53 | Toma de corriente interior de 30 A |
| Encendedor de cigarros con cenicero iluminado, trasero | |
| F54 | Vehículos de servicio 15A: Toma 2 polos 12V |
| Amplificador de altavoz de 25 A (antes del rediseño) | |
| Altavoz de baja frecuencia (antes del rediseño) | |
| F55 | 7.5A Pre-styling y restyling con código 614: |
| Faro delantero izquierdo | |
| Faro delantero derecho | |
| 10A Restyling: faro delantero izquierdo | |
| F56 | 10A Restyling: faro delantero derecho |
| F57 | Conector de enganche de remolque AHV de 15 A, 13 pines (remodelación) |
| Unidad de control de interfaz de audio 20A (Japón, antes del rediseño) | |
| Unidad de control del sistema de llamada de emergencia 7.5A | |
| Unidad de control SDAR | |
| F58 | Unidad de control de remolque 25A |
| F59 | Enchufe de remolque AHV de 20 A y 13 pines |
| Unidad de control de remolque (vehículos hasta 31.5.05) | |
| F60 | Tira de contacto para asiento de conductor de 20 A |
| F61 | Tira de contacto del asiento del pasajero delantero 20A |
| F62 | 40A Restyling: Terminal 15 (2) relé circuito eléctrico (equipamiento adicional: faros de xenón, teléfono móvil) |
| 25A Pre-styling: Relé del circuito eléctrico del terminal 15 (2) (equipamiento adicional: faros de xenón, teléfono móvil) | |
| F63 | Unidad de control SDAR 7.5A (Canadá) |
| Barra de techo 25A (vehículos de oficina) | |
| F64 | Motores 40A 266: Relé de bomba de aire |
| Motores 80A 640: Fin del tiempo de bujía incandescente | |
| F65 | Unidad de control de dirección asistida eléctrica (ES) 80A |
| F66 | Unidad de control SAM 60A |
| F67 | Relé de circuito eléctrico 50A Terminal 15R (2) (opcional) |
| F68 | 50A Equipamiento de serie (facelift): Ventilador eléctrico de admisión para motor y aire acondicionado con regulador integrado (Pre-facelift: (válido para motor 266.920 y 266.940 con caja de cambios 722)) |
| 60A Equipamiento especial (facelift): Pre-facelift: (válido para motores 640.940, 640.941, 266.960, 266.980 y para motores 266.920, 266.940 con código (550): Enganche de remolque)) | |
| F69 | Terminal de relé de circuito eléctrico de 50 A 15R (1) |
| F70 | Terminal de relé de circuito eléctrico 60A 15 (1) |
| F71 | Motores 150A 640: Calentador auxiliar PTC |
| F72 | 60A Pre-styling: Terminales de circuito eléctrico de terminal de cable 30 |
| Vehículos oficiales: | |
| Fusible 7 (F7f7) | |
| Fusible 10 (F7f10) | |
| Taxi: | |
| Unidad de control multifuncional de vehículos especiales (MSS) |
Los fusibles 38 y 53 son los responsables del funcionamiento de los encendedores de cigarrillos.

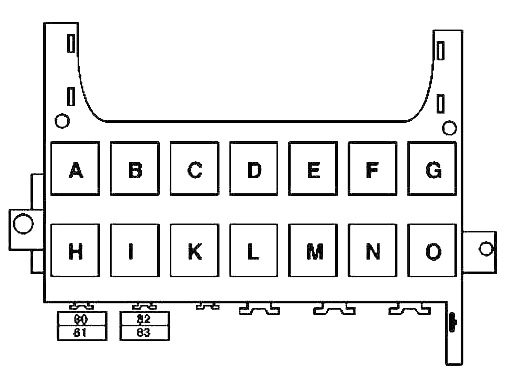

Bloque de relé

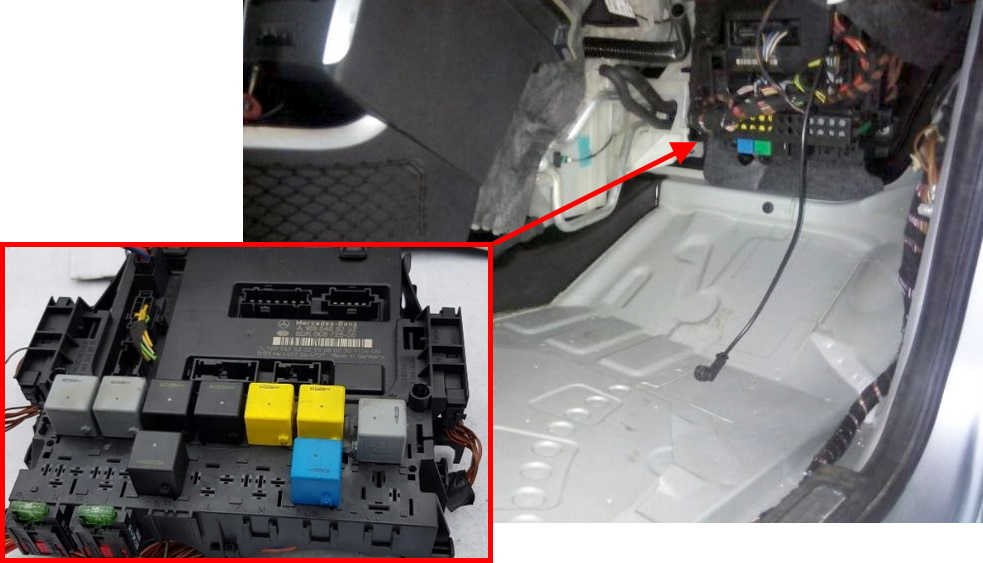

Debajo del salpicadero, a los pies del acompañante, hay un bloque con un relé. Para acceder a él hay que desmontar el revestimiento interior. No es necesario desmontar la guantera.
Objetivo
| Fusibles | |
| 80 | 30A Taxi, Servicio, Coches de Alquiler: Unidad de Control de Vehículos Especiales Multifuncional (MSS) |
| 81 | 30A Taxi, Servicio, Coches de Alquiler: Unidad de Control de Vehículos Especiales Multifuncional (MSS) |
| 82 | 30A Taxi, Servicio, Coches de Alquiler: Unidad de Control de Vehículos Especiales Multifuncional (MSS) |
| 83 | 30A Taxi, Servicio, Coches de Alquiler: Unidad de Control de Vehículos Especiales Multifuncional (MSS) |
| Relé | |
| A | Terminales del circuito eléctrico del relé 15R (2) |
| B | Terminales del circuito eléctrico del relé 15R (1) |
| C | Relé de señal de sonido |
| D | Relé de calefacción de la ventana trasera |
| E | Relé del limpiaparabrisas, modo 1/2 |
| F | Relé de limpiaparabrisas ON/OFF |
| G | Terminales del circuito eléctrico del relé 15 (1) |
| H | Relé de respaldo |
| I | Relé de bomba de aire |
| K | Relé de la bomba de combustible |
| L | Terminal 87 del circuito eléctrico del relé, motor |
| M | Relé de arranque |
| N | Terminales del circuito eléctrico del relé 87F |
| P | Terminales del circuito eléctrico del relé 15 (2) |
