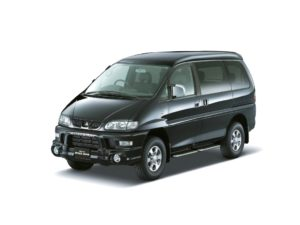

La minivan Mitsubishi Delica de 4.ª generación se fabricó en 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 y 2006. Se suministró a nivel mundial. En algunos países se le conoce como Mitsubishi L400 o Mitsubishi Space Gear. El modelo de carga se llama Delica Cargo. En esta publicación encontrará una descripción de los fusibles y relés de la Mitsubishi Delica de 4.ª generación, con diagramas de bloques y ubicaciones. Destaquemos el fusible del encendedor.
Dependiendo de la región de entrega y del nivel de equipamiento, pueden existir diferencias en el diseño de los bloques y la finalidad de sus elementos.
Bloques en la cabina
Bloque de fusibles y relés
Ubicado en la parte inferior del panel de instrumentos en el lado izquierdo.
Descripción
| 1 | Señal audible 10A |
| 2 | Calentador de 10 A |
| 3 | Encendedor de cigarrillos 15A |
| 4 | 10A Sistema de control de transmisión automática |
| 5 | Persianas eléctricas 20A (modelos con volante a la derecha) |
| 6 | 20A Calefactor de ventana trasera |
| 7 | 15A Calefacción de asientos (excepto modelos fabricados a partir del año 2000) |
| 8 | 10A Instrumentos de control y medición |
| 9 | 20A Lavaparabrisas y limpiaparabrisas |
| 10 | Sistema ETACS 15A y cierre centralizado (modelos con volante a la derecha a partir de 1998) |
| 11 | Ventilador de calefacción delantero de 25 A |
| 12 | Ventilador de calefacción trasero de 20 A |
| 13 | Sistemas ECS y ABS 10A |
| 14 | Luces de código traseras 10A |
| 15 | 10A Luces de giro y de emergencia |
| 16 | Toma de 20A para conectar adicional |
| 17 | Ventana trasera calefactada |
| 18 | Calentador |
| 19 | Fusible de repuesto |
| 20 | Fusible de repuesto |
| 21 | Fusible de repuesto |
| 22 | Fusible de repuesto |
El fusible número 3 de 15A es el responsable del encendedor.

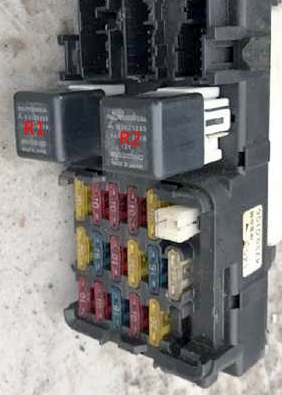

- R1 – Relé del desempañador de la ventana trasera
- R2 – Relé del motor del ventilador del calentador delantero
Bloque de relés
Está montado cerca de la caja de fusibles.
Calificación
- C-60X – Relé de cierre centralizado
- C-61X – Relé-interruptor para intermitentes y alarma de emergencia
- C-62X – Relé del motor del ventilador del calentador trasero
- C-62X – Relé de modo alto del motor del ventilador del calentador trasero
- C-63X – Relé del zócalo de conexión del calentador auxiliar
- C-64X – Relé de holgura trasera
- C-65X – Relé del elevalunas eléctrico

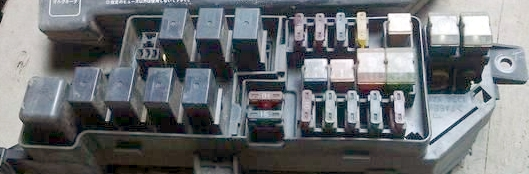

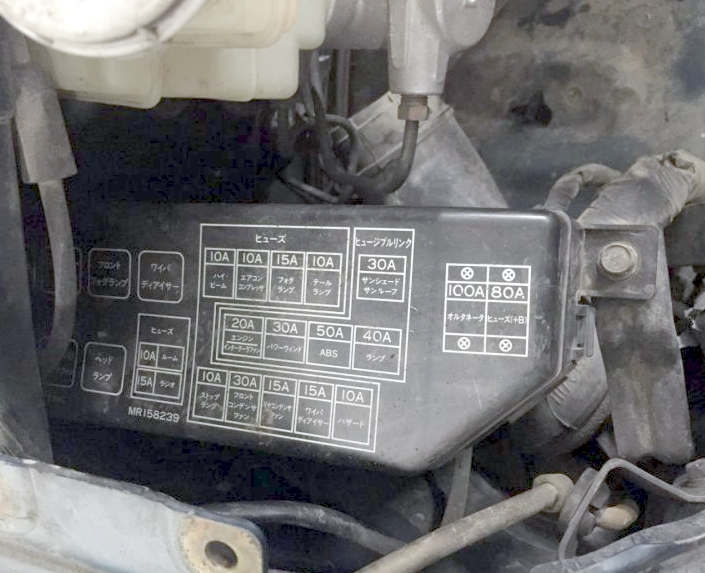

Bloque debajo del capó
Situado a la derecha del compartimento del motor.

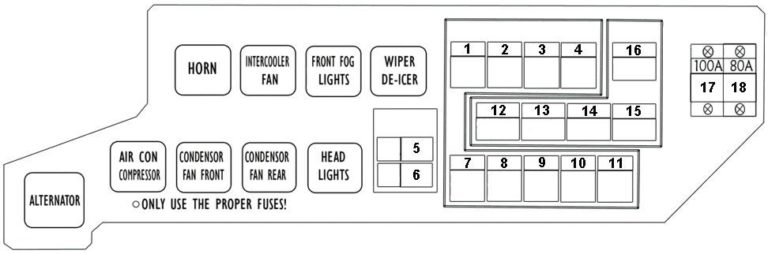

Propósito de los fusibles
| 1 | Faros de luz alta 10A |
| 2 | Compresor de aire acondicionado 10/15A |
| 3 | Dimensiones 10A (izquierda) (modelos con volante a la izquierda) |
| 3 | 15A Faros antiniebla (modelos con volante a la derecha) |
| 4 | Dimensiones 10A (derecha para modelos con volante a la izquierda) |
| 5 | Iluminación interior 10A |
| 6 | Radio 15A, Toma para conectar equipos adicionales |
| 7 | 10A Señales de parada |
| 8 | Ventilador eléctrico del condensador frontal 20/30A |
| 9 | Ventilador eléctrico del condensador lateral 10/15A |
| 10 | Cable calentador de combustible de 15 A (modelos con volante a la izquierda) |
| 10 | Calentador de escobillas limpiaparabrisas 15A (modelos con volante a la derecha) |
| 11 | Alarma de emergencia 10A |
| 12 | Intercambiador de calor de 20 A |
| 13 | Elevalunas eléctrico 30A, Cierre centralizado |
| 14 | Sistema ABS de 50 A |
| 15 | Iluminación exterior de 40 A |
| 16 | Techo corredizo eléctrico y parasol 30A |
| 17 | Generador de 100 A |
| 18 | Acumulador de 80A, batería |
Decodificación de relés
- ALTERNADOR – Generador
- COMPRESOR DE AIRE ACONDICIONADO – compresor de aire acondicionado
- VENTILADOR DEL CONDENSADOR FRONTAL – Condensador con ventilador frontal
- CONDENSOR RAER DELANTERO – Condensador del ventilador trasero
- FARO DELANTERO – Relé de faros
- BOCINA – Relé de señal
- VENTILADOR DEL INTERCOOLER – Relé del ventilador del intercooler
- LUZ ANTINIEBLA DELANTERA – Relé de luz antiniebla delantera
- DESCONGELADORES DE LIMPIAPARABRISAS – Relé de limpiaparabrisas y calefacción
También se pueden instalar fusibles en forma de fusible de alta potencia en el terminal positivo de la batería.
