El Mercedes W463 Clase G (Gelandewagen) es un todoterreno legendario de Mercedes-Benz, que se ha producido desde 1979 en varias generaciones y actualizaciones. Se le llama popularmente Gelik. En este material presentaremos una descripción de los fusibles y relés del Mercedes Gelendvagen 463 con diagramas de bloques y ubicaciones para la segunda generación del modelo, que se produjo en 1989, 1990, 1991, 1992, 1993, 1994, 1995, 19 99, 2000, 2001, 2002, 2003, 2004, 2005, 2006 (restauración). Destacaremos el fusible responsable del encendedor de cigarrillos.
La ubicación de los bloques y la finalidad de los elementos en ellos pueden diferir de la presentada y dependen del año de fabricación y del nivel de equipamiento eléctrico de su coche.
Bloques en la cabina
Bloquear en el panel

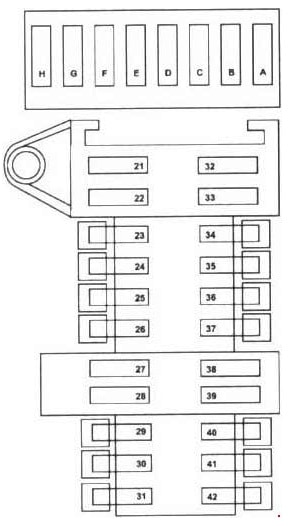

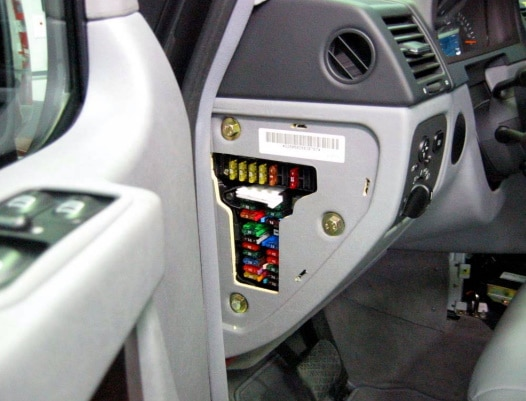

En el lado izquierdo del panel de instrumentos, detrás de una cubierta protectora, hay un bloque de fusibles.
Descripción
| 21 | 30A Unidad de control de puerta delantera izquierda |
| 22 | 30A Unidad de control de puerta delantera derecha |
| 23 | Lámpara de iluminación local trasera 5A |
| 24 | Descongelador con cepillo 20A |
| 25 | 10A Calefacción del asiento del conductor |
| 26 | Convertidor de voltaje de 7,5 A |
| 27 | 30A Unidad de control de ajuste eléctrico del asiento del conductor |
| 28 | Toma de conexión de equipo auxiliar 30A |
| 29 | Repuesto |
| 30 | Aire acondicionado 40A |
| 31 | Cerradura de encendido electrónica 20A |
| 32 | 30A Unidad de control de puerta trasera izquierda |
| 33 | 30A Unidad de control de puerta trasera derecha |
| 34 | 7.5A Sistema de telefonía celular |
| 35 | Calentador de estacionamiento de 30 A |
| 36 | 15A de repuesto |
| 37 | Bomba de vacío 30A (accionamiento de bloqueo diferencial) |
| 38 | 40A Asiento de pasajero con accionamiento eléctrico |
| 39 | Unidad de control de caja de transferencia 7.5A |
| 40 | repuesto |
| 41 | Aire acondicionado 7.5A |
| 42 | 15A Panel de instrumentos |
| A | 15A No utilizado |
| B | 10A Terminal 87 de la unidad de control ABS |
| do | repuesto |
| D | Interruptor de accesorios 5A, interruptor de luz de freno |
| Y | repuesto |
| F | 20A Calefacción del asiento trasero |
| GRAMO | Ventilador del condensador 20A |
| yo | Ventilador del condensador de 30 A |
Unidad debajo del tablero

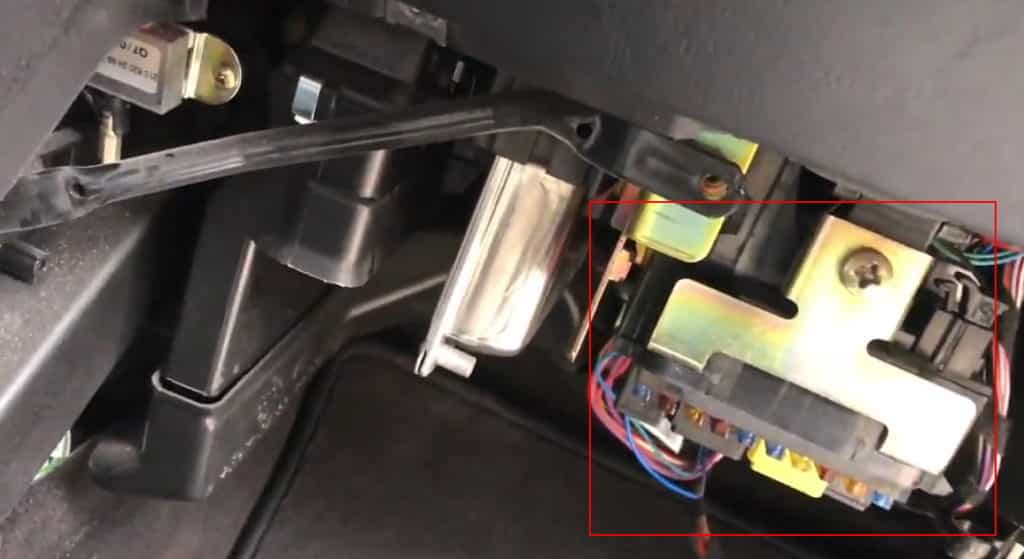

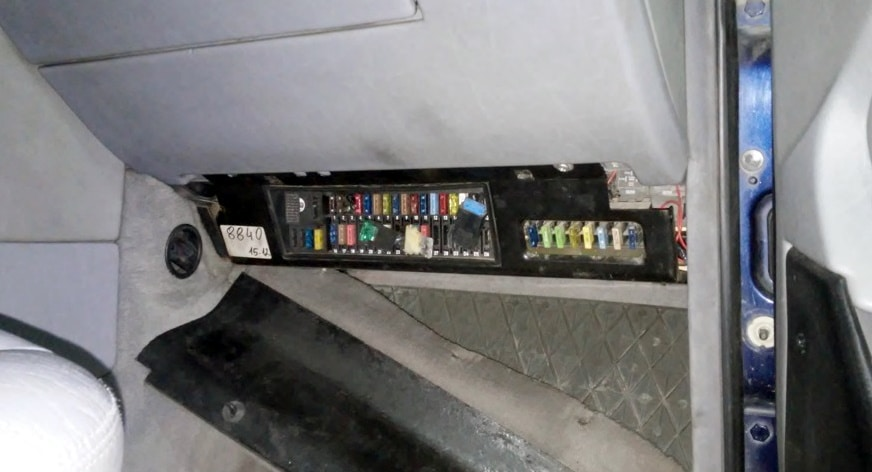

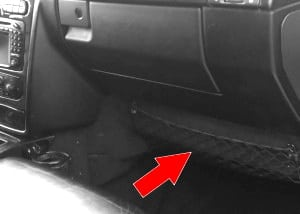

En el lado del pasajero delantero, en la parte inferior del panel de instrumentos, hay una unidad principal con fusibles y relés.

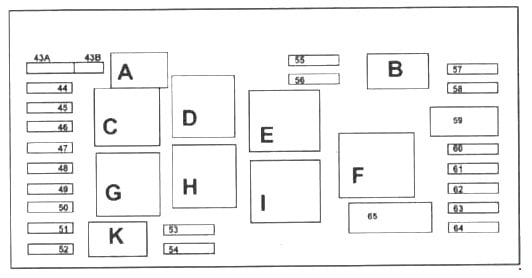

Opción 1

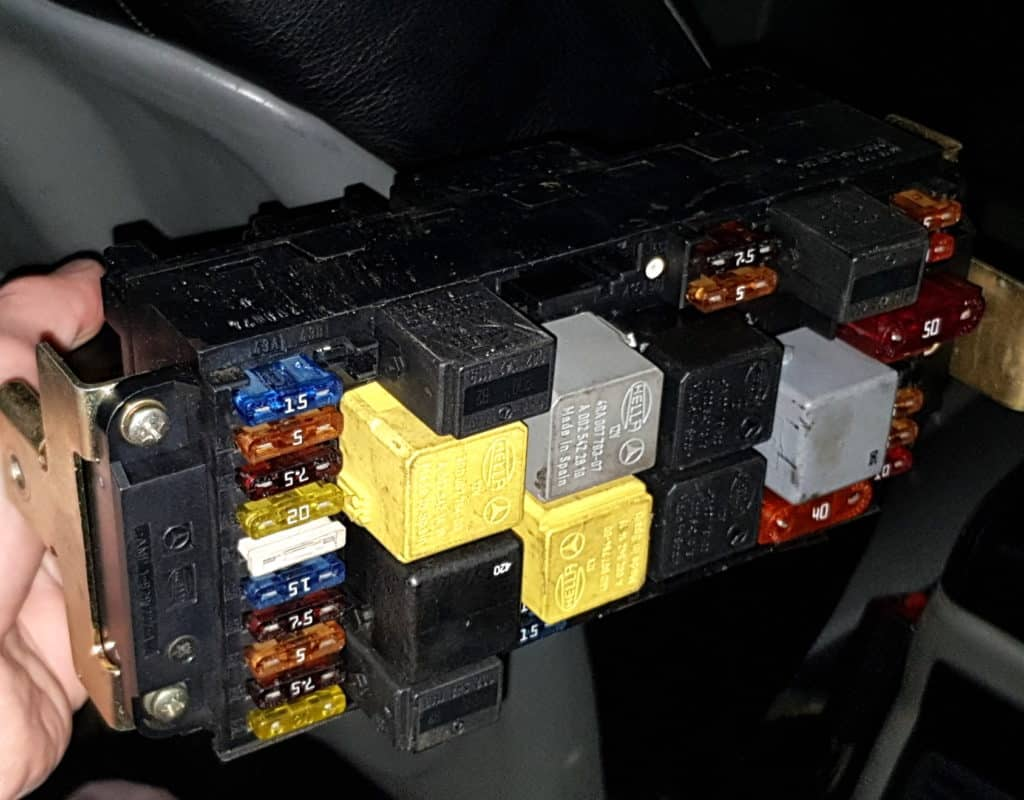

En esta versión, el bloque de fusibles y relés se instala al revés.
Calificación
| 43a | 15A Señal audible |
| 43b | 15A Señal audible |
| 44 | 5A Telefonía celular |
| 45 | Bolsa de aire 10A |
| 46 | Limpiaparabrisas 20A |
| 47 | Encendedor de cigarrillos 15A , luz de fondo |
| 48 | Bobina de encendido 15A |
| 49 | Bolsa de aire 10A |
| 50 | 5A de repuesto |
| 51 | 7.5A Unidad de control de transmisión automática, aire acondicionado |
| 52 | Arrancador 15A |
| 53 | Ventilador del sistema de enfriamiento 15A |
| 54 | Ventilador de calefacción de 15 A |
| 55 | 7.5A Unidad de control de transmisión automática |
| 56 | 7.5A Controlador selector de transmisión automática |
| 57 | 5A Cerradura de encendido electrónica |
| 58 | Bloque de fusibles 40A (8 uds.) |
| 59 | Bomba rotativa ABS de 50 A |
| 60 | Modulador ABS 40A |
| 61 | 15A de repuesto |
| 62 | Sistema LDS 5A |
| 63 | 5A de repuesto |
| 64 | Sistema de audio 10A |
| 65 | Bomba de aire secundaria 40A |
| I | relé de bocina |
| K | relé de circuito 87 |
| yo | relé de control del limpiaparabrisas (velocidad) |
| METRO | Relé de circuito 15R |
| norte | relé de circuito 15 |
| EL | relé de bomba de aire |
| PAG | relé de circuito 15 |
| Q | relé del interruptor del limpiaparabrisas |
| R | relé de circuito 87 |
| S | relé de arranque |
El fusible número 47 de 15A es el responsable del encendedor.

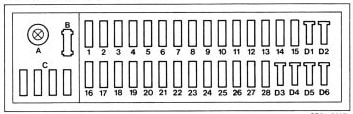

Opción 2
Cita
| 1 | 7.5A Lado izquierdo |
| 2 | 7,5 A Dimensión correcta |
| 3 | 15A Luces antiniebla delanteras y traseras |
| 4 | 7.5A Luz alta izquierda |
| 5 | 7.5A Luz alta derecha, indicador de luz alta |
| 6 | 7.5A Luz de cruce izquierda |
| 7 | 7.5A Luz de cruce derecha |
| 8 | 15A Limpiaparabrisas y lavaparabrisas delantero, luz de marcha atrás |
| 9 | Estufa 20A, guantera e iluminación interior, recirculación. |
| 10 | 7,5 A Señales de parada, bloqueo de diferencial, cuadro de instrumentos, calefacción de inyectores 15 A |
| 11 | 15A Intermitentes, señalizadores, espejos calefactados |
| 12 | 15A Limpiaparabrisas y lavaparabrisas trasero |
| 13 | 10A Panel de instrumentos, luz de advertencia de peligro, iluminación delantera, reloj, radio |
| 14 | 20A Calefacción trasera, iluminación de la ventana trasera |
| 15 | 15A Encendedor, radio, airbags |
| 16 | 15A Cierre centralizado |
| 17 | 7,5А Reducción de velocidad |
| 18 | Lavafaros 10A |
| 19 | Ventilador y aire acondicionado 7.5A |
| 20 | Bujía incandescente del calentador auxiliar 15A |
| 21 | 20A Unidad de control del calentador auxiliar, ventilador del calentador auxiliar |
| 22 | Calefacción del asiento 25A |
| 23 | Ventilador adicional de aire acondicionado 30A |
| 24 | Parabrisas calefaccionado 25A Elevalunas eléctricos delantero derecho y trasero izquierdo 25A |
| 25 | 15A Interruptor de temperatura, sensor de temperatura del aceite 25A Elevalunas eléctricos delantero izquierdo y trasero derecho |
| 26 | Unidad de control IFZ 15A |
| 27 | 15A Barra de sujeción para equipos especiales, abrazadera 15 |
| 28 | |
| D3 | Iluminación interior |
| D4 | |
| D5 | luz baja |
| D6 | |
| A | 15A Techo corredizo corredizo |
| B | Regulador de ventana delantera 30A |
| CON | 30A Regulador de ventana trasera |
| D | 25A Ajuste del asiento |
| Y | 25A Ajuste del asiento |
| F | |
| GRAMO | |
| yo | Toma de remolque |
El fusible número 15 de 15A es responsable del encendedor.
En este diseño, los relés están ubicados detrás de este bloque.
Bloqueo en el túnel

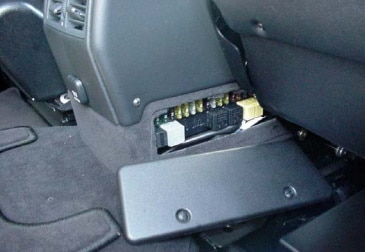

Otro bloque de fusibles y relés se encuentra entre los asientos delanteros en el túnel.

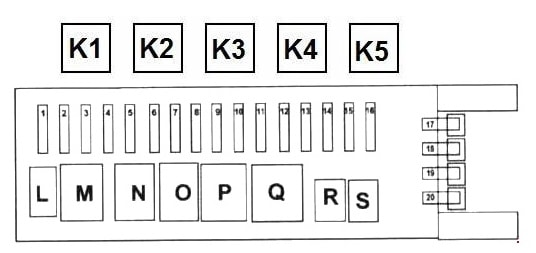

Para acceder a ella, es necesario retirar la tapa de la unidad (3) girando el cierre (2). La unidad en sí tendrá un aspecto similar al siguiente.
Transcripción
| 1 | Conector de circuito 30A 15R |
| 2 | Conector de circuito 30A 15R |
| 3 | Receptor de TV 5A |
| 4 | Bomba de combustible 15A |
| 5 | 20A de repuesto |
| 6 | 20A de repuesto |
| 7 | 20A de repuesto |
| 8 | Antena 7.5A, sirena antirrobo, sensor de inclinación |
| 9 | Panel de control de techo superior 25A |
| 10 | Calefacción de la ventana trasera |
| 11 | repuesto |
| 12 | repuesto |
| 13 | Salida 15 de la bomba bypass |
| 14 | Limpiaparabrisas trasero |
| 15 | Accionamiento de la tapa del depósito de combustible |
| 16 | Sistema de control por voz |
| 17 | Unidad de detección de conexión del circuito eléctrico del remolque |
| 18 | Conector del circuito eléctrico del remolque |
| 19 | Salida 30 de la bomba bypass |
| 20 | Actuador de bloqueo de puerta trasera |
| yo | Relé de la bomba de combustible |
| METRO | Relé 2, terminal 15R |
| norte | Reserva de relevo 2 |
| Acerca de | Reserva de relevo 1 |
| PAG | Relé de calefacción de la ventana trasera |
| Q | Relé 1, terminal 15R |
| R | Relé del tapón de llenado de combustible, interruptor de polaridad. |
| S | Relé de la tapa del depósito de combustible, interruptor de polaridad 2 |
| K1 | Relé de bloqueo del diferencial (K36) |
| K2 | Relé de supresión de luz de freno ESP (K55) |
| K3 | Presostato de alta presión / bomba de retorno ESP (K60) |
| K4 | Relé del ventilador auxiliar derecho (K9/2) |
| K5 | Relé del ventilador auxiliar izquierdo (K9/1) |
Bloqueo en el maletero

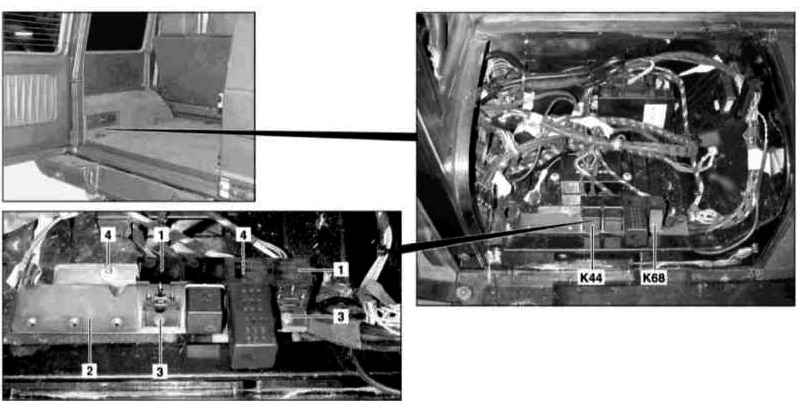

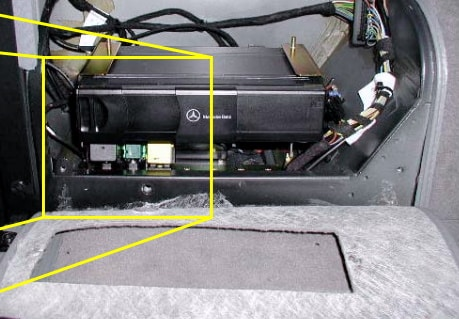

A la izquierda, en el maletero, hay elementos de relé adicionales.
Descripción
- T – Relé de cierre centralizado (CL)
- U – N36 Sensor de velocidad de salida de la caja de cambios
- V – K68 Relé del limpiaparabrisas trasero
- W – K68 Relé del limpiaparabrisas trasero
En algunos modelos, junto a la batería se instala un bloque de fusibles de alta potencia en forma de cartuchos fusibles.
