Mercedes ML W166 representa la tercera generación de los SUV de la clase M de Mercedes-Benz que se produjo en 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 y se suministró a todo el mundo. Durante este tiempo, el modelo fue rediseñado. Esta información también será útil para los propietarios de Mercedes GL X166 y Mercedes GLS X166, ya que estos autos tienen circuitos eléctricos similares. En él puede encontrar una descripción de los fusibles y relés Mercedes 166 con diagramas de bloques, ejemplos fotográficos de su ejecución y ubicaciones. Tenga en cuenta el fusible responsable del encendedor de cigarrillos.
El propósito de los fusibles y relés en los bloques puede diferir del que se muestra y depende del año de fabricación, el nivel de equipamiento y la región de entrega de su vehículo.
Bloques bajo el capó

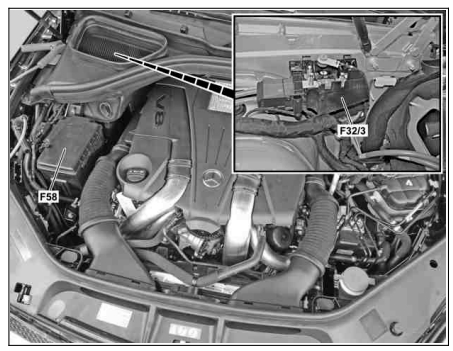

Ubicación
Esquema
Descripción
- F32/3 – Caja de fusibles de potencia
- F58 – Caja de fusibles y relés

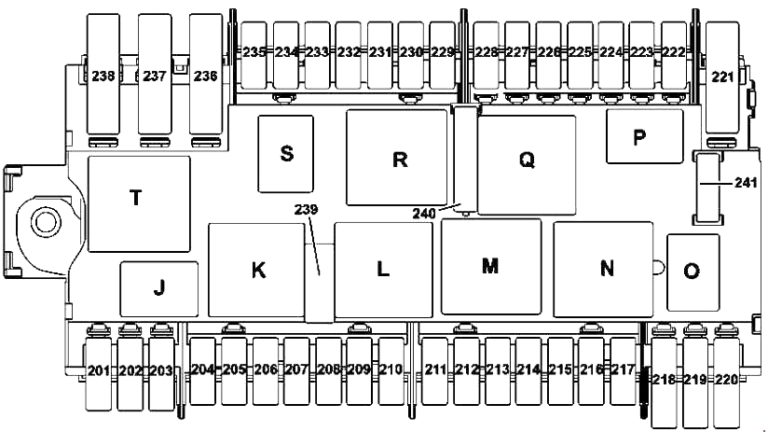

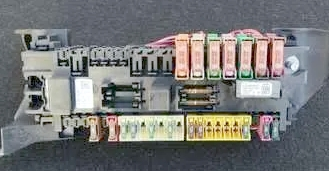

Caja de fusibles y relés

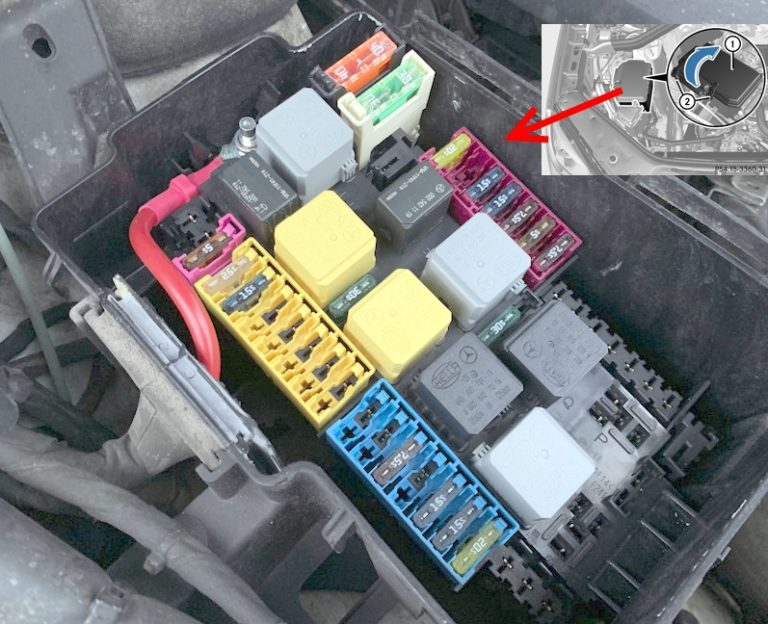

Foto – ejemplo
Designación
| 201 | Reservar |
| 202 | 20A Dispositivo de calentamiento del calentador independiente |
| 203 | Sirena de alarma 5A |
| 204 | 25A Unidad de control electrónico de estabilidad |
| 205 | 15A Bocina izquierda |
| Cuerno derecho | |
| 206 | Reservar |
| 207 | Reservar |
| 208 | Reservar |
| 209 | Reservar |
| 210 | Reservar |
| 211 | Reservar |
| 212 | Reservar |
| 213 | 7.5A Válido para motores 642, 651: |
| Unidad de control CDI | |
| Válido para motores 157, 276, 278: | |
| Unidad de control ME | |
| 214 | 15A Válido para motores 157, 276, 278: |
| Unidad de control ME | |
| Válido para vehículos con motor 651: | |
| Unidad de control CDI | |
| Tecnología BlueTEC: | |
| Unidad de control del sensor de NOx | |
| 215 | 15A Válido para vehículos con motor 157, 276, 278: |
| Conexión del enchufe eléctrico del motor/compartimento del motor (terminal 7) | |
| Válido para vehículos con motor 642: | |
| Conexión eléctrica del motor/compartimento del motor (terminal 7) a través del terminal 87 D3 del manguito del extremo del cable | |
| Actuador de persiana del radiador | |
| Válido para vehículos con motor 651: | |
| Conexión del enchufe eléctrico del motor/compartimento del motor (terminal 7) | |
| Actuador de persiana del radiador | |
| 216 | 15A Válido para motores 157, 276, 278: |
| Empalme de terminación de cable, terminal 87D2 | |
| Válido para vehículos con motor 642: | |
| Unidad de control CDI | |
| Conexión del enchufe eléctrico del motor/compartimento del motor (terminal 6) | |
| Soporte de motor izquierdo ajustable | |
| Soporte de motor derecho ajustable | |
| Válido para vehículos con motor 651: | |
| Motor del ventilador | |
| Unidad de control CDI | |
| Conexión del enchufe eléctrico del motor/compartimento del motor (terminal 6) | |
| Soporte de motor izquierdo ajustable (Y123) Soporte de motor derecho ajustable | |
| 217 | 20A Válido para motores 157, 276, 278: |
| Conexión del enchufe eléctrico del motor/compartimento del motor (terminal 5) | |
| Válido para motores 642, 651: | |
| Unidad de control CDI | |
| Conexión del enchufe eléctrico del motor/compartimento del motor (terminal 5) | |
| 218 | Reservar |
| 219 | 10A Válido para motores 278, 157: Bomba de circulación del enfriador de aire de carga |
| 220 | Reservar |
| 222 | Reservar |
| 223 | Reservar |
| 224 | Reservar |
| 225 | Reservar |
| 226 | Reservar |
| 227 | Reservar |
| 228 | Reservar |
| 229 | Faro delantero izquierdo 7,5 A |
| 230 | 5A Unidad de control electrónico de estabilidad |
| 231 | Faro delantero derecho 7,5 A |
| 232 | 15A Unidad de control para sistema de control de caja de cambios totalmente integrado |
| Vehículos sin función “ECO Start-Stop”: Unidad de control para bomba de aceite de transmisión adicional | |
| 233 | Unidad de control de faros 15A |
| 234 | Módulo de control eléctrico 5A DISTRONIC |
| 235 | Calefacción del limpiaparabrisas 20A |
| 236 | Reservar |
| 237 | 15A KP 722.9: Módulo de servoaccionamiento de transmisión automática para sistema DIRECT SELECT |
| 238 | Compresor AIRMATIC 40A |
| 239 | Motor de limpiaparabrisas de 30 A |
| 240a | 30A Vehículos sin función “ECO Start-Stop”: Arranque |
| 240b | 30A Vehículos con función “ECO Start-Stop”: Caja de fusibles de alimentación del compartimento del motor |
| 241 | Reservar |
| Relé | |
| Yo | Relé de señal de sonido |
| K | Relé de modo limpiaparabrisas 1/2 |
| yo | Relé de limpiaparabrisas encendido/apagado |
| METRO | Relé del terminal 50 del motor de arranque |
| norte | Terminales del circuito eléctrico del relé 87M |
| EL | Relé del turbocompresor |
| PAG | Relevo de reserva |
| Q | Terminal de relé 15 (sin soporte) |
| R | Terminal de relé 15 |
| S | Relé de calefacción del limpiaparabrisas |
| yo | Relé AIRMATIC |

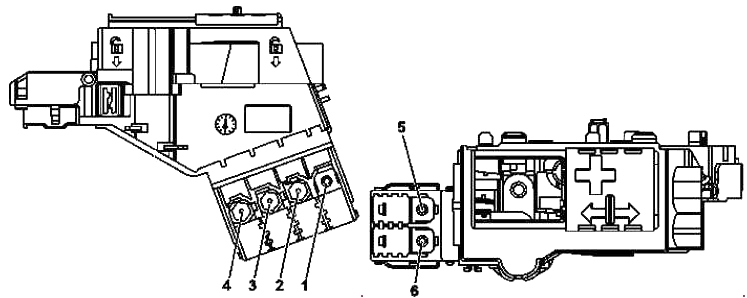

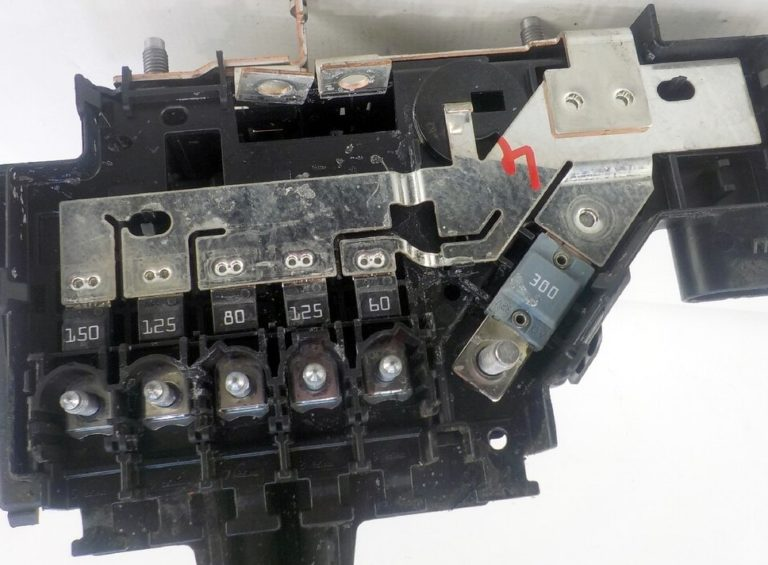

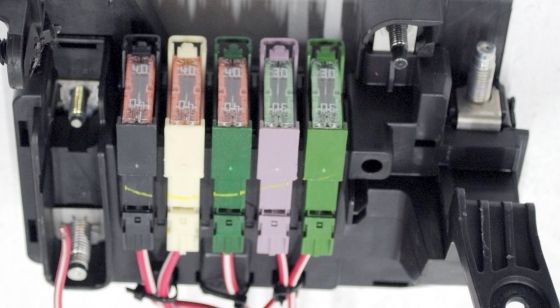

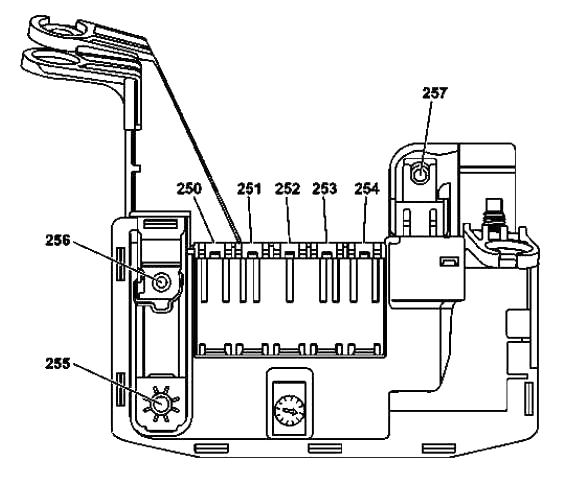

Caja de fusibles de potencia
Foto
Transcripción
| 250 | Unidad de control SAM 40A |
| 251 | Unidad de control SAM 40A |
| 252 | Unidad de control SAM 40A |
| 253 | Unidad de control de puerta delantera izquierda 30A |
| 254 | Unidad de control de puerta trasera izquierda 30A |
| 255 | Bloque de fusibles de alimentación del compartimento de la batería de 200 A |
| 256 | Caja de fusibles del compartimento trasero de pasajeros de 150 A |
| 257 | Motor diésel 150A: calentador eléctrico adicional |

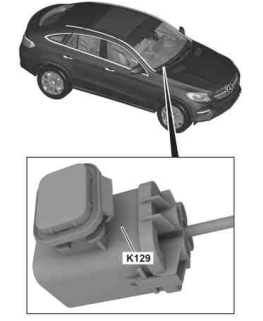

Es posible instalar algunos elementos de relé fuera de estos bloques, por ejemplo, un relé para calentar las mangueras de las boquillas del lavaparabrisas.
Bloques en la cabina

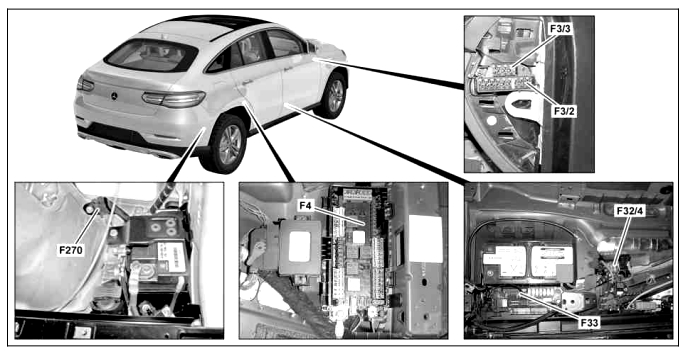

Ubicación
Esquema
Objetivo
- F3/2, F3/3 – Caja de fusibles en el panel de instrumentos
- F4 – Caja de fusibles y relés principal en la parte trasera del habitáculo
- F32/4 – Caja de fusibles de potencia
- F33 – Caja de fusibles del compartimento de la batería
- F270 – Fusible de batería de reserva

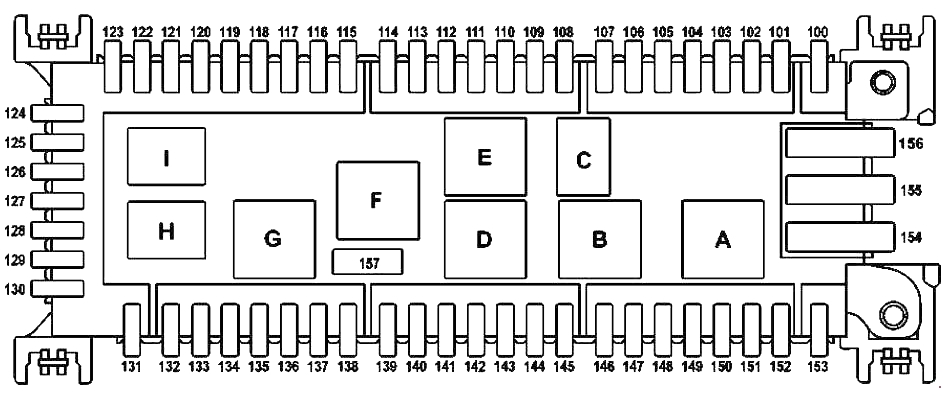

Caja de fusibles y relés

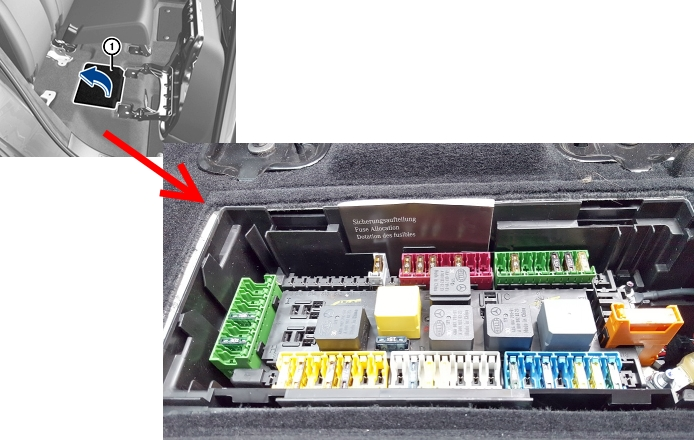

El bloque principal con fusibles y relés en el habitáculo está situado debajo del asiento trasero y está cubierto con una funda protectora.
Descripción
| 100 | Módulo de audio 5A |
| Módulo de control COMAND | |
| Conexión del enchufe eléctrico de navegación externa | |
| 101 | Unidad de control de reconocimiento de remolque 20A |
| 102 | Unidad de control del asiento del conductor 7.5A |
| 103 | Unidad de control del asiento del pasajero delantero 7.5A |
| 104 | Amplificador/compensador de antena móvil 5A |
| Módulo Bluetooth® | |
| 105 | Soporte 5A para módulo de navegación |
| 106 | Unidad de control de accionamiento del portón trasero 5A |
| 107 | Módulo de liberación del asiento izquierdo de la segunda fila 10A |
| Módulo de liberación del asiento de la segunda fila derecha | |
| 108 | Reservar |
| 109 | Reservar |
| 110 | Unidad de control AdBlue® 5A |
| 111 | Toma de remolque de 15 A |
| 112 | Unidad de control de bomba de combustible 5A |
| 113 | Unidad de control del freno de estacionamiento eléctrico 5A |
| 114 | Interruptor de iluminación exterior de 5 A |
| 115 | Unidad de control de reconocimiento de remolque 5A |
| 116 | Manguito de terminación de la terminal 87 de la unidad de control del sensor de radar 5A |
| Módulo de control de ASISTENCIA PARA PREVENCIÓN DE COLISIONES | |
| 117 | Unidad de control de visión nocturna 5A |
| 118 | Reservar |
| 119 | Unidad de control de caja de transferencia 5A |
| 120 | 5A Sensor de calidad del combustible |
| Unidad de control del tacógrafo digital | |
| 121 | Reservar |
| 122 | Reservar |
| 123 | Reservar |
| 124 | Conexión de enchufe eléctrico de 30 A para función de control de freno eléctrico |
| 125 | Reservar |
| 126 | Unidad de control de reconocimiento de remolque 15A |
| 127 | Unidad de control del asiento del conductor 30A |
| 128 | Unidad de control de reconocimiento de remolque 20A |
| 129 | Módulo de control del asiento del pasajero delantero 30A |
| 130 | Unidad de control de reconocimiento de remolque 20A |
| 131 | Reservar |
| 132 | Unidad de control de bomba de combustible 25A |
| 133 | Receptor 5A para control remoto de calentador independiente |
| 134 | 5A Sensor de presión del sistema de reconocimiento de asiento ocupado |
| Sistema de reconocimiento de ocupación del asiento del pasajero delantero y AKSE | |
| 135 | Luz de guantera 5A |
| 136 | Unidad de control del sistema de sujeción suplementario 7.5A |
| 137 | Fusible eléctrico de 5 A preparatorio para la instalación del sistema de cobro electrónico de peajes |
| Cámara de visión trasera de equipo electrónico | |
| Conexión del enchufe eléctrico de navegación externa | |
| 138 | 15A Unidad de control de estabilización de balanceo activo |
| 139 | Reservar |
| 140 | Unidad de control AdBlue® 7.5A |
| 141 | Unidad de control AdBlue® 15A |
| 142 | Unidad de control AdBlue® 20A |
| 143 | Reservar |
| 144 | Reservar |
| 145 | Portavasos 7.5A |
| 146 | Filtro de rechazo de ventana trasera 30A |
| 147 | Módulo de audio 30A |
| Módulo de control COMAND | |
| 148 | Elemento calefactor para encendedor de cigarrillos de 15 A |
| Conexión de portavasos desmontable | |
| 149 | Toma de corriente 5A 115V |
| 150 | Toma de 20A en el maletero |
| 151 | Toma de 20 A, asientos de la segunda fila izquierda |
| Toma de corriente en la 2ª fila de asientos a la derecha | |
| 152 | 30A Unidad de control de sistemas del compartimento trasero |
| 153 | Unidad de control del convertidor CA/CC de 25 A |
| 154 | Unidad de control de accionamiento del portón trasero 40A |
| 155 | Reservar |
| 156 | Reservar |
| 157 | Motor limpiaparabrisas de portón trasero 15A |
| Relé | |
| A | Terminales de zócalo de relé 15R2 |
| B | Relé de calefacción de la ventana trasera |
| do | Relé de respaldo |
| D | Relé AdBlue ® |
| Y | Terminal de relé 15 |
| F | Relé del limpiaparabrisas trasero |
| GRAMO | Terminales de relé 15R1 |
| yo | Relé de respaldo |
| I | Relé de respaldo |
Los fusibles 148-151 son responsables del encendedor.

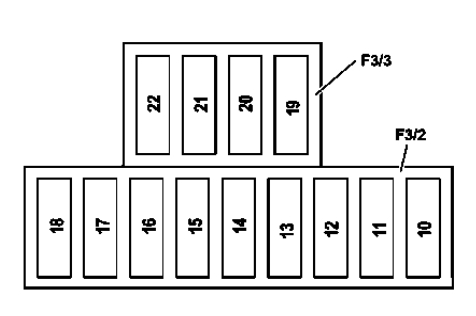

Caja de fusibles en el panel
En el extremo derecho del panel de instrumentos, detrás de la cubierta protectora, hay una caja de fusibles.
Designación
| 10 | 7,5 A | Unidad de control del interruptor de encendido electrónico |
| 11 | 10A | Unidad de control del módulo de columna de dirección electrónica |
| 12 | 5A | Cuadro de instrumentos |
| 13 | 15A | Controlador electrónico del ventilador auxiliar |
| 14 | 5A | Conector de diagnóstico |
| 15 | 5A | Panel de control superior |
| 16 | Reservar | |
| 17 | Reservar | |
| 18 | Reservar | |
| 19 | 15A | Panel de control del sistema de control de climatización |
| 20 | 5A | Unidad de control del módulo de columna de dirección electrónica |
| 21 | 7,5 A | Pantalla de audio/COMAND |
| 22 | Reservar |

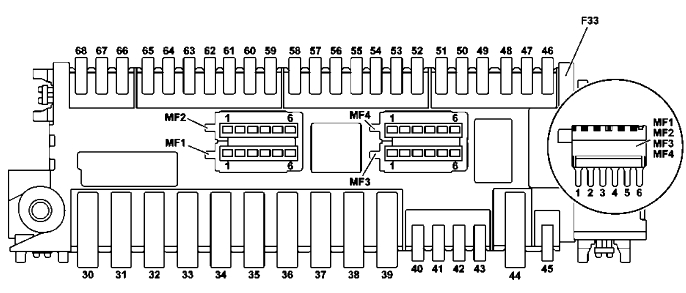

Caja de fusibles cerca de la batería
En el nicho junto a la batería se instala otro bloque de fusibles.
Objetivo
| 30 | Unidad de control del amplificador de altavoz de 40 A |
| Amplificador de graves de 30 A | |
| 31 | Módulo de relé y fusible del compartimento del motor de 40 A |
| 32 | Controlador de ventilador 40A |
| 33 | Tensor de cinturón de seguridad reversible delantero izquierdo 40A |
| 34 | Caja de fusibles trasera de 40 A |
| 35 | Tensor de cinturón de seguridad reversible delantero derecho 40A |
| 36 | Caja de fusibles de 40 A, terminal 30, panel frontal |
| 37 | Cable de prueba de 40 A |
| 38 | Reservar |
| 39 | Reservar |
| 40 | 25A Control electrónico del ventilador del aire acondicionado trasero |
| 41 | Reservar |
| 42 | Reservar |
| 43 | Reservar |
| 44 | Reservar |
| 45 | Unidad de control del tacógrafo digital 5A |
| 46 | Reservar |
| 47 | Unidad de control del amplificador de altavoz de 10 A |
| 48 | 30A Unidad de control de sistemas del compartimento trasero |
| 49 | Unidad de control de seguridad interior/remolque/EDW 5A |
| 50 | Unidad de control del sistema de llamada de emergencia 5A |
| 51 | Amplificador de antena 5A FM 1, AM, ZV y KEYLESS-GO |
| 52 | Unidad de control de puerta delantera derecha 30A |
| 53 | Panel de control de techo 15A |
| 54 | Alambre de medición |
| 55 | 30A Unidad de control de sistemas del compartimento trasero |
| 56 | Unidad de control Keyless-Go 15A |
| 57 | Unidad de control de puerta trasera derecha 30A |
| 58 | Unidad de control de caja de transferencia 30A |
| 59 | Unidad de control del sistema de sujeción suplementario 7.5A |
| 60 | Panel de control de techo de 7,5 A |
| 61 | Reservar |
| 62 | Unidad de control AIRMATIC 15A |
| 63 | Módulo de control de techo corredizo panorámico 20A |
| Módulo de control del techo corredizo | |
| 64 | Bomba de aire para asiento multicontorno 30A |
| 65 | Caja de fusibles de 30 A, terminal 30 g, panel frontal |
| 66 | Reservar |
| 67 | Unidad de control del freno de estacionamiento eléctrico 30A |
| 68 | Unidad de control del freno de estacionamiento eléctrico 30A |
| MF1 | Pin 1 de 5 A: Módulo de audio/panel de control del sistema COMAND |
| Contacto 2: | |
| Panel de control inferior | |
| Panel de control del modo de conducción todoterreno | |
| Contacto 3: Unidad de control de asistencia al aparcamiento | |
| Contacto 4: Unidad de control electrónico de estabilidad | |
| Contacto 5: Unidad de control SAM | |
| Contacto 6: Unidad de control del amplificador de altavoces | |
| MF2 | 5A Contacto 1: Unidad de control HBF |
| Contacto 2: Unidad de control del sistema de control de presión de neumáticos | |
| Contacto 3: | |
| Unidad de control de transmisión de sonido digital | |
| Unidad de control de radio de audio digital satelital (SDAR) | |
| Contacto 4: Cámara multifunción | |
| Contacto 5: Unidad de control de interfaz multimedia | |
| Contacto 6: | |
| Cámara de visión trasera | |
| Unidad de control de cámara de 360° | |
| MF3 | 5A Contacto 1: Pantalla trasera izquierda |
| Contacto 2: Pantalla en el compartimento trasero a la derecha | |
| Contacto 3: | |
| Sintonizador de TV (analógico/digital) | |
| Sintonizador de TV digital | |
| Contacto 4: Reproductor de DVD | |
| Contacto 5: Unidad de control de sensores de vídeo y radar | |
| Contacto 6: Reserva | |
| MF4 | Contacto 1: Reserva |
| Contacto 2: Reserva | |
| Contacto 3: Reserva | |
| Contacto 4: Reserva | |
| Contacto 5: Reserva | |
| Contacto 6: Reserva |
Caja de fusibles de potencia
Este bloque de fusibles de alta potencia también se encuentra cerca de la batería.
Transcripción
| 1 | 40A | Unidad de control electrónico de estabilidad |
| 2 | Reservar | |
| 3 | 30A | Vehículos con función “ECO Start-Stop”: Módulo de fusibles y relés del compartimento del motor |
| 4 | Reservar | |
| 5 | 150A | Módulo de fusibles y relés del compartimento del motor |
| 6 | 125A | Motor del ventilador |
| 7 | 300/400A | Caja de fusibles del habitáculo |
| 8 | 100A | Unidad de control de dirección asistida eléctrica |
