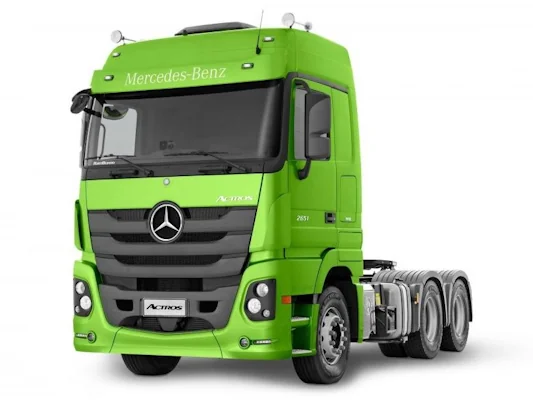

El Mercedes-Benz Actros MP4 representa la cuarta generación de la gama de modelos Actros, que se produjo en 2013, 2014, 2015, 2016, 2017, 2018. En este artículo, mostraremos una descripción de los fusibles y relés del Mercedes Actros MP4 con un diagrama de bloques y su ubicación. Anotaremos el fusible del encendedor de cigarrillos.
Bloque de fusibles y relés

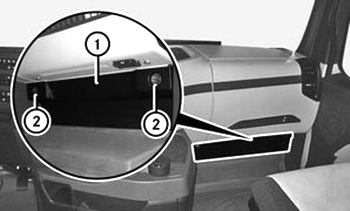

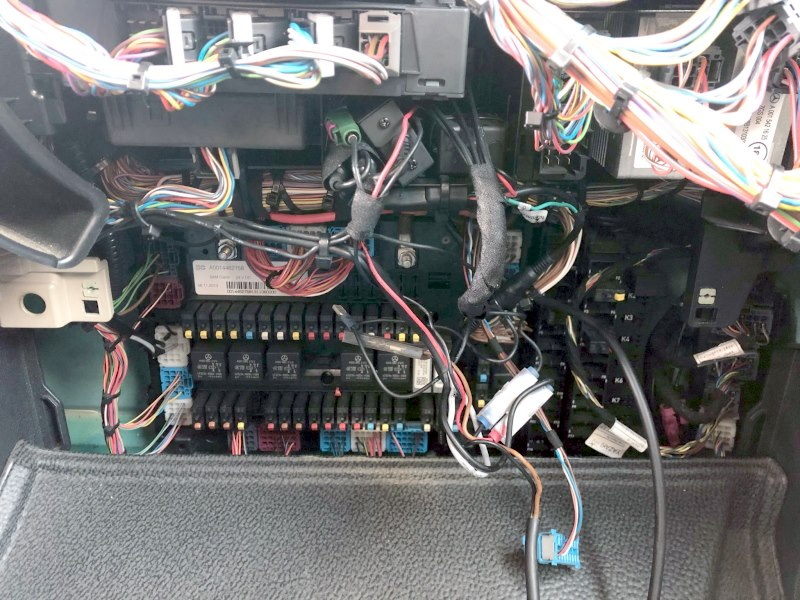

El bloque principal de fusibles y relés se encuentra en el habitáculo, en la parte inferior del panel de instrumentos del lado del pasajero.
Para acceder, abra los pestillos (2) y retire la cubierta (1).

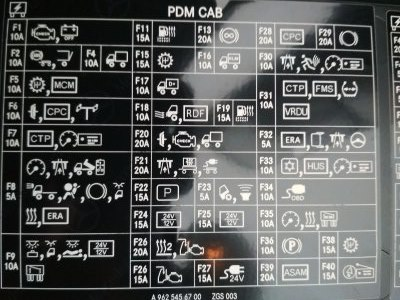

El diseño de la unidad y la finalidad de los elementos que la componen pueden diferir de los presentados y dependen del año de fabricación y del nivel de equipamiento eléctrico. Compruebe las designaciones con sus diagramas en la parte posterior de la cubierta protectora.
Opción 1
Opción 2

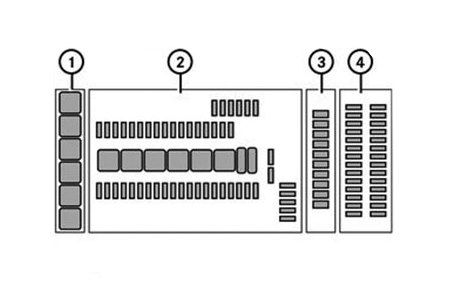

Mapa de ubicación
Descripción
- Módulo de relé A32
- Fusibles, relés y diodos en el módulo principal (GM)
- Módulo de relé A31.
- Fusibles de los módulos A1 y A2.
Módulo de relé A32
| No. | Descripción |
|---|---|
| K1 | Sistema de calefacción del parabrisas |
| K2 | Sistema de calefacción del parabrisas |
| K3 | Faro adicional – abrazadera 56a |
| K4 | Reservar |
| K5 | Reservar |
| K6 | Reservar |

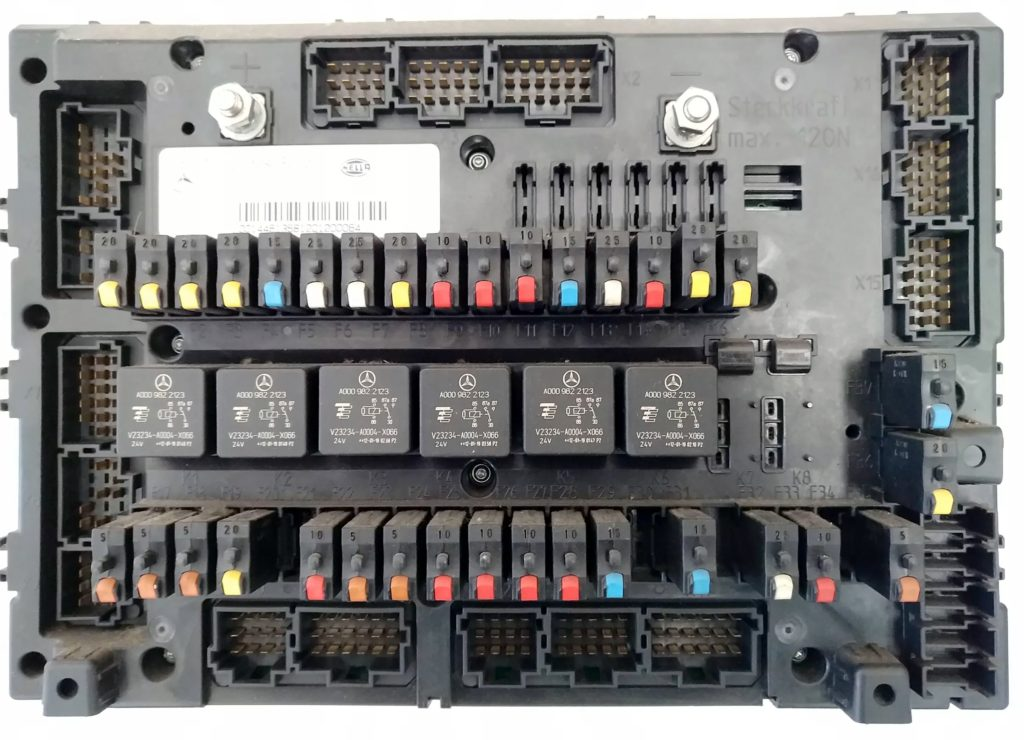

Módulo Maestro (GM)
SCA

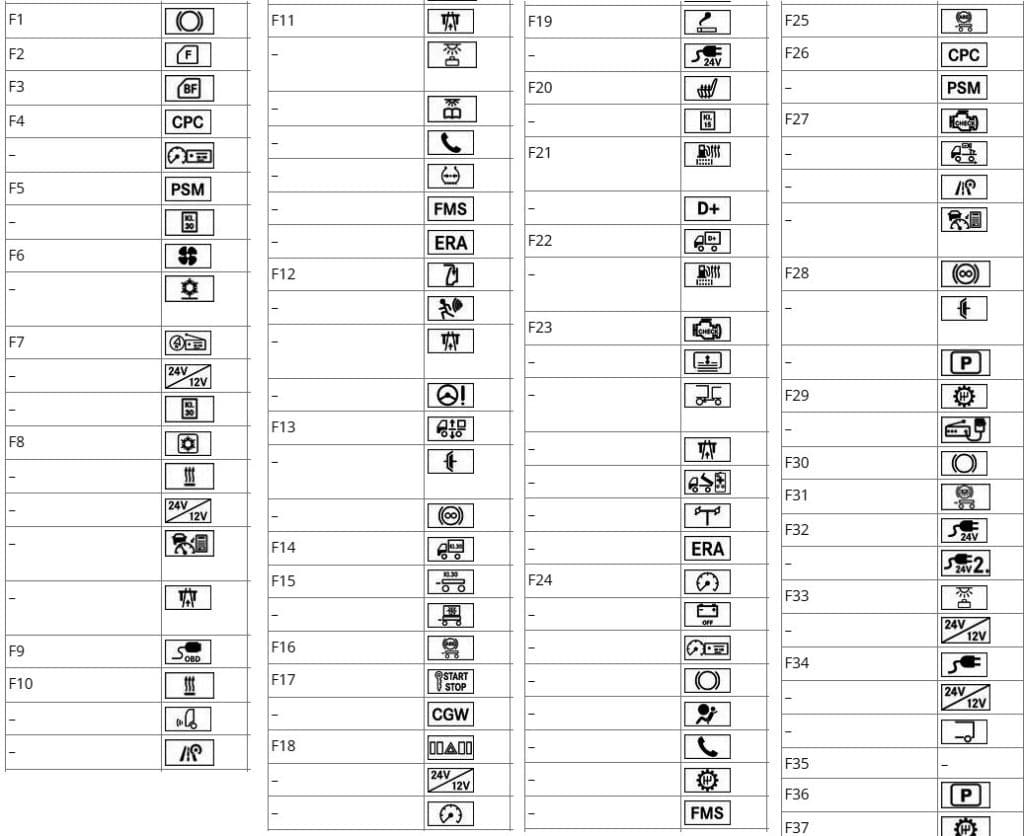

Fusibles
| No. | Actual | Descripción |
|---|---|---|
| F2 | 20A | Unidad de control de la puerta del conductor |
| F3 | 20A | Unidad de control de la puerta del pasajero delantero |
| F4 | 20A | Sistema de control del modo de conducción |
| – | 20A | Tacógrafo – pinza 30 |
| F5 | 15A | Módulo especial programable |
| – | 15A | Abrazadera de distribuidor 30 |
| F6 | 25A | Admirador |
| – | 25A | Sistema de aire acondicionado eléctrico independiente |
| F7 | 25A | Sistema de radio/navegación |
| – | 25A | Transformador de tensión 12 V |
| – | 25A | Abrazadera de distribuidor 30 |
| F8 | 20A | Caja refrigerada |
| – | 20A | Sistema de calefacción adicional |
| – | 20A | Transformador de tensión 12 V |
| – | 20A | Unidad de control del sistema de predicción de parámetros de conducción adaptativa – terminal 30 |
| – | 20A | LSVA (cargos por transporte de mercancías pesadas en función de la capacidad de carga del vehículo) |
| F9 | 10A | Conector de diagnóstico |
| F10 | 10A | Sistema de calefacción |
| – | 10A | Sensor de distancia |
| – | 10A | Sistema de asistencia al conductor – pinza 30 |
| F11 | 10A | Sistema de cobro de peaje |
| – | 10A | Luces de techo para iluminación adicional del compartimento en la pared trasera |
| – | 10A | Lámpara para leer |
| – | 10A | Teléfono |
| – | 10A | Sistema de control de presión de neumáticos |
| – | 10A | Sistema de gestión de flotas – Clamp 30 |
| – | 10A | ERA-GLONASS |
| F12 | 15A | Trampilla superior corrediza |
| – | 15A | Sistema EDW (sistema de alarma antirrobo) |
| – | 15A | LSVA (cargos por transporte de mercancías pesadas en función de la capacidad de carga del vehículo) |
| – | 15A | Sensor de ángulo del volante |
| F13 | 25A | Sistema de ajuste de la distancia al suelo |
| – | 25A | Embrague hidráulico (embrague turbo retardador) |
| – | 25A | Retardador |
| F14 | 10A | Fabricante de carrocería – abrazadera 30 |
| F15 | 20A | Tráiler |
| – | 20A | Transformador de tensión para remolque – pinza 30 |
| F16 | 20A | Sistema ABS para remolque – abrazadera 30 |
| F17 | 5A | Interruptor de encendido |
| – | 5A | Puerta de enlace central a Internet |
| F18 | 5A | Panel de interruptores modular |
| – | 5A | Transformador de tensión con salida remota |
| – | 5A | Combinación de instrumentos – pinza 30 |
| F19 | 6A | Encendedor |
| – | 15A | Toma de corriente – terminal 15 |
| F20 | 20A | Sistema de calefacción del asiento |
| – | 20A | Abrazadera de distribuidor 15 |
| F21 | 15A | Sistema de calentamiento del prefiltro de combustible con separador de agua |
| – | 15A | Distribuidor – Terminal D+ |
| F22 | 10A | Fabricante de carrocería – Abrazadera D+ |
| – | 10A | Sistema de calentamiento del prefiltro de combustible con separador de agua |
| F23 | 5A | Sistema de postratamiento de gases de escape BlueTec® |
| – | 5A | Quitasol |
| – | 5A | Barra de remolque (sistema de barra de remolque de montaje bajo) |
| – | 5A | Sistema de cobro de peaje |
| – | 5A | Zócalo de montaje para reequipamiento MEILLER |
| – | 5A | Accionamiento auxiliar hidráulico (HAD) – Abrazadera 15 |
| – | 5A | ERA-GLONASS |
| F24 | 5A | Combinación de instrumentos |
| – | 5A | Desconectador de batería |
| – | 5A | Tacógrafo |
| – | 5A | Sistema de frenos |
| – | 5A | Bolsa de aire |
| – | 5A | Teléfono |
| – | 5A | Sistema de control de transmisión |
| – | 5A | Sistema de gestión de flotas |
| – | 5A | Faro adicional |
| F25 | 10A | Sistema ABS del remolque |
| F26 | 10A | Sistema de control del modo de conducción |
| – | 10A | Módulo especial personalizable – pinza 15 |
| F27 | 10A | Control del motor – terminal 15 |
| – | 10A | Cámara de marcha atrás |
| – | 10A | Sistema de asistencia al conductor |
| – | 10A | Unidad de control del sistema de predicción de parámetros de conducción adaptativa – pinza 15 |
| F28 | 10A | Retardador |
| – | 10A | Embrague hidráulico (embrague turbo retardador) |
| – | 10A | Unidad electrónica de preparación de aire – terminal 15 |
| F29 | 15A | Sistema de control de transmisión – abrazadera 30.1 |
| – | 15A | Estación de radio CB |
| F30 | 20A | Sistema de frenos – abrazadera 30,2 |
| F31 | 15A | Luz de freno del remolque |
| F32 | 25A | Tomas de corriente de 24 V |
| – | 25A | Toma de corriente adicional de 24 V |
| F33 | 10A | Luces de techo para iluminación adicional del compartimento del techo |
| – | 10A | Transformador de tensión con salida remota |
| F34 | 25A | Toma de corriente de alta potencia de 24 V |
| – | 25A | Transformador de tensión 12 V |
| – | 15A | Equipo eléctrico de la carrocería de otro fabricante |
| F35 | Reservar | |
| F36 | 20A | Unidad electrónica de preparación de aire – terminal 30 |
| F37 | 15A | Sistema de control de transmisión – abrazadera 30.2 |
Relé
| No. | Descripción |
|---|---|
| K1 | Ganancia – pinza 15 |
| K2 | Ganancia – terminal D+ |
| K3 | Ganancia – pinza 15 |
| K4 | Refrigeración del aceite de la caja de cambios |
| K5 | Ganancia – pinza 15 |
| K6 | Luz de freno del remolque |
| K7 | Relé biestable |
| K8 | Relé biestable |
| K9 | Reservar |

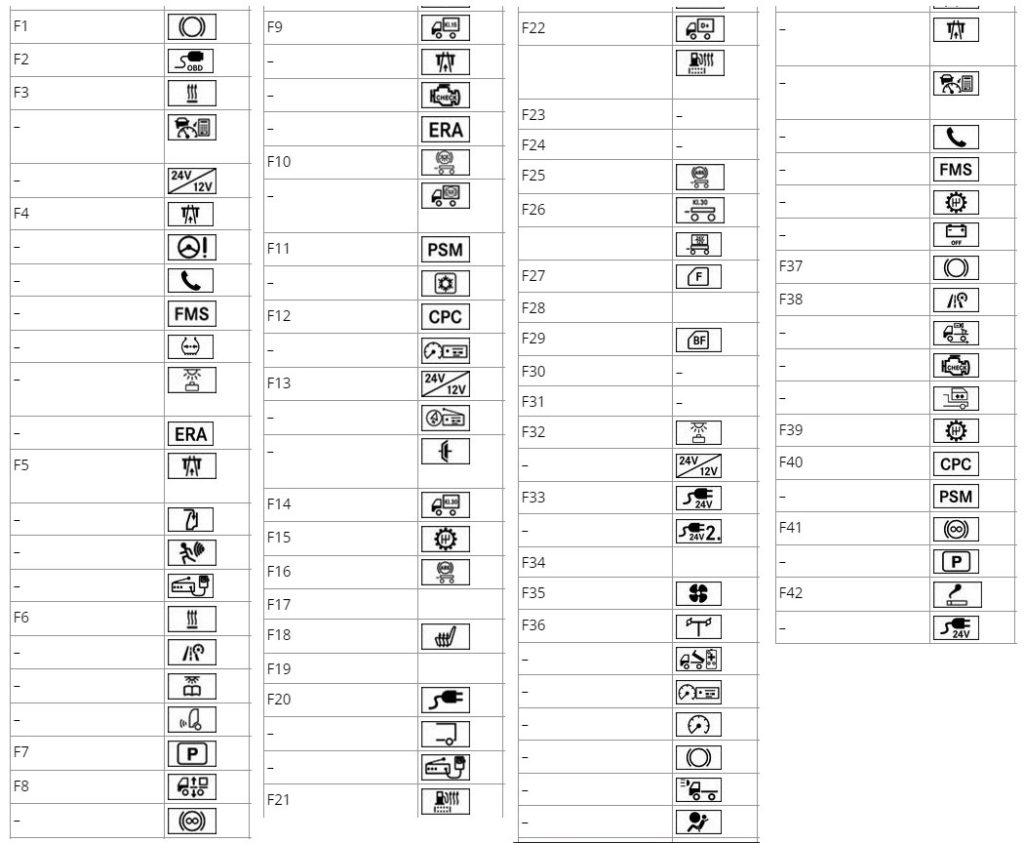

SAM-SAM
Fusibles
| No. | Actual | Descripción |
|---|---|---|
| F1 | 20A | Sistema de frenos – abrazadera 30,1 |
| F2 | 10A | Conector de diagnóstico |
| F3 | 15A | Sistema de calefacción adicional |
| – | 15A | Unidad de control del sistema de predicción de parámetros de conducción adaptativa |
| – | 15A | Transformador de tensión 12 V |
| F4 | 10A | Sistema de cobro de peaje |
| – | 10A | Sensor de ángulo del volante |
| – | 10A | Teléfono |
| – | 10A | Sistema de gestión de flotas |
| – | 10A | Sistema de control de presión de neumáticos |
| – | 10A | Luces de techo para iluminación adicional del compartimento trasero del vehículo – clip 30 |
| – | 10A | ERA-GLONASS |
| F5 | 15A | LSVA (cargos por transporte de mercancías pesadas en función de la capacidad de carga del vehículo) |
| – | 15A | Trampilla superior corrediza |
| – | 15A | Sistema EDW (sistema de alarma antirrobo) |
| – | 15A | Estación de radio CB |
| F6 | 10A | Sistema de calefacción |
| – | 10A | Sistema de asistencia al conductor |
| – | 10A | Lámpara de lectura – pinza 30 |
| – | 10A | Sensor de distancia |
| F7 | 20A | Unidad electrónica de preparación de aire – terminal 30 |
| F8 | 25A | Sistema de ajuste de la distancia al suelo |
| – | 25A | Retardador |
| F9 | 10A | Fabricante de carrocería – abrazadera 15 |
| – | 10A | Sistema de cobro de peaje |
| – | 10A | Sistema de postratamiento de gases de escape BlueTec® |
| – | 10A | ERA-GLONASS |
| F10 | 20A | Luz de freno del remolque |
| – | 20A | El fabricante de la carrocería instaló la luz de freno |
| F11 | 20A | Módulo especial programable |
| – | 20A | Nevera portátil – pinza 30 |
| F12 | 20A | Sistema de control del modo de conducción |
| – | 20A | Tacógrafo – pinza 30 |
| F13 | 25A | Transformador de tensión 12 V |
| – | 25A | Sistema de radio/navegación – abrazadera 30 |
| – | 25A | Embrague hidráulico (embrague turbo retardador) |
| F14 | 10A | Fabricante de carrocería – clamp30 |
| F15 | 15A | Sistema de control de transmisión – abrazadera 30.1 |
| F16 | 10A | Sistema ABS del remolque |
| F17 | Reservar | |
| F18 | 15A | Sistema de calefacción del asiento |
| F19 | Reservar | |
| F20 | 25A | Toma de corriente de alta potencia de 24 V |
| – | 15A | Equipo eléctrico de la carrocería de otro fabricante |
| – | 15A | Estación de radio CB |
| F21 | 15A | Sistema de calentamiento del prefiltro de combustible con separador de agua |
| – | 15A | Distribuidor – Terminal D+ |
| F22 | 10A | Fabricante de carrocería – Abrazadera D+ |
| 10A | Sistema de calentamiento del prefiltro de combustible con separador de agua | |
| F23 | Reservar | |
| F24 | Reservar | |
| F25 | 20A | Sistema ABS del remolque |
| F26 | 20A | Tráiler |
| 20A | Transformador de tensión para remolque – pinza 30 | |
| F27 | 20A | Unidad de control de la puerta del conductor |
| F28 | Reservar | |
| F29 | 20A | Unidad de control de la puerta del pasajero delantero |
| F30 | Reservar | |
| F31 | Reservar | |
| F32 | 10A | Luces de techo para iluminación adicional del compartimento del techo |
| – | Transformador de tensión con salida remota | |
| F33 | 25A | Tomas de corriente de 24 V |
| – | 25A | Toma de corriente adicional de 24 V |
| F34 | Reservar | |
| F35 | 25A | Admirador |
| F36 | 5A | Transmisión auxiliar hidráulica (HAD) |
| – | 5A | Zócalo de montaje para reequipamiento MEILLER |
| – | 5A | Tacógrafo |
| – | 5A | Combinación de instrumentos |
| – | 5A | Sistema de frenos |
| – | 5A | Faro adicional |
| – | 5A | Bolsa de aire |
| – | 5A | LSVA (cargos por transporte de mercancías pesadas en función de la capacidad de carga del vehículo) |
| – | 5A | Unidad de control del sistema de predicción de parámetros de conducción adaptativa |
| – | 5A | Teléfono |
| – | 5A | Sistema de gestión de flotas |
| – | 5A | Sistema de control de transmisión |
| – | 5A | Desconectador de batería – pinza 15 |
| F37 | 20A | Sistema de frenos – abrazadera 30,2 |
| F38 | 10A | Sistema de asistencia al conductor |
| – | 10A | Cámara de marcha atrás |
| – | 10A | Control del motor – terminal 15 |
| – | 10A | Caja móvil – abrazadera 15 |
| F39 | 15A | Sistema de control de transmisión – abrazadera 30.2 |
| F40 | 10A | Sistema de control del modo de conducción |
| – | 10A | Módulo especial personalizable – pinza 15 |
| F41 | 10A | Retardador |
| – | 10A | Unidad electrónica de preparación de aire – terminal 15 |
| F42 | 5A | Encendedor |
| – | 15A | Toma de corriente |
Relé
| No. | Descripción |
|---|---|
| K1 | Reservar |
| K2 | Ganancia – terminal D+ |
| K3 | Refrigeración del aceite de la caja de cambios |
| K4 | Ganancia – pinza 15 |
| K5 | Ganancia – pinza 15 |
| K6 | Luz de freno del remolque |
| K7 | Ganancia – pinza 15 |
| K8 | Relé biestable |
| K9 | Relé biestable |

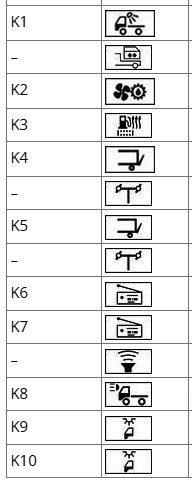

Módulo de relé A31
Esquema
Transcripción
| K1 | Luz de trabajo |
| – | Carrocería móvil |
| K2 | Refrigeración de aceite de la caja de transferencia |
| K3 | Sistema de calentamiento del prefiltro de combustible con separador de agua |
| K4 | Plataforma elevadora |
| – | Desactivación del accionamiento hidráulico auxiliar (HAD) |
| K5 | Plataforma elevadora |
| – | Desactivación del accionamiento hidráulico auxiliar (HAD) |
| K6 | Receptor de radio de 12 V – terminal 58 |
| K7 | Receptor de radio de 12 V – pinza 15R |
| – | Altavoz de subgraves |
| K8 | Faro adicional – clip 58 |
| K9 | Iluminación interior con techo bajo |
| K10 | Iluminación interior con techo bajo |

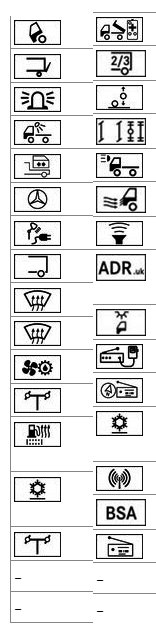

Módulos A1 y A2
Esquema
Cita
| No. | Actual | Descripción |
|---|---|---|
| A1 | ||
| F1 | 5A | Bomba de inclinación de cabina |
| F2 | 10A | Plataforma elevadora |
| F3 | 10A | Baliza intermitente |
| F4 | 10A | Luz de trabajo |
| – | 10A | Carrocería móvil |
| F5 | 10A | Estrella triangular iluminada de Mercedes-Benz |
| – | 10A | Toma de corriente para lámpara portátil |
| F6 | 15A | Equipo eléctrico de la carrocería de otro fabricante |
| F7 | 25A | Sistema de calefacción del parabrisas |
| F8 | 25A | Sistema de calefacción del parabrisas |
| F9 | 10A | Refrigeración de aceite de la caja de transferencia |
| – | 10A | Transmisión auxiliar hidráulica (HAD) |
| F10 | 15A | Sistema de calentamiento del prefiltro de combustible con separador de agua |
| F11 | 20A | Sistema de aire acondicionado eléctrico independiente |
| F12 | 15A | Transmisión auxiliar hidráulica (HAD) |
| F13 | Reservar | |
| F14 | Reservar | |
| A2 | ||
| F1 | 10A | Zócalo de montaje para reequipamiento MEILLER |
| F2 | 20A | Equipamiento eléctrico de la carrocería de otro fabricante 2 y 3 |
| – | 20A | Interruptor de eje adicional de carrocería |
| F3 | 10A | Puente auxiliar controlado |
| F4 | 15A | Faro adicional |
| F5 | 10A | Sistema de control de suministro de aire |
| F6 | 10A | Altavoz de subgraves |
| F7 | 5A | Equipo conforme a la normativa para el transporte de mercancías peligrosas por carretera, para Inglaterra |
| F8 | 5A | Iluminación interior con techo bajo |
| F9 | 5A | Estación de radio CB |
| F10 | 15A | Sistema de radio/navegación |
| F11 | 5A | Sistema de aire acondicionado eléctrico independiente |
| – | 5A | Amplificador de antena |
| – | 5A | Asistente de viraje |
| F12 | 10A | Receptor de radio de 12 V |
| F13 | Reservar | |
| F14 | Reservar | |
Comprobación de los fusibles
Algunos fusibles no se parecen a los que estamos acostumbrados a ver en los coches, pero su funcionalidad es la misma. Tradicionalmente, todos ellos se pueden dividir en fusibles automáticos y fusibles de acción prolongada.
Comprobación del fusible
- Retire el fusible del módulo con unos alicates e inspecciónelo visualmente.
- Si el cable fusible está quemado, reemplace el fusible defectuoso con un fusible de repuesto.
- Encender los consumidores eléctricos y comprobar su funcionamiento. Si el fusible vuelve a fundirse, contactar con un taller especializado con personal cualificado para que revise el equipo eléctrico.

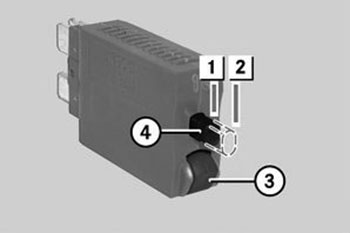

Comprobación del disyuntor
Cuando se dispara el disyuntor, el pasador (4) se mueve a la posición de apagado (2).
- Retire el disyuntor del módulo.
- Empuje el pasador (4) a la posición de encendido (1).
- Presione el botón de liberación (3).
– Si el pasador (4) se mueve a la posición de apagado (2), el disyuntor está bien.
– Si el pasador (4) no se mueve a la posición de apagado (2), es necesario reemplazar el disyuntor. - Presione el pasador (4) en la posición de encendido (1) y vuelva a insertar el disyuntor.
- Encender los consumidores eléctricos y verificar su funcionamiento. Si el disyuntor vuelve a saltar, contactar con un taller especializado con personal cualificado para que revise el equipo eléctrico.
