El Mercedes W205 es la cuarta generación de la clase C del fabricante alemán de automóviles Mercedes-Benz, que se produjo en 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 con varias opciones de carrocería: S205 station wagon, w205 sedan, c205 coupe y A205 convertible. Durante este tiempo, el modelo fue rediseñado. En esta publicación, puede encontrar una descripción de los fusibles y relés del Mercedes w205 con diagramas de bloques, ejemplos fotográficos de ejecución y ubicación. Destaquemos el fusible responsable del encendedor de cigarrillos.
El diseño de los bloques y la finalidad de los elementos que los componen pueden diferir del mostrado y dependen del año de fabricación y del nivel de equipamiento de su vehículo.
Bloques en la cabina

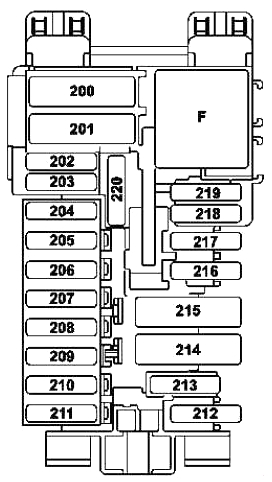

Bloque en panel

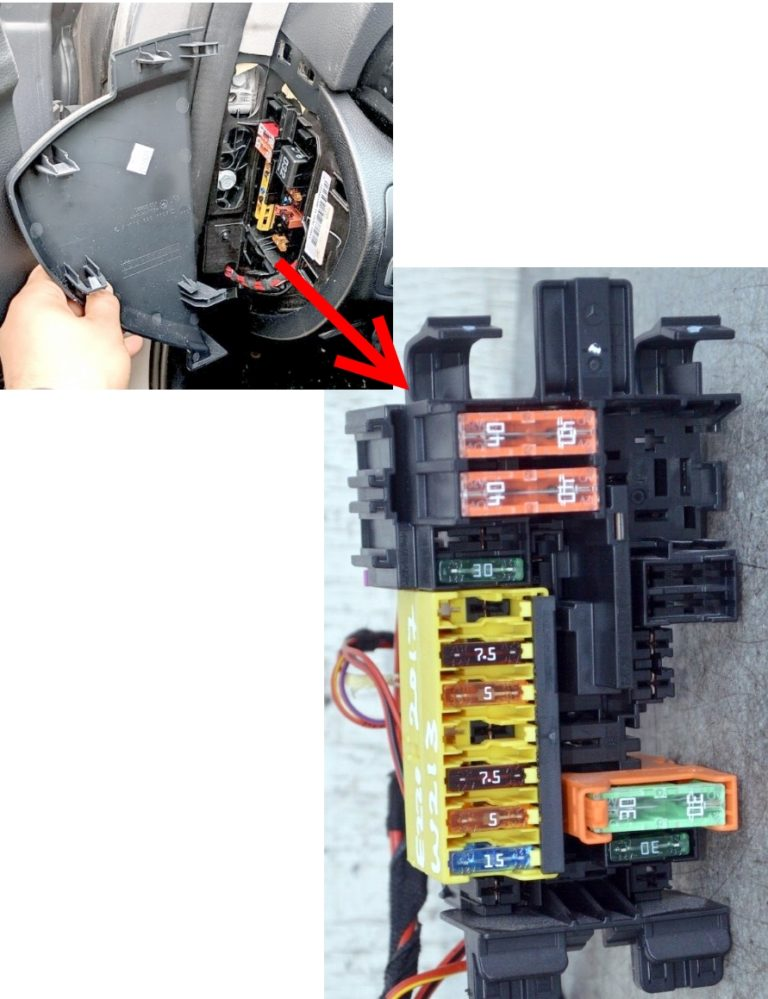

En el habitáculo, el bloque de fusibles y relés se encuentra en el extremo izquierdo del panel de instrumentos (en el lado principal) detrás de una cubierta protectora.
Descripción
| 200 | Unidad de control SAM frontal 50A |
| 201 | Unidad de control SAM delantera 40A |
| 202 | Sirena de alarma 5A |
| A205: Unidad de control de monitoreo interior/protección contra remolque/EDW | |
| 203 | 20A Válido para vehículos con caja de cambios 716: Unidad de control de bloqueo eléctrico de la columna de dirección |
| 204 | Toma de diagnóstico 5A |
| 205 | Unidad de control del interruptor de encendido electrónico 7.5A |
| 206 | Reloj analógico 5A |
| 207 | Unidad de control de HVAC 15A |
| 208 | 7.5A Cuadro de instrumentos |
| 209 | Panel de control de aire acondicionado 5A |
| Unidad de control del panel de control superior | |
| 210 | 5A Señales de la unidad de control del módulo de la columna de dirección electrónica |
| 211 | 25A AMG: Señales de la unidad de control electrónico de estabilidad ESP |
| 212 | Conmutador de antena 5A para teléfono y calentador autónomo |
| 213 | 5A Señales de la unidad de control electrónico de estabilidad ESP |
| 214 | 30A AMG: Unidad de control del freno de estacionamiento eléctrico |
| 215 | Reservar |
| 216 | Luz de guantera de 7,5 A |
| 217 | 5A Japón: Unidad de control de comunicación de datos de peaje DSRC |
| 218 | Unidad de control del sistema de sujeción suplementario 7.5A |
| 219 | Unidad de control del sistema de detección de peso 5A |
| 220 | Reservar |
| Relé | |
| F | Terminal de relé 15R |
Caja de fusibles de potencia

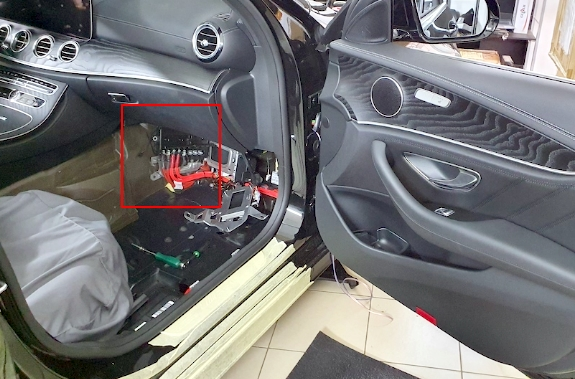

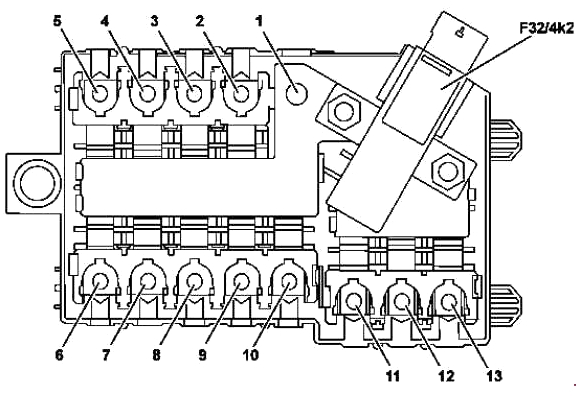

Se puede instalar una caja de fusibles de alta potencia en el espacio para los pies del pasajero delantero.
Descripción
- Caja de fusibles de potencia del compartimento del motor
- 150A Híbrido: Relé de batería adicional para función ECO Start-Stop
- Controlador de ventilador 40A
- Reservar
- 150A Para vehículos con motor diésel: Calentador eléctrico adicional
- Caja de fusibles de 80 A, pilar A derecho
- Módulo de relé y fusible trasero de 150 A
- Reservar
- Reservar
- 60A Válido para vehículos con transmisión 725: Unidad de control para gestión de transmisión completamente integrada 100A Híbrido con transmisión 724: Unidad de control para gestión de transmisión completamente integrada
- Reservar
- Módulo de relé y fusible trasero de 40 A
- Caja de fusibles de 50 A, pilar A, derecha
- F32/4k2 – Relé de corte de corriente de reposo

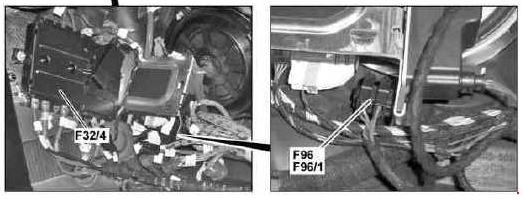

Ubicación de elementos adicionales
- F96 – Fusibles para el terminal 30 de la batería adicional
- F96/1 – Fusibles de la tapa del terminal 87 en el tracto de escape
Bloque debajo del panel

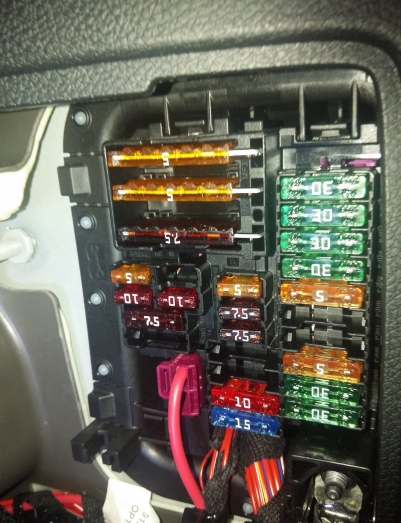

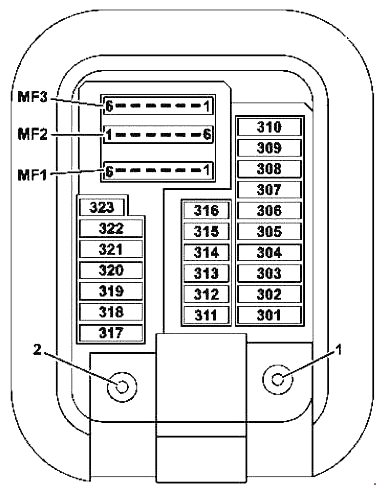

Debajo del panel de instrumentos, en el lado del pasajero, en el pilar detrás de la cubierta protectora, hay otro bloque con fusibles.
Designación
| 301 | 5A Híbrido: Fusible piro (F63) a través del dispositivo de desconexión de alto voltaje |
| 302 | Unidad de control de puerta delantera derecha 30A |
| 303 | 30A W205, S205, V205: Unidad de control de puerta trasera izquierda |
| A205, C205: Unidad de control de sistemas del compartimento trasero | |
| 304 | 20A Válido para vehículos con caja de cambios 722: Módulo de servoaccionamiento de transmisión automática para sistema DIRECT SELECT |
| 305 | Unidad de control del asiento del conductor 30A |
| Unidad de control de calefacción del asiento del conductor (antes del 31.05.2015) | |
| Unidad de control de calefacción de asientos delanteros (desde 01.06.2015) | |
| 306 | Módulo de control del asiento del pasajero delantero 30A |
| Unidad de control de calefacción del asiento del pasajero delantero (antes del 31.05.2015) | |
| Unidad de control de calefacción de asientos delanteros (desde 01.06.2015) | |
| 307 | 5A AMG: Unidad de control del soporte del motor activo |
| 308 | 30A EE. UU.: Conexión de enchufe eléctrico para función de control de freno eléctrico |
| 309 | Unidad de control del sistema de llamada de emergencia 10A |
| Unidad de control HERMES 5A | |
| Módulo de comunicación de servicios de telecomunicaciones | |
| 310 | 20A AMG: Unidad de control del soporte del motor activo |
| 311 | 10A Control electrónico para ventilador adicional del habitáculo trasero |
| 312 | Panel de control de techo 10A |
| 313 | 10A Hybrid: Unidad de control de electrónica de potencia |
| 314 | 5A AMG: Unidad de control del diferencial electrónico |
| 315 | Unidad de control de transmisión 5A |
| En vehículos con motor diésel: unidad de control CDI | |
| Para vehículos con motor de gasolina: Unidad de control ME | |
| 316 | Unidad de control del sistema de sujeción suplementario 7.5A |
| 317 | Módulo de control de techo corredizo panorámico 30A (techo corredizo panorámico) |
| Módulo de control del techo corredizo (techo corredizo) | |
| 318 | Unidad de control de calefacción autónoma de 20 A |
| 319 | 5A Híbrido: Sistema de calefacción eléctrica de alto voltaje |
| 320 | Unidad de control AIRMATIC 25A |
| Unidad de control del sistema de amortiguación adaptativa | |
| 321 | 5A Japón: Unidad de control de comunicación de datos de peaje DSRC |
| 322 | Unidad principal 20A |
| 323 | 5A Unidad de control de asistencia al aparcamiento |
| MF1/1 | 7.5A Sistema de audio con pantalla/COMAND |
| Motor de ventilador de audio (COMAND APS) | |
| MF1/2 | Cámara multifunción monocromática 7.5A |
| Cámara estéreo multifuncional | |
| MF1/3 | Sensor de lluvia y luz de 7,5 A con funciones adicionales |
| W205, S205, V205: Panel de control del techo | |
| MF1/4 | Unidad de control del asiento del conductor 7.5A |
| Unidad de control de calefacción del asiento del conductor (antes del 31.05.2015) | |
| Unidad de control de calefacción de asientos delanteros (desde 01.06.2015) | |
| MF1/5 | Unidad de control del asiento del pasajero delantero 7.5A |
| Unidad de control de calefacción del asiento del pasajero delantero (antes del 31.05.2015) | |
| Unidad de control de calefacción de asientos delanteros (desde 01.06.2015) | |
| MF1/6 | 7.5A Señales de la unidad de control del módulo de la columna de dirección electrónica |
| MF2/1 | Tensor de cinturón de seguridad reversible delantero izquierdo 5A |
| MF2/2 | 5A Panel de control de audio/COMAND |
| Panel táctil (receptor de radio Audio 20 o COMAND APS) | |
| MF2/3 | Tensor de cinturón de seguridad reversible delantero derecho 5A |
| MF2/4 | Pantalla de visualización frontal 5A |
| MF2/5 | Módulo de conexión de dispositivo multimedia 5A |
| MF2/6 | 5A Hybrid: Compresor de aire acondicionado eléctrico |
| MF3/1 | Módulo de control SAM frontal de 5 A, terminal de cable de detección inversa de 30 g |
| MF3/2 | Unidad de control del sensor de radar 5A |
| MF3/3 | Reservar |
| MF3/4 | 5A Bloque de botones del panel de instrumentos del lado del conductor |
| MF3/5 | 5A Panel de control del aire acondicionado trasero |
| MF3/6 | 5A Unidad de control del sistema de control de presión de neumáticos |
Bloques bajo el capó
Caja de fusibles y relés

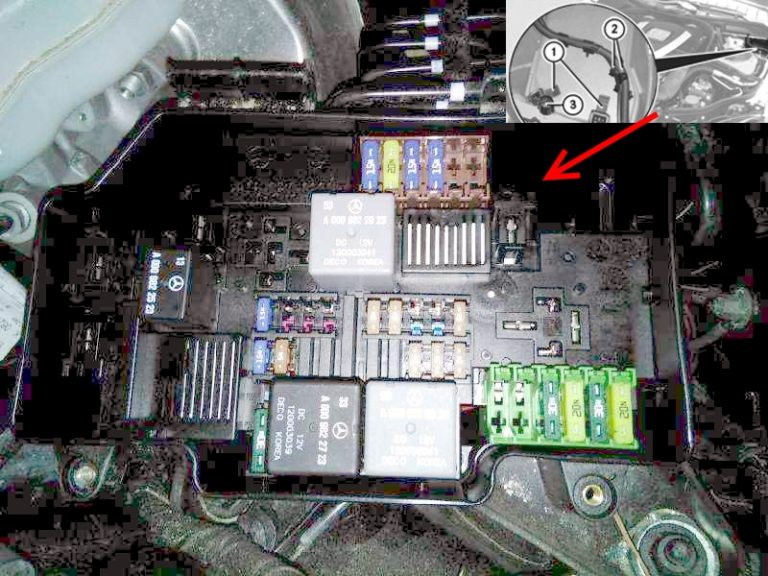

En el compartimiento del motor, debajo del capó en el lado izquierdo, hay un bloque principal con fusibles y relés.

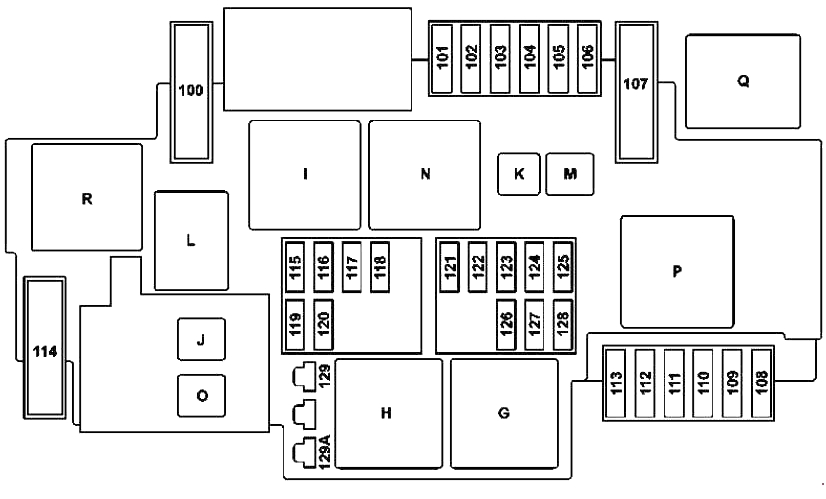

Objetivo
| 100 | 40A Híbrido: Bomba de vacío |
| 101 | 15A Excepto AMG: Terminales de manguito de extremo de cable 87/2 |
| 20A AMG: Terminal de manguito de extremo de cable 87/2 | |
| 102 | 20A Excepto AMG: Terminales de manguito de extremo de cable 87/1 |
| 25A AMG: Terminal de manguito de extremo de cable 87/1 | |
| 103 | 15A Excepto AMG: Terminales de manguito de extremo de cable 87/4 |
| 20A AMG: Terminal de manguito de extremo de cable 87/4 | |
| 104 | 15A Excepto AMG: Terminales de manguito de extremo de cable 87/3 |
| 20A AMG: Terminal de manguito de extremo de cable 87/3 | |
| 105 | 15A Válido para vehículos con caja de cambios 722.9 (excepto 722.930): Unidad de control para bomba de aceite de transmisión adicional |
| 106 | Reservar |
| 107 | 60A Válido para motor 274.9: Bomba de refrigerante eléctrica |
| 108 | Luces LED estáticas de 20 A: |
| Faro delantero derecho | |
| LED de alto rendimiento o faros LED dinámicos: | |
| Faro delantero izquierdo | |
| Faro delantero derecho | |
| 109 | Motor de limpiaparabrisas de 30 A |
| 110 | Luces LED estáticas de 20 A: |
| Faro delantero izquierdo | |
| LED de alto rendimiento o faros LED dinámicos: | |
| Faro delantero izquierdo | |
| Faro delantero derecho | |
| 111 | Arrancador 30A |
| 112 | 15A Híbrido: Sensor de posición del pedal del acelerador |
| 113 | Reservar |
| 114 | Compresor AIRMATIC 40A |
| 115 | 15A Bocina izquierda y bocina derecha |
| 116 | Reservar |
| 117 | Reservar |
| 118 | 5A Híbrido: Señales de la unidad de control electrónico de estabilidad ESP |
| 119 | Terminal de manguito de extremo de cable 15A 87 C2 |
| 120 | 5A Excepto AMG: Terminales de manguito de extremo de cable 87 C1 |
| 15A AMG: Terminal de manguito de extremo de cable 87 C1 | |
| 121 | 5A Señales de la unidad de control electrónico de estabilidad ESP |
| 122 | Sección 5A del CPC |
| 123 | Reservar |
| 124 | Reservar |
| 125 | Unidad de control SAM delantera 5A |
| 126 | Unidad de control de transmisión 5A |
| En vehículos con motor diésel: unidad de control CDI | |
| Para vehículos con motor de gasolina: Unidad de control ME | |
| 127 | 5A Híbrido: Supresor de caída de tensión |
| 128 | 5A Interruptor de faro delantero izquierdo e iluminación exterior |
| 129 | 30A Híbrido: Relé de terminal 50 del arrancador |
| 129A | 30A Híbrido: Relé de terminal 50 del arrancador |
| Relé | |
| GRAMO | Terminal de relé 15, compartimento del motor |
| yo | Relé del terminal 50 del motor de arranque |
| I | Híbrido: Relé de bomba de vacío (+) |
| Yo | Relé CPC |
| K | Válido para vehículos con caja de cambios 722.9 (excepto 722.930): Relé de bomba de aceite |
| yo | Relé de bocina |
| METRO | Relé de calefacción del limpiaparabrisas |
| norte | Terminal de relé 87M |
| EL | Híbrido: relé de terminal 15 del motor de arranque |
| PAG | Válido para motor 274.9: Relé de bomba de refrigerante |
| Q | Híbrido: Relé de bomba de vacío (-) |
| R | Relé AIRMATIC |
Caja de fusibles de potencia

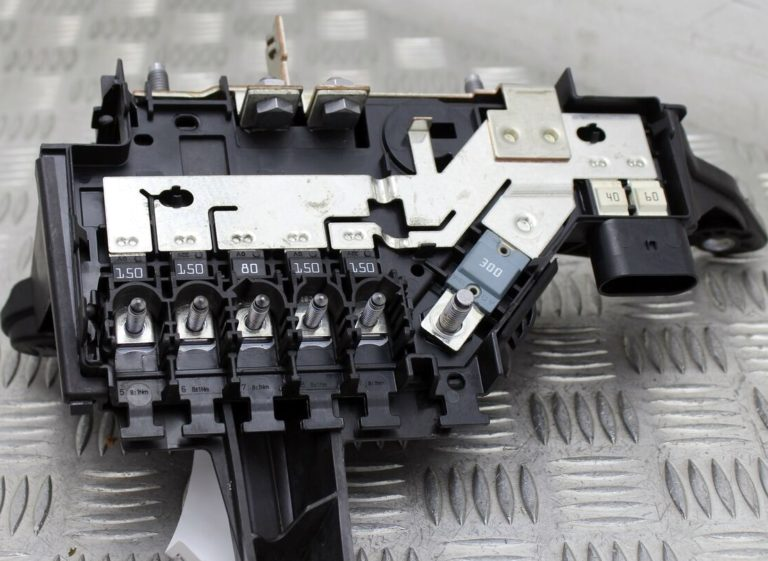

Ejemplo de fotografía
Opción 1

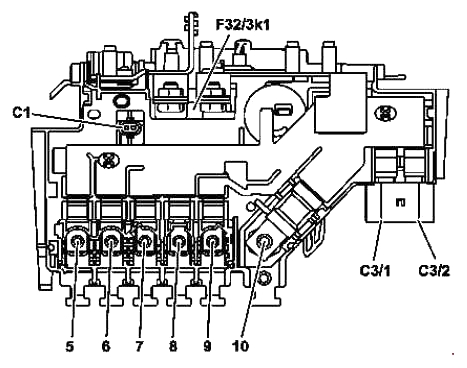

Esquema
Opción 2

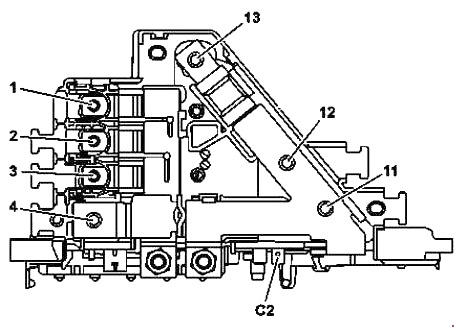

Esquema
Explicación general
| 1 | Reservar |
| 2 | 100A En vehículos con motor diésel: Módulo de etapa de salida de bujías incandescentes |
| 3 | Módulo de relé y fusible de motor de 60 A |
| 4 | Conector de batería de red de a bordo |
| 5 | Módulo de relé y fusible de motor de 150 A |
| 6 | Módulo de fusibles y relés de 125 A, izquierda |
| 7 | Motor de ventilador 80A |
| 8 | Unidad de control de dirección asistida eléctrica 125A |
| 9 | Motor de ventilador de 150 A (1000 W) |
| 10 | Caja de fusibles del compartimento de pasajeros de 200 A |
| 11 | Reservar |
| 12 | Híbrido: Unidad de control de electrónica de potencia |
| EE.UU.: Unidad de control del calentador del catalizador | |
| 13 | Generador de 400 A |
| C1 | Híbrido: relé de disparo |
| C2 | Híbrido: Terminal 31 |
| C3/1 | 40A Señales de la unidad de control electrónico de estabilidad ESP |
| C3/2 | 60A Señales de la unidad de control electrónico de estabilidad ESP |
| F32/3k1 | Relé de aislamiento |
Bloqueo en el maletero

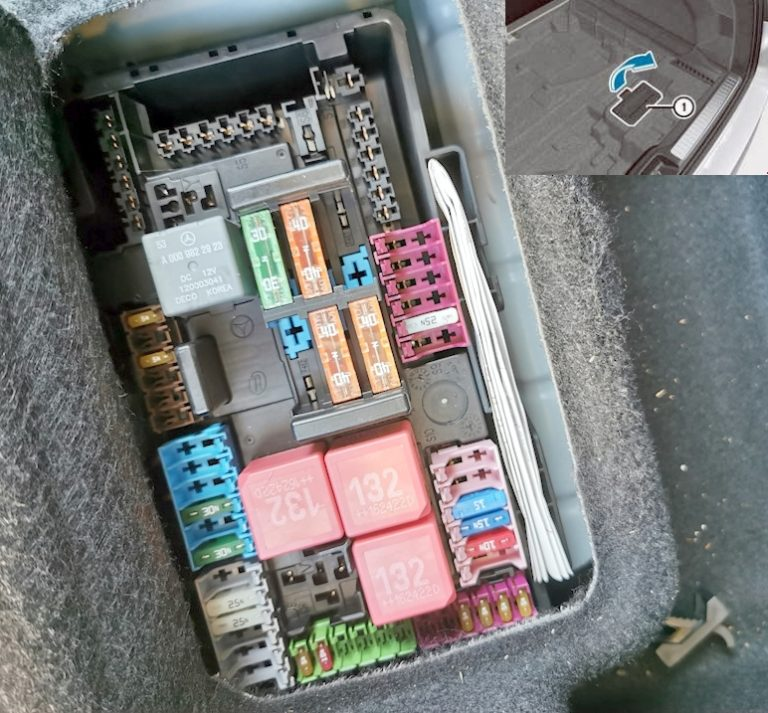

Otra caja de fusibles y relés se encuentra en el maletero, debajo de la cubierta protectora.
Opción 1

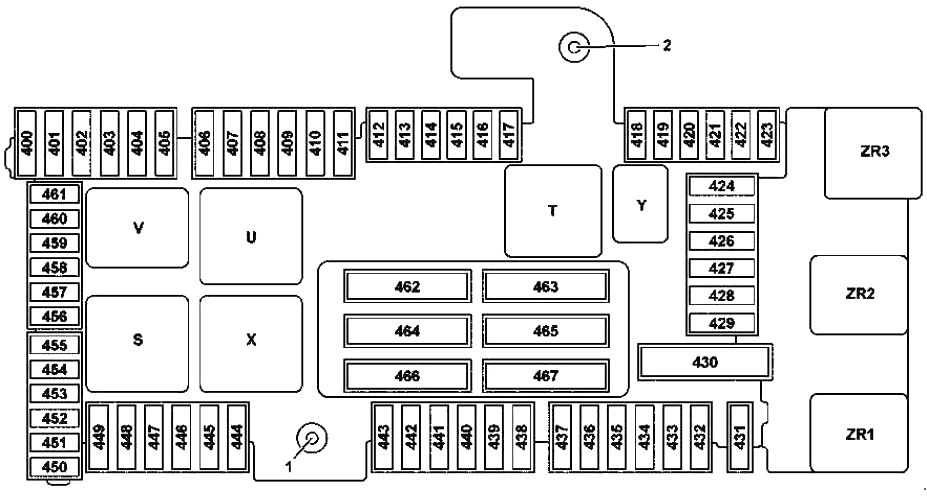

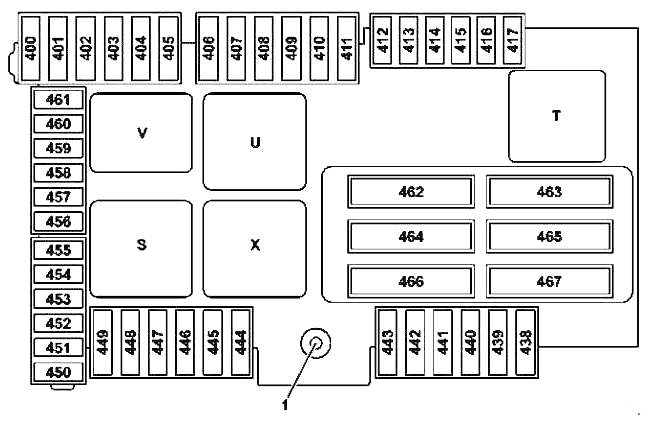

Esquema
Opción 2
Esquema
Descripción
| 400 | Unidad de control AdBlue® 25A |
| 401 | Unidad de control AdBlue® 15A |
| 402 | Unidad de control AdBlue® 20A |
| 403 | 30A Antes del 30/11/2015: Interruptor de ajuste semieléctrico del asiento del pasajero delantero |
| 25A Desde el 01.12.2015: Interruptor para ajuste parcialmente eléctrico de la posición del asiento del pasajero delantero | |
| 404 | 30A Antes del 30/11/2015: Interruptor de ajuste parcialmente eléctrico del asiento del conductor |
| 25A Desde el 01.12.2015: Interruptor para ajuste parcialmente eléctrico de la posición del asiento del conductor | |
| 405 | Reservar |
| 406 | Unidad de control de puerta delantera izquierda 30A |
| 407 | Reservar |
| 408 | 30A W205, S205, V205: Unidad de control de puerta trasera derecha |
| A205, C205: Unidad de control de sistemas del compartimento trasero | |
| 409 | Reservar |
| 410 | Receptor 15A para control remoto de calentador independiente |
| 411 | Tensor de cinturón de seguridad reversible delantero izquierdo 30A |
| 412 | 7.5A Híbrido: Unidad de control del sistema de gestión de batería |
| 413 | Unidad de control de accionamiento del portón trasero 5A |
| 414 | Módulo sintonizador 5A (sintonizador de TV, radio digital (DAB)) o radio satelital SIRIUS) |
| 415 | Unidad de control de tapa de cámara 5A |
| Generador de ambientadores | |
| 416 | Amplificador/compensador de antena móvil de 7,5 A |
| Tablero de contacto de teléfono móvil | |
| 417 | Unidad de control de cámara 5A 360° |
| Cámara de visión trasera | |
| 418 | 5A Unidad de control de calefacción del asiento trasero |
| Unidad de control del sistema AIRSCARF | |
| 419 | 5A Unidad de control de ajuste del soporte lumbar del asiento del pasajero delantero |
| 420 | 5A Unidad de control de ajuste del soporte lumbar del asiento del conductor |
| 421 | Reservar |
| 422 | Reservar |
| 423 | Unidad de control del amplificador de altavoz 5A |
| 424 | 15A Válido para vehículos con motor 276: Unidad de control Motorsound |
| 425 | Reservar |
| 426 | Reservar |
| 427 | Reservar |
| 428 | Reservar |
| 429 | Reservar |
| 430 | Reservar |
| 431 | 25A Unidad de control multifuncional para vehículos especiales |
| 432 | 25A Unidad de control multifuncional para vehículos especiales |
| 433 | Unidad de control de reconocimiento de remolque 15A |
| 434 | Unidad de control de reconocimiento de remolque 15A |
| 30A AMG: Unidad de control del freno de estacionamiento eléctrico | |
| 435 | Unidad de control de reconocimiento de remolque 25A |
| 25A AMG: Unidad de control del diferencial electrónico | |
| 436 | Unidad de control de reconocimiento de remolque 15A |
| 437 | Unidad de control de reconocimiento de remolque 25A |
| 438 | Unidad de control del convertidor CA/CC de 30 A |
| 439 | Taxímetro 5A |
| Taxímetro en el espejo retrovisor interior | |
| 25A A205: Unidad de control de sistemas del compartimento trasero | |
| 440 | 30A Unidad de control de calefacción del asiento trasero |
| Unidad de control del sistema AIRSCARF | |
| 441 | Unidad de control del sistema AIRSCARF 30A |
| 442 | Unidad de control de bomba de combustible 25A |
| 443 | Tensor de cinturón de seguridad reversible delantero derecho 30A |
| 444 | Conexión de enchufe eléctrico de tableta de 15 A |
| 445 | 15A S205: Toma en el maletero |
| 446 | Encendedor de 15A con cenicero iluminado en el frente (toma en el interior) |
| 447 | Toma de 15 A 12 V en la consola central trasera derecha |
| 448 | 10A Válido para vehículos con caja de cambios 722, 725: Condensador de bloqueo de estacionamiento |
| 449 | 5A Válido para vehículos con motor 626: Elemento filtrante de combustible con calefacción integrada |
| AMG: Unidad de control del freno de estacionamiento eléctrico | |
| 450 | Unidad de control SAM trasera 5A |
| 451 | Unidad de control de bomba de combustible 5A |
| Unidad de control AdBlue® | |
| 452 | 5A Sensor de radar integrado parachoques trasero exterior derecho |
| Sensor de radar integrado en el parachoques trasero exterior izquierdo | |
| Sensor de radar en el parachoques trasero en el centro. | |
| Sensor de radar en el parachoques trasero en el exterior derecho | |
| Sensor de radar en el parachoques trasero en el exterior izquierdo. | |
| 453 | 5A Sensor de radar en el parachoques delantero izquierdo |
| Sensor de radar en el parachoques delantero, derecho | |
| Módulo de control de ASISTENCIA PARA PREVENCIÓN DE COLISIONES | |
| 454 | 7.5A Válido para vehículos con caja de cambios 722: Unidad de control para sistema de control de transmisión automática totalmente integrado |
| Paquete 5A para escuelas de conducción: | |
| Interruptor de luz del espacio para los pies | |
| Sensor de control de presión del pedal | |
| Válido para el tipo 253: Unidad de control AdBlue® | |
| 455 | Unidad de control del convertidor CA/CC de 5 A |
| 456 | Sensor de radar de largo alcance frontal 5A |
| Módulo de control eléctrico DISTRONIC | |
| 457 | 5A Híbrido: |
| Unidad de control de equipos electrónicos de potencia | |
| Unidad de control del sistema de gestión de batería | |
| AMG: | |
| Unidad de control diferencial electrónica | |
| Unidad de control de montaje del motor activo | |
| 458 | Módulo de apertura de tapa de maletero sin llave 5A debajo del parachoques trasero |
| 459 | 5A Híbrido: Cargador |
| AMG: Unidad de control del chasis AMG | |
| 460 | Unidad de control 10A KEYLESS-GO |
| 461 | Amplificador de antena 5A FM 1, AM, CZ y KEYLESS-GO |
| 462 | Unidad de control del amplificador de altavoz de 40 A |
| 463 | 30A W205, S205, V205: Calefacción de la luneta trasera (R1) a través del condensador de supresión de ruido de la luneta trasera |
| A205, C205: Conexión eléctrica del techo blando/interior del vehículo | |
| 464 | Unidad de control de accionamiento del portón trasero 40A |
| Unidad de control para accionamiento del portón trasero | |
| 465 | Unidad de control SAM trasera 40A |
| 466 | Unidad de control SAM trasera 40A |
| 467 | 40A Válido para vehículos con motor 626: Elemento filtrante de combustible con calefacción integrada |
| A205: Unidad de control de sistemas del compartimento trasero | |
| Relé | |
| S | Relé interior terminal 15 |
| yo | Relé de calefacción de la ventana trasera |
| EN | Relé para portavasos y tomas de corriente 2ª fila de asientos |
| EN | Relé AdBlue ® |
| incógnita | Relé para la caja de refrigeración y tomas para la 1ª fila de asientos/maletero |
| Y | Relé de respaldo |
| ZR1 | Válido para vehículos con motor 626: Relé de calefacción del filtro de combustible |
| ZR2 | Relé de respaldo |
| ZR3 | Relé de respaldo |
