El Dodge Dart (PF) es un sedán compacto de cuatro puertas producido entre 2013 y 2017. En este artículo, encontrará los diagramas de la caja de fusibles del Dodge Dart de 2013, 2014, 2015 y 2016, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá sobre el propósito de cada fusible (diseño de fusibles).
Ubicación de la caja de fusibles

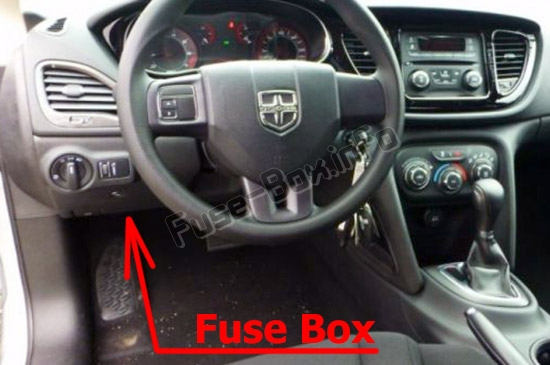

Caja de fusibles interna
Se encuentra en el lado del conductor, debajo del panel de instrumentos.

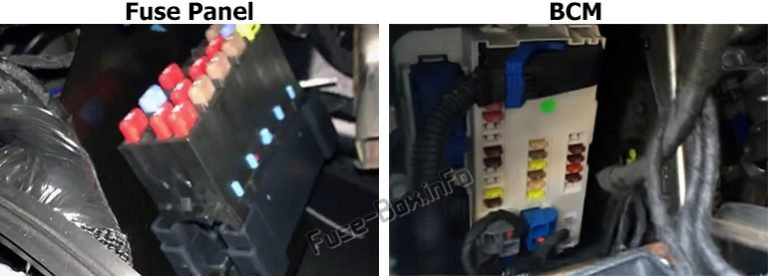

También hay fusibles en el BCM, que se encuentra detrás del lado izquierdo del panel de instrumentos.

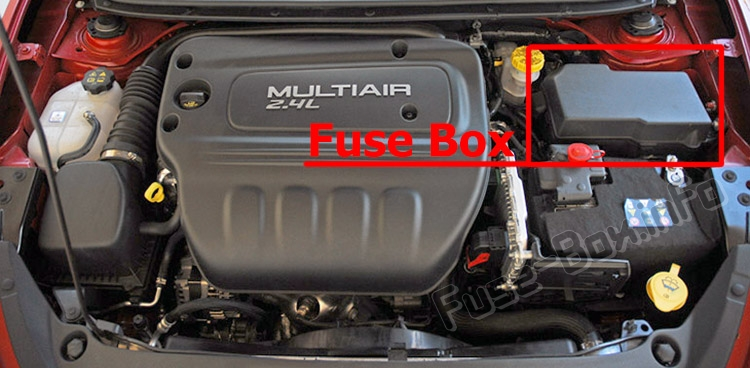

Caja de fusibles debajo del capó
El centro de distribución de energía (PDC) se encuentra en el lado derecho del compartimiento del motor, junto a la batería.
También hay varios fusibles ubicados en el terminal de la batería.
Diagramas de caja de fusibles
2013

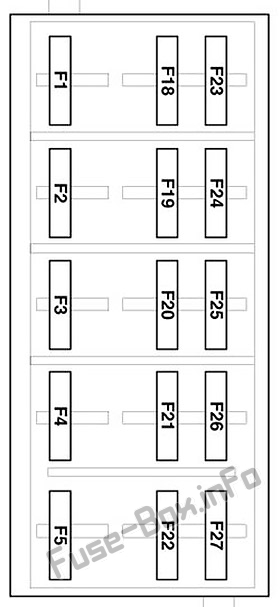

Caja de fusibles en el habitáculo
Asignación de fusibles en la caja de fusibles del habitáculo (2013)
| Cavidad | Amplificador / Color | Descripción |
|---|---|---|
| F1 | 20 amperios amarillo | Asientos delanteros con calefacción |
| F2 | 20 amperios amarillo | Asientos traseros con calefacción, volante con calefacción |
| F3 | 10 amperios rojo | PAM, cámara trasera, LBSS, RBSS, brújula |
| F4 | 15 amperios azul | CPI |
| F5 | 10 amperios rojo | HVAC, sensor de humedad, sensor de temperatura del vehículo, conjunto de espejo interior |
| F18 | 15 amperios azul | Radio |
| F19 | 10 amperios rojo | Puerta de combustible |
| F20 | 10 amperios rojo | SCCM, SAS, Banco de conmutación |
| F21 | 10 amperios rojo | Puerto de diagnóstico |
| F22 | 10 amperios rojo | UGDO, MNV |
| F23 | 20 amperios amarillo | Lucas |
| F24 | 5 amperios bronceado | Batería directa para PDC debajo del capó (bobinas RLY) |
| F25 | 5 amperios bronceado | Canal DDCT #4 |
| F26 | 5 amperios bronceado | Interruptor de luz de freno |
| F27 | 10 amperios rojo | Soporte lumbar neumático (solenoide), soporte lumbar neumático (motor de bomba) |

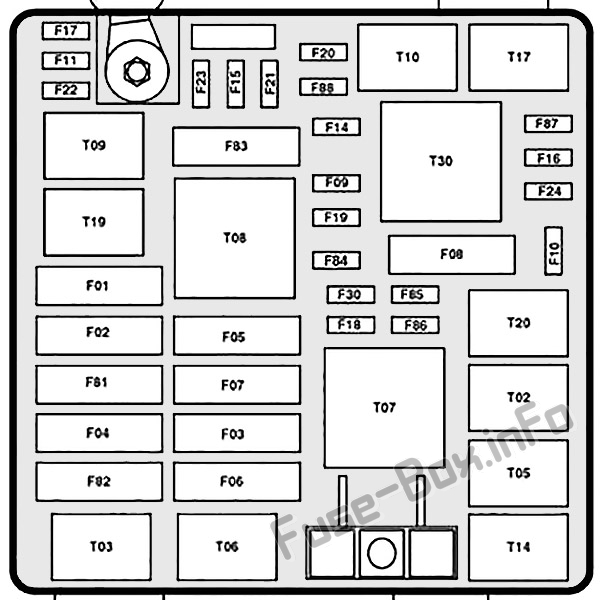

Compartimento del motor
Propósito de los fusibles en PDC (2013)
| Cavidad | Fusible maxi | Mini fusible | Descripción |
|---|---|---|---|
| F01 | 70 amperios bronceado | – | Alimentación directa desde la batería n.° 1 al BCM |
| F02 | 60 amperios azul | – | Alimentación directa de la batería n.° 2 al BCM |
| F03 | 30 amperios verde | – | Salida para relé de arranque n.° 1 |
| F04 | 40 amperios naranja | – | Motor de bomba ESP |
| F05 | 40 amperios naranja | – | Canal DDCT n.° 1 (SDU) |
| F06 | 30 amperios verde | – | Alimentación directa de la batería n.° 3 al BCM |
| F07 | 40 amperios naranja | Bobina RLY de EBL, bobina RLY del motor del supercargador | |
| F09 | 5 amperios bronceado | Interruptor del ventilador del radiador RLY, bobina del interruptor del ventilador del radiador RLY | |
| F10 | – | 10 amperios rojo | ORCO |
| F11 | – | 20 amperios amarillo | ECM, EPS, interruptor de luz de marcha atrás |
| F14 | – | 15 amperios azul | Canal DDCT #2 |
| F15 | – | 15 amperios azul | Canal DDCT #3 |
| F16 | – | 15 amperios azul | Bobinas de encendido, condensador de bobina |
| F17 | – | 15 amperios azul | ESC, interruptor del pedal de freno, OCM |
| F18 | – | 20 amperios amarillo | Módulo de gestión del ciclo de vida |
| F19 | – | 10 amperios rojo | Embrague del compresor del aire acondicionado |
| F20 | – | 30 amperios verde | Licenciatura en Lenguaje Natural (EBL) |
| F21 | – | 20 amperios amarillo | Bomba de combustible |
| F22 | – | 10 amperios rojo | ORCO |
| F23 | – | 25 amperios naturales | ESC |
| F24 | 20 amperios amarillo | ECM, inyectores de combustible, rejilla de admisión activa (AGS) | |
| F30 | – | 20 amperios amarillo | Zócalo (consola) |
| F81 | 60 amperios azul | Alimentación de batería PDC en cabina, asientos eléctricos | |
| F82 | 30 amperios verde | – | Amplificador de potencia |
| F83 | 40 amperios naranja | – | Motor del ventilador del sistema HVAC |
| F84 | – | 20 amperios amarillo | Encendedor |
| F85 | 10 amperios rojo | Techo corredizo, LRSM, toma de corriente (consola), puerto UCI/AUX, encendedor de cigarrillos | |
| F86 | – | 20 amperios amarillo | – |
| F87 | 10 amperios rojo | Válvula intermedia, solenoide de purga, válvula de salida OBD, calentadores del sensor de oxígeno | |
| F88 | – | 10 amperios rojo | Espejos exteriores calefactados |

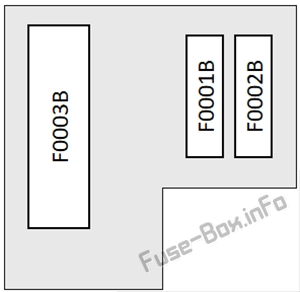

Fusibles de batería
| No. | Fuerza actual | Descripción |
|---|---|---|
| F0001B | 70A | Dirección asistida eléctrica (EPS) |
| F0002B | 60A | Ventilador del radiador – PWM |
| F0003B | 200A | Generador |
2014, 2015, 2016

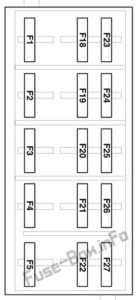

Caja de fusibles en el habitáculo
Asignación de fusibles en la caja de fusibles del habitáculo (2014, 2015, 2016)
| Cavidad | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| F1 | – | 20 amperios amarillo | Asientos delanteros con calefacción (si están equipados) |
| F2 | – | 20 amperios amarillo | Asientos traseros con calefacción, volante con calefacción (si está equipado) |
| F3 | – | 10 amperios rojo | Módulo de asistencia de estacionamiento, cámara de visión trasera, sensor de punto ciego izquierdo y derecho, brújula (si está equipado) |
| F4 | – | 15 amperios azul | Cuadro de instrumentos |
| F5 | – | 10 amperios rojo | HVAC, sensor de humedad, sensor de temperatura del vehículo, conjunto de espejo interior |
| F18 | – | 15 amperios azul | Radio |
| F19 | – | 10 amperios rojo | Puerta de combustible (2014) |
| F20 | – | 10 amperios rojo | Módulo de control de la columna de dirección, bloque de interruptores |
| F21 | – | 10 amperios rojo | Puerto de diagnóstico |
| F22 | – | 10 amperios rojo | Abre-puertas de garaje universal, EOM |
| F23 | – | 20 amperios amarillo | Lucas |
| F24 | – | 5 amperios bronceado | Relé de operación/equipo auxiliar |
| F25 | – | 5 amperios bronceado | Módulo de control de la caja de cambios n.º 4 |
| F26 | – | 5 amperios bronceado | Interruptor de luz de freno |
| F27 | – | 10 amperios rojo | Soporte lumbar neumático |

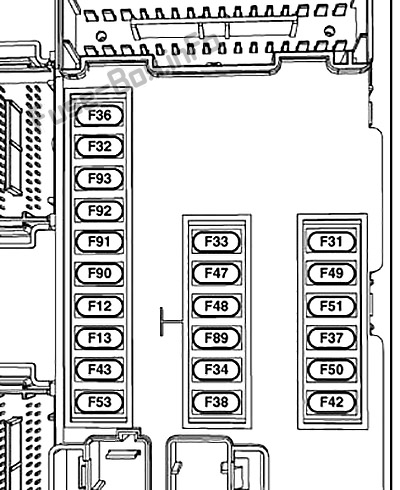

Módulo de control de la carrocería
Asignación de fusibles del módulo de control de la carrocería (2014, 2015, 2016)
| Cavidad | Amplificador / Color | Descripción |
|---|---|---|
| F12 | – | Repuesto |
| F13 | 15 amperios azul | Faro izquierdo |
| F31 | – | Repuesto |
| F32 | 10 amperios rojo | Iluminación interior / Tapa del maletero / Apertura de la puerta del ascensor |
| F33 | 25 amperios claros | Elevalunas – conductor |
| F34 | 25 amperios claros | Elevalunas – Pasajero |
| F36 | 15 amperios azul | Módulo de invasión |
| F37 | 10 amperios rojo | Cuadro de instrumentos |
| F38 | 20 amperios amarillo | Cerraduras de puertas |
| F42 | – | Repuesto |
| F43 | 20 amperios amarillo | Bomba lavaparabrisas |
| F47 | 5 amperios bronceado | Módulo de control de transmisión (Tcm) |
| F48 | 20 amperios amarillo | Repuesto |
| F49 | 7,5 amperios marrón | Interruptor de luz de freno |
| F50 | 7,5 amperios marrón | Soporte lumbar neumático |
| F51 | 7,5 amperios marrón | Módulo CD/manos libres – Bluetooth/pantalla de radio |
| F53 | 7,5 amperios marrón | Interruptor de ventana y espejo eléctrico del conductor |
| F89 | 5 amperios bronceado | Lámpara de maletero |
| F90 | 7,5 amperios marrón | Luces antiniebla delanteras derechas |
| F91 | 7,5 amperios marrón | Luces antiniebla delanteras izquierdas |
| F92 | 7,5 amperios marrón | Luces altas (persianas) |
| F93 | 15 amperios azul | Faro derecho |
Compartimento del motor
Propósito de los fusibles en PDC (2014, 2015, 2016)
| Cavidad | Fusible maxi | Mini fusible | Descripción |
|---|---|---|---|
| F01 | 70 amperios bronceado | – | Módulo de control de carrocería n.° 1 |
| F02 | 60 amperios azul | – | Módulo de control de la carrocería n.º 2 |
| F03 | 30 amperios verde | – | Salida para relé de arranque n.° 1 |
| F04 | 40 amperios naranja | – | Motor de bomba ESC |
| F05 | 40 amperios naranja | – | Módulo de control de la caja de cambios n.º 1 |
| F06 | 30 amperios verde | – | Módulo de control de la carrocería n.º 3 |
| F07 | 40 amperios naranja | – | Bobina RLY de EBL, bobina RLY del motor del supercargador |
| F09 | – | 5 amperios bronceado | Ventilador del radiador |
| F10 | – | 10 amperios rojo | ORCO |
| F11 | – | 20 amperios amarillo | Arranque/Arranque, Módulo de control del motor |
| F14 | – | 15 amperios azul | Módulo de control de la caja de cambios n.º 2 |
| F15 | – | 15 amperios azul | Módulo de control de la caja de cambios n.º 3 |
| F16 | – | 15 amperios azul | Módulo de control del motor, bobinas de encendido |
| F17 | – | 15 amperios azul | Módulo del sistema de frenos |
| F18 | – | 20 amperios amarillo | Módulo de control del motor |
| F19 | – | 10 amperios rojo | Embrague del compresor del aire acondicionado |
| F20 | – | 30 amperios verde | Desempañador trasero (EBL) |
| F21 | – | 20 amperios amarillo | Bomba de combustible |
| F22 | – | 10 amperios rojo | Controlador de seguridad de pasajeros |
| F23 | – | 25 amperios naturales | Módulo del sistema de frenos |
| F24 | – | 20 amperios amarillo | Módulo de control del motor, inyectores de combustible |
| F30 | – | 20 amperios amarillo | Zócalo (consola) |
| F81 | 60 amperios azul | – | Alimentación de batería PDC en cabina, asientos eléctricos |
| F82 | 30 amperios verde | – | Amplificador de potencia |
| F83 | 40 amperios naranja | – | Motor del ventilador del sistema HVAC |
| F84 | – | 20 amperios amarillo | Encendedor |
| F85 | – | 10 amperios rojo | Techo corredizo, LRSM, toma de corriente (consola), puerto UCI/AUX, encendedor de cigarrillos |
| F86 | – | 20 amperios amarillo | – |
| F87 | – | 10 amperios rojo | Válvula intermedia, solenoide de purga, válvula de salida OBD, calentadores del sensor de oxígeno |
| F88 | – | 10 amperios rojo | Espejos exteriores calefactados |
Fusibles de batería
| No. | Fuerza actual | Descripción |
|---|---|---|
| F0001B | 70A | Dirección asistida eléctrica (EPS) |
| F0002B | 60A | Ventilador del radiador – PWM |
| F0003B | 200A | Generador |
