La minivan Mitsubishi Grandis se fabricó en 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 y 2011 con motores de gasolina y diésel. En este artículo encontrará una descripción de los fusibles y relés del Mitsubishi Grandis con diagramas de bloques y sus ubicaciones. Destaquemos el fusible del encendedor.
El propósito de los fusibles y relés en los bloques puede diferir del mostrado y depende del nivel de equipo y del año de fabricación.
Bloque en la cabina

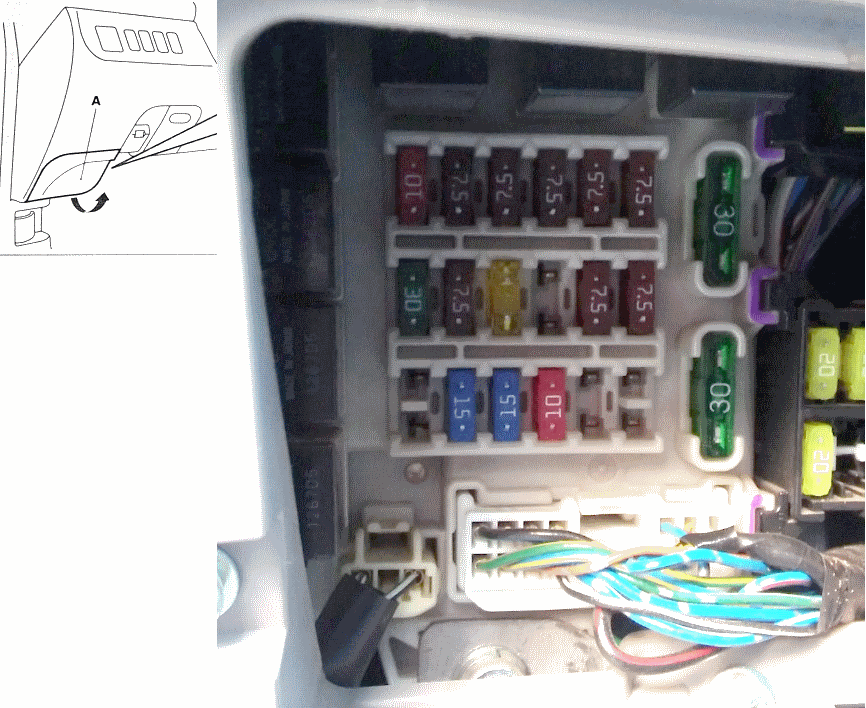

Se encuentra debajo del panel de instrumentos en el lado izquierdo, detrás de la cubierta protectora.

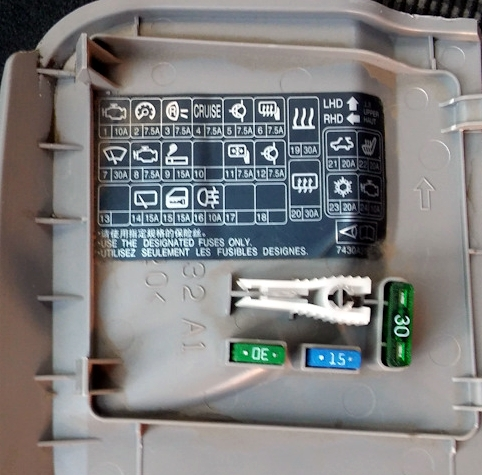

Ejemplo de un diagrama de la tapa del bloque

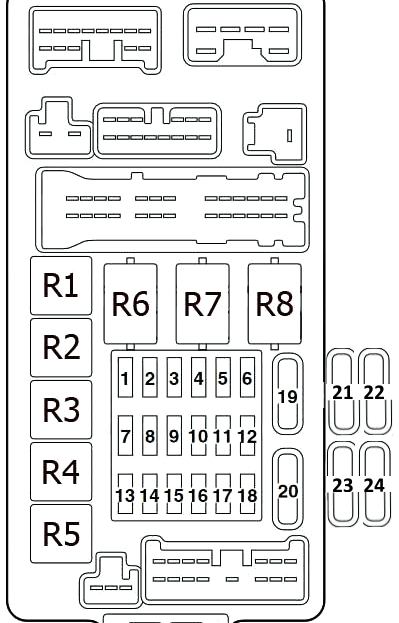

Esquema
Descripción
| 1 | 10A | Sistema de encendido |
| 2 | 7,5 A | Cuadro de instrumentos (panel) |
| 3 | 7,5 A | Luces de marcha atrás, Relé de control de transmisión automática |
| 4 | 7,5 A | Sistema de control de crucero |
| 5 | 7,5 A | Relé |
| 6 | 7,5 A | Mando a distancia para retrovisores exteriores |
| 7 | 30A | Limpiaparabrisas y lavaparabrisas, Unidad de control electrónico para iluminación |
| 8 | 7,5 A | Unidad de control electrónico del motor y transmisión automática (para vehículos con transmisión automática), unidad electrónica del sistema de control del motor, relé de la bomba de combustible |
| 9 | 15A | Encendedor |
| 10 | Reservar | |
| 11 | 7,5 A | Espejos eléctricos |
| 12 | 7,5 A | Control del motor |
| 13 | 10A | Sistema de audio, radio |
| 14 | 15A | Limpia/lavaparabrisas trasero |
| 15 | 15A | Cierre centralizado |
| 16 | 10A | luz antiniebla trasera |
| 17 | Reservar | |
| 18 | 10A | Lámparas de iluminación interior |
| 19 | 30A | Motor del ventilador del calentador |
| 20 | 30A | Desempañador de la ventana trasera |
| 21 | 20A | Motor eléctrico de accionamiento de la trampilla |
| 22 | 20A | Calefacción del asiento |
| 23 | 20A | Aire acondicionado trasero |
| 24 | 10A | Motor de arranque |
El fusible número 9 de 15 A es el del encendedor. También hay otro fusible en el bloque bajo el capó.
Descodificando el relé
- Relé de la bomba de combustible (1)
- Relé de calefacción del asiento delantero
- Relé de la bomba de combustible (2)
- Relé de zócalo para conectar equipos adicionales
- Relé de luz antiniebla trasera
- Relé del elevalunas eléctrico
- Relé del motor del ventilador del calentador
- Relé del desempañador de la ventana trasera
Bloques bajo el capó

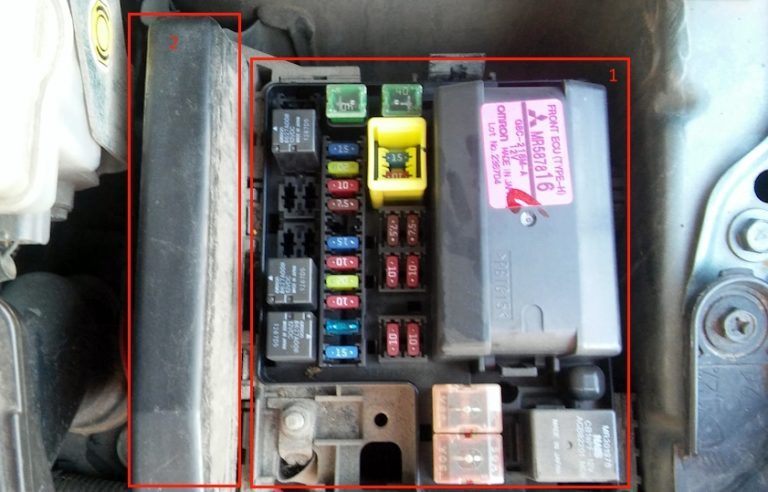

Se instalan en la parte izquierda del compartimento del motor. Constan del bloque principal de fusibles y relés y un bloque adicional.
Bloque principal

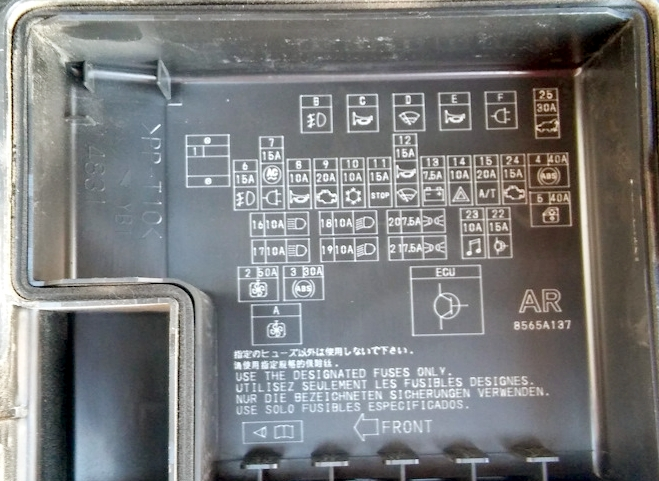

Ejemplo de un diagrama de la tapa del bloque

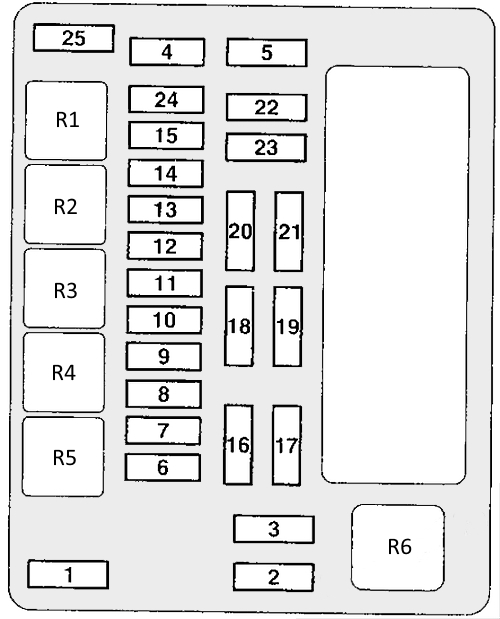

Esquema
Propósito de los fusibles
| 1 | 60A | Caja de fusibles/relés del panel de instrumentos Batería/repuesto de 80 A |
| 2 | 50A | Motor eléctrico del ventilador del sistema de refrigeración |
| 3 | 30A | Sistema ABS |
| 4 | 40A | Cadenas de interruptores de encendido |
| 5 | 40A | Elevalunas eléctricos |
| 6 | 15A | Faros antiniebla |
| 7 | 15A/20A | Fuente de alimentación de CA, alimentación para tomas de corriente adicionales |
| 8 | 10A | señal de sonido |
| 9 | 20A | Sistema de gestión del motor |
| 10 | 10A | Embrague electromagnético del compresor del aire acondicionado |
| 11 | 15A | luces de freno |
| 12 | 15A | Calefactor de parabrisas, señal |
| 13 | 7,5 A | Generador |
| 14 | 10A | Alarma |
| 15 | 20A | Unidad de control electrónico de la caja de cambios |
| 16 | 10A | Luz alta del faro derecho |
| 17 | 10A | Luz alta del faro izquierdo |
| 18 | 10A | Luz de cruce derecha |
| 19 | 10A | Luz de cruce del faro izquierdo |
| 20 | 7,5 A | Luz trasera (derecha) |
| 21 | 7,5 A | Luz trasera (izquierda) |
| 22 | 15A | Reserva / Gestión del motor |
| 23 | 10A | Sistema de audio |
| 24 | 15A | Bomba de combustible |
| 25 | 30A | Portón trasero eléctrico |
Designación del relé
- Relé del conector de alimentación de equipo adicional
- Relé de bocina o alarma
- Relé del limpiaparabrisas
- Relé de bocina o alarma
- Relé de luz antiniebla
- Relé del ventilador de refrigeración
Bloque adicional
Diesel
Esquema
Descripción
- Relé del embrague electromagnético del compresor del aire acondicionado
- Relé del sistema de gestión del motor
- Relé de la unidad de control electrónico de la caja de cambios
- Relé de encendido
- Relé de la unidad de control del acelerador
- Reservar
- Reservar
Gasolina

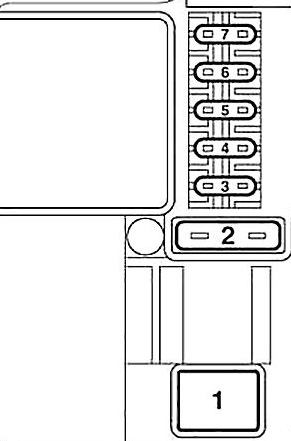

Esquema
Designación
| 1 | 30A | Ventilador del condensador |
| 2 | 30A | Control del motor |
| 3 | 10A | Flap de control |
| 4 | 10A | Relé de encendido |
| 5 | 10A | Bloque de válvulas |
| 6 | 7,5 A | Dispositivo antirrobo electrónico |
| 7 | 10A | Calefacción |
