Diagrama de caja de fusibles y relés Chrysler Cirrus, Dodge Stratus, Plymouth Breeze (1995, 1996, 1997, 1998, 1999, 2000).

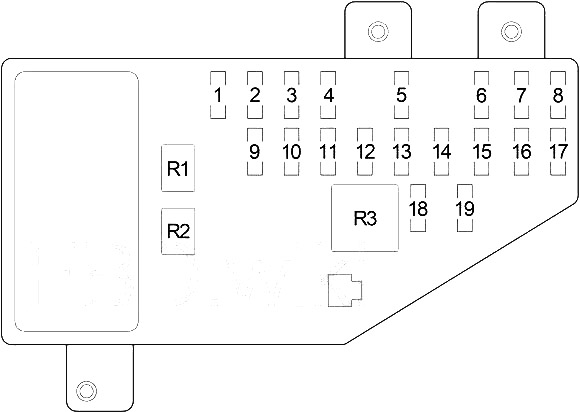

Diagrama de la caja de fusibles de la cabina
Los fusibles se encuentran en el lado izquierdo del panel de instrumentos.
| No. | A | Componente protegido |
|---|---|---|
| 1 | 30 | Motor del ventilador |
| 2 | 20 | Convertible: faro derecho (luz alta), módulo de luz diurna |
| 10 | Faro derecho (luz alta), módulo de luz de circulación diurna | |
| 3 | 20 | Convertible: faro izquierdo (luz alta) |
| 10 | Faro izquierdo (luz alta) | |
| 4 | 15 | Luz trasera (interruptor de luz de marcha atrás (M/T), sensor de rango de transmisión (A/T)), relé de luz alta (convertible), módulo de luz de circulación diurna, interruptor de bloqueo de puerta eléctrico, interruptor de espejo eléctrico, luz de circulación diurna automática/espejo nocturno con luz diurna, módulo de dirección proporcional |
| 5 | 10 | Luz de techo, conector de enlace de datos, antena eléctrica, luz de mapa superior, luz de equipaje, luz de viajero, módulo de control de la carrocería, radio, luz de la guantera, luz de visera/tocador, abridor de puerta de garaje universal, espejo automático día/noche, relé de entrada iluminado, luz de cortesía, interruptor de bloqueo de puerta eléctrico, interruptor de desarme/apoyabrazos, Halo Lanp con llave, módulo de control de techo corredizo |
| 6 | 10 | Espejo calefaccionado, control de calefacción del aire acondicionado. |
| 7 | 20 | 1998-2000: Cuadro de instrumentos, interruptor de faros. |
| 15 | 1995-1997: Interruptor de faros. | |
| 8 | 20 | Encendedor/toma de corriente, relé de bocina |
| 9 | 15 | Módulo de control de la carrocería |
| 10 | 20 | Interruptor de luz antiniebla trasera, módulo de luz de circulación diurna |
| 11 | 10 | Módulo de control de la carrocería, grupo de instrumentos, interruptor de cambio automático, módulo de control de la transmisión |
| 12 | 10 | Faro izquierdo (luz de cruce), módulo de luz de circulación diurna |
| 13 | 20 | Interruptor de luz antiniebla delantera, faro derecho (luz de cruce) |
| 14 | 10 | Radio |
| 15 | 10 | Combinación de señal de giro, módulo de control del cinturón de seguridad (convertible), relé de limpiaparabrisas intermitente, relé de limpiaparabrisas alto/bajo, relé de desempañador de ventana trasera |
| 16 | 10 | Módulo de control del airbag |
| 17 | 10 | Módulo de control del airbag |
| Interruptor automático | ||
| 18 | 20 | Interruptor del asiento eléctrico, relé de apertura de la tapa del maletero |
| 19 | 20 | Elevalunas eléctrico, interruptor maestro del elevalunas eléctrico, módulo temporizador del elevalunas eléctrico, módulo de control del techo corredizo |
| Relé | ||
| R1 | Retraso de los faros | |
| R2 | Bocina | |
| R3 | Calefacción de la ventana trasera | |

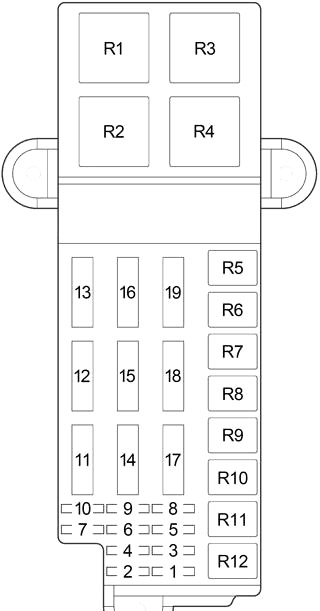

Diagrama de la caja de fusibles del compartimiento del motor
| No. | A | Componente protegido |
|---|---|---|
| 1 | 10 | Sensor de oxígeno en la salida |
| 2 | 20 | abdominales |
| 3 | 20 | Módulo de control de la caja de cambios, relé de control de la caja de cambios |
| 4 | 20 | Interruptor de luz de freno, fusible (compartimento de pasajeros): “5” |
| 5 | 20 | Relé de apagado automático (inyectores de combustible, bobina de encendido (2,0 L y 2,4 L), supresor de ruido (2,0 L y 2,4 L), generador, sensor de oxígeno ascendente, distribuidor (2,5 L), solenoide EGR, fusible: “1”), módulo de control de transmisión |
| 6 | 20 | Módulo combinado de luz intermitente e inmovilizador en la llave automática |
| 7 | 10 | Interruptor de encendido (fusible (en el habitáculo): “11”) |
| 8 | 20 | Relé de arranque, relé de la bomba de combustible, interruptor de encendido (módulo de control de la carrocería, interruptor de bloqueo del embrague (M/T), módulo de control de la transmisión (EATX), fusible (compartimento del pasajero): “14”, “15”, “17”, fusible (compartimento del motor): “9”, “10”) |
| 9 | 10 | Relé del embrague del compresor del aire acondicionado, relé del ventilador del radiador (alta velocidad), relé del ventilador del radiador (baja velocidad), módulo de la bomba de combustible, panel de instrumentos, módulo inmovilizador con llave de seguridad, solenoide de bloqueo del cambio de freno |
| 10 | 10 | Relé de bomba de combustible, unidad de control de transmisión, ABS |
| 11 | 20 | Convertible: módulo de control del cinturón de seguridad |
| 12 | 40 | Relé del desempañador de la ventana trasera |
| 13 | 40 | abdominales |
| 14 | 40 | Fusible (compartimento de pasajeros): “7”, “8” |
| 15 | 40 | Interruptor de faros, relé de retardo de faros (unidad de control de la carrocería, interruptor de faros, fusible (compartimento de pasajeros): “12”, “13”), fusible (compartimento de pasajeros): “9”, “10” “18” |
| 16 | 40 | Interruptor de encendido (fusible (en el habitáculo): “1”, “4”, “16”, “19”) |
| 17 | 40 | Convertible: Relé de encendido y apagado |
| 18 | 40 | Relé de limpiaparabrisas intermitente (relé de limpiaparabrisas (alto/bajo)) |
| 19 | 40 | Relé del embrague del compresor del aire acondicionado, relé del ventilador del radiador (alta velocidad), relé del ventilador del radiador (baja velocidad) |
| Relé | ||
| R1 | Ventilador del radiador (alta velocidad) | |
| R2 | Apagado automático | |
| R3 | Ventilador del radiador (baja velocidad) | |
| R4 | Motor de arranque | |
| R5 | — | |
| R6 | Embrague del compresor del aire acondicionado | |
| R7 | Convertible: Remolque eléctrico | |
| R8 | Limpiaparabrisas intermitente | |
| R9 | Limpiaparabrisas (alto/bajo) | |
| R10 | Bomba de combustible | |
| R11 | Control de transmisión | |
| R12 | — | |
