El Mitsubishi Galant de 8.ª generación se fabricó en 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 y 2005 y se distribuyó en todo el mundo. En algunos países también se le conoce como Mitsubishi Legnum y Mitsubishi Aspire. En este artículo, presentamos una descripción de los fusibles y relés del Mitsubishi Galant 8, con diagramas de bloques, sus fotos y ubicaciones. Destacamos el fusible del encendedor.
Bloque de cabañas

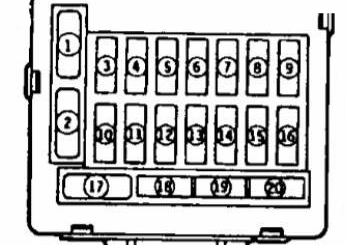

Ubicado en la parte inferior del panel de instrumentos, detrás de la guantera.
Descripción del fusible
| 1 | 30A Calefacción de luneta trasera y calefacción de espejos laterales |
| 2 | Motor del ventilador del calentador 30A |
| 3 | 15A Unidades de control (ABS, ASC, transmisión automática, motor, AYC*, motor y transmisión automática*) |
| 4 | Unidad de control SRS de 10 A; Relé de luces de giro y de emergencia |
| 5 | 10A Unidades de control (transmisión automática, ETACS, motor (4G93)); cuadro de instrumentos; luces de marcha atrás; sistema de navegación; generadores de impulsos (transmisión automática) |
| 6 | Receptor de 10 A para sistema de control remoto. Control de cerradura de puertas; Sistema de navegación**; Sistema de audio DS3**; Radio; Cambiador de CD; Pantalla del sistema MMCS; Sistema de control de retrovisores; Reloj; Amplificador de audio. |
| 7 | Encendedor de cigarrillos 15A |
| 8 | 20A Limpiaparabrisas y lavaparabrisas; Limpiaparabrisas y lavaluneta trasera; Unidad de control del sistema ETACS. |
| 9 | Unidad de control ABS 10A y relé de la lámpara de control ABS; sensores del sistema AYC y ASC; unidad de control de accionamiento eléctrico del techo corredizo; relé de la válvula solenoide ASC. |
| 10 | Reservar |
| 11 | Unidad de control ETACS 15A; Reloj; Cuadro de instrumentos |
| 12 | Sistema de navegación 10A; Sensor AYC y ASC; Relé del generador; Luces de giro** |
| 13 | 10A Unidades de control (ETACS; SRS); Sensor de velocidad del vehículo; Reóstato; Cuadro de instrumentos |
| 14 | Señal audible 10A |
| 15 | Unidad de control AYC 10A |
| 16 | Relé de motor de ventilador de calefacción 10A; Unidades de control (compresor de aire acondicionado, aire acondicionado); Calefacción de escobillas limpiaparabrisas; Calefacción de luneta trasera; Sistema de aire acondicionado manual (servoaccionamiento e interruptor). |
| 17 | 30A de repuesto |
| 18 | 10A de repuesto |
| 19 | 15A de repuesto |
| 20 | 20A de repuesto |
El fusible número 7 de 15A es el responsable del encendedor.
Propósito del relé

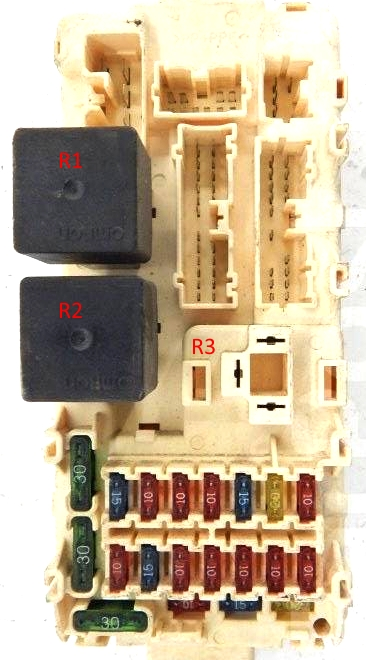

- R1 – Relé de accionamiento eléctrico del ventilador del calentador
- R2 – Relé de calefacción de la luneta trasera
- R3 – Interruptor de relé para intermitentes y señales de emergencia
En algunos modelos de Mitsubishi Galant 8, es posible instalar un compartimento adicional con fusibles, junto al principal.

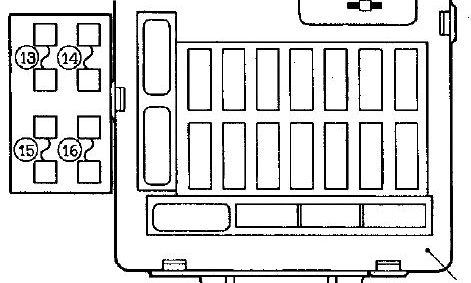

Transcripción
| 13 | Calentador de escobillas limpiaparabrisas de 20 A |
| 14 | 10A Calentadores de espejos retrovisores |
| 15 | Unidad de control del techo solar eléctrico 20A |
| 16 | Reservar |
Bloque debajo del capó
Ubicado en el lado izquierdo del compartimiento del motor.

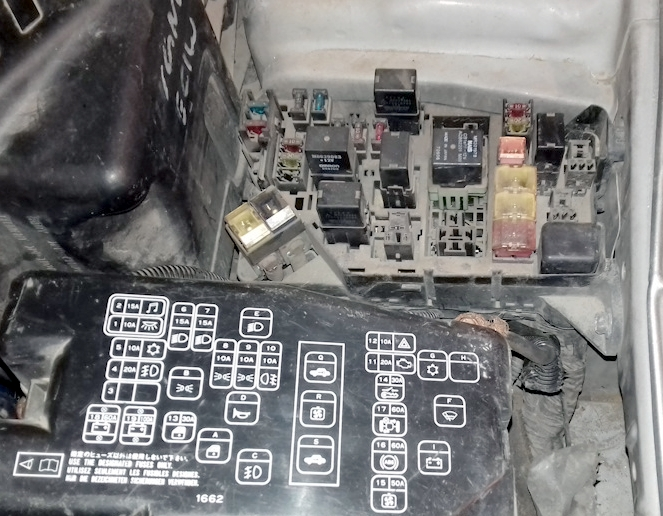

Foto – diagrama
Verifique las marcas y numeración con su diagrama en la portada.
Calificación
Fusibles
| 1 | 10A Iluminación interior y del maletero |
| 2 | Radio 15A |
| 3 | Ventilador de condensador eléctrico de 20 A (LHD) |
| 4 | 20A Faros antiniebla delanteros |
| 5 | Aire acondicionado 10A |
| 6 | 15A Faro delantero (izquierdo) – luz baja |
| 7 | 15A Faro delantero (derecho) – luz baja |
| 8 | Dimensiones 10A (lado izquierdo) |
| 9 | Dimensiones 10A (lado derecho) |
| 10 | 10A Luces antiniebla traseras (LHD) |
| 11 | Sistema de control del motor 20A |
| 12 | Alarma de emergencia 10A |
| 13 | Elevalunas eléctrico 30A |
| 14 | Interruptor de encendido de 30 A |
| 15 | Ventilador de radiador eléctrico de 50 A |
| 16 | Sistemas ABS de 60 A |
| 17 | Sistema AYC 60A (modelos 4WD-RHD) |
| 18 | Fusible de 60 A (+B) |
| 19 | Generador de 100 A |
Relé
- A – Relé de cierre centralizado
- B – Relé de dimensión
- C – Relé de luz antiniebla
- D – Relé de señal
- E – Relé de luz de cruce de faros
- J – Relé del aire acondicionado
- H – Relé del generador
- F – Relé del purificador
- I – Relé de luz de señal de giro
- G – Reserva
- R – Relé de control del ventilador eléctrico
- S – Relé de arranque (modelos con transmisión manual)
La unidad de relé ABS se puede instalar por separado fuera de la unidad.
