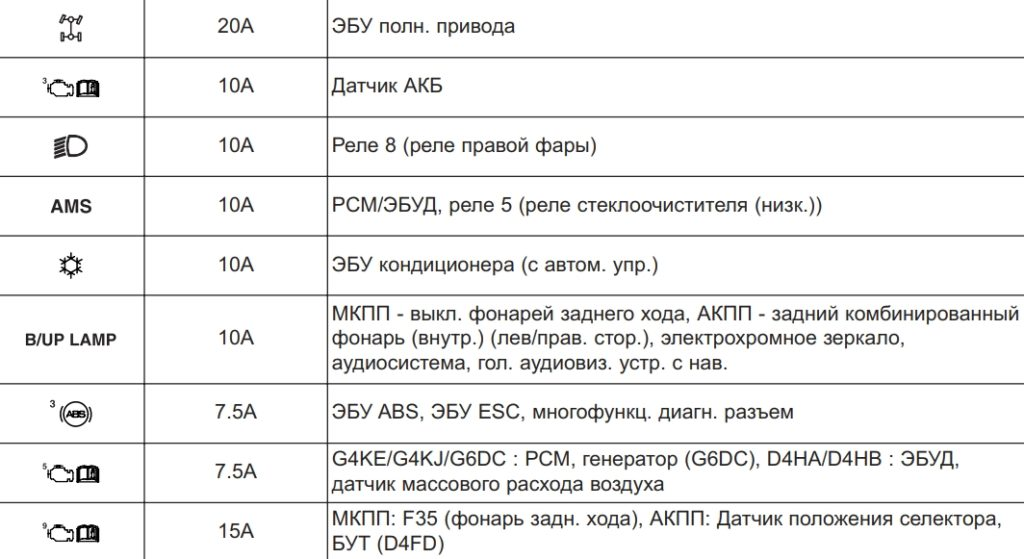

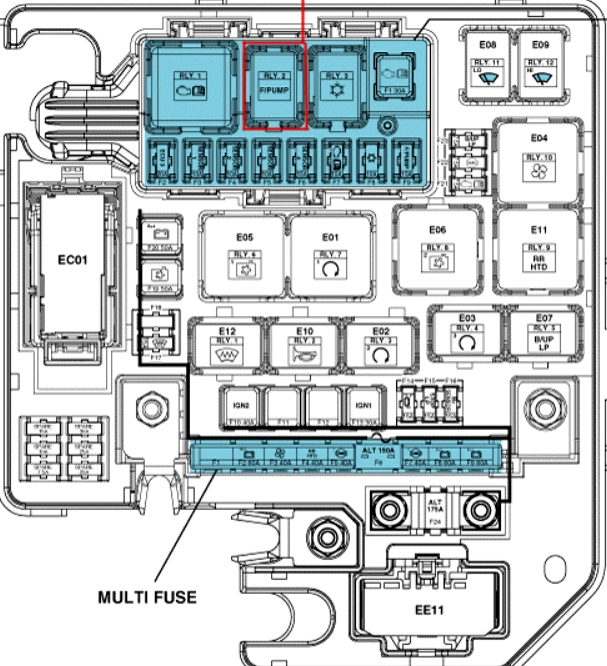

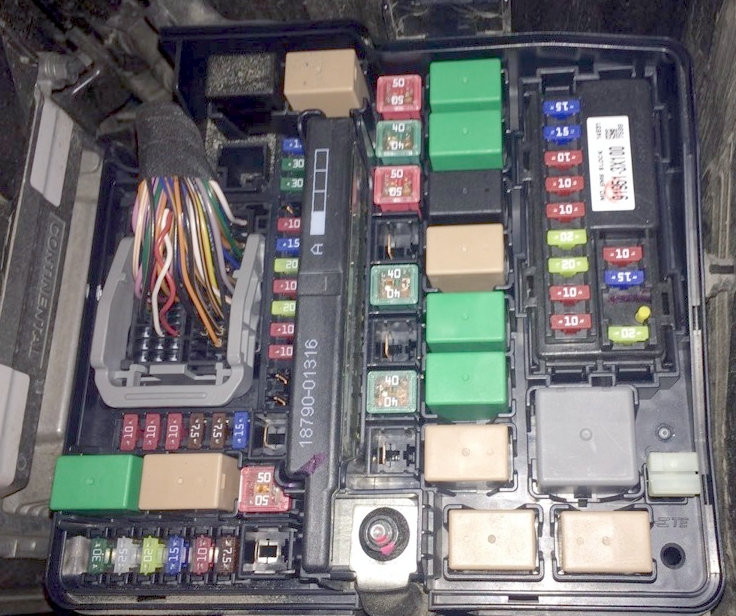

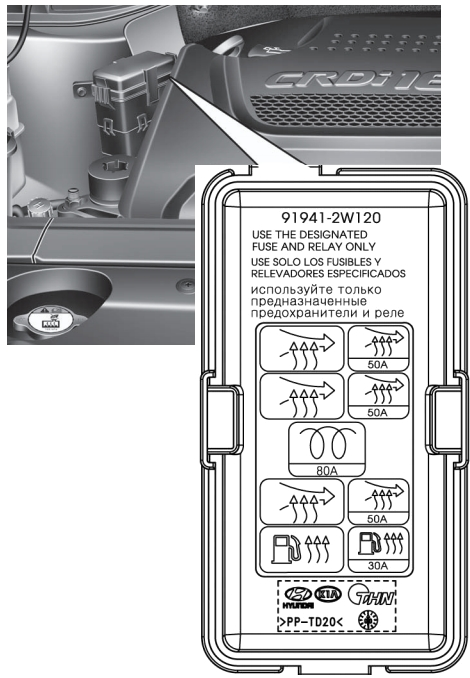

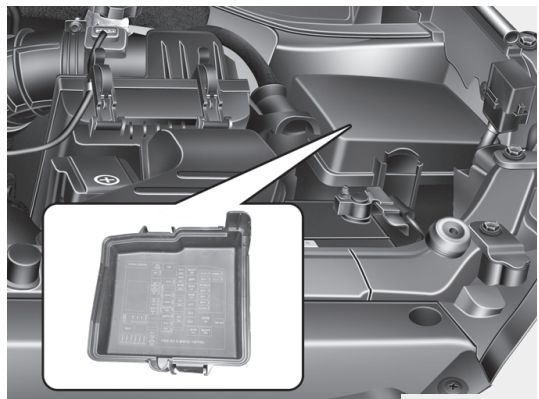

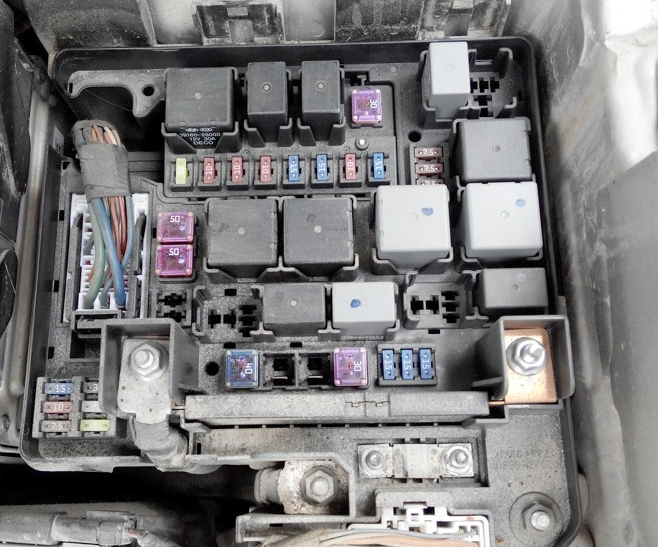

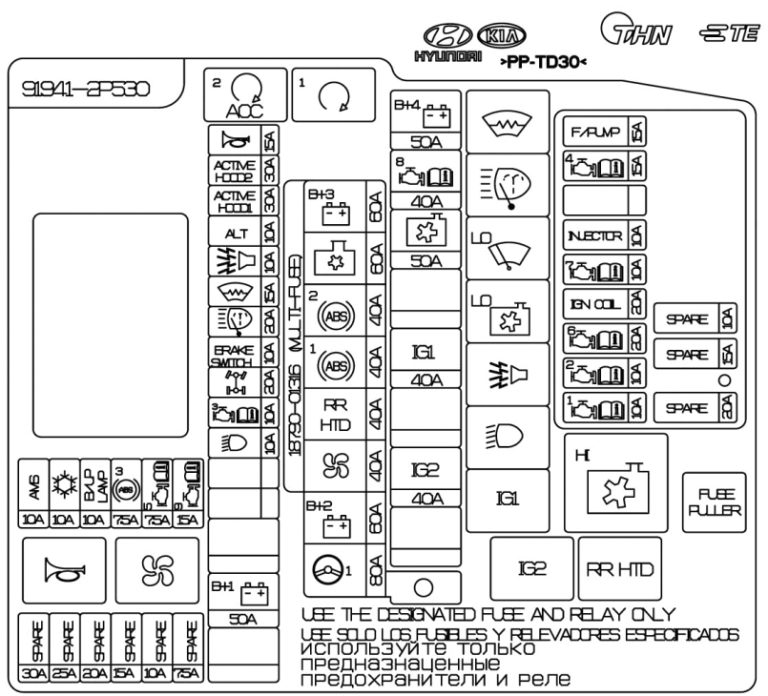

Kia Sorento 2 – fusibles y relés

El Kia Sorento de segunda generación se fabricó en 2009, 2010, 2011, 2012, 2013, 2014 y 2015. Durante este tiempo, el modelo ha sido rediseñado. En esta entrada encontrará una descripción de los fusibles y relés del Kia Sorento 2, con diagramas de bloques y sus ubicaciones. Cabe destacar el fusible del encendedor.

Bloque de cabañas

Ubicado debajo del panel del conductor, detrás de una cubierta protectora.

Opción 1

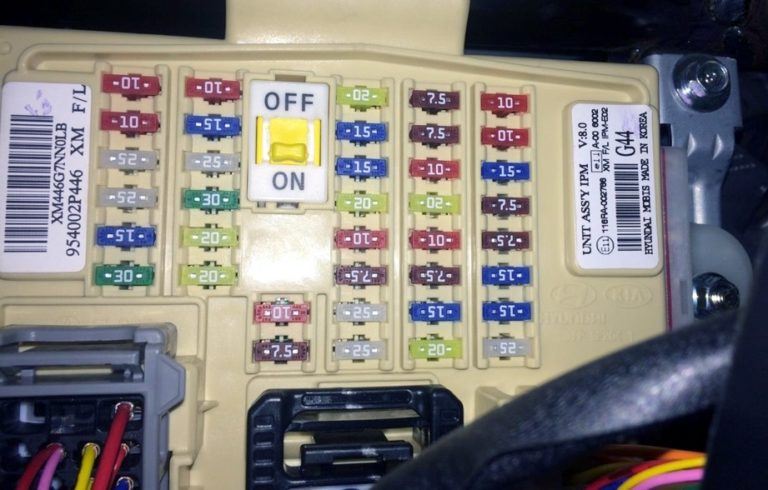

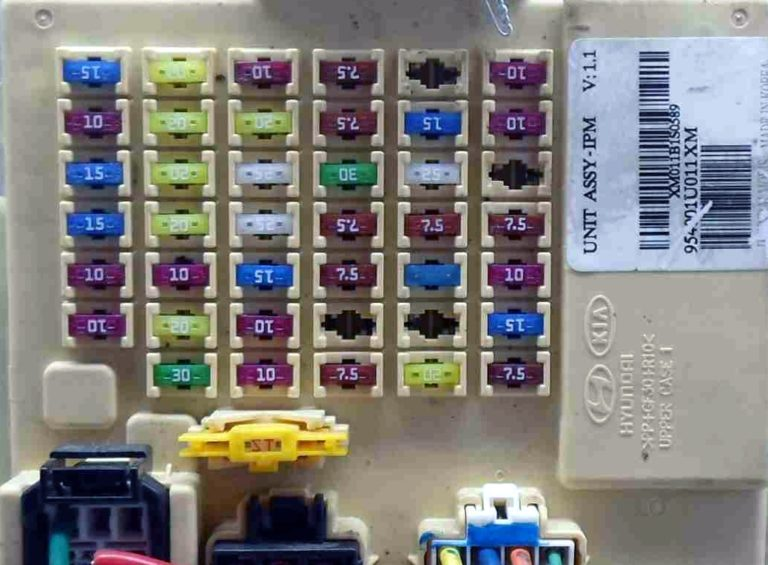

Foto – ejemplo

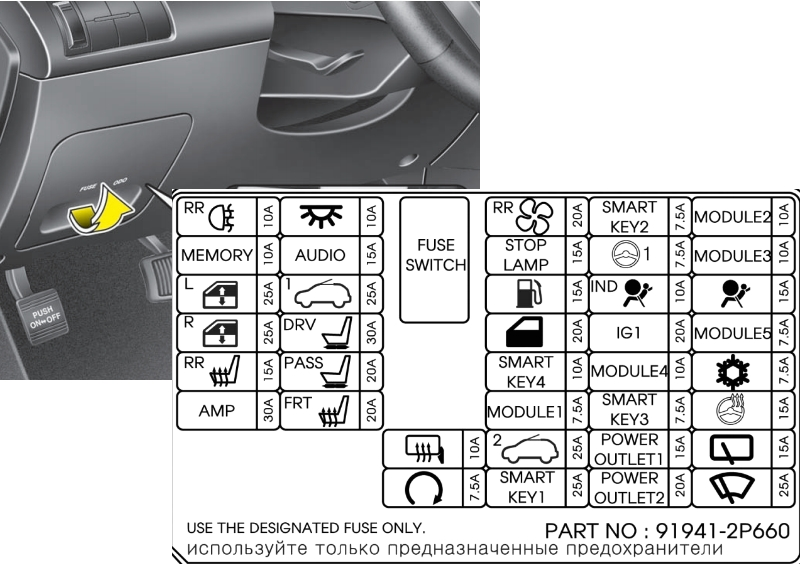

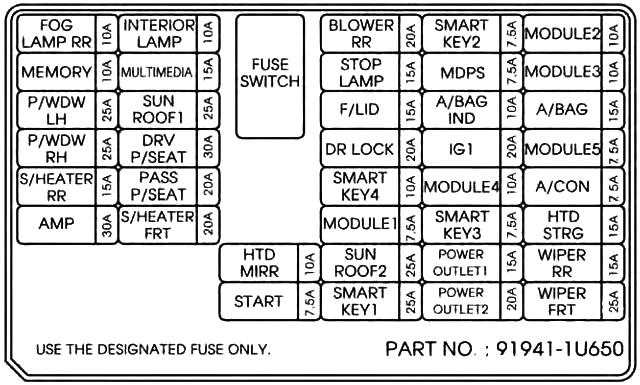

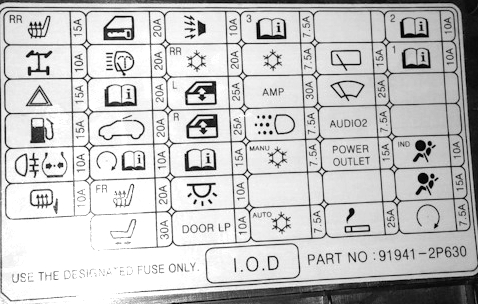

Esquema

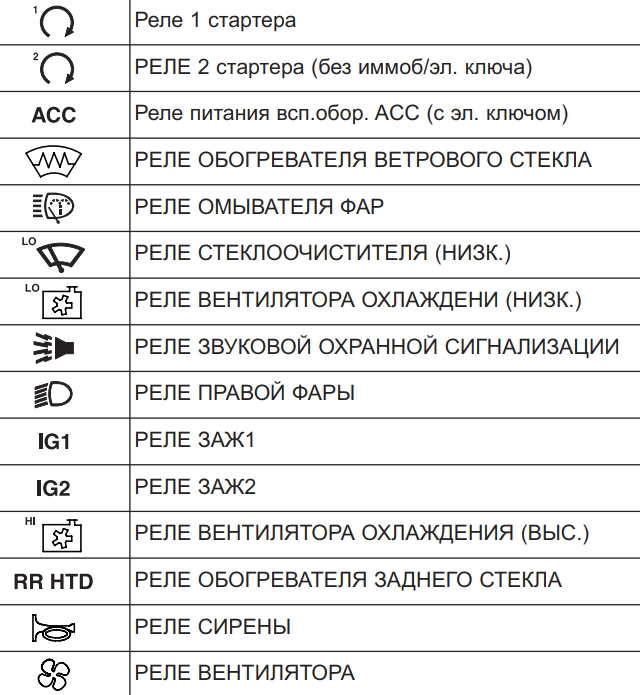

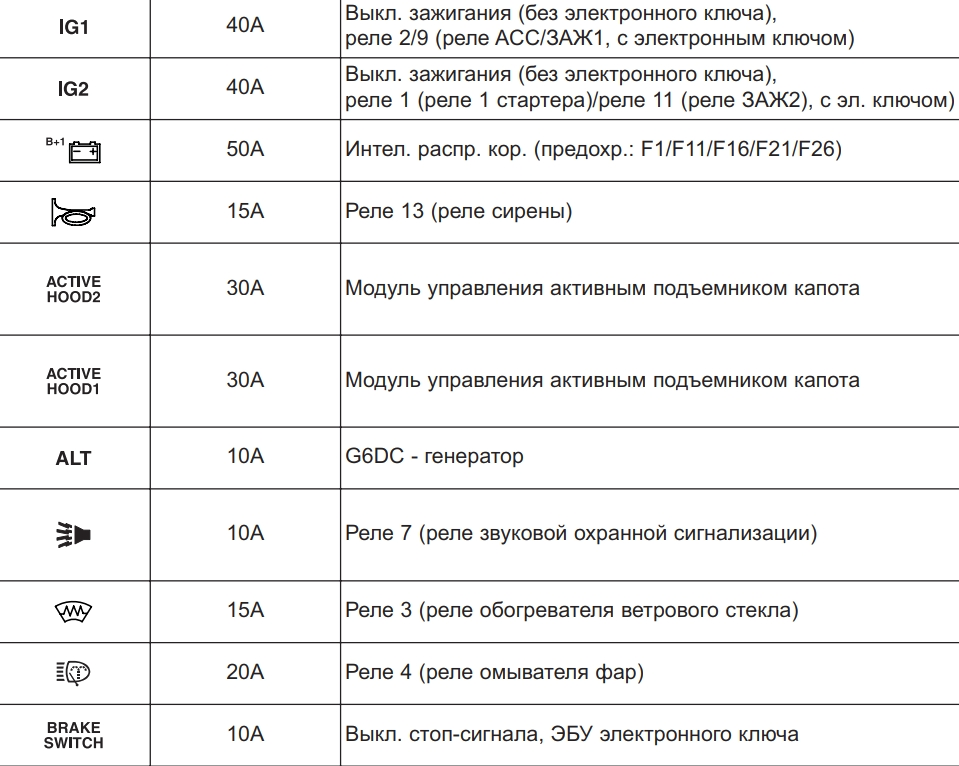

Descripción

MÓDULO 2	10A Unidad de ajuste del alcance de los faros, faro (lado izquierdo/derecho), generador, ECU de elevación del capó activo, luz de freno apagada, unidad de ajuste del alcance de los faros (lado izquierdo/derecho), ajuste del alcance de los faros apagado, espejo retrovisor electrocromado (EBUD), sensor del sistema de asistencia de estacionamiento (lado izquierdo/derecho), sensor del sistema de asistencia de estacionamiento (lado izquierdo/derecho) (centro), módulo de advertencia de cambio de carril, unidad de ajuste del alcance de los faros, panel de instrumentos, unidad principal audiovisual con navegación, motor diésel: sensor de agua en el filtro de combustible, unidad diésel (relé 1), unidad de relé de bujías incandescentes
MÓDULO 1	Interruptor de modo deportivo de 7,5 A (solenoide de bloqueo de cambio de marchas), solenoide de bloqueo de llave
INDICADOR DE BOLSA A	10A Cuadro de instrumentos (IND.), Reloj digital
A/BOLSA	Módulo de control SRS de 15 A, módulo PODS
COMENZAR	Bloque de fusibles y relés de 7,5 A E/R (relé: arranque, arranque auxiliar, alarma de seguridad), PDM
LIMPIAPARABRISAS TRASERO	Bloque de relés ICM de 15 A (relé del limpiaparabrisas trasero), motor del limpiaparabrisas trasero, interruptor multifunción (limpiaparabrisas)
LIMPIAPARABRISAS DELANTERO	Bloque de fusibles y relés de 25 A E/R (relé del limpiaparabrisas (nivel bajo)), motor del limpiaparabrisas delantero, interruptor multifunción (limpiaparabrisas)
MÓDULO 3	10A Panel de instrumentos (encendido), ECU de aire acondicionado, ECU de 4WD, ESC apagado, DBC apagado, módulo de control de presión de neumáticos, sensor de ángulo del volante, ECU de asistencia de estacionamiento inteligente, espejo eléctrico/eléctrico, interruptor de puerta eléctrico/eléctrico, ECU del sistema de teleinformación MOZEN (MTS), radar para detectar objetos fuera de la línea de visión del conductor (lado izquierdo/derecho), sensor de asistencia de estacionamiento trasero (lado izquierdo/derecho), sensor de asistencia de estacionamiento trasero (lado izquierdo/derecho) (centro), CCS (control de clima del asiento) módulo de calefacción del asiento del conductor/pasajero módulo de calefacción del asiento del conductor/pasajero
A/A	Módulo de control de aire acondicionado delantero de 7,5 A, sensor activo interno, ionizador, bloque de relés ICM (relé de aire acondicionado trasero), bloque de fusibles y relé E/R (relé del ventilador)
AMPERIO	Amplificador de 30 A
P/SALIDA 1	Fuente de alimentación de 15 A para el túnel de la consola principal (toma, encendedor de cigarrillos )
P/SALIDA 2	Encendedor de cigarrillos de 20 A , toma de corriente
SOPLADOR RR	Relé del ventilador del aire acondicionado trasero de 20 A
P/WDW LH	Relé de ventana eléctrica del conductor de 25 A, interruptor maestro de ventana eléctrica, interruptor de ventana eléctrica trasera izquierda, módulo de ventana eléctrica de seguridad del conductor
P/WDW derecha	Relé de la ventana eléctrica del pasajero derecho de 25 A, interruptor principal de la ventana eléctrica Interruptor de la ventana eléctrica del pasajero, interruptor de la ventana eléctrica trasera
Bloqueo de DR	Relé de bloqueo/desbloqueo de puerta de 20 A, bloque de relé ICM (relé de desbloqueo), actuador de bloqueo de puerta del conductor/pasajero, actuador de bloqueo de puerta trasera izquierda/derecha
LLAVE INTELIGENTE 4	Botón de arranque y parada 10A, ECU de llave electrónica
S/HTR FRT	ECU CCS (asientos con control de climatización) 20A, módulo de calefacción del asiento del conductor/pasajero, módulo de calefacción del asiento del conductor/pasajero
P/ASIENTO CONDUCTOR	Interruptor del asiento del conductor 30A, interruptor de soporte lumbar del conductor
PASE DE ASIENTO P	Interruptor de asiento de pasajero 20A
Fuerza HTD	15A Volante calefactable
Tapa fría	Interruptor de la tapa del depósito de combustible 15A
MÓDULO 4	Sistema de audio 10A, unidad principal audiovisual con navegación, ECU del sistema de teleinformación MOZEN (MTS), amplificador, reloj, interruptor de espejo exterior eléctrico, interruptor principal de elevalunas/eléctrico de la puerta del pasajero
HTD MIRR	10A Espejo exterior eléctrico (calefactado) para conductor y pasajero, módulo de control del aire acondicionado delantero
LLAVE INTELIGENTE_1	Unidad de control de llave electrónica 25A
LLAVE INTELIGENTE_2	Unidad de control de llave electrónica 7.5A
LLAVE INTELIGENTE_3	Unidad de control de llave electrónica 7.5A
S/CALEFACCIÓN RR	Bloque de relés ICM de 15 A (relé de calefacción del asiento trasero izquierdo/derecho)
LÁMPARA INTERIOR	10A Lámpara de maletero, lámpara de visera solar (izquierda/derecha), lámpara de consola de techo, lámpara de iluminación interior, lámpara de iluminación individual trasera (izquierda/derecha), lámpara de cerradura de encendido y sensor de apertura de puerta, lámpara de umbral de puerta del lado del conductor/pasajero, luz de puerta del lado del conductor/pasajero
MEDIOS DE AUDIO	15A Audio, A/V, MTS
MEMORIA	Módulo de monitoreo de presión de neumáticos 10A, unidad de control de inclinación, sensor ultrasónico, grupo de instrumentos (B+), conector de diagnóstico, reloj, ECU de aire acondicionado, CCS delantero (asientos de control de climatización) apagado (lado izquierdo/derecho), calefactor del asiento izquierdo apagado (lado izquierdo/derecho), ECU de sirena, módulo de agua IMS, interruptor principal de energía/ventana, interruptor de energía/ventana de la puerta del pasajero, interruptor de espejo exterior eléctrico, unidad de relé ICM (relé de plegado/desplegado del espejo)
