Společnost General Motors představila koncepční vůz Chevrolet Volt na severoamerickém mezinárodním autosalonu v roce 2007. Prodej sériového modelu začal koncem roku 2010 a jeho identické verze v modelové řadě koncernu byly Opel Ampera, Vauxhall Ampera, Buick Velite 5 a Holden Volt, které se v závislosti na trhu mírně lišily. V tomto článku se podrobně podíváme na schémata pojistek první generace vozu Chevrolet Volt z let 2010, 2011, 2012, 2013, 2014 a 2015.

Zde najdete umístění a fotografie montážních bloků. Samostatně si všimneme pojistek zodpovědných za zapalovač cigaret a palivové čerpadlo.

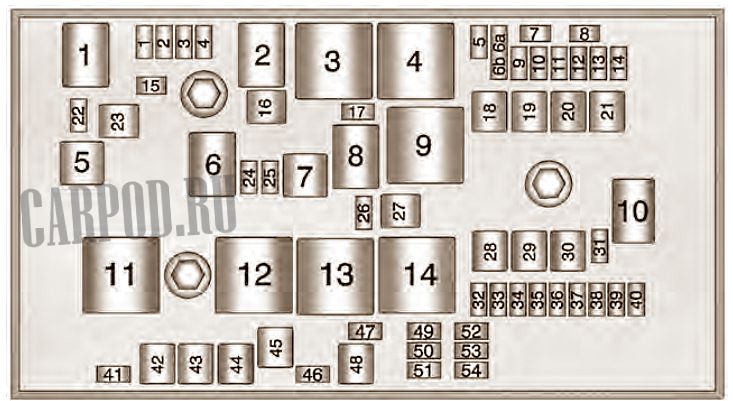

V motorovém prostoru

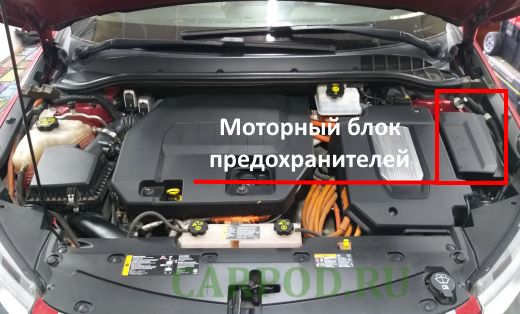

Montážní blok se nachází na straně řidiče za ochranným krytem.

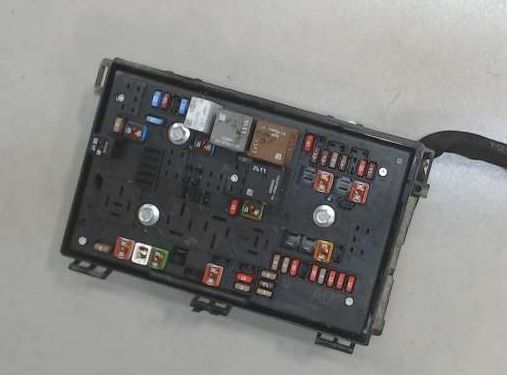

Celkový pohled.

Žádný.Typ „Mini“Proud, A
1Řídicí jednotka motoru – přepínatelný výkon15
2Výfukový systém / senzor CO210/7,5
3Rezervovat10
4Zapalovací cívky / vstřikovače15
5Spínač zapalování10
6a
6bZadní proti zamlžování10/7,5
7Prázdný–
8Prázdný–
9Vyhřívaná zrcátka10/7,5
10Řídicí modul klimatizace5
11Modul trakčního střídače – baterie10/7,5
122011: G36 – Čerpadlo chladicí kapaliny pomocného topení,
Q66 Regulační ventil chladicí kapaliny vyhřívání prostoru pro cestující		15
132012-2015: G36 – Čerpadlo chladicí kapaliny pomocného topení, Q66 – Regulační ventil chladicí kapaliny vyhřívání prostoru pro cestující7,5/10
14Nouzový alarm – siréna (  pokud je k dispozici  )10/7,5
15Modul trakčního měniče a modul řízení převodovky15
17 Řídicí jednotka motoru – baterie5
22Levý světlomet – dálková světla5
24Prázdný–
25Prázdný–
26Výstražná světla – zvukový signál (pokud jsou k dispozici)10
31—
32diagnostický modul, přístrojová deska, displej airbagu spolujezdce, spínač regulace sklonu světlometů, automaticky stmívatelné vnitřní zpětné zrcátko (je-li součástí výbavy)5
33Řídicí modul palivového čerpadla K27, řídicí modul hybridního pohonu K114B 25
34VICM – Řídicí modul hybridního pohonu K114B 210
352011: Hybridní elektronický řídicí modul G35, čerpadlo chladicí kapaliny (podle manuálu)
2012–2015: Nepoužívá se (podle manuálu)		10
36Čerpadlo chladicí kapaliny výkonové elektroniky10
37Řídicí jednotka vytápění kabiny5
38Dobíjecí systém pro ukládání energie (vysokonapěťová baterie)Čerpadlo chladicí kapaliny10
39Řídicí modul systému ukládání energie v baterii (HV baterie)10
40Ostřikovač předního čelního skla10
41Pravý světlomet – dálková světla5
46Prázdný–
47Prázdný–
49Prázdný–
50zadní kamera, přídavný napájecí modul, senzor tlaku v pneumatikách, motory nastavení světlometů (pokud jsou součástí výbavy)10
51Systém ABS / Dobíjecí systém pro ukládání energie (vysokonapěťová baterie)5
52Řídicí jednotka motoru / Řídicí jednotka převodovky5
53Modul trakčního střídače10/7,5
54Kompresor klimatizace G1, napájecí modul 14 V K1, kontrolka deaktivace airbagu spolujezdce P14, přístrojová deska P165
Žádný.Pojistka ve tvaru J
16Prázdný–
18 Prázdný–
19Zvedače oken – přední30
20Prázdný–
21Elektronická řídicí jednotka protiblokovacího brzdového systému ABS40/30
23Nabíjecí poklop20
27Prázdný–
28Prázdný–
29Prázdný–
30Elektronická řídicí jednotka brzd  K1760
42Chladicí ventilátor – pravý30
43Přední stěrače25
44Nabíječka baterií40
45 Prázdný–
48Chladicí ventilátor – levý30
Žádný.Miniaturní relé
3Přenos
4Vyhřívaná zrcátka
7Prázdný
9Prázdný
11Prázdný
12Prázdný
13Prázdný
14Relé spouštění motoru
Žádný.Mikrorelé
1Prázdný
2Prázdný
6Prázdný
8Prázdný
10Prázdný
Žádný.Ultramikro relé
5Nabíjecí poklop

V salonu

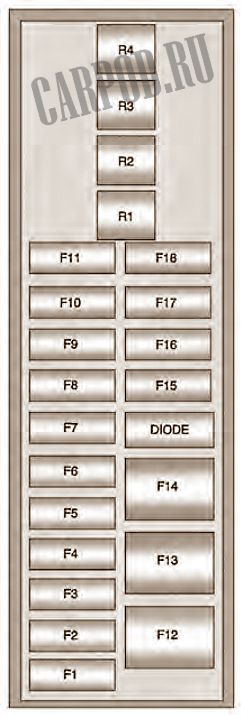

Blok č. 1

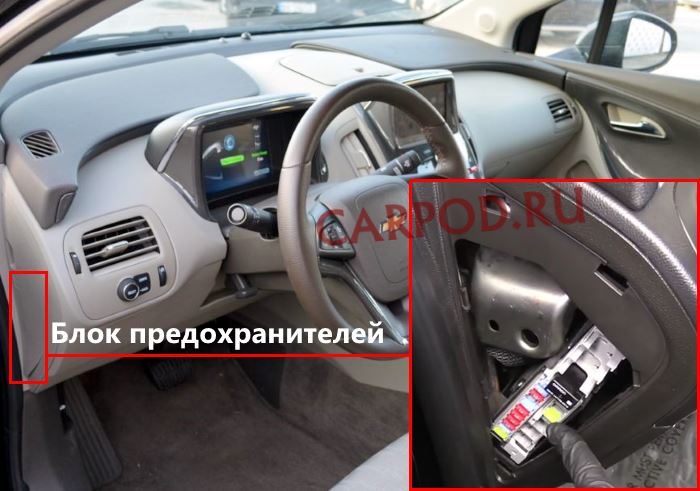

Hlavní jednotka se nachází na straně řidiče na konci palubní desky. Pro přístup k ní je třeba odstranit ochranný kryt.

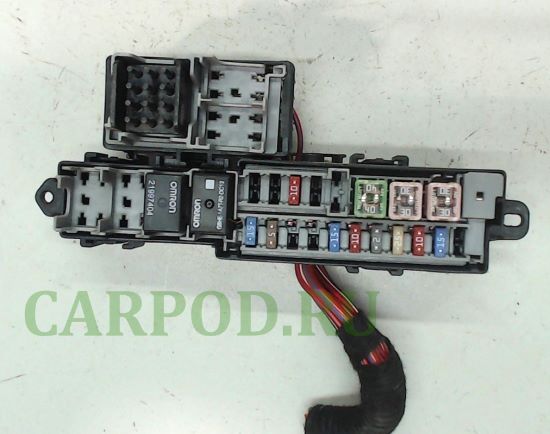

Foto – příklad provedení.

Žádný.PopisProud, A
F1Zásuvka (pojistka zapalovače cigaret Chevrolet Volt)20
F2Rádio15
F3Přístrojová deska (levostranné řízení) / Handsfree telefon (pravostranné řízení)10
F4Displej infotainmentu10
F5Topení, větrání a klimatizace / Integrované spínače ve středové konzole10
F6Airbag (diagnostický modul)10
F7Konektor datového spojení, levý (primární levý disk), konektor datového spojení, levý (sekundární pravý disk)15
F8Zámek zapalování (levostranné řízení)
F9GSM (pouze OnStar)10
F10Řídicí jednotka karoserie / Bezklíčový vstup / Ovládání napájení / Středové brzdové světlo / Osvětlení registrační značky / Levé denní svícení / Levé obrysové světlo / Ovládání relé otevírání zadního víka / Ovládání relé čerpadla ostřikovače / Spínač kontrolek15
F11Řídicí jednotka karoserie 4 / Levý světlomet15
F12Ventilátor (pravostranné řízení)
F13Prázdný–
F14Prázdný–
F15Pomocná zásuvka X80H – středová konzola20
F16Prázdný–
F17Prázdný–
F18Prázdný
Žádný.Reléové moduly
R1Přídavné výkonové relé pro zásuvky
R2Prázdný
R3Prázdný
R4Zámek dveří (pokud je k dispozici s levostranným řízením), dětská pojistka (s pravostranným řízením)

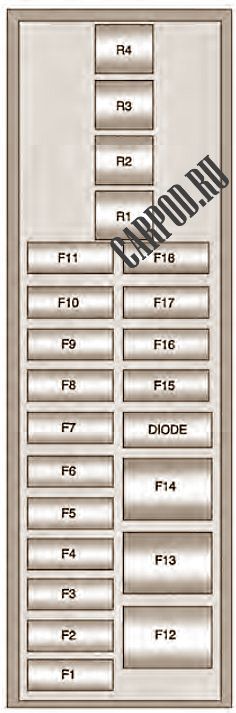

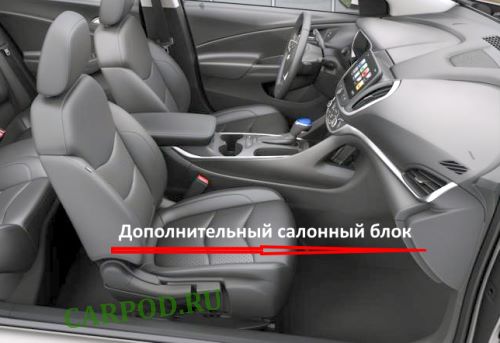

Blok č. 2

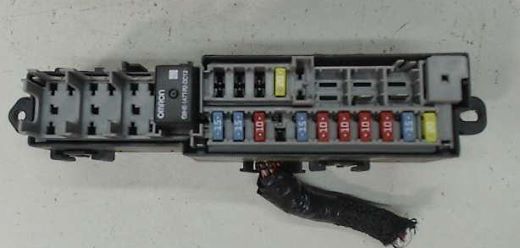

Na konci přístrojové desky na straně spolujezdce se nachází další montážní blok.

Žádný.PřepisProud, A
F1Spínače na volantu / Osvětlení2
F2Spínač zapalování (pravostranné řízení)10
F3Přístrojová deska (pravostranné řízení) / Handsfree telefon (levostranné řízení)
F4Řídicí jednotka karoserie / pravý světlomet15
F5Řídicí jednotka karoserie / Světlo na zadních dveřích / Pravé denní svícení / Zámek voliče rychlostních stupňů / Spínač zadních světel / Zadní mlhové světlo15
F6Relé napájení příslušenství / Přední pravé směrové světlo / Zadní levé brzdové a směrové světlo / Pravé parkovací světlo / Dálkové ovládání PRNDL15
F7Řídicí jednotka karoserie 6 / Osvětlení / Podsvícení / Zpětné světlo15/7,5
F8Řídicí jednotka karoserie 7 / Přední levé směrové světlo / Zadní pravé brzdové a směrové světlo / Ovládání relé dětské pojistky15
F9Řídicí jednotka karoserie 8 / Zámky20
F10Konektor datového spojení, pravý (sekundární levý disk), konektor datového spojení, pravý (primární pravý disk)15. 10.
F11Snímač náklonu (pokud je k dispozici)7,5
F12Motor ventilátoru (levostranné řízení)30
F13Prázdný–
F14Prázdný–
F15Prázdný–
F16Prázdný–
F17Prázdný–
Žádný.Relé
R1Prázdný
R2Prázdný
R3Prázdný
R4Zámek dveří (pokud je k dispozici s pravostranným řízením), dětská pojistka (s levostranným řízením)

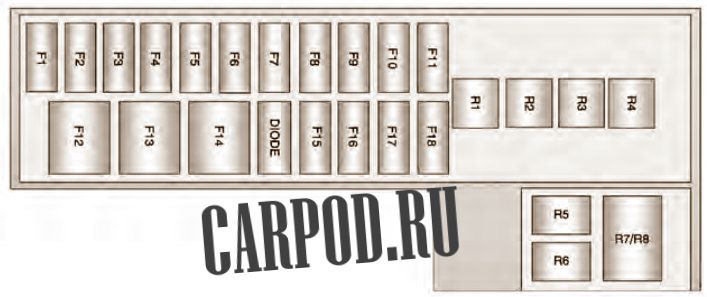

V kufru

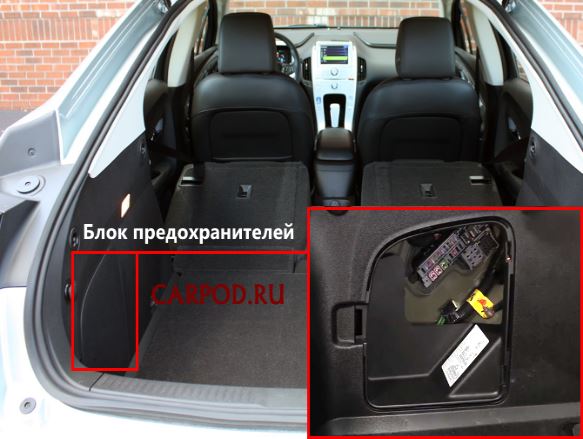

Nachází se na levé straně zavazadlového prostoru, za obložením.

Celkový pohled.

Žádný.PopisProud, A
F1Prázdný–
F2Řídicí modul palivového systému15
F3Pasivní start/pasivní vstup (PEPS)10
F4Vyhřívaná sedadla (  pokud jsou součástí výbavy  )25
F5Spínače dveří řidiče (spínač vnějšího zpětného zrcátka/otevření dvířek nabíjecího portu/požadavek na doplnění paliva/spínač okna řidiče)20/2
F6Palivo (modul denní zkoušky těsnosti ventilů a výparníku)10
F7Přídavný zdroj napájení
Chladicí ventilátor		15
F8Zesilovač (  pokud je k dispozici  )2
F9Digitální audio vysílání (  pokud je k dispozici  )10
F10Nastavitelné napětí / Ultrazvukový parkovací asistent vpředu a vzadu (  pokud je součástí výbavy  )5
F11Pípnutí15
F12Zadní elektrická okna30
F13Elektrická parkovací brzda30
F14Odmrazovač zadního okna40
F15Prázdný–
F16Otevření dveří zavazadlového prostoru10
F17Prázdný–
F18Prázdný–
Žádný.Účel relé
R1Vyhřívání zadního okna40
R2Relé otevírání/uvolňování zámku zadních dveří20
R3Prázdný
R4Prázdný
R5Prázdný
R6Prázdný
R7Pípnutí
R8
