Tento materiál poskytuje podrobný pohled na schémata pojistek vozu Chevrolet Malibu (devátá generace): 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Pojistka č. 37 v bloku karoserie je zodpovědná za zásuvky zapalovače cigaret.
V motorovém prostoru

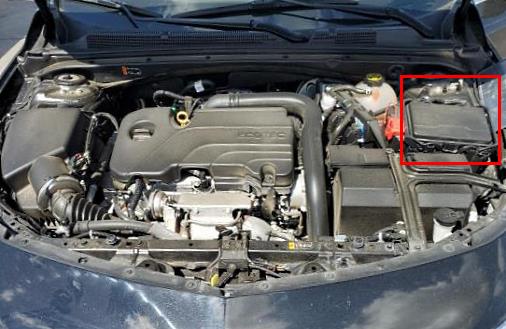

Montážní blok se nachází na levé straně. Pro přístup k pojistkám je nutné sejmout ochranný kryt.

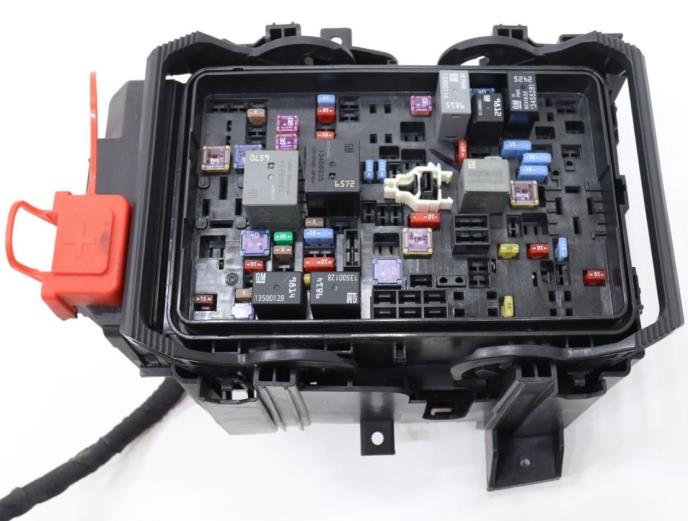

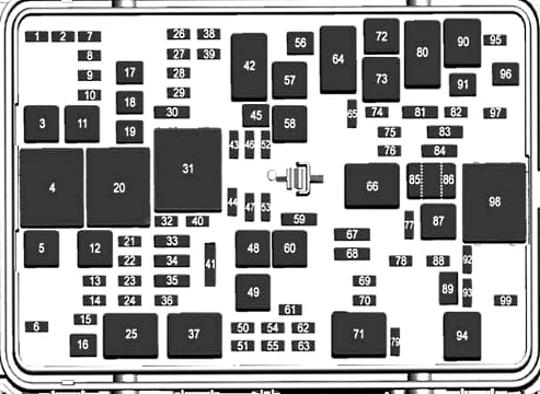

Celkový pohled.
| Žádný. | Relé | |
| 4 | Měnič střídavého/stejnosměrného proudu | |
| 20 | Vyhřívání zadního okna | |
| 25 | Ovládání předních stěračů | |
| 31 | Spouštěcí relé 1 | |
| 37 | Rychlost předních stěračů | |
| 42 | Pomocné převodové čerpadlo | |
| 64 | Spouštěcí relé 2 | |
| 68 | Relé řízení motoru | |
| 71 | Xenonové světlomety – potkávací světla | |
| 73 | Klimatizace | |
| 80 | Startér | |
| 90 | Reakční ventil SAI | |
| 94 | Ostřikovač světlometů | |
| 98 | Reakční čerpadlo SAI | |
| Žádný. | Pojistky | Proud, A |
| 1 | Prázdný | – |
| 2 | Prázdný | – |
| 3 | Čerpadlo protiblokovacího brzdového systému | 60 |
| 5 | Měnič střídavého/stejnosměrného proudu | 60 |
| 6 | Zadní víko / Kufr | 7,5 |
| 7 | Siréna / klakson proti krádeži | 7,5 |
| 8 | Okna / Zrcátka / Sedadla | 5 |
| 9 | Elektrický posilovač brzd | 5 |
| 10 | Sedadla / AOS / Airbag – HEV | 15 |
| 11 | Baterie 1 | 40 |
| 12 | Vyhřívání zadního okna | 40 |
| 13 | Vyhřívaná zrcátka | 10 |
| 14 | Prázdný | – |
| 15 | Pasivní systém vstupu/startování | 5 |
| 16 | Stěrač předního čelního skla | 20 |
| 17 | Elektricky ovládané sedadlo spolujezdce | 30 |
| 18 | Ventil protiblokovacího brzdového systému | 30 |
| 19 | Sedadlo řidiče s elektrickým nastavením | 30 |
| 21 | Lukáš | 30 |
| 22 | Parkovací světlo | 5 |
| 23 | Aktivní nastavení světlometů | 10 |
| 24 | Prázdný | – |
| 26 | Řídicí jednotka převodovky/zapalování | 15 |
| 27 | Kryt přístrojové desky/zapalování | 10 |
| 28 | Pojistka palivového čerpadla | 10 |
| 29 | Nastavitelné napětí / ventilace sedadel / zadní kamera | 10 |
| 30 | Indikátor poruchy / zapalování | 5 |
| 32 | Elektromagnetický ventil odvětrávání odpařovací nádoby / modul pro testování těsnosti odpařovací nádoby | 5 |
| 33 | Vyhřívání předních sedadel | 15 |
| 34 | Ventilátor BSM/ESS / Vyhřívání zadních sedadel | 15. 10. |
| 35 | Řídicí jednotka karoserií č. 6 a č. 7 | 10 |
| 36 | Palivový modul | 20 |
| 38 | Prázdný | – |
| 39 | Prázdný | – |
| 40 | Zámek sloupku řízení | 10 |
| 41 | Prázdný | – |
| 43 | Vyhřívaný volant | 15 |
| 44 | Aktivní nastavení světlometů | 10 |
| 45 | Prázdný | – |
| 46 | Řídicí jednotka motoru/zapalování | 15 |
| 47 | Prázdný | – |
| 48 | Elektrický posilovač brzd – HEV | 60 |
| 49 | Stejnosměrná baterie 2 | 40 |
| 50 | Prázdný | – |
| 51 | Prázdný | – |
| 52 | Prázdný | – |
| 53 | Prázdný | – |
| 54 | Prázdný | – |
| 55 | Prázdný | – |
| 56 | Startér | 30 |
| 57 | Pomocné převodové čerpadlo | 40 |
| 58 | Prázdný | – |
| 59 | Dálková světla | 10 |
| 60 | ventilátor chladiče | 60 |
| 61 | Prázdný | – |
| 62 | Prázdný | – |
| 63 | Prázdný | – |
| 65 | Klimatizace – hybridní elektromobil | 10 |
| 67 | Prázdný | – |
| 68 | Prázdný | – |
| 69 | Pravý xenonový potkávací světlomet | 20 |
| 70 | Levý xenonový potkávací světlomet | 20 |
| 72 | Startovací zařízení | 40 |
| 74 | Prázdný | – |
| 75 | Řídicí jednotka motoru | 25 |
| 76 | Pohonná jednotka s vypnutým motorem | 15 |
| 78 | Signál (pípnutí) | 20 |
| 79 | Čerpadlo ostřikovače | 20 |
| 81 | Řídicí jednotka převodovky/řídicí jednotka motoru | 15 |
| 82 | Prázdný | – |
| 83 | Zapalovací cívka | 15 |
| 84 | Pohonná jednotka na motoru | 15 |
| 85 | Spínač řídicí jednotky motoru 2 | 60 |
| 86 | Spínač řídicí jednotky motoru 1 | 60 |
| 87 | Čerpadlo SAIR | 50 |
| 88 | Aeroseal | 10 |
| 89 | Ostřikovač světlometů | 25 |
| 91 | Prázdný | – |
| 92 | Modul trakčního měniče/generátorový motor | 10 |
| 93 | Aktivní nastavení světlometů | 10 |
| 95 | SAIR ventil | 15 |
| 96 | Ohřev paliva | 25 |
| 97 | Prázdný | – |
| 99 | Čerpadlo chladicí kapaliny | 10 |
V salonu

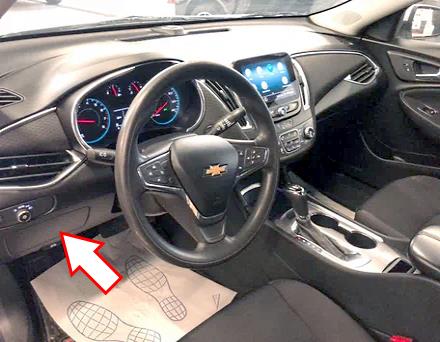

Pojistková skříňka se nachází ve spodní části přístrojové desky, za inspekčním krytem.

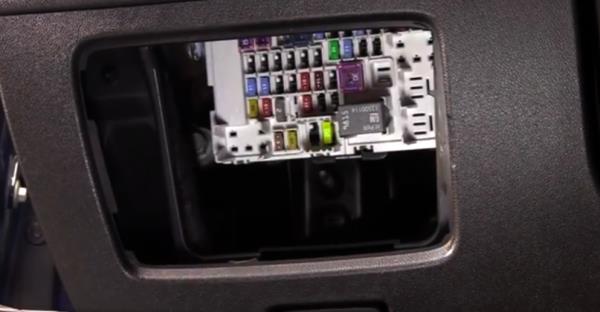

Příklad přístupu.

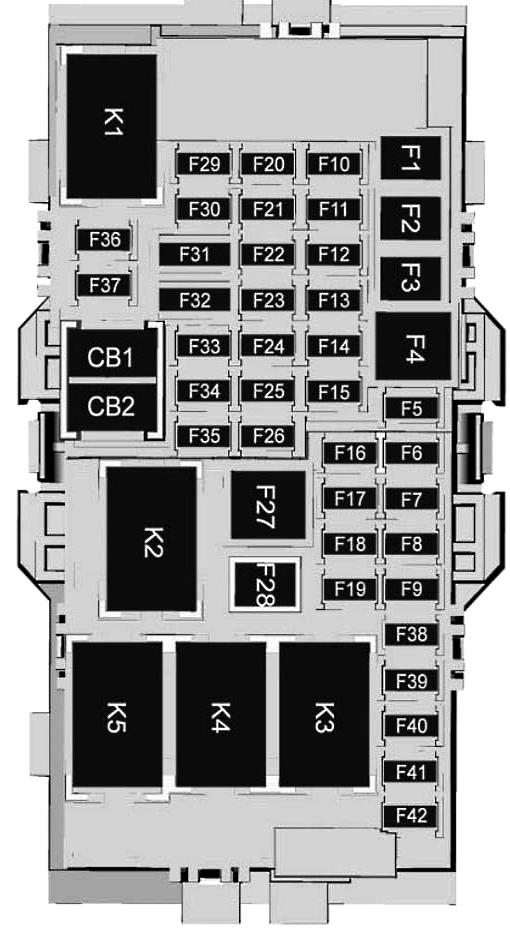

| Žádný. | Popis | Proud, A |
| F1 | Elektrické ovládání oken vlevo | 30 |
| F2 | Elektrické ovládání oken vpravo | 30 |
| F3 | Prázdný | — |
| F4 | Ventilátor pro vytápění, větrání a klimatizaci | 40 |
| F5 | Řídicí jednotka karoserie 2 | 15 |
| F6 | Levé zadní sedadlo s vyhříváním | — |
| F7 | Pravé zadní sedadlo s vyhříváním | — |
| F8 | Řídicí jednotka karoserie 3 | 15 |
| F9 | Řídicí jednotka motoru/zadní baterie | 5 |
| F10 | Řídicí jednotka karoserie 2 (s volitelným systémem Stop/Start) | 15 |
| F11 | Prázdný | — |
| F12 | Prázdný | — |
| F13 | Prázdný | — |
| F14 | Prázdný | — |
| F15 | Řídicí jednotka převodovky (s možností Stop/Start) | 20 |
| F16 | Zesilovač | 30 |
| F17 | Sedadlo s elektrickým nastavením bederní páteře | — |
| F18 | OnStar | — |
| F19 | Prázdný | — |
| F20 | Řídicí jednotka karoserie 1 | 15 |
| F21 | Řídicí jednotka karoserie 4 | 15 |
| F22 | Prázdný | — |
| F23 | Elektrické zamykání sloupku řízení – pouze pro Čínu a Rusko | 10 |
| F24 | Airbagy | 10 |
| F25 | Konektor datového kanálu | 7,5 |
| F26 | Prázdný | — |
| F27 | Měnič střídavého a stejnosměrného proudu 30A | 30 |
| F28 | Prázdný | — |
| F29 | Řídicí jednotka karoserie 8 | 20 |
| F30 | Stropní konzola | 10 |
| F31 | Ovládání na volantu | — |
| F32 | Prázdný | — |
| F33 | Vytápění, větrání a klimatizace | 10 |
| F34 | Brány na dálkové ovládání | — |
| F35 | Prázdný | — |
| F36 | Bezdrátová nabíječka | 5 |
| F37 | Pojistka předních zásuvek/zapalovače cigaret Malibu | 20 |
| F38 | Systém OnStar | 5 |
| F39 | Displej multimediálního systému | 7,5 |
| F40 | Detekce překážek | 10 |
| F41 | Řídicí jednotka karoserie 1 (s volitelným systémem Stop/Start) | 15 |
| F42 | Rádio | 15 |
| CB1 | Prázdný | — |
| CB2 | Napájecí zásuvka konzole | 15 |
| Relé | ||
| K1 | Prázdný | — |
| K2 | Pomocné relé | — |
| K3 | Prázdný | — |
| K4 | Prázdný | — |
| K5 | Prázdný | — |
