Chevrolet Captiva vstoupil na trh v roce 2006 pod označením C100 a vyráběl se v letech 2007, 2008, 2009 a 2010. Poté prošel změnami designu i celé platformy a označení karoserie se změnilo na C140. Aktualizovaný Chevrolet Captiva se vyráběl v letech 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Doporučujeme vám seznámit se s informacemi o pojistkách a relé Chevrolet Captiva s jejich účelem a schématy zapojení. Zvýrazněte pojistku zapalovače cigaret.
Motorový prostor

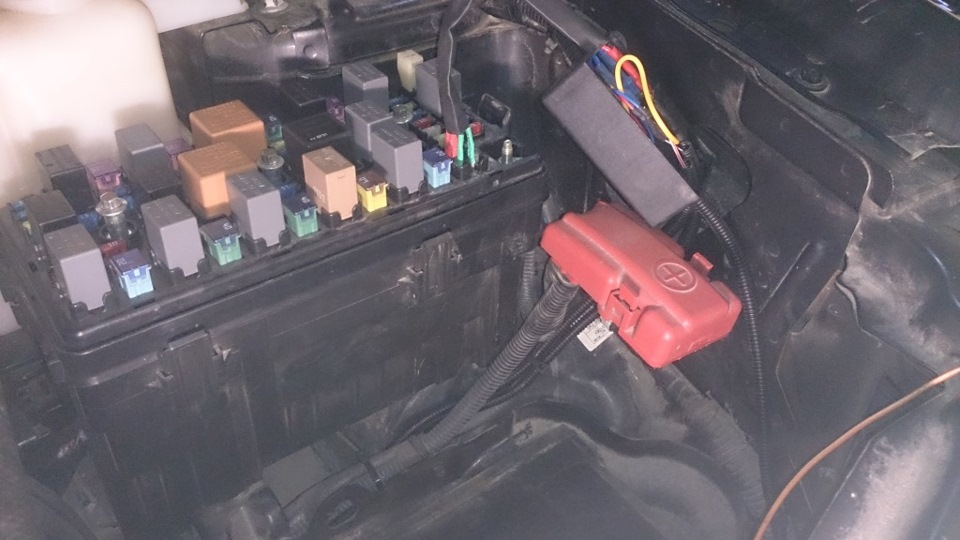

Pojistková skříňka se nachází v blízkosti nádržky ostřikovače a je zakryta plastovým krytem.

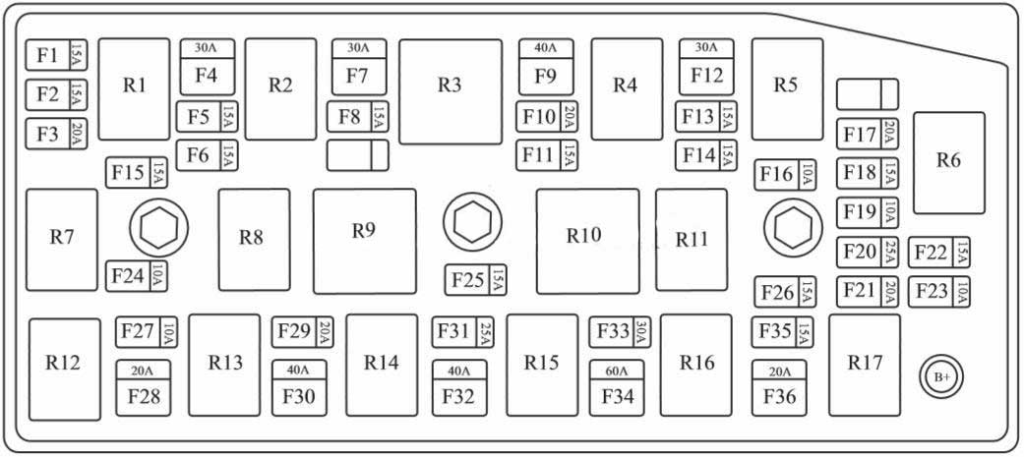

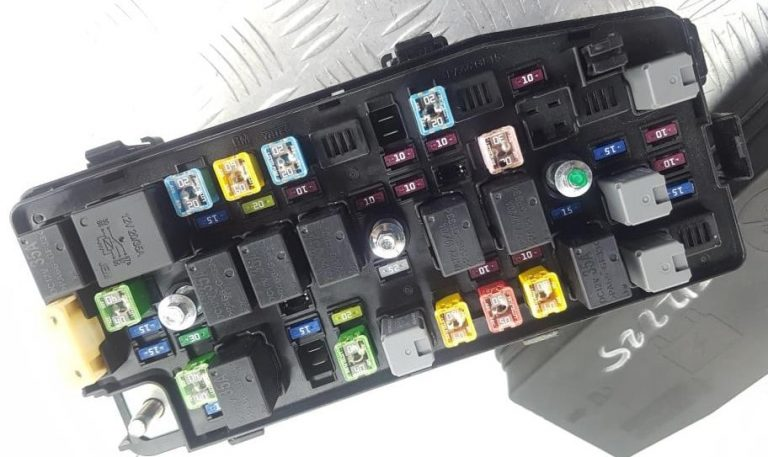

C100
Systém
Označení
| F1 | Řízení motoru |
| F2 | Řízení motoru |
| F3 | Elektronická řídicí jednotka |
| F4 | Hlavní ventilátor |
| F5 | palivo |
| F6 | Pohon všech kol* |
| F7 | Pomocné relé |
| F8 | ZASTÁVKA |
| F9 | Klimatizace / zapalování 1 |
| F10 | Lukáš* |
| F11 | Systém proti krádeži |
| F12 | Systém odmlžování |
| F13 | Levý potkávací světlomet |
| F14 | Pravý potkávací světlomet |
| F15 | Motor 3 |
| F16 | Levé boční světla |
| F17 | ostřikovač světlometů |
| F18 | tradiční čínská medicína |
| F19 | Pravá boční světla |
| F20 | Náhradní |
| F21 | Náhradní |
| F22 | Náhradní |
| F23 | Náhradní |
| F24 | Součást klimatizace |
| F25 | Zvukový signál |
| F26 | Přední mlhová světla |
| F27 | Domov |
| F28 | Startér |
| F29 | SEKCE |
| F30 | SEKCE |
| F31 | Stěrač čelního skla |
| F32 | Zahájit |
| F33 | Elektricky ovládaná sedadla |
| F34 | Dobíjecí baterie |
| F35 | Dálková světla |
| F36 | Zadní stěrač |
| R1 | Relé pomocného ventilátoru |
| R2 | Relé palivového systému |
| R3 | Relé rychlosti stěračů |
| R4 | Relé odmlžování |
| R5 | Horní/dolní relé |
| R6 | Relé ostřikovačů světlometů |
| R7 | Hlavní relé |
| R8 | Hlavní relé ventilátoru |
| R9 | Relé pro ovládání ventilátoru |
| R10 | Relé ventilátoru |
| R11 | Relé obrysových světel |
| R12 | Startovací relé |
| R13 | Relé klimatizace |
| R14 | Relé klaksonu |
| R15 | Relé čističe strusky |
| R16 | Relé mlhových světel |
| R17 | Relé dálkových světel |

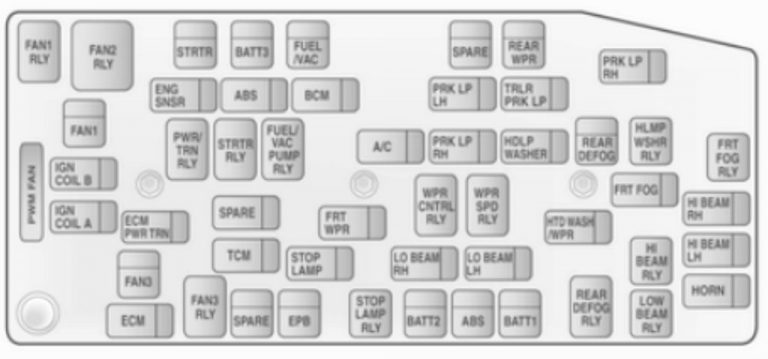

C140
Fotografie
Systém
Jmenování
| SEKCE | Protiblokovací brzdový systém |
| Klimatizace | Klimatizace, klimatizace |
| BATT1 | Pojistková skříňka v palubní desce |
| BATT2 | Pojistková skříňka v palubní desce |
| BATT3 | Pojistková skříňka v palubní desce |
| BCM | Řídicí jednotka elektroniky karoserie |
| Řízení řízení podniku (ECM) | Řízení řízení podniku (ECM) |
| ECM PWR TRN | Řídicí jednotka motoru, motor a převodovka |
| EN SNSR | Senzory řízení motoru |
| EPB | Elektrická parkovací brzda |
| VENTILÁTOR1 | Proud chladicího vzduchu |
| FAN3 | Proud chladicího vzduchu |
| PŘEDNÍ MLHA | Přední mlhová světla |
| KPR s předběžnou reakční frekvencí | Přední stěrač |
| PALIVO/ZAPNUTO | Palivové čerpadlo, vakuové čerpadlo |
| HDLP PODLOŽKA | ostřikovač světlometů |
| DÁLKOVÁ SVĚTLA LEVÁ | Dálková světla (levý blok) |
| SPRAVEDLIVÁ VÁŠEŇ | Dálkové světlo (pravý světlomet) |
| ROH | Zvukový signál |
| HTD WASH/ DEAD | Vyhřívaný ostřikovač, vyhřívaná vnější zrcátka |
| ZAPALOVACÍ CÍVKA A | Zapalovací cívka |
| ZAPALOVACÍ CÍVKA B | Zapalovací cívka |
| NÍZKÝ PASÁK LEVÝ | Potkávací světla (levý světlomet) |
| NÍZKÝ PASÁK PRAVÝ | Potkávací světla (pravý světlomet) |
| PRK LP LH | Boční obrysové světlo (levý světlomet) |
| PRK LP RH | Boční obrysové světlo (pravý světlomet) |
| PWM ventilátoru | PWM signál pro řízení ventilátoru |
| OMEZENÍ VÝHOD ZADNÍ ČÁSTI | Vyhřívané zadní okno |
| ZADNÍ WPR | Zadní stěrač |
| SKLAD | – |
| BRZDOVÉ SVĚTLO | Stopky |
| STRTR | Startér |
| tradiční čínská medicína | Řídicí jednotka převodovky |
| TRLR PRL LP | Obrysová světla přívěsu |

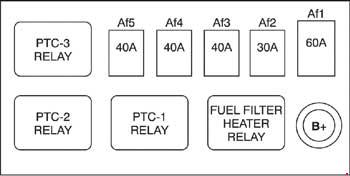

Přídavná krabice
Pouze pro modely s dieselovým motorem. Nachází se uprostřed panelu.
Jmenování
| AF1 | Řídicí jednotka žhavicích svíček 60A |
| AF2 | 30A Relé vyhřívání palivového filtru |
| AF3 | Relé 40A PTC-1 |
| AF4 | Relé 40A PTC-2 |
| AF5 | Relé 40A PTC-3 |
Salonek pro cestující
V interiéru vozu se nachází na levé straně poblíž nohou spolujezdce a je zakrytý ochranným krytem.
C100
Systém
Označení
| F1 | AP01 / Přídavná zásuvka | |
| F2 | Vyhřívaná přední sedadla | |
| F3 | Audiosystém | |
| F4 | Klimatizace | |
| F5 | Elektronická řídicí jednotka karoserie | |
| F6 | Zámek | |
| F7 | Pravá strana směrového světla | |
| F8 | Levá strana směrového světla | |
| F9 | ZASTÁVKA | |
| F10 | Ostřikovače světlometů | |
| F11 | Klimatizace | |
| F12 | Elektronická řídicí jednotka karoserie | |
| F13 | Elektronická řídicí jednotka karoserie | |
| F14 | Zapalování: S/W | |
| F15 | Zadní mlhové světlo | |
| F16 | Airbag (AIRBAG) | |
| F17 | Přední podložka | |
| F18 | Zámek předních dveří | |
| F19 | Přídavná zásuvka | |
| F20 | Řídicí jednotka převodovky | |
| F21 | Motor | |
| F22 | Slabé osvětlení | |
| F23 | Stahovač okna | |
| F24 | Vyhřívaná vnější zrcátka | |
| F25 | Přístrojová deska | |
| F26 | Zapalování 1 | |
| F27 | AIRBAG | |
| F28 | Skládací zrcátko * | |
| F29 | Pojistka zapalovače cigaret Chevrolet Captiva | |
| F30 | Elektrické ovládání oken na straně spolujezdce | |
| F31 | Elektrické ovládání oken na straně řidiče | |
| F32 | Hodiny | |
| R1 | Součást relé klimatizace. Neodnímatelná pomocná elektrická zásuvka. | |
| R2 | Zapalování: ZAP / START |
Pojistka číslo 29 je zodpovědná za zapalovač cigaret.

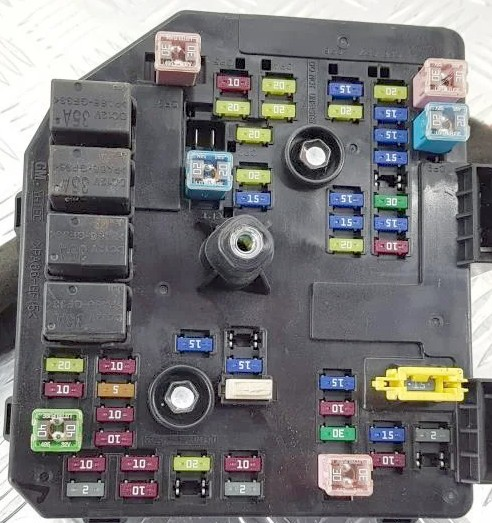

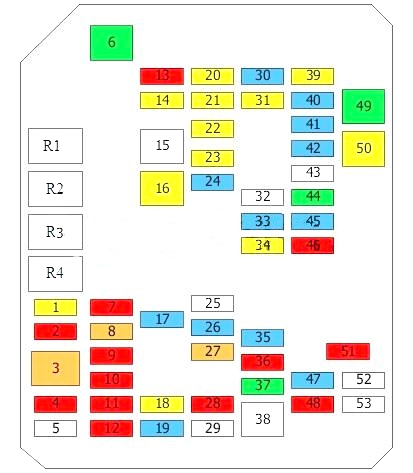

C140
Systém
Jmenování
| 1 | 20A | Spínače vyhřívání sedadel |
| 2 | 10A | Snímač kvality vzduchu Topení, větrání a klimatizace (HVAC) Relé ventilátoru, vysokorychlostní Relé pomocného topení 1 |
| 3 | 40A | Motor ventilátoru |
| 4 | 10A | Řídicí jednotka regulace sklonu světlometů Řídicí jednotka posilovače řízení Pohon regulace sklonu světlometů Pohon regulace sklonu světlometů |
| 5 | 2A | Multifunkční spínač Přístrojová deska Spínač elektrického zrcátka |
| 6 | 30A | Spínač nastavení sedadla řidiče |
| 7 | 10A | Řídicí jednotka palivového čerpadla nebo nepoužívá se |
| 8 | 5A | Vnitřní zrcátko Bezpečnostní alarm |
| 9 | 10A | Relé zadních mlhových světel Kontrolka vypnutí airbagu spolujezdce Přístrojová deska Řídicí jednotka informačního displeje Multifunkční spínač Přístrojová deska |
| 10 | 10A | Diagnostický modul airbagů |
| 11 | 10A | Řídicí jednotka karoserie Konektor přívěsu |
| 12 | 10A | Spínač parkování/neutrální polohy |
| 13 | 10A | Řídicí jednotka střešního okna Řídicí jednotka zrcátka |
| 14 | 20A | Relé, couvací světla, přívěs Relé, světla přívěsu |
| 15 | ||
| 16 | 20A | Řídicí jednotka střešního okna |
| 17 | 15A | Diferenciální řídicí jednotka Solenoid odvětrávání nádrže |
| 18 | 20A | Řídicí jednotka karoserie Konektor přívěsu |
| 19 | 15A | Rádio |
| 20 | 20A | Řídicí jednotka palivového čerpadla |
| 21 | 20A | Zásuvka pro příslušenství |
| 22 | 20A | Přední zapalovač cigaret |
| 23 | 20A | Slot pro příslušenství v zavazadlovém prostoru |
| 24 | 15A | Řídicí jednotka motoru Měřič průtoku vzduchu se snímačem teploty vzduchu ESP nebo Řídicí jednotka motoru Relé podtlakového čerpadla ESP |
| 25 | ||
| 26 | 15A | Zadní mlhové světlo |
| 27 | 5A | Dioda klimatizace |
| 28 | 10A | Kombinace nástrojů |
| 29 | 2A | Ovládání na volantu |
| 30 | 15A | Víčko palivové nádrže |
| 31 | 20A | Reproduktor Subwoofer |
| 32 | ||
| 33 | 15A | Řídicí jednotka karoserie |
| 34 | 20A | Čerpadlo ostřikovače čelního skla |
| 35 | 15A | Řídicí jednotka karoserie |
| 36 | 10A | Řídicí jednotka karoserie |
| 37 | 30A | Konektor přívěsu |
| 38 | ||
| 39 | 20A | Relé centrálního zamykání |
| 40 | 15A | Řídicí jednotka karoserie |
| 41 | 15A | Řídicí jednotka karoserie |
| 42 | 15A | Řídicí jednotka karoserie |
| 43 | ||
| 44 | 30A | Zesilovač zvuku |
| 45 | 15A | Systém denního svícení vlevo |
| 46 | 10A | Řídicí jednotka vyhřívání sedadla řidiče Řídicí jednotka vyhřívání sedadla spolujezdce |
| 47 | 15A | Řídicí jednotka imobilizéru |
| 48 | 10A | Diagnostický modul airbagů |
| 49 | 30A | Elektrické ovládání oken |
| 50 | 20A | Stahovač okna řidiče |
| 51 | 10A | Ultrazvukový senzor Řídicí jednotka parkovacího asistenta Bezpečnostní alarm Hodiny Multifunkční spínač Přístrojová deska |
| 52 | 2A | Spínač zapalování |
| 53 | ||
| R1 | Přídavné relé | |
| R2 | Přídavné výkonové relé | |
| R3 | Relé provozu motoru | |
| R4 | Hlavní relé | |
| Následující relé jsou integrována. | ||
| R5 | Čerpadlo ostřikovače čelního skla | |
| R6 | Relé denního spouštění | |
| R7 | Relé zadních mlhových světel | |
| R8 | Relé zpětných světel, přívěs | |
| R9 | Relé, světlo přívěsu | |
| R10 | Relé, světlo přívěsu | |
| R11 | Relé pro odemykání dveří | |
| R12 | Relé víčka palivové nádrže | |
| R13 | Relé dveří výtahu | |
| R14 | Relé zámku dveří | |
| R15 | Relé zámku dveří řidiče | |
| R16 | Blokovací relé |
