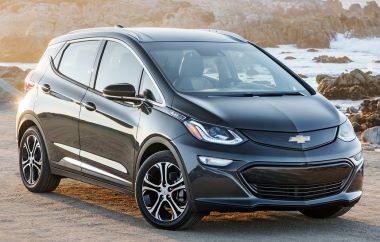

Elektrický hatchback od Chevroletu debutoval jako koncept v roce 2015. Vůz lze považovat za „odpověď na BMW i3“ od General Motors. V překladu z angličtiny má slovo Bolt mnoho významů, včetně „elektrického“ výkladu: blesk nebo hrom. V tomto materiálu se podrobně podíváme na schémata pojistek první generace vozu Chevrolet Bolt (karaserie elektromobilu) z let 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Zde najdete umístění a fotografie montážních bloků. Samostatně si všimneme pojistek zodpovědných za zapalovač cigaret.
V motorovém prostoru

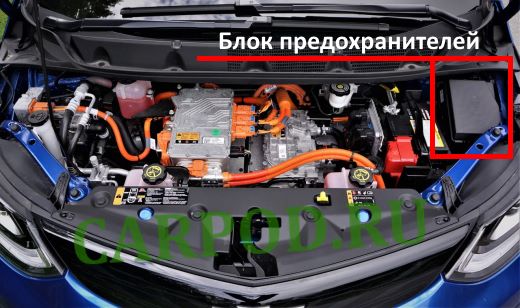

Jednotka se nachází na straně řidiče v motorovém prostoru.

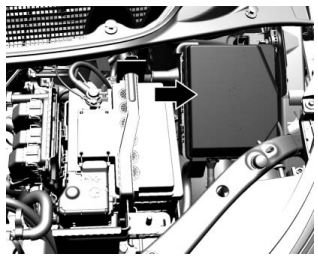

Pro přístup stiskněte zadní a boční západky a vytáhněte kryt nahoru.

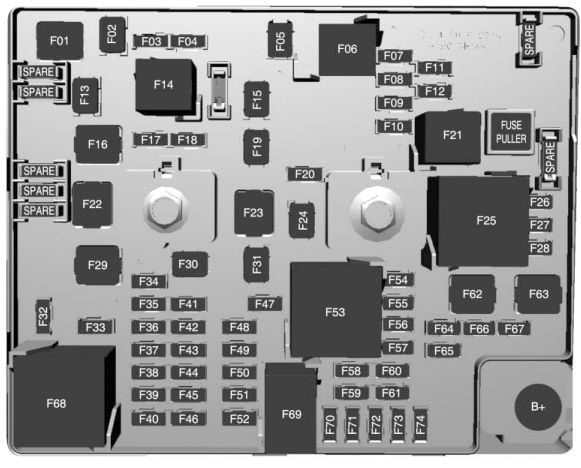

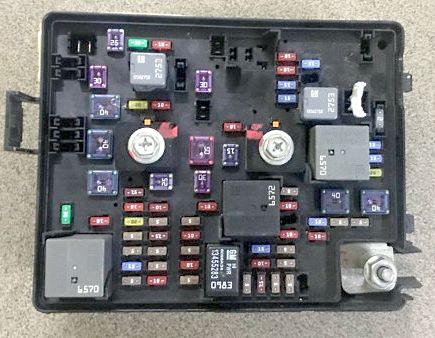

Celkový pohled.
| Žádný. | Přepis |
| 1 | – |
| 2 | Zadní okna |
| 3 | – |
| 4 | Systém pro ukládání energie v bateriích 1 |
| 5 | – |
| 7 | Levý dálkový světlomet |
| 8 | Pravé dálkové světlo |
| 9 | Levý potkávací světlomet |
| 10 | Pravý potkávací světlomet |
| 11 | Zvukový signál / Klakson |
| 12 | – |
| 13 | Motorek předního stěrače na straně řidiče |
| 14 | Dveře zavazadlového prostoru |
| 15 | Motor stěrače na straně spolujezdce |
| 16 | Elektronická řídicí jednotka brzd, elektronické napájení |
| 17 | Zadní stěrač |
| 18 | Dveře zavazadlového prostoru |
| 19 | Nastavení předního sedadla |
| 20 | Podložka |
| 22 | Lineární napájecí modul |
| 23 | Elektronický brzdový systém |
| 24 | Nastavení zadních sedadel |
| 26 | Automatická převodovka |
| 27 | Aeroshutter |
| 28 | Pomocné olejové čerpadlo |
| 29 | Elektrický brzdový motor |
| 30 | Přední elektricky ovládaná okna |
| 31 | Elektrické centrum přípojnic v rozvaděči |
| 32 | Vyhřívání zadního okna |
| 33 | Vyhřívané vnější zrcátko |
| 34 | Funkce varování před chodci |
| 35 | – |
| 36 | – |
| 37 | Proudový senzor |
| 38 | Dešťový senzor |
| 39 | – |
| 40 | Elektrický posilovač brzd (EBB) |
| 41 | Modul komunikace po elektrické síti |
| 42 | Snímač rozpoznávání obsazenosti |
| 43 | Zvedače oken |
| 44 | Systém pro ukládání energie v bateriích |
| 45 | Řídicí modul integrace vozidla |
| 46 | Integrovaný řídicí modul podvozku |
| 47 | Nastavení polohy světlometů |
| 48 | Integrovaný řídicí modul podvozku |
| 49 | Zpětné zrcátko |
| 50 | – |
| 51 | elektrické brzdy |
| 52 | Zadní kamera |
| 54 | Řídicí modul klimatizace |
| 55 | Čerpadlo chladicí kapaliny baterie |
| 56 | – |
| 57 | Čerpadlo chladicí kapaliny výkonové elektroniky |
| 58 | Řídicí jednotka motoru |
| 59 | Elektrický zámek sloupku řízení |
| 60 | Elektrický ohřívač HVAC |
| 61 | Vestavěný nabíjecí modul |
| 62 | Přenos |
| 63 | Chladicí ventilátor |
| 64 | Řídicí jednotka motoru |
| 65 | Přídavné čerpadlo topení |
| 66 | Napájecí jednotka |
| 67 | Řídicí jednotka pohonné jednotky |
| 70 | Klimatizace |
| 71 | – |
| 72 | Přenos |
| 73 | Měnič výkonu |
| 74 | – |
| Reléové moduly | |
| 6 | 2015–2019: Ne 2020–2021: Funkce varování pro chodce |
| 21 | HID světlomety |
| 25 | Napájecí jednotka |
| 53 | Běh / Start |
| 68 | Vyhřívání zadního okna |
| 69 | Běh/Start 2 |
V salonu

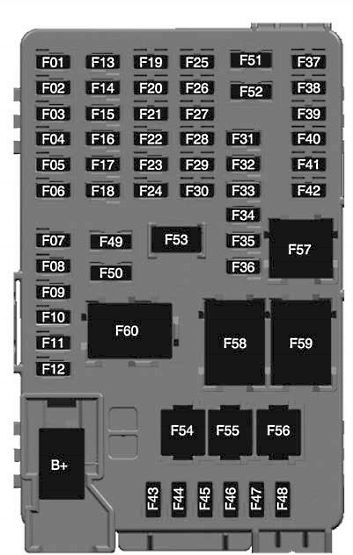

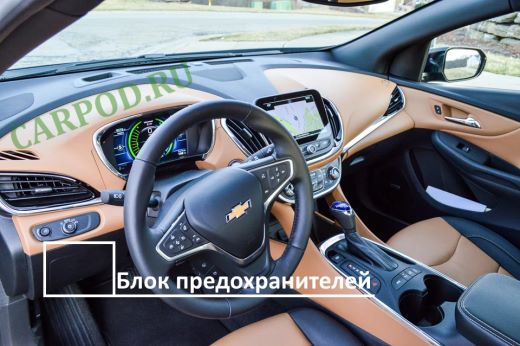

Nachází se na straně řidiče v palubní desce, dole za plastovým krytem.
| Žádný. | Popis |
| F01 | Modul pro zpracování videa z kamery |
| F02 | Sluneční senzor |
| F03 | Varování před bočními slepými zónami |
| F04 | Bezklíčový vstupní systém |
| F05 | CGM (centrální bránový modul) |
| F06 | Řídicí jednotka karoserie 4/3 |
| F07 | |
| F08 | Řídicí modul karoserií 2 |
| F09 | Řídicí modul karoserie 1 |
| F10 | Modul rozhraní přívěsu 1 |
| F11 | Zesilovač zvuku |
| F12 | Řídicí modul karoserie 8 |
| F13 | Konektor datového kanálu 1 |
| F14 | Parkovací asistent |
| F15 | 2015–17: Konektor datového spojení 2 2018–2021: Nepoužívá se |
| F16 | Modul jednoho výkonového měniče 1 |
| F17 | Řídicí modul karoserie 6 |
| F18 | Řídicí modul karoserie 5 |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | USB zásuvka |
| F24 | Bezdrátový nabíjecí modul |
| F25 | Odrazový LED výstražný indikátor |
| F26 | Vyhřívaný volant |
| F27 | 2015–2018: Ne 2019–2021: CGM 2 (modul centrální brány) |
| F28 | Přístrojová deska 2 |
| F29 | Modul rozhraní přívěsu 2 |
| F30 | seřízení světlometů |
| F31 | Systém OnStar |
| F32 | 2015–2018: Ne 2019–2021: Virtuální klíč |
| F33 | Modul vytápění, větrání a klimatizace |
| F34 | 2015–2018: Ne 2019–2021: Modul virtuálního klíče |
| F35 | Přístrojová deska 1 |
| F36 | Rádio |
| F37 | — |
| F38 | — |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Řídicí modul karoserie 7 |
| F44 | Senzorický a diagnostický modul |
| F45 | Modul předního fotoaparátu |
| F46 | Řídicí modul integrace vozidla |
| F47 | Měnič výkonu 2 |
| F48 | Elektrický zámek sloupku řízení |
| F49 | Zásuvka AUX 3,5 / pojistka zapalovače cigaret |
| F50 | Spínače na volantu |
| F51 | Podsvícené ovládací prvky na volantu |
| F52 | Modul dálkového ovládání pro chytrý telefon |
| F53 | Přídavná zásuvka (zapalovač cigaret) |
| F54 | — |
| F55 | Režim tažení |
| F56 | — |
| Žádný. | Relé |
| F57 | — |
| F58 | Logistická relé (remorkér) |
| F59 | — |
| F60 | pomocné relé |
