V tomto materiálu podrobně analyzujeme schémata pojistek první generace vozu Chevrolet Spark (M300) z let 2006, 2007, 2008, 2009, 2010 a 2011.
Zde najdete umístění a fotografie montážních bloků. Samostatně si všimneme pojistek zodpovědných za zapalovač cigaret a palivové čerpadlo.
Veškeré elektrické zařízení

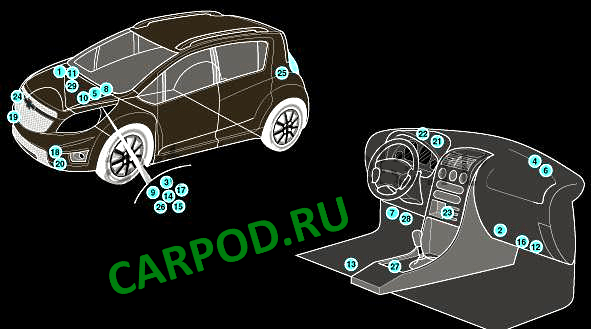

Obecné schéma umístění elektronických zařízení v automobilu.
| Žádný. | Komponent |
| 1 | Řídicí modul ABS |
| 2 | Řídicí modul motoru ventilátoru klimatizace/topení (automatická regulace teploty) |
| 3 | Relé klimatizace (připojeno k pojistkové/reléové skříni motorového prostoru 1) |
| 4 | Řídicí modul alarmu proti krádeži |
| 5 | Baterie |
| 6 | Řídicí modul centrálního zamykání |
| 7 | Diagnostický konektor |
| 8 | Řídicí jednotka motoru (ECM) – za baterií |
| 9 | Relé 1 motoru chladicího ventilátoru (připojeno k pojistkové/reléové skříni 1 v motorovém prostoru) |
| 10 | Pojistková/reléová skříň, pod kapotou č. 1 |
| 11 | Pojistková/reléová skříň, pod kapotou č. 2 – modely na benzín |
| 12 | Pojistková/reléová skříňka, interiér |
| 13 | Modul regulace plynu – pod levým předním sedadlem |
| 14 | Relé dálkových světel (připojeno k pojistkové/reléové skříni motorového prostoru 1) |
| 15 | Relé potkávacích světel (připojeno k pojistkové/reléové skříni v motorovém prostoru 1) |
| 16 | Odpor motoru ventilátoru topení |
| 17 | Relé houkačky (připojeno k pojistkové/reléové skříni motorového prostoru 1) |
| 18 | Pípnutí 1 |
| 19 | Pípnutí 2 |
| 20 | Zvukový signál (jediný) – za obložením podběhu levého předního kola |
| 21 | Řídicí modul imobilizéru |
| 22 | Řídicí jednotka směrových světel |
| 23 | Řídicí modul mobilního telefonu |
| 24 | Snímač teploty okolního vzduchu – za mřížkou chladiče |
| 25 | Řídicí modul parkovacího systému – levá strana zavazadlového prostoru |
| 26 | Relé parkovacích světel (připojeno k pojistkové/reléové skříni motorového prostoru 1) |
| 27 | Řídicí modul SRS |
| 28 | Řídicí jednotka převodovky (TCM) – Za levým ochranným panelem |
| 29 | Snímač rychlosti vozidla – na převodovce |
V motorovém prostoru

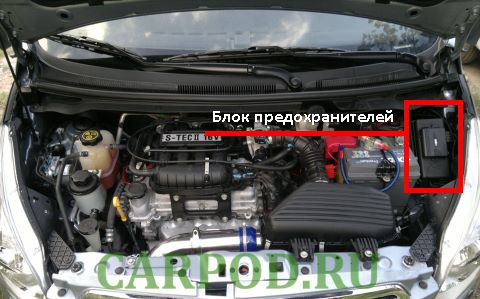

Nachází se na levé straně za ochranným krytem.

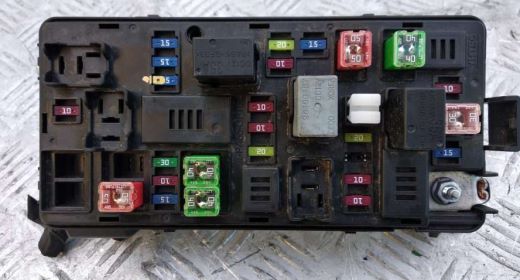

Fotografie – příklad.

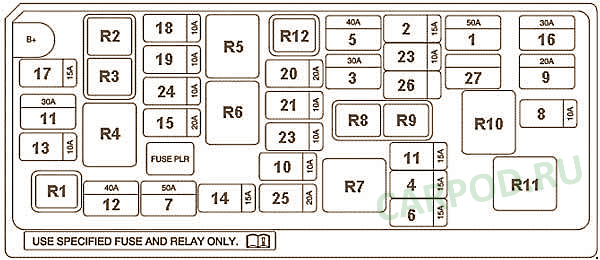

| Žádný. | Přepis | Proud, A |
| 1 | Relé odmlžování zadního okna, pojistková skříňka – přístrojová deska | 50 |
| 2 | Spínač výstražných světel | 15 |
| 3 | Spínač zapalování | 30 |
| 4 | Řídicí jednotka motoru, Zapalovací cívka 1, Zapalovací cívka 2, Zapalovací cívka 3, Zapalovací cívka 4, Modul zapalovací cívky, Řídicí jednotka LPG | 15 |
| 5 | Spínač zapalování | 40 |
| 6 | Vyhřívaná lambda sonda, recirkulační ventil výfukových plynů, solenoidový ventil proplachování odpařovací nádobky, vyhřívaná lambda sonda 1, snímač polohy vačkového hřídele, vyhřívaná lambda sonda 2 | 15 |
| 7 | Elektronická řídicí jednotka brzd (EBCM) | 50 |
| 8 | Řídicí jednotka motoru, řídicí jednotka převodovky (MFL) | 10 |
| 9 | Relé vyhřívání sedadla | 20 |
| 10 | Náhradní | 10 |
| 11 | Relé chladicího ventilátoru KR620D s vysokou rychlostí | 30 |
| 11 | Řídicí jednotka motoru, Zapalovací cívka 1, Zapalovací cívka 2, Zapalovací cívka 3, Zapalovací cívka 4, Modul zapalovací cívky, Řídicí jednotka LPG | 15 |
| 12 | Elektronická řídicí jednotka brzd (EBCM) | 40 |
| 13 | Spojka kompresoru klimatizace | 10 |
| 14 | Náhradní pojistka | 15 |
| 15 | Nízké otáčky chladicího ventilátoru | 20 |
| 16 | Startovací relé | 30 |
| 17 | Relé palivového modulu (palivového čerpadla) | 15 |
| 18 | Osvětlení registrační značky, Zadní světlo – levé, Parkovací světlo/směrové světlo – levé, Pohon regulace sklonu světlometů – levý | 10 |
| 19 | Parkovací světlo/směrové světlo – pravé, Pohon seřizovače světlometů – pravé, Zadní světlo – pravé, Relé vnitřního osvětlení | 10 |
| 20 | Dálková světla, Přístrojová deska | 20 |
| 21 | Levý potkávací světlomet, spínač ovládání dosahu světlometů | 10 |
| 22 | Pravý potkávací světlomet | 10 |
| 23 | Relé klaksonu, senzor pootevření kapoty | 10 |
| 24 | Relé předních mlhových světel | 10 |
| 25 | Náhradní | 20 |
| 26 | Žádný | — |
| 27 | Žádný | — |
| Účel reléových modulů | ||
| R1 | Klimatizace | |
| R2 | Obrysová světla | |
| R3 | Nízké otáčky chladicího ventilátoru | |
| R4 | Vysoká rychlost ventilátoru | |
| R5 | Relé předních mlhových světel | |
| R6 | Relé palivového čerpadla | |
| R7 | Hlavní relé motoru | |
| R8 | Relé potkávacích světel | |
| R9 | Pípnutí | |
| R10 | Vyhřívaná sedadla | |
| R11 | Startér | |
| R12 | Relé dálkových světel | |
V salonu

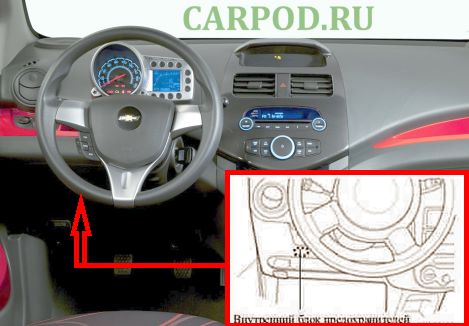

Nachází se na straně řidiče ve spodní části palubní desky.

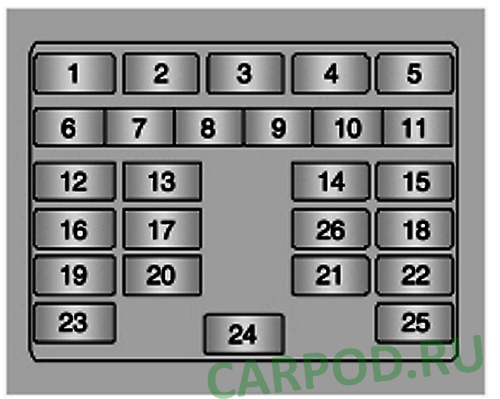

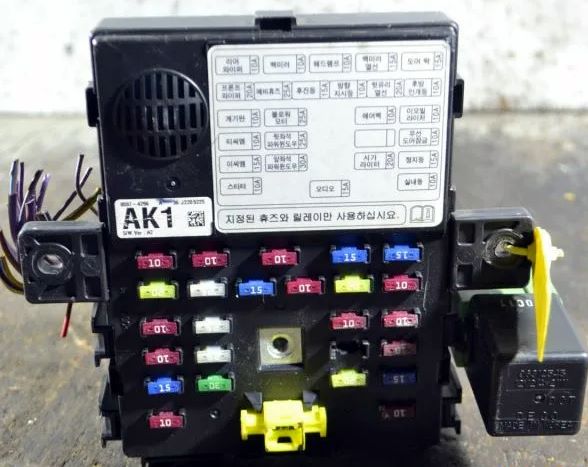

Celkový pohled na blok.
| Žádný. | Popis | Proud, A |
| 1 | Ostřikovač/stěrač zadního okna | 10 |
| 2 | Zrcátko/vnější zpětné zrcátko | 10 |
| 3 | Světlomet | 10 |
| 4 | Elektricky nastavitelné vnější zpětné zrcátko | 15 |
| 5 | Centrální zámek | 15 |
| 6 | Spínač ovládání stěračů/ostřikovačů čelního skla | 20 |
| 7 | Brzdové čerpadlo | 25 |
| 8 | Zpětná světla | 15 |
| 9 | Spínač výstražných signálů | 10 |
| 10 | Odmrazovač zadního okna | 20 |
| 11 | Zadní mlhová světla | 10 |
| 12 | Dashboard | 10 |
| 13 | Řídicí jednotka motoru ventilátoru klimatizace/topení | 25 |
| 14 | Systém SRS | 10 |
| 15 | Konektor datového kanálu/ochrany proti krádeži | 10 |
| 16 | Řídicí modul převodovky | 10 |
| 17 | Elektrické ovládání oken (zadní) | 25 |
| 18 | Rádio/Dálkové bezklíčové odemykání/Dálkové odemykání | 10 |
| 19 | Řídicí jednotka motoru (ECM)/ochrana proti krádeži | 15 |
| 20 | Elektrické ovládání oken (přední) | 25 |
| 21 | Zapalovač cigaret Spark | 20 |
| 22 | Stop signál | 15 |
| 23 | Startér | 10 |
| 24 | Rádio/hodiny/dálkové bezklíčové odemykání | 15 |
| 25 | Systém SDM | 10 |
| 26 | Žádný |
