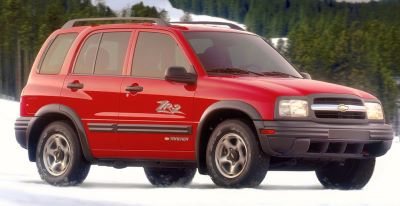

V modelové řadě Chevrolet je Tracker nejmenším SUV. Ne však svým vlastním – druhá generace je stejně jako ta předchozí severoamerickou verzí Suzuki Escudo. Oproti svému předchůdci se zvenčí vyznačuje aerodynamickějšími plochami, přičemž si zachovává rámovou konstrukci. V tomto materiálu se podrobně podíváme na schémata pojistek vozů Chevrolet Tracker druhé generace z let 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Zde najdete umístění a fotografie montážních bloků. Samostatně si všimneme pojistky zodpovědné za zapalovač cigaret.
V motorovém prostoru

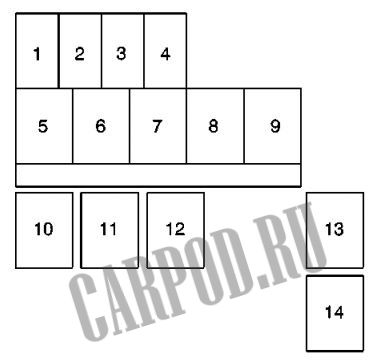

Montážní blok se nachází na straně spolujezdce. Reléové moduly se nacházejí v jeho blízkosti.
| Žádný. | Popis |
| 1 | Zásuvka pro příslušenství |
| 2 | Elektronický systém vstřikování paliva |
| 3 | Pravý světlomet |
| 4 | Levý světlomet, dálkové světlo |
| 5 | Ohřívač |
| 6 | Výstražná světla, zadní sdružená světla, osvětlení interiéru, klakson |
| 7 | Zapalovač cigaret , Rádio, Zapalovací cívky, Přístrojová deska, Stěrače a ostřikovače čelního skla, Zadní topení, Směrová světla, Zpětná světla |
| 8 | Protiblokovací brzdový systém ABS |
| 9 | Všechny elektrické zátěže |
| Žádný. | Reléové moduly |
| 10 | Zámek řadicí páky |
| 11 | Klakson (pouze motor 2,5 l) |
| 12 | Kompresor klimatizace |
| 13 | Ventilátor kondenzátoru klimatizace |
| 14 | Klimatizace |
V salonu

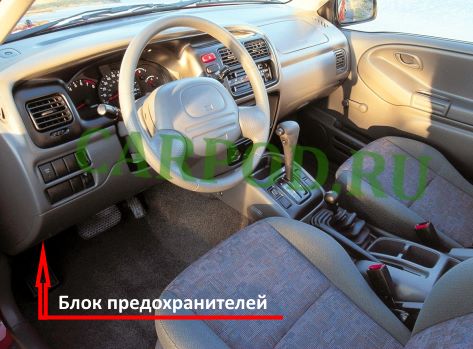

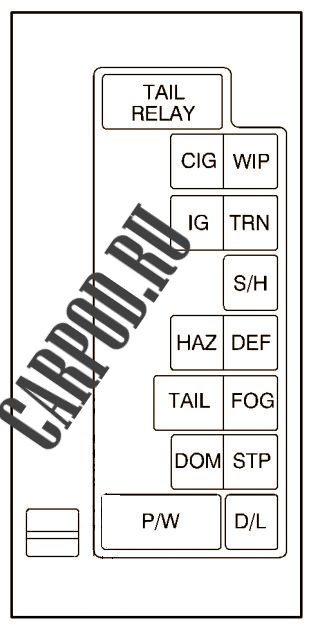

Jednotka se nachází na straně řidiče, ve spodní části přístrojové desky.
| Žádný. | Přepis |
| P/W | Elektrické ovládání oken |
| DOM | Vnitřní osvětlení, rádio |
| OCAS | Osvětlení registrační značky, obrysová světla, osvětlení přístrojové desky, výstražné světlo |
| tepelně ovlivněná zóna (HAZ) | Výstražná světla, směrová světla |
| IG | Lambda sonda, tempomat, zapalovací cívky, G senzor |
| CIG | Zapalovač cigaret , Rádio, Elektrická zrcátka |
| D/L | Centrální zámek |
| STP | Brzdové světlo, klakson, tempomat |
| MLHA | Mlhová světla (pokud jsou namontována) |
| DEF | Odmrazovač zadního okna, Denní svícení, Topení, Klimatizace |
| S/H | Žádný |
| TRN | Směrové světlo, zadní světlo, výstražná světla |
| Nedokončené | Stěrač/ostřikovač čelního a zadního okna |
